As válvulas borboleta tipo Lug precisam de juntas?

Introdução

As juntas são sempre necessárias para um válvula borboleta lug? A escolha da vedação certa afeta vazamentos e segurança. Neste artigo, exploramos quando as juntas são essenciais e você aprenderá dicas de instalação, métodos de vedação e práticas recomendadas.

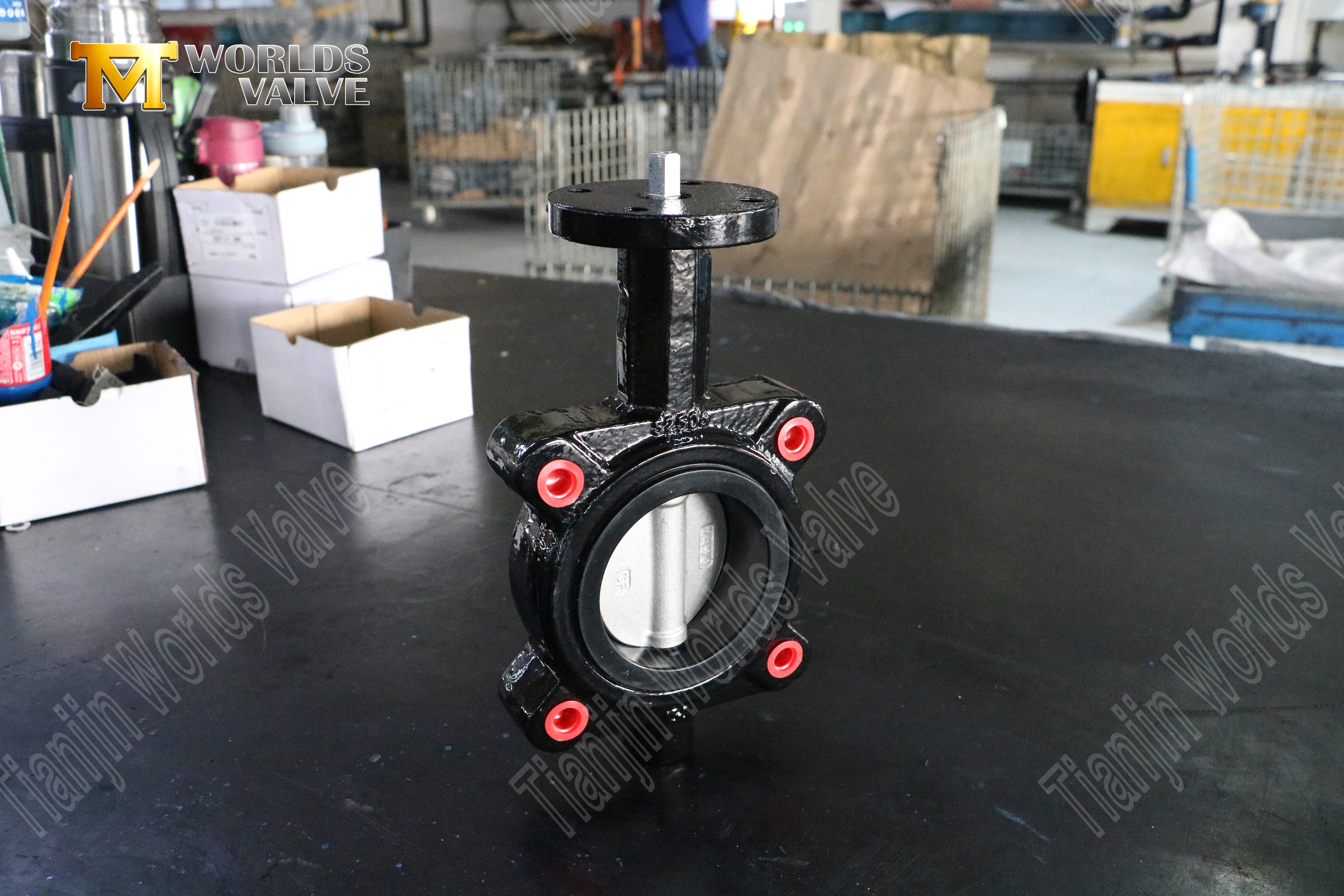

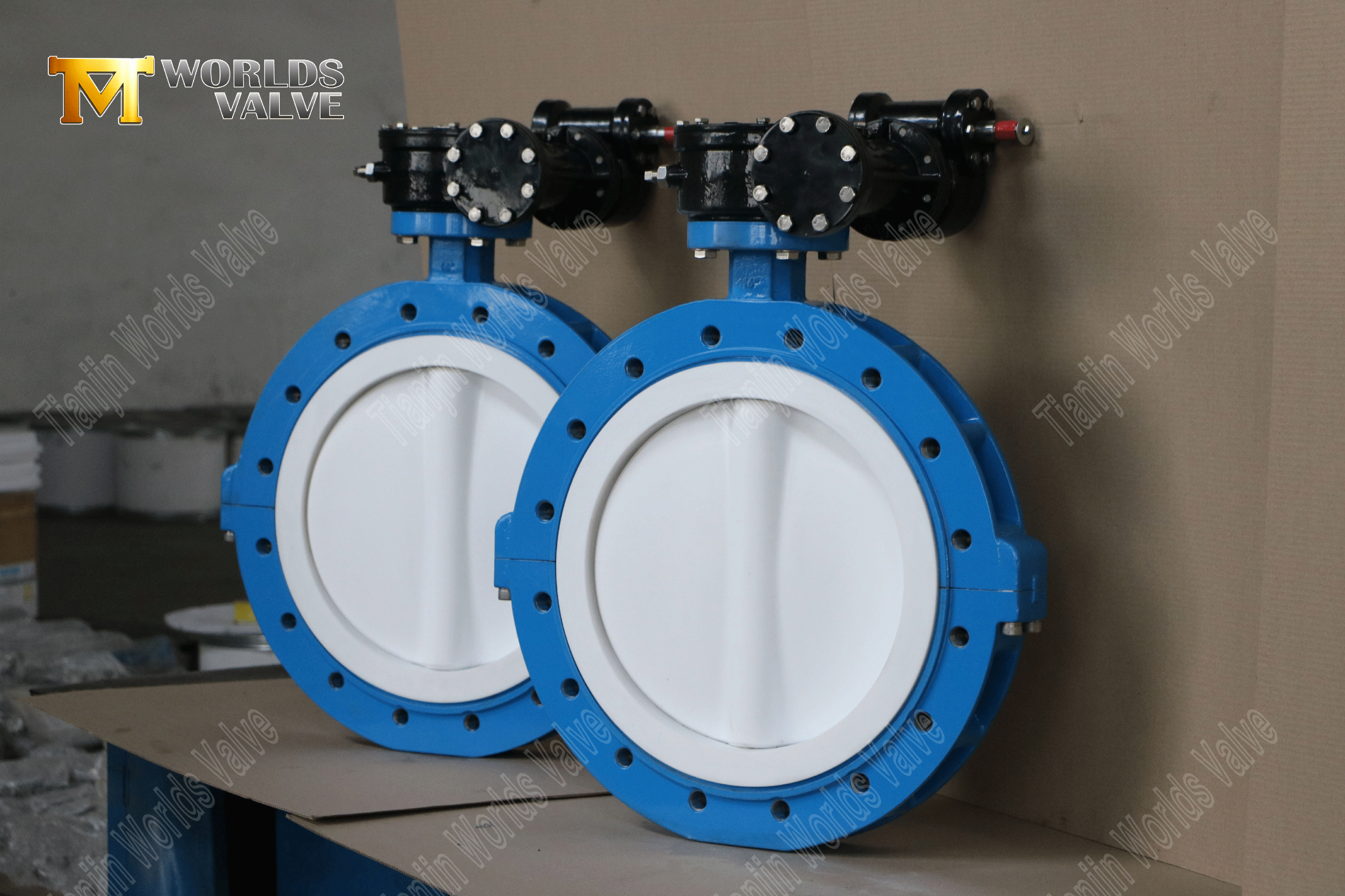

O que é uma válvula borboleta Lug?

Uma válvula borboleta com alça é uma válvula de um quarto de volta com alças roscadas em ambos os lados do corpo da válvula. Esses terminais permitem que a válvula seja parafusada diretamente nos flanges da tubulação, proporcionando uma forte conexão mecânica. O disco da válvula gira 90 graus para regular o fluxo, enquanto a sede da válvula garante a vedação adequada. Em comparação com as válvulas tipo wafer, as válvulas lug são adequadas para aplicações de fim de linha em determinadas faixas de pressão, embora os usuários devam verificar as classificações de pressão máxima permitida para garantir a segurança.

As válvulas lug geralmente usam vedações macias, como EPDM, PTFE ou NBR. Esses materiais dependem da pressão do fluido para manter contato com o disco, proporcionando vedação eficaz para sistemas de baixa a média pressão. Aplicações de alta pressão ou alta temperatura podem exigir vedações metal-metal ou juntas adicionais de válvula borboleta para operação confiável. Os designs de terminais de placa dupla reduzem o golpe de aríete, permitem a manutenção de uma extremidade e fornecem excelente proteção para tubulações sensíveis.

Tabela 1: Principais diferenças entre válvulas Lug e Wafer

Recurso	Válvula Borboleta Lug	Válvula Borboleta Wafer
Instalação	Aparafusado através de terminais	Preso entre flanges
Uso de fim de linha	Possível (verifique a classificação de pressão)	Não recomendado
Manutenção	Remoção de extremidade única	Desligamento completo da linha necessário
Classificação de pressão	Médio-alto	Médio
Expansão Térmica	Menos sensível	Mais sensível

Dica: Compreender a construção da válvula e a compatibilidade da vedação é essencial antes de decidir sobre o uso da junta.

Por que escolher uma válvula borboleta Lug?

As válvulas borboleta Lug são preferidas por sua montagem segura, fácil manutenção e vedação confiável. Os terminais roscados fornecem uma conexão mecânica forte que resiste ao afrouxamento causado por flutuações de pressão ou expansão térmica. Isso os torna ideais para tubulações de média a alta pressão, onde a manutenção da integridade do sistema é crítica.

Uma grande vantagem é a manutenção single-end. Ao contrário das válvulas wafer, que exigem a desmontagem completa da linha, as válvulas lug podem receber manutenção de um lado sem afetar o outro flange. Isso reduz o tempo de inatividade, reduz os custos de mão de obra e melhora a eficiência operacional. As válvulas Lug também apresentam maior estabilidade térmica, tornando-as adequadas para tubulações que sofrem variações de temperatura. A vedação correta da válvula lug, combinada com a seleção adequada da junta quando necessário, garante uma operação sem vazamentos e protege o equipamento a jusante.

Além disso, as válvulas lug melhoram a segurança em sistemas industriais. Os parafusos roscados distribuídos uniformemente evitam o afrouxamento acidental, enquanto a instalação adequada evita compressão irregular que pode comprometer a vedação. Em ambientes com alta pressão, produtos químicos corrosivos ou flutuações de temperatura, as válvulas borboleta tipo lug com juntas compatíveis oferecem uma solução confiável e durável.

Dica: Selecione válvulas borboleta lug para sistemas onde o tempo de atividade, a segurança e a eficiência da manutenção são prioridades.

Principais recursos de uma válvula borboleta Lug

Vedação da válvula lug

A vedação é fundamental para evitar vazamentos, manter a pressão e garantir uma operação segura. Vedações macias como EPDM, PTFE e NBR funcionam bem em sistemas de baixa a média pressão, enquanto vedações ou juntas de metal com metal são recomendadas para fluidos corrosivos ou de pressão mais alta. A vedação adequada da válvula garante a confiabilidade do sistema, evita a perda de fluido e protege o equipamento a jusante. As juntas podem preencher pequenas lacunas causadas por imperfeições do flange ou expansão térmica, mantendo contato consistente entre o disco e a sede da válvula. A inspeção e manutenção regulares de vedações e juntas ajudam a detectar o desgaste precocemente, evitando paradas não planejadas e garantindo a longevidade.

Dica: Agende inspeções regulares de vedações e juntas para manter uma operação livre de vazamentos.

Junta da válvula borboleta

As juntas servem como interface entre o corpo da válvula e o flange da tubulação, preenchendo lacunas e melhorando o desempenho da vedação. Escolher a junta da válvula borboleta certa é crucial, considerando o tipo de fluido, pressão e temperatura. As juntas de borracha são adequadas para sistemas de água ou ar, enquanto as juntas de PTFE ou de metal são recomendadas para tubulações químicas ou aplicações de alta temperatura. Usar a junta correta evita vazamentos, minimiza o desgaste e prolonga a vida útil da válvula. A colocação adequada da junta também acomoda pequenos desalinhamentos de flange, garantindo vedação uniforme e desempenho consistente.

Facilidade de instalação

A eficiência da instalação é uma vantagem importante das válvulas borboleta tipo lug. As alças roscadas permitem o aparafusamento direto aos flanges e suportam a remoção de uma extremidade. A instalação correta da válvula borboleta envolve alinhamento adequado do flange, aplicação de torque recomendado e posicionamento cuidadoso da junta. O desalinhamento ou o torque irregular podem comprometer o desempenho da válvula e reduzir a vida útil das vedações e juntas. Mesmo em configurações industriais apertadas, as válvulas lug podem ser instaladas rapidamente sem interferir nos equipamentos adjacentes, reduzindo o trabalho e o tempo de inatividade.

Tolerância de pressão e temperatura

As válvulas borboleta Lug são projetadas para lidar com aplicações de média a alta pressão. As saliências roscadas garantem estabilidade mecânica, mesmo sob pressão flutuante. As mudanças de temperatura podem afetar a vedação e as juntas ajudam a acomodar a expansão térmica para evitar vazamentos. Projetos de placa dupla também reduzem o golpe de aríete, protegendo a tubulação e o equipamento a jusante. A escolha adequada dos requisitos de junta da válvula garante uma vedação confiável sob pressões e temperaturas variadas. A seleção de materiais capazes de suportar a pressão máxima e a faixa térmica do sistema é essencial para evitar falhas prematuras.

Aplicações na Indústria

As válvulas borboleta Lug são altamente versáteis e usadas em uma ampla variedade de setores industriais. No tratamento de água, evitam o refluxo e mantêm a pressão. Os oleodutos e gasodutos beneficiam da tolerância à alta pressão e à temperatura. No processamento químico, válvulas tipo lug com juntas adequadas garantem o manuseio seguro de fluidos corrosivos. As usinas de energia usam válvulas lug em tubulações de vapor onde a pressão e a estabilidade térmica são críticas. Os sistemas HVAC e de fluidos industriais usam válvulas lug para controle de ar e líquido de baixa a média pressão.

Selecionar a junta correta é vital para cada aplicação. O PTFE é preferido para tubulações químicas, enquanto o EPDM ou NBR funcionam bem para sistemas de água. A instalação adequada e a inspeção regular garantem um desempenho confiável da válvula e da junta. A correspondência do tipo de válvula, do material da junta e das condições operacionais permite que os engenheiros otimizem a eficiência do sistema e, ao mesmo tempo, minimizem os custos de manutenção.

Como escolher a válvula borboleta certa

Avalie a pressão e a temperatura

Ao selecionar uma válvula borboleta lug, o primeiro passo é avaliar minuciosamente os requisitos de pressão e temperatura do sistema. Sistemas de baixa pressão, como tubulações de água ou HVAC, podem exigir apenas vedações macias como EPDM, NBR ou PTFE para manter a vedação eficaz da válvula de retenção. Essas vedações macias oferecem elasticidade, acomodam pequenos desalinhamentos entre a válvula e o flange e fornecem vedação adequada sem juntas adicionais. No entanto, à medida que as pressões do sistema aumentam, especialmente em tubulações de petróleo, gás ou produtos químicos, as vedações macias por si só podem não fornecer proteção suficiente contra vazamentos. Nestes casos, são recomendadas juntas suplementares de válvula borboleta ou vedações metal-metal para suportar altas pressões e evitar vazamento de fluido. As variações de temperatura também desempenham um papel crítico. Para sistemas que operam em temperaturas elevadas, as vedações macias podem degradar-se mais rapidamente, comprometendo a eficiência da vedação. As juntas metálicas ou compostas podem manter a integridade da vedação em uma faixa mais ampla de temperaturas. Os engenheiros devem calcular a pressão operacional máxima, a pressão de pico e os ciclos térmicos esperados para selecionar uma combinação de válvula e vedação que garanta uma operação confiável e sem vazamentos, protegendo o equipamento downstream contra possíveis danos e minimizando o tempo de inatividade não planejado.

Dica: Sempre consulte as classificações de pressão e temperatura do fabricante e considere adicionar juntas para condições de alto estresse para evitar vazamentos.

Determinar os requisitos de fim de linha

As aplicações de fim de linha apresentam desafios únicos para válvulas borboleta tipo lug. Ao contrário das válvulas tipo wafer, as válvulas lug podem ser instaladas no final de uma tubulação, mas a pressão máxima permitida deve ser verificada. Quando instalada como válvula final, o corpo da válvula é apoiado apenas em um lado, o que pode reduzir sua classificação de pressão efetiva. Em tais configurações, uma junta adequadamente selecionada torna-se crucial para manter uma vedação hermética na interface válvula-flange. Ignorar essas limitações de pressão pode resultar em ruptura da junta, deformação da vedação ou falha da válvula, podendo causar vazamentos ou desligamentos do sistema. Além disso, algumas tubulações de alta pressão ou alta temperatura podem exigir juntas reforçadas com metal para fornecer suporte mecânico e garantir a estabilidade da vedação. Os engenheiros devem avaliar as pressões operacionais e a resistência do material da válvula ao considerar aplicações de fim de linha, garantindo que tanto a válvula quanto a gaxeta possam lidar com condições de pico com segurança. Na prática, a especificação de juntas que cumpram normas como ASME, API ou ISO garante fiabilidade, especialmente em sistemas críticos onde as fugas podem levar a riscos de segurança ou impacto ambiental.

Dica: Verifique as orientações do fabricante para uso em fim de linha e sempre instale juntas projetadas para a pressão máxima do sistema para evitar riscos operacionais.

Considere o tipo de mídia

O tipo de fluido ou gás transportado através de uma tubulação influencia significativamente a seleção da junta e o material da sede da válvula para válvulas borboleta tipo lug. Diferentes meios interagem de maneira diferente com as vedações e juntas das válvulas. Por exemplo, água e líquidos não corrosivos são compatíveis com juntas padrão de EPDM ou NBR. Óleo e fluidos à base de petróleo podem exigir juntas de FKM ou PTFE devido à resistência química. Produtos químicos corrosivos, ácidos e salmouras necessitam de juntas de PTFE, metal ou composto de alta qualidade que possam resistir a ataques químicos sem degradação. Tubulações de vapor, especialmente em altas temperaturas, requerem juntas que mantenham a elasticidade e a compressão sob expansão térmica. O uso de juntas incompatíveis pode levar à degradação química, vazamentos, desgaste prematuro do disco e da sede da válvula e potencial tempo de inatividade do sistema. Os engenheiros devem considerar não apenas as propriedades químicas do fluido, mas também suas características de pressão, temperatura e fluxo ao selecionar sedes de válvulas e juntas. A compatibilidade adequada de meios garante uma operação confiável a longo prazo, reduz a frequência de manutenção e evita reparos de emergência dispendiosos.

Avalie as necessidades de manutenção

Os requisitos de manutenção desempenham um papel significativo na seleção de juntas e válvulas. Uma das principais vantagens das válvulas borboleta tipo lug é sua capacidade de remoção de extremidade única, que permite que o pessoal de manutenção acesse a válvula sem desligar toda a tubulação. Este design reduz o tempo de inatividade e simplifica a substituição da junta. Para sistemas com operação frequente ou mudanças cíclicas de pressão, as juntas podem sofrer maior desgaste e exigir inspeção regular. A implementação de um cronograma de manutenção proativo ajuda a detectar precocemente a deterioração da junta ou da vedação, evitando vazamentos e minimizando custos de manutenção inesperados. Além disso, válvulas em processos críticos, como tubulações de produtos químicos ou de usinas de energia, beneficiam-se de juntas que são fáceis de substituir e resistentes a desmontagens repetidas. A seleção de juntas com vida útil mais longa ou construção reforçada pode melhorar ainda mais a confiabilidade, reduzir os custos de mão de obra e garantir a operação contínua sem comprometer a segurança ou o desempenho.

Verifique as restrições de instalação

A instalação adequada é essencial para garantir que uma válvula borboleta funcione corretamente e que as juntas mantenham suas propriedades de vedação. O alinhamento do flange, o torque do parafuso e o posicionamento da junta são fatores críticos. Flanges desalinhados podem criar compressão irregular na junta, causando vazamentos ou falhas prematuras. Da mesma forma, a aplicação de torque excessivo ou insuficiente nos parafusos pode distorcer o corpo da válvula ou a junta, reduzindo a sua capacidade de vedação. Para tubulações com expansão térmica ou vibração, é essencial selecionar uma gaxeta que acomode o movimento e ao mesmo tempo mantenha uma vedação hermética. Além disso, em instalações compactas ou áreas com espaço limitado, as alças roscadas da válvula de retenção simplificam a instalação, mas deve-se prestar muita atenção para garantir o alinhamento adequado e a compressão uniforme da gaxeta. Seguir os procedimentos de instalação recomendados pelo fabricante, incluindo a sequência de aperto dos parafusos e o uso de lubrificantes apropriados quando aplicável, garante um desempenho consistente da junta e confiabilidade da válvula a longo prazo.

Dica: Use especificações de torque, ferramentas de alinhamento e sequências de instalação adequadas para garantir compressão consistente da junta e vedação confiável.

Conclusão

Escolhendo o certo válvula borboleta lug é fundamental para uma operação segura e sem vazamentos. As juntas desempenham um papel vital na manutenção de vedações herméticas sob diversas pressões e temperaturas. Válvula Co. dos mundos de Tianjin, Ltd. fornece válvulas duráveis e de alta qualidade que facilitam a instalação, reduzem as necessidades de manutenção e proporcionam desempenho confiável para uso industrial de longo prazo.
