Concentric u seção u tipo válvula de borboleta de flange duplo com assento macio de borracha, api609 classe 150 pn10 pn16 10k tabela d tabela e

Concentric u seção u tipo válvula de borboleta de flange duplo com assento macio de borracha, válvula de borboleta API609 é um design duplo flangeado que pode ser usado para serviço sem saída. Esta série de válvulas de borboleta tem muitos dos recursos e benefícios de design, como altas classificações CV, partes mínimas expostas à mídia de linha, maior confiabilidade e um registro comprovado de longa vida útil. Uma grande vantagem de design dessas linhas de produtos da válvula é a compatibilidade internacional.
  • CBF02-TU03.

Status de disponibilidade:
Quantidade:
sharethis sharing button

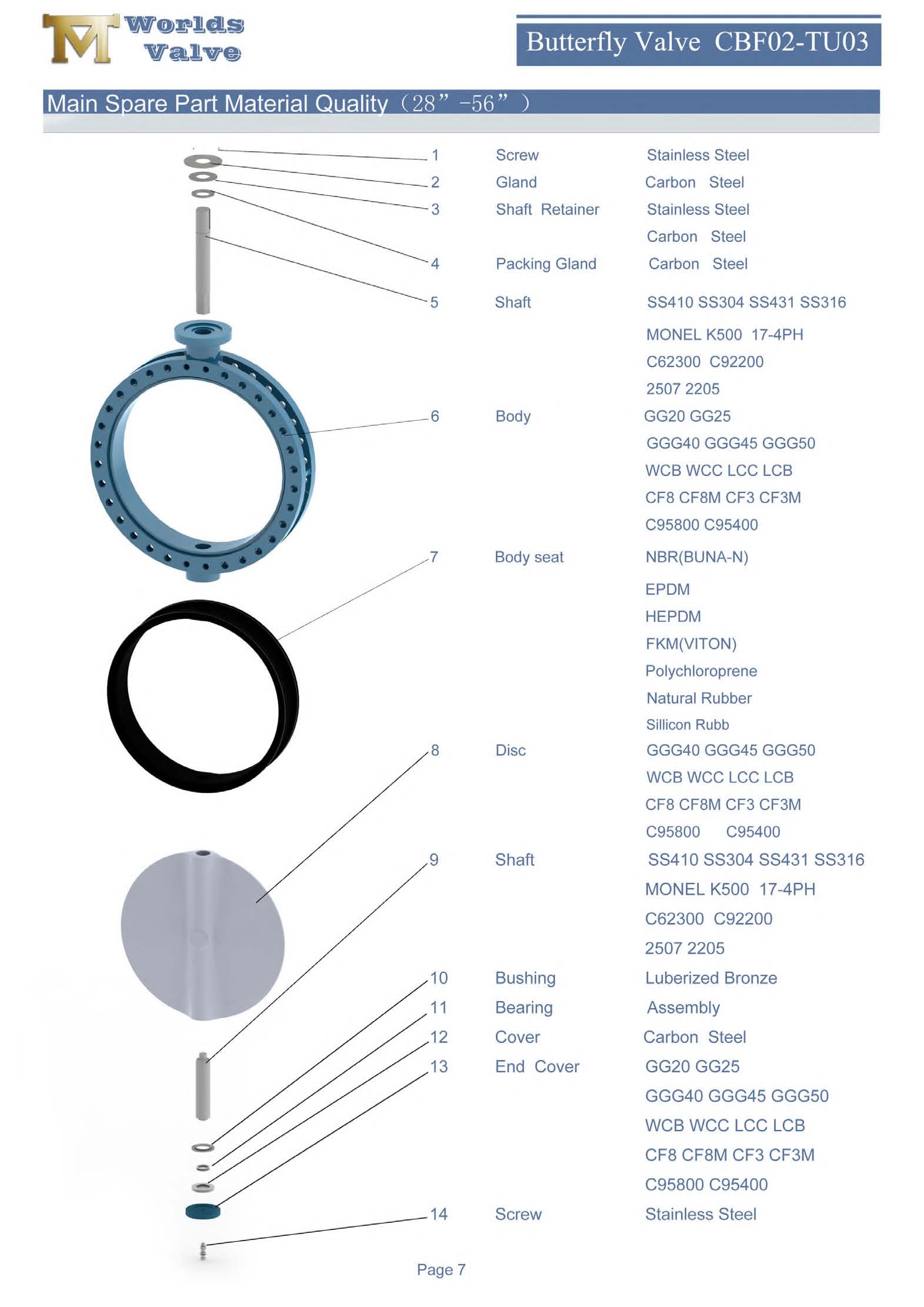

1 U seção Válvula de borboleta de flange duplo


Característica do produto:

  • 100% bidirecional apertado.

  • Instalação sem restrição na direção do fluxo.

  • Peso reduzido e dimensões gerais.

  • Perda de baixa pressão e redução dos custos de energia.

  • Altos valores KV / CV.

  • Fácil de limpar e desinfetar para sistemas de água potável etc.

  • Auto-limpeza (nenhum resíduo será preso).

  • Boa resistência à corrosão.


2 U tipo válvula de borboleta concêntrica sem pino


Parâmetros técnicos:

Tamanho

DN32-DN600.

DN650-DN2000.

Pressão no trabalho

16bar.

10bar.

Casca

24bar.

15bar.

Selo

18bar.

11bar.

Temperatura de operação

-45 ℃ ~ + 150 ℃

Ambiente operacional

Ballast e Bilge System Processamento Químico

Plantas de dessalinização perfurando plataformas água potável

Plantas de gás de alimentos e bebidas de pó seco

Indústria de papel da indústria de indústria de mineração de mineração

Água de tratamento térmico de água técnica

Método de condução

Alavanca de mão worm engrenagem elétrica pneumática

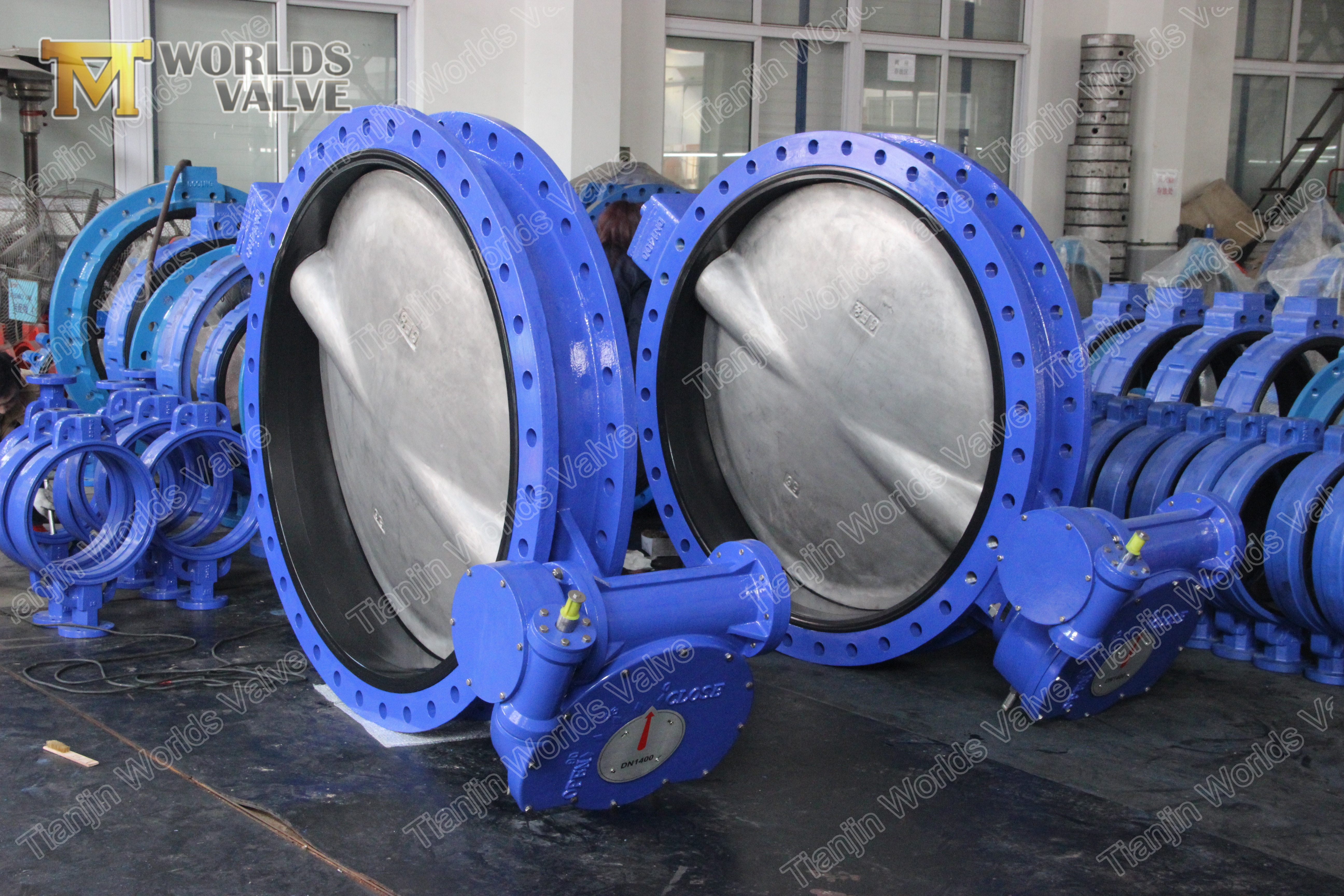

3 Borracha EPDM NBR Buna-N Forro Concentric Butterfly Valve


Material Principal:

Nome

Material

Corpo

Aço inoxidável do aço inoxidável do aço inoxidável do aço inoxidável do ferro do ferro fundido

Disco

Al-Bronze de aço inoxidável de aço inoxidável de ferro de ferro dúctil

Eixo

Aço Inoxidável Monel K500

Seat

Buna NBR EPDM Viton PTFE Hepdm Neoprene Hypalon Borracha Natural

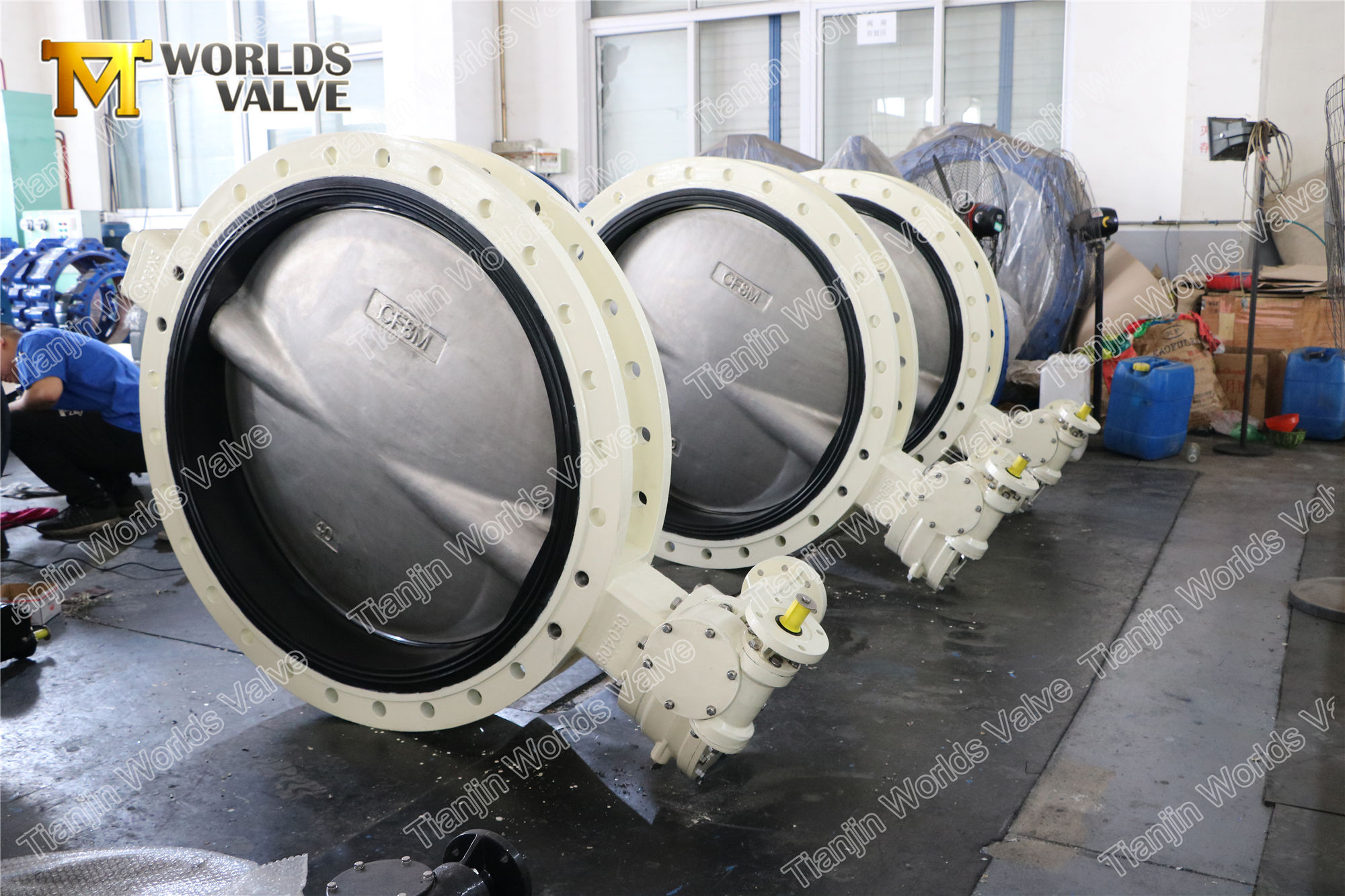

4 A536 A395 GJS400 GJS500 CF8 CF8M Válvula Borboleta WCB


Padrão Executivo:

Padrão padrão

EN 593, MSS SP67 API 609 BS5155

Inspeção e teste

API 598 ISO 5208 PT 12266

Padrão final

ANSI B16.1 CL. 125LB & B16.5 CL. 150lb.

Como 2129 Tabela D & E BS 10 Tabela D & E

DIN 2501 PN6, PN10 & PN16

EN 1092 PN6, PN10 & PN16

ISO 2531 PN6, PN10 & PN16

ISO 7005 PN6, PN10 & PN16

KS B 1511 / JIS B 2210 5K & 10K

MSS SP44 CL. 150lb awwa c207.

SABS 1123 Tabela 1000/3 & Tabela 1600/3

Cara a cara

ISO 5752, EN 558, MSS SP67 e API 609 DIN3202

Flange superior

ISO 5211.

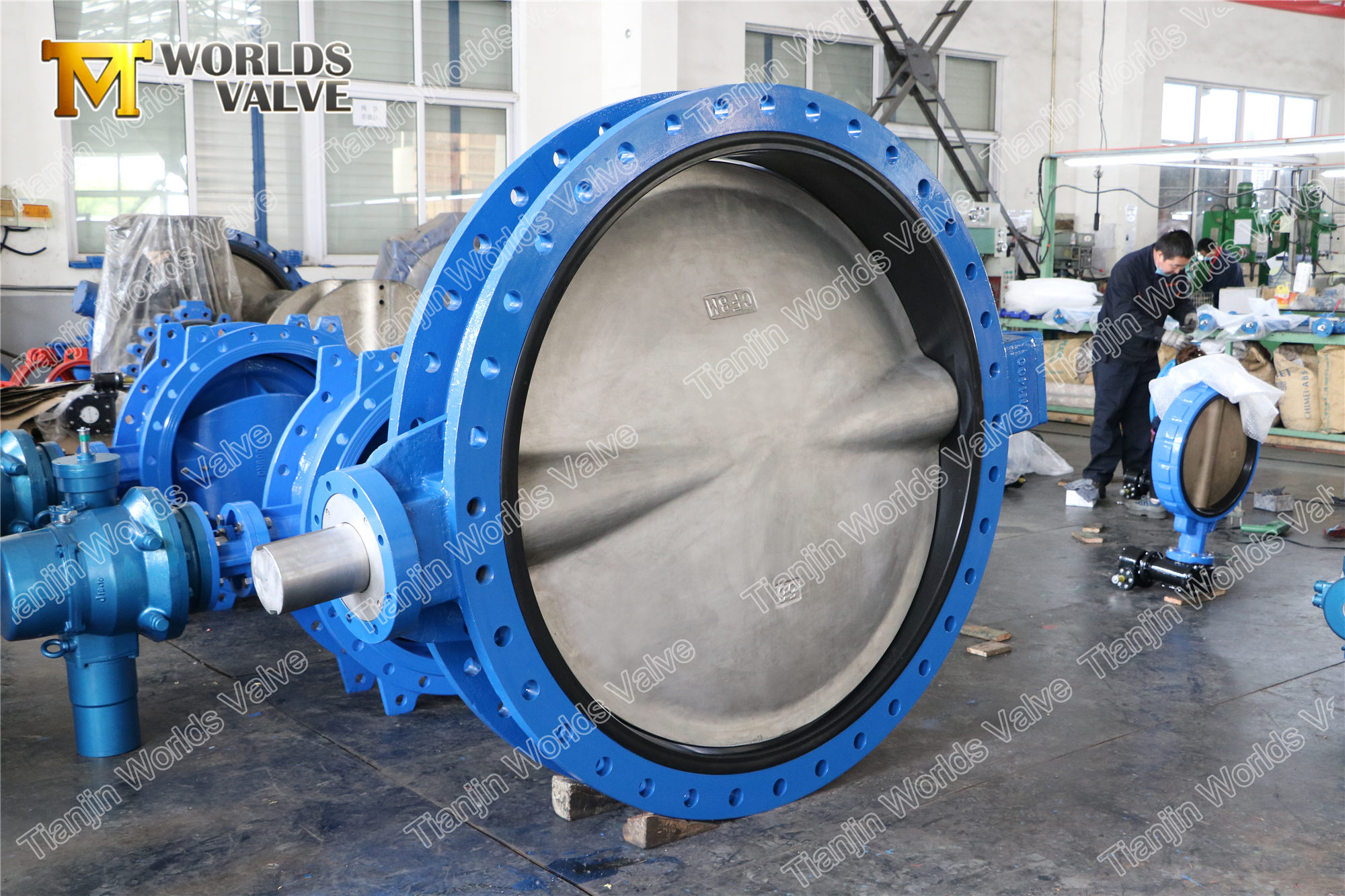

5 válvula de borboleta de flange duplo com assento macio de borracha, API609 classe 150 PN10
