CBF02-TL01
OEM | ODM | WDS
| Quantidade: | |
|---|---|

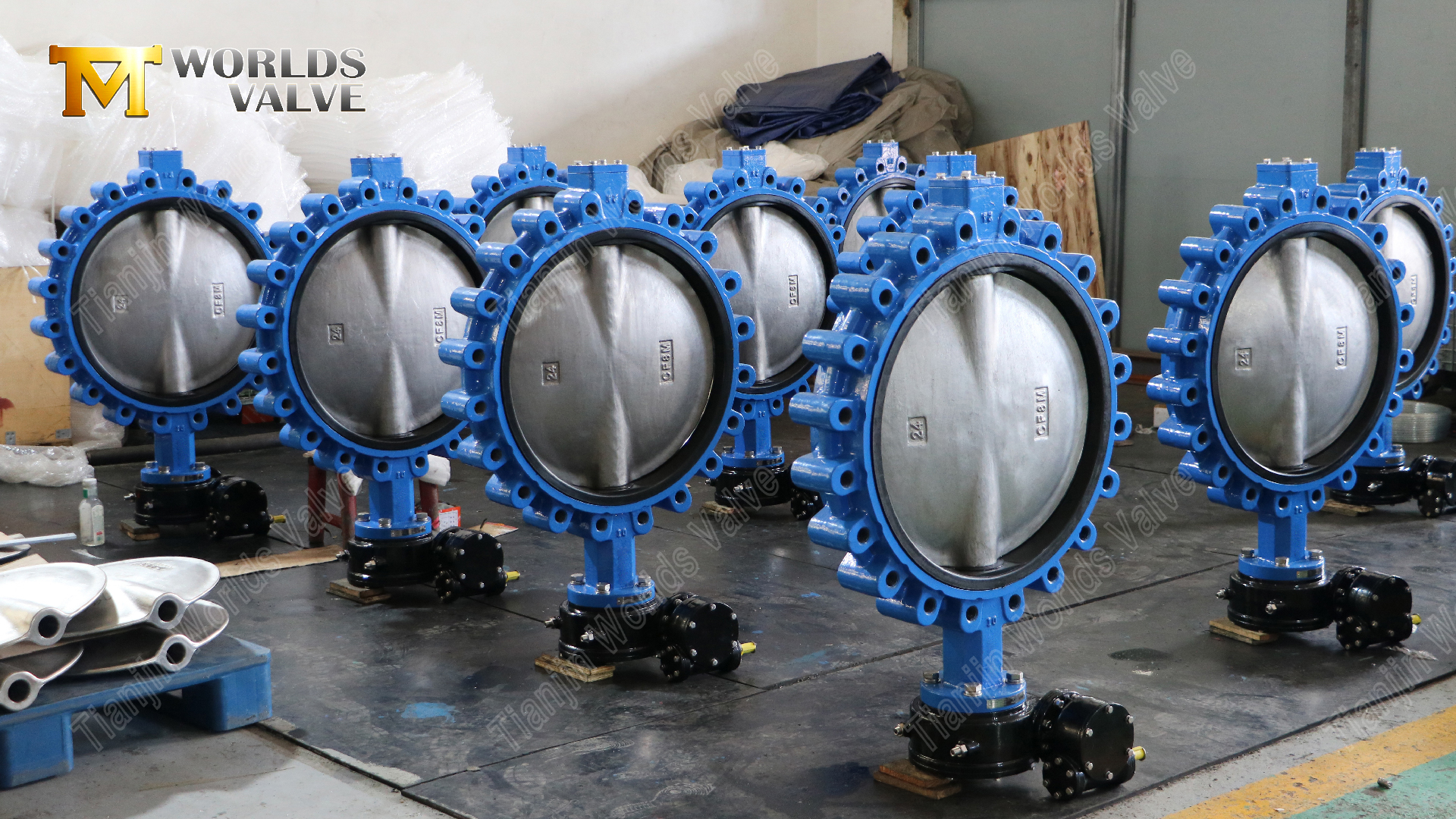

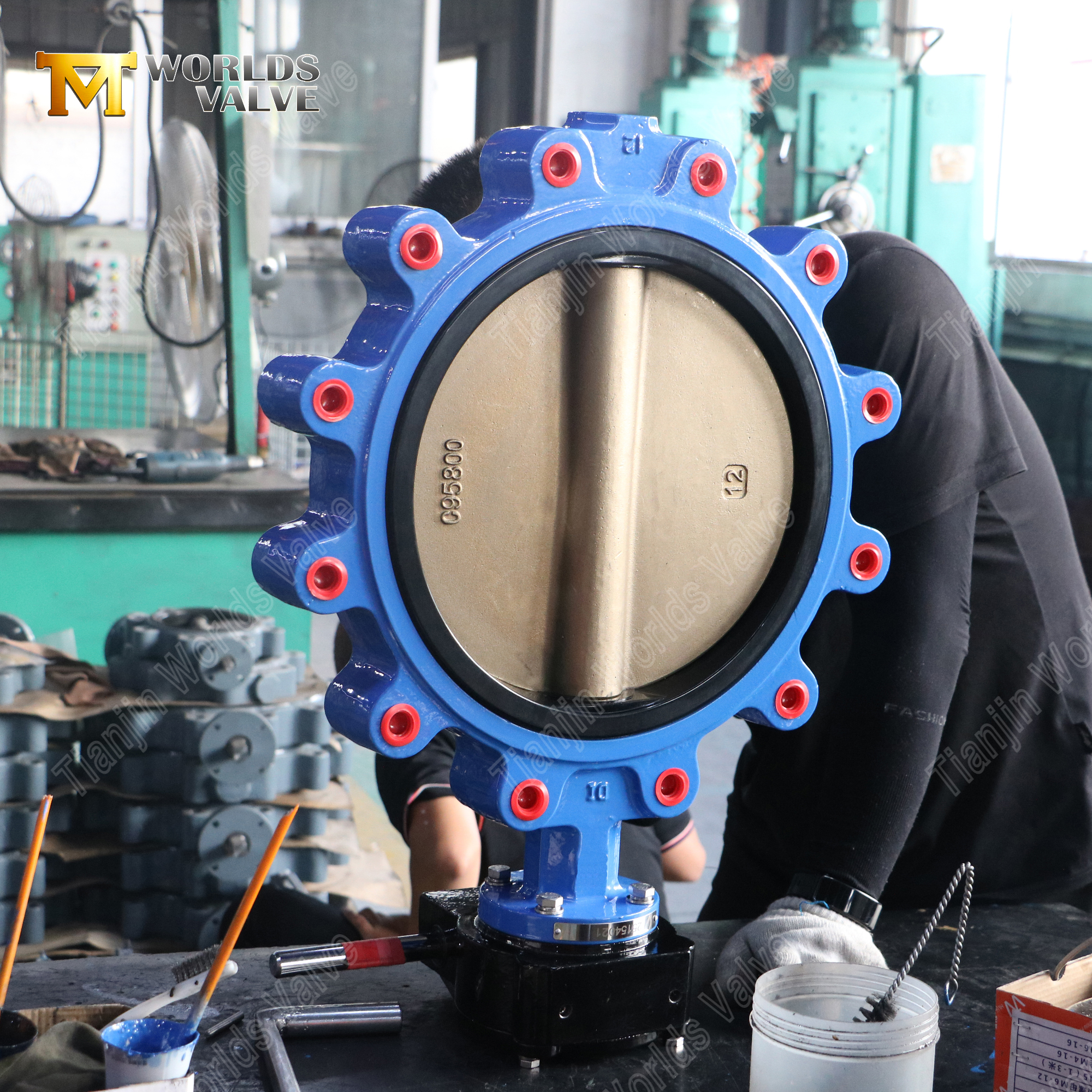

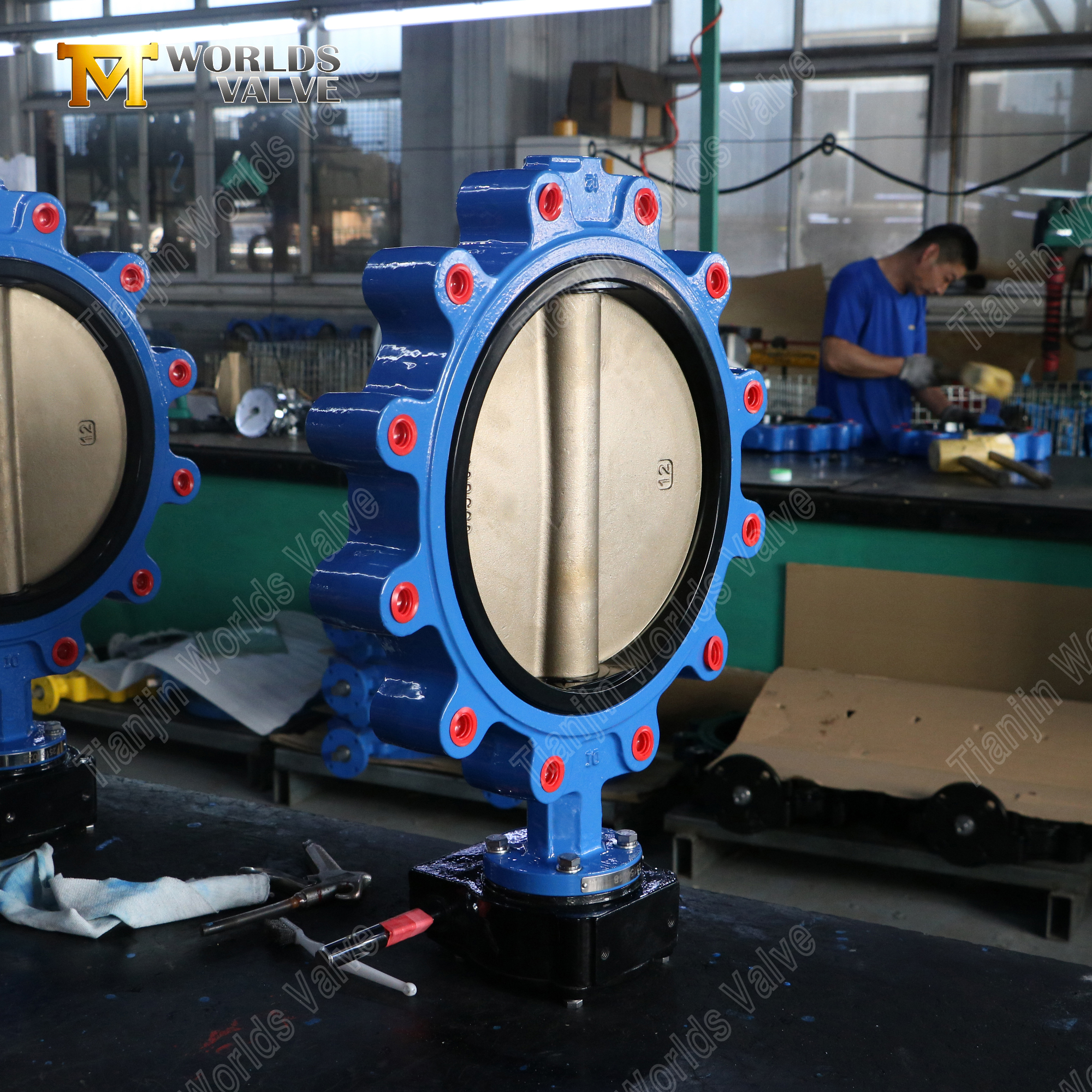

A chave para seu desempenho é a combinação de materiais premium: um disco **CF8M (aço inoxidável AISI 316)** resistente à corrosão combinado com uma sede resiliente **EPDM**, garantindo uma vedação duradoura e à prova de bolhas. O design distinto **corpo estilo LUG** permite fácil instalação e remoção de um lado de uma tubulação, tornando-o ideal para aplicações de fim de linha do sistema ou onde a remoção do flange a jusante não é possível. Oferecemos esta válvula em uma ampla faixa de tamanhos de **DN50 a DN1200**, acomodando uma ampla gama de requisitos de projeto.
Tianjin Worlds Valve Co., Ltd. – Sua fonte confiável para controle de fluxo durável e econômico
CBF02-TL01-Manual de Operação e Manutenção DOWNLOAD
1. Design LUG robusto para instalação flexível e serviço de fim de linha
O corpo da válvula é fabricado com insertos roscados integrados (talões), proporcionando flexibilidade excepcional. Este projeto permite que a válvula seja parafusada diretamente em um único flange, facilitando a manutenção sem desmontar toda a seção da tubulação. É particularmente vantajoso para serviços de fim de linha ou aplicações sem saída, oferecendo uma conexão segura e confiável.
2. Operação manual da alça para controle direto e confiável
Equipada com uma alça manual robusta, esta válvula fornece controle imediato e intuitivo sobre o fluxo de fluido. O indicador visual de posição (paralelo ou perpendicular ao tubo) oferece uma confirmação clara e imediata do status. Este design simples e sem engrenagens garante uma operação confiável sem a necessidade de fontes de alimentação externas, tornando-o perfeito para tarefas liga/desliga padrão.
3. Combinação de materiais superiores para durabilidade e vedação hermética
O disco de aço inoxidável **CF8M (AISI 316)** oferece excelente resistência à corrosão e corrosão, especialmente de cloretos, garantindo longevidade em água e meios levemente agressivos. A **sede de elastômero EPDM** oferece excelente elasticidade de vedação, forte resistência à água e às intempéries e desempenho confiável em uma ampla faixa de temperatura. Este emparelhamento garante uma longa vida útil com manutenção mínima.
4. Ampla faixa de tamanho (DN50-DN1200) e capacidade de alta pressão (PN16)
Nossa capacidade de produção abrange um amplo espectro, desde DN50 até DN1200 de grande diâmetro, atendendo às necessidades de projetos de dutos padrão e de grande escala. Classificada para pressão **PN16**, esta válvula foi projetada para lidar com pressões mais altas do sistema com confiança, garantindo fechamento seguro e integridade do sistema em aplicações mais exigentes.
Parâmetro | Especificação |
Modelo | Válvula Borboleta Lug (CBF02-TL01) |
Tamanhos | DN50-DN1200 |
Classificação de pressão | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
Projeto | EN593 BS5155 EN1092 ISO5211 |
Teste | ISO5208 EN12266-1 |
Flange SUPERIOR | ISO5211 (de acordo com as necessidades do cliente) |
Cara a cara | EN558-1 DIN3202 ISO5752 BS5155 |
Padrão | ASME B16.34 |
Corpo | Ferro Dúctil |
Disco | CF8M (aço inoxidável AISI 316) |
Seat | EPDM |
Caule | SS431 |
Qualidade Certificada e Conformidade Global: Somos um fabricante **certificado ISO 9001**. Nossas válvulas são projetadas para atender aos padrões internacionais e podem ser fornecidas em conformidade com **WRAS, ACS, UKCA, CE** e outras certificações mediante solicitação, garantindo aceitação em mercados em todo o mundo.
Fabricante especializado OEM/ODM: Como parceiro OEM/ODM especializado, oferecemos ampla personalização. Além das especificações padrão, podemos ajustar materiais (por exemplo, diferentes elastômeros de sede, corpos revestidos), classificações de pressão e métodos de atuação (engrenagem, elétrica, pneumática) para se adequar exatamente ao seu projeto de projeto.
Fornecedor global comprovado: Com vasta experiência exportando para dezenas de países, entendemos as exigências de projetos internacionais. Nossa equipe garante suporte profissional, comunicação clara e logística confiável, desde a consulta até a entrega.
Plantas de tratamento e distribuição de água
Sistemas HVAC (aquecimento, ventilação, ar condicionado)
Sistemas de sprinklers para proteção contra incêndio
Circuitos de água e resfriamento de processos industriais
Redes de Rega e Abastecimento de Água
Para cotações detalhadas, desenhos CAD ou para discutir a personalização desta válvula borboleta PN16 LUG para o seu projeto, entre em contato com a Tianjin Worlds Valve Co., Ltd.
