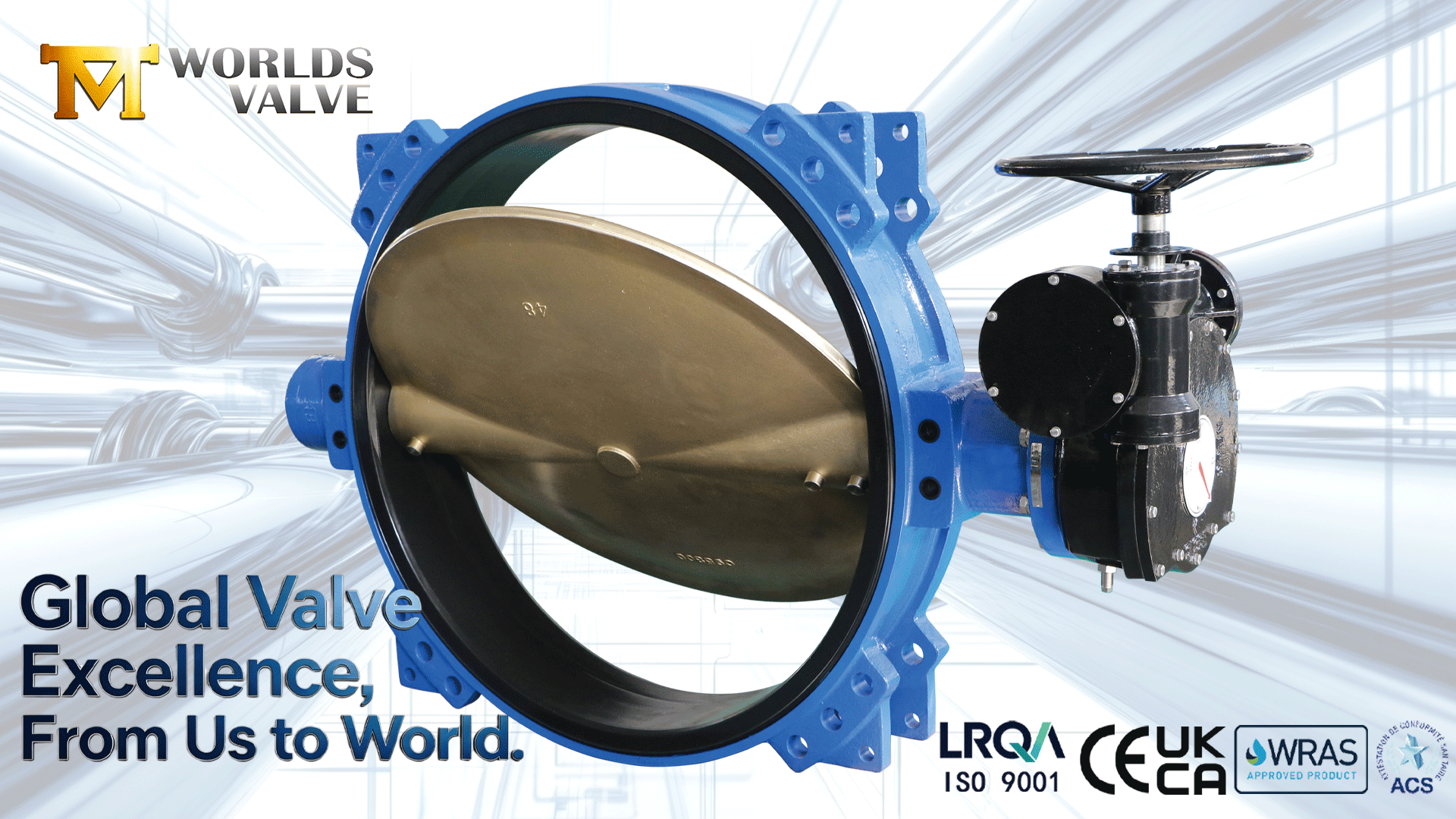

O que é uma válvula borboleta wafer e como ela funciona?

Introdução

Por que tantos sistemas industriais usam uma válvula borboleta wafer em vez de válvulas mais pesadas? Sua estrutura compacta, operação rápida e baixo custo de instalação tornam-no uma escolha popular em tubulações modernas. Uma válvula borboleta wafer controla o fluxo através de um disco giratório simples de 90 graus. Funciona em sistemas de tratamento de água, HVAC, águas residuais e processamento químico.

Neste artigo você aprenderá como funciona uma válvula borboleta wafer, seus principais componentes, vantagens, aplicações e como escolher a válvula certa para diferentes condições de operação.

O que é uma válvula borboleta wafer?

Definição de uma válvula borboleta wafer

Uma válvula borboleta wafer é uma válvula borboleta compacta de um quarto de volta instalada entre dois flanges de tubo. Ele controla, regula ou interrompe o fluxo através de um disco giratório dentro do corpo da válvula. Muitos sistemas industriais usam esta válvula porque ela suporta operação rápida e instalação com economia de espaço.

Ao contrário das estruturas de válvula maiores, uma válvula borboleta do tipo wafer é fixada por parafusos ou pinos roscados que passam pelos flanges da tubulação. Este projeto reduz o peso total e simplifica a instalação em sistemas de tubulação compactos. Também ajuda a reduzir os custos de transporte e manutenção.

A Tianjin Worlds Valve fabrica válvulas borboleta tipo wafer para tratamento de água, HVAC, águas residuais e sistemas de controle de fluxo industrial. Diferentes materiais de corpo, materiais de assento e opções de atuadores permitem que os clientes selecionem soluções adequadas para diferentes condições de trabalho.

Principais características do projeto da válvula borboleta Wafer

O design de uma válvula borboleta wafer concentra-se na instalação compacta e no controle de fluxo eficiente. Em comparação com tipos de válvulas mais pesadas, ela utiliza uma estrutura de corpo mais leve e menos componentes internos. Isso facilita a instalação e reduz a carga geral da tubulação em sistemas industriais.

Estrutura compacta

Uma válvula borboleta wafer é instalada diretamente entre dois flanges de tubo. Seu design fino ajuda a economizar espaço de instalação em layouts de tubulação apertados. Muitas instalações escolhem esta estrutura porque ela reduz o peso geral do sistema e simplifica a organização do gasoduto.

Operação rápida de um quarto de volta

A válvula opera através de uma rotação simples de 90 graus. Os operadores podem abrir ou fechar a válvula rapidamente durante a operação diária ou em situações de desligamento de emergência. Este projeto melhora a eficiência em sistemas de tratamento de água, HVAC e tubulações industriais.

Opções de materiais flexíveis

A Tianjin Worlds Valve oferece múltiplas combinações de materiais de corpo, disco, eixo e sede. As opções comuns incluem ferro dúctil, aço inoxidável, EPDM, NBR e PTFE. Esses materiais ajudam a melhorar a resistência à corrosão, o desempenho da vedação e a vida útil sob diferentes condições de trabalho.

Desempenho confiável de controle de fluxo

As válvulas borboleta Wafer são adequadas para aplicações de fechamento e regulação de fluxo. O design do disco giratório permite um controle suave do movimento do fluido dentro da tubulação. A baixa perda de pressão também ajuda a manter o desempenho eficiente do sistema.

Como funciona uma válvula borboleta Wafer?

Explicação da operação de um quarto de volta

Uma válvula borboleta wafer funciona por meio de um mecanismo simples de um quarto de volta. O disco dentro da válvula gira apenas 90 graus para controlar o fluxo do fluido. Este movimento rápido torna a Válvula Borboleta fácil de operar em sistemas de tubulação industrial. Muitas instalações a utilizam porque os operadores podem abrir ou fechar a válvula rapidamente durante a operação normal ou em situações de desligamento de emergência.

Quando o disco permanece paralelo à direção do fluxo, o meio passa livremente pela tubulação. Assim que o disco gira perpendicularmente ao fluxo, a válvula fecha e bloqueia a tubulação. Os operadores também podem parar o disco em ângulos intermediários para estrangulamento e regulação do fluxo.

• Posição totalmente aberta

Na posição aberta, o disco se alinha com o fluxo da tubulação. Isso permite que líquidos ou gases se movam eficientemente pelo sistema. A perda de pressão permanece relativamente baixa em comparação com muitos tipos de válvulas tradicionais.

• Posição parcialmente aberta

O disco pode parar em diferentes ângulos durante a operação. Isso ajuda a regular a taxa de fluxo dentro da tubulação. Muitos sistemas HVAC e de tratamento de água usam esse recurso para balanceamento de fluxo.

• Posição totalmente fechada

O disco pressiona firmemente contra a sede da válvula. Isto cria uma barreira de vedação dentro do corpo da válvula. A vedação adequada ajuda a reduzir vazamentos e melhora a confiabilidade do sistema.

Principais componentes e suas funções

Vários componentes internos ajudam uma válvula borboleta wafer a operar suavemente. Cada peça suporta controle de fluxo, desempenho de vedação e confiabilidade de longo prazo dentro do sistema de tubulação. A Tianjin Worlds Valve fabrica válvulas borboleta wafer usando múltiplas combinações de materiais para diferentes aplicações industriais.

Corpo da válvula

O corpo da válvula mantém todos os componentes internos juntos. Ele se encaixa diretamente entre dois flanges de tubo e suporta instalação compacta. Estruturas corporais leves também reduzem a carga geral do pipeline.

Disco

O disco é o principal elemento de controle de fluxo dentro da Válvula Borboleta. Ele gira durante a operação para abrir, fechar ou regular o fluxo de fluido. Diferentes materiais de disco melhoram a resistência à corrosão e a durabilidade.

Haste ou eixo

O eixo conecta o atuador ao disco. Assim que o atuador se move, o eixo transfere a força rotacional para o disco. Os materiais fortes do eixo ajudam a manter a operação estável sob pressão.

Assento

A sede forma a superfície de vedação entre o disco e o corpo da válvula. Os materiais macios da sede melhoram o desempenho da vedação e reduzem o risco de vazamento. EPDM, NBR, VITON e PTFE continuam sendo opções comuns para diferentes tipos de mídia.

Atuador ou alça

Os operadores controlam a válvula por meio de manípulos manuais, engrenagens helicoidais, atuadores pneumáticos ou atuadores elétricos. A Tianjin Worlds Valve fornece opções de operação manual, elétrica e pneumática para diferentes requisitos de automação.

Processo de vedação dentro de uma válvula borboleta wafer

O desempenho da vedação continua sendo uma das partes mais importantes da operação da válvula borboleta wafer. Assim que a válvula fecha, o disco giratório pressiona firmemente contra a superfície da sede. Esse contato ajuda a bloquear o movimento do fluido através da tubulação.

Diferentes materiais de sede melhoram o desempenho da vedação sob diferentes condições de trabalho:

• Assentos EPDM

Adequado para sistemas de água, tubulações HVAC e serviços industriais em geral. Eles fornecem boa flexibilidade e estabilidade de vedação.

• Assentos NBR

Frequentemente selecionado para aplicações relacionadas a óleo e sistemas de ar comprimido. Eles oferecem boa resistência a certos meios à base de petróleo.

• Assentos de PTFE

O PTFE funciona bem em ambientes químicos corrosivos. Muitos sistemas de processamento químico usam projetos de válvula borboleta revestidos com PTFE para melhor resistência à corrosão.

• Assentos VITON

Esses assentos suportam temperaturas mais altas e meios agressivos de maneira mais eficaz. Eles são comumente usados em condições industriais exigentes.

A fixação adequada do flange também afeta a estabilidade da vedação. O aperto irregular dos parafusos pode reduzir o desempenho da vedação ou criar pontos de vazamento. Muitos clientes se concentram na prevenção de vazamentos, compatibilidade de meios e confiabilidade a longo prazo durante a seleção da válvula.

Controle de fluxo e perda de pressão

Mesmo quando totalmente aberto, o disco permanece dentro do caminho do fluxo. No entanto, as válvulas borboleta wafer ainda mantêm um desempenho de fluxo eficiente devido ao seu design interno simplificado. Muitos sistemas industriais os preferem porque combinam estrutura compacta e boa capacidade de fluxo.

Várias vantagens operacionais melhoram a eficiência do sistema:

• Perda de baixa pressão

O design da válvula permite que o meio passe suavemente. A queda de pressão reduzida ajuda a melhorar a eficiência do bombeamento e reduz o consumo de energia.

• Regulação de fluxo eficiente

Os operadores podem controlar o fluxo ajustando o ângulo do disco. Isso torna a válvula borboleta adequada para aplicações de estrangulamento em sistemas de tratamento de água e HVAC.

• Alta capacidade de fluxo

As válvulas borboleta Wafer suportam grandes volumes de fluxo em comparação com seu tamanho compacto. Isso ajuda a reduzir o espaço de instalação enquanto mantém a eficiência do pipeline.

• Melhor desempenho do sistema

O controle de fluxo estável suporta uma operação industrial mais segura e confiável. O desempenho eficiente da válvula também pode reduzir os custos de manutenção a longo prazo.

As válvulas borboleta wafer da Tianjin Worlds Valve são projetadas para baixa perda de pressão e altos valores de Kv/Cv. Esses recursos ajudam a melhorar a eficiência do fluxo em sistemas de abastecimento de água, estações de tratamento de águas residuais, tubulações HVAC e aplicações de processamento químico.

Vantagens, aplicações e comparações de válvulas borboleta Wafer

Principais vantagens de uma válvula borboleta Wafer

Uma válvula borboleta wafer continua popular porque combina estrutura compacta e operação eficiente. Muitas instalações industriais escolhem este tipo de válvula borboleta para sistemas de água, tubulações HVAC e controle geral de processos. Seu corpo leve também reduz a dificuldade de instalação em layouts de tubulação lotados.

• Design compacto e que economiza espaço

A válvula é instalada diretamente entre dois flanges de tubo sem grandes extensões de corpo. Isto ajuda a economizar espaço de instalação em salas mecânicas e plantas industriais. Muitos engenheiros preferem isso para sistemas de dutos compactos.

• Estrutura leve e econômica

Em comparação com projetos de válvulas mais pesadas, as válvulas borboleta wafer reduzem o peso do transporte e o uso de material. O peso de instalação mais baixo também pode diminuir os requisitos de suporte da tubulação. Isso ajuda a reduzir os custos gerais do projeto.

• Operação rápida de um quarto de volta

A válvula só precisa de uma rotação de 90 graus para abrir ou fechar. Os operadores podem reagir rapidamente durante ajustes de fluxo ou situações de desligamento de emergência. Isso melhora a eficiência operacional em muitos sistemas industriais.

• Manutenção simples e vedação confiável

A estrutura interna permanece relativamente simples em comparação com muitas válvulas tradicionais. A seleção adequada da sede e a instalação do flange ajudam a manter o desempenho estável da vedação bidirecional. A Tianjin Worlds Valve oferece opções de sede em EPDM, NBR, PTFE e VITON para diferentes condições de meio.

Aplicações comuns de válvulas borboleta wafer

As válvulas borboleta Wafer funcionam em muitos ambientes industriais porque suportam controle de fluxo eficiente e instalação compacta. Sua operação simples os torna adequados para sistemas manuais e automatizados. Muitas indústrias também os preferem porque a manutenção permanece relativamente simples.

Vários aplicativos comuns incluem:

• Sistemas de abastecimento de água e drenagem

As tubulações de água municipais e industriais costumam usar válvulas borboleta wafer para fechamento e regulação de fluxo. Seu design compacto funciona bem em áreas de instalação subterrâneas ou limitadas.

• Estações de tratamento de águas residuais

Os sistemas de águas residuais requerem equipamentos de controle de fluxo duráveis e de fácil manutenção. Os materiais resistentes à corrosão da sede e do disco melhoram a confiabilidade a longo prazo nesses ambientes.

• Sistemas de HVAC e proteção contra incêndio

Os sistemas HVAC usam válvulas borboleta para equilibrar e isolar o fluxo dentro das tubulações de resfriamento e aquecimento. Os sistemas de proteção contra incêndio também se beneficiam da operação rápida da válvula e da instalação compacta.

• Aplicações químicas e de água do mar

As válvulas borboleta wafer revestidas com PTFE funcionam bem em ambientes corrosivos. A Tianjin Worlds Valve fabrica soluções de válvulas borboleta para processamento químico, sistemas de água do mar, usinas de dessalinização e aplicações de tratamento de águas residuais.

Muitas instalações industriais também usam válvulas borboleta wafer no processamento de alimentos, operações de mineração, fábricas de papel e tubulações de processos em geral. Diferentes combinações de materiais ajudam os clientes a adequar a válvula aos requisitos de pressão, temperatura e meio.

Válvula borboleta wafer vs. válvula borboleta lug

As válvulas borboleta wafer e as válvulas borboleta lug compartilham princípios operacionais semelhantes, mas suas estruturas de instalação são diferentes. Uma válvula borboleta wafer permanece presa entre dois flanges usando parafusos longos ou pinos roscados. Uma válvula borboleta com olhal usa inserções roscadas ou saliências ao redor do corpo da válvula.

• Vantagens do tipo wafer

As válvulas borboleta Wafer geralmente custam menos e requerem menos espaço de instalação. Sua estrutura leve simplifica o transporte e a montagem da tubulação. Muitas instalações os escolhem para serviços industriais gerais e projetos sensíveis ao custo.

• Vantagens do tipo lug

As válvulas borboleta Lug podem facilitar a desmontagem da tubulação em certos sistemas. Algumas instalações também os utilizam para condições de serviço sem saída. Eles são frequentemente selecionados para aplicações que exigem maior flexibilidade de manutenção.

Válvula borboleta wafer vs. válvula borboleta flangeada

Uma válvula borboleta flangeada inclui flanges integrais como parte do corpo da válvula. Esta estrutura cria uma conexão de instalação mais forte e pesada. Em contraste, uma válvula borboleta wafer se encaixa entre flanges de tubos separados e usa um design de corpo mais compacto.

• Compacidade e peso

As válvulas borboleta Wafer são geralmente menores e mais leves. Isso ajuda a reduzir a dificuldade de instalação e economiza espaço na tubulação. Muitos sistemas compactos preferem a instalação no estilo wafer por esse motivo.

• Diferenças de instalação e custos

As válvulas borboleta flangeadas podem exigir mais espaço de instalação e custos de material mais elevados. As válvulas borboleta wafer geralmente reduzem as despesas de instalação em sistemas de média pressão e tubulações industriais padrão.

• Considerações sobre aplicação

As válvulas borboleta flangeadas podem funcionar melhor em tubulações maiores ou em condições de instalação exigentes. As válvulas borboleta Wafer continuam populares para tratamento de água, sistemas HVAC, serviço de águas residuais e controle de fluxo industrial em geral.

Os clientes geralmente selecionam o tipo certo de válvula borboleta de acordo com a pressão da tubulação, tamanho do tubo, compatibilidade de mídia, layout de instalação e requisitos de manutenção de longo prazo.

Como escolher a válvula borboleta wafer certa

Combine a válvula com a mídia

A escolha da válvula borboleta wafer correta começa com a compreensão do meio de trabalho dentro da tubulação. Diferentes fluidos afetam os materiais de vedação e os componentes internos de diferentes maneiras. Uma combinação adequada de materiais ajuda a melhorar o desempenho da vedação e prolonga a vida útil da válvula.

• Água, Ar e Serviços Gerais

Assentos EPDM e NBR são comumente usados em sistemas de água, tubulações HVAC e serviços industriais em geral. Eles fornecem desempenho de vedação estável e boa flexibilidade durante a operação. Muitas aplicações padrão de válvula borboleta usam esses materiais de sede porque eles permanecem econômicos e confiáveis.

• Mídia relacionada ao petróleo

As sedes NBR podem ter melhor desempenho em ambientes relacionados a óleo, dependendo da compatibilidade do meio. Eles oferecem boa resistência a certos fluidos à base de petróleo e sistemas de ar comprimido. As verificações de compatibilidade adequadas continuam importantes antes da seleção final da válvula.

• Produtos químicos corrosivos e meios de alta pureza

As sedes de PTFE e as válvulas borboleta wafer totalmente revestidas de PTFE proporcionam maior resistência à corrosão em sistemas de processamento químico. Esses designs ajudam a proteger as superfícies metálicas internas de meios agressivos. A Tianjin Worlds Valve fabrica soluções de válvula borboleta totalmente revestidas com PTFE para ambientes industriais exigentes, como fábricas de produtos químicos, sistemas de água do mar e instalações de tratamento de águas residuais.

Verifique os requisitos de pressão, temperatura e tamanho

A pressão de trabalho, a temperatura operacional e o tamanho do tubo afetam diretamente o desempenho e a segurança da válvula. Antes de selecionar uma válvula borboleta wafer, os engenheiros devem confirmar cuidadosamente as condições da tubulação. Dimensionamento ou classificações de pressão incorretos podem reduzir o desempenho da vedação e diminuir a vida útil da válvula.

Vários fatores de seleção importantes devem sempre ser revisados:

• Pressão da tubulação

A classificação de pressão da válvula deve corresponder à pressão operacional do sistema de tubulação. Aplicações de pressão mais alta podem exigir materiais de corpo mais fortes e estruturas de vedação reforçadas.

• Temperatura da mídia

Os materiais dos assentos reagem de maneira diferente às mudanças de temperatura. EPDM, NBR, PTFE e VITON suportam diferentes faixas operacionais. Altas temperaturas podem danificar materiais inadequados do assento ao longo do tempo.

• Taxa de vazão e tamanho do tubo

O tamanho da válvula afeta a capacidade de fluxo e a perda de pressão dentro do sistema. Válvulas borboleta superdimensionadas ou subdimensionadas podem reduzir a eficiência operacional.

• Padrão de flange e ambiente de instalação

As dimensões do flange devem corresponder ao padrão de conexão da tubulação. O espaço de instalação, vibração, umidade e condições ambientais circundantes também devem ser considerados durante a seleção.

A Tianjin Worlds Valve fabrica válvulas borboleta wafer em diferentes classificações de pressão e faixas de tamanho, dependendo do modelo do produto. Isso ajuda os clientes a selecionar válvulas adequadas para sistemas de tratamento de água, redes HVAC, tubulações de águas residuais e aplicações de processos industriais.

Selecione os materiais corretos do corpo, disco, eixo e sede

A seleção do material desempenha um papel importante no desempenho da válvula borboleta wafer. Diferentes materiais afetam a resistência à corrosão, a confiabilidade da vedação, a tolerância à pressão e os requisitos de manutenção. A combinação correta de materiais ajuda a melhorar a estabilidade operacional a longo prazo.

• Materiais do corpo da válvula

O ferro dúctil e o ferro fundido continuam sendo escolhas comuns para serviços industriais em geral. O aço inoxidável melhora a resistência à corrosão em ambientes agressivos. Aço carbono e bronze de alumínio também podem ser selecionados para aplicações específicas de pressão ou água do mar.

• Materiais do disco

Os materiais do disco devem resistir ao desgaste, à pressão e à corrosão durante a operação. Os discos de aço inoxidável apresentam bom desempenho em sistemas corrosivos, enquanto os discos de ferro dúctil permanecem econômicos para condições gerais de serviço.

• Materiais do eixo

O eixo transfere a força operacional para o disco durante a rotação da válvula. Os eixos de aço inoxidável proporcionam boa resistência à corrosão e resistência mecânica. Materiais fortes do eixo melhoram a estabilidade operacional sob uso repetido.

• Materiais do assento

Os materiais da sede afetam diretamente o desempenho da vedação. EPDM, NBR, PTFE e VITON suportam diferentes meios e faixas de temperatura. A seleção correta da sede ajuda a reduzir o risco de vazamento e melhora a durabilidade da válvula.

Conclusão

Uma válvula borboleta wafer oferece instalação compacta, operação rápida e controle de fluxo confiável para muitos sistemas industriais. A seleção adequada do material e da sede melhora o desempenho da vedação e a vida útil. A Tianjin Worlds Valve fornece soluções de válvula borboleta wafer para tratamento de água, HVAC, águas residuais, processamento químico e aplicações de meios corrosivos por meio de opções de materiais flexíveis e suporte de fabricação confiável.
