O que é uma válvula de borboleta concêntrica?

Válvulas de borboleta são amplamente utilizados em várias indústrias para regulamentação de fluxo e aplicações de desligamento. Entre os diferentes tipos de válvulas de borboleta, as válvulas de borboleta concêntricas se destacam por seu design e funcionalidade exclusivos. Neste artigo, nos aprofundaremos sobre o que são as válvulas de borboletas concêntricas, suas aplicações e as vantagens que elas oferecem.

O que é uma válvula de borboleta concêntrica?

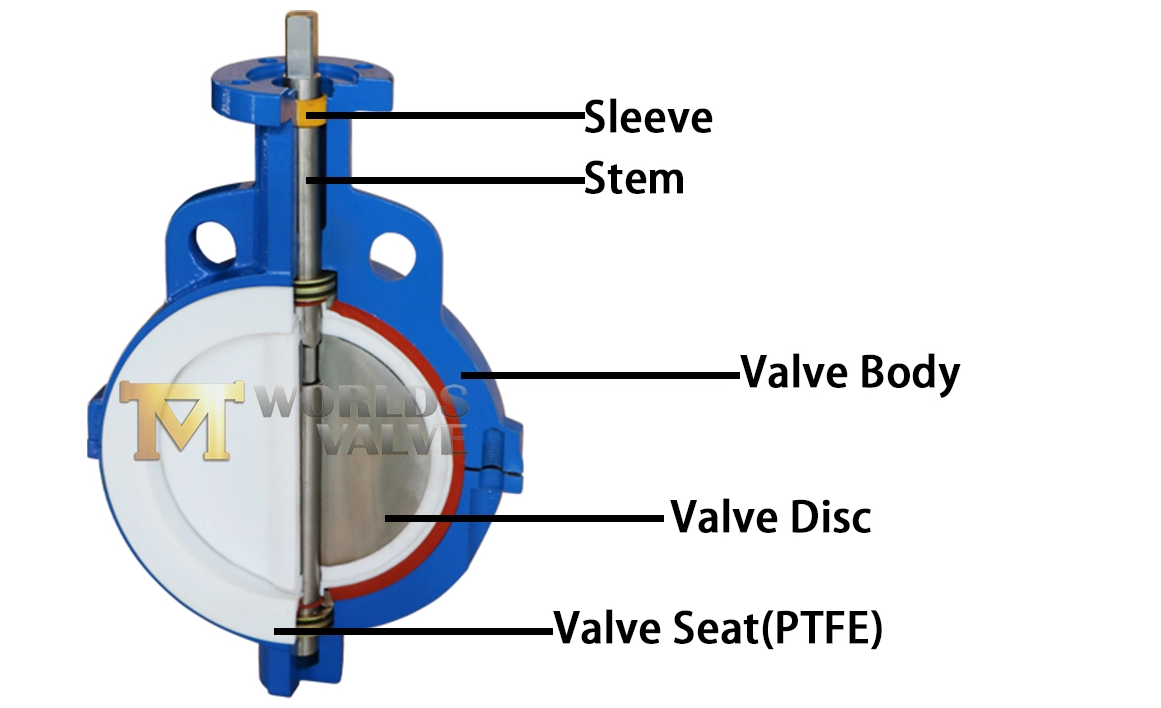

Uma válvula de borboleta concêntrica, também conhecida como um deslocamento zero ou uma válvula de borboleta centrada, é um tipo de válvula projetada para controlar o fluxo de fluidos através de um tubo. O termo "concêntrico " refere -se ao alinhamento do eixo, disco e assento da válvula, que estão todos centrados no mesmo eixo.

Em uma válvula de borboleta concêntrica, o disco é montado em um eixo que passa pelo centro do corpo da válvula. O disco está posicionado no caminho do fluxo do fluido e, quando a válvula é girada, o disco se alinha paralelo ao fluxo (posição aberta) ou perpendicular ao fluxo (posição fechada). O assento da válvula, que é um material elastomérico resiliente, fornece uma vedação apertada ao redor do disco para evitar vazamentos quando a válvula é fechada.

As válvulas concêntricas de borboleta são conhecidas por sua simplicidade, design compacto e custo-efetividade. Eles são comumente usados ​​em aplicações como tratamento de água, sistemas de HVAC e processos industriais, onde é necessária controle ou limitação do fluxo.

Aplicações de válvulas de borboletas concêntricas

As válvulas de borboletas concêntricas encontram aplicações em vários setores devido à sua versatilidade e confiabilidade. Aqui estão algumas aplicações comuns:

1. Tratamento de água e águas residuais: As válvulas de borboleta concêntricas são amplamente usadas em estações de tratamento de água e águas residuais para fins de regulação e isolamento de fluxo. Eles são empregados em processos como coagulação, sedimentação, filtração e desinfecção. A capacidade das válvulas de borboletas concêntricas de lidar com grandes taxas de fluxo e fornecer fechamento apertado as torna adequadas para essas aplicações.

2 Sistemas de HVAC: Nos sistemas de aquecimento, ventilação e ar condicionado (HVAC), as válvulas concêntricas de borboleta são usadas para controlar o fluxo de água gelada, água quente e vapor. Eles são comumente instalados em dutos, unidades de manuseio de ar e unidades de bobina de fãs. O design compacto e os requisitos de baixo torque das válvulas de borboletas concêntricas os tornam ideais para aplicações de HVAC com restrição de espaço.

3. Processos industriais: As válvulas concêntricas de borboleta são amplamente utilizadas em vários processos industriais, como processamento químico, produção de alimentos e bebidas e refino de petróleo e gás. Eles são empregados para tarefas como mistura, lote e transferência de fluidos. A capacidade das válvulas de borboletas concêntricas de lidar com fluidos corrosivos e viscosos, juntamente com a facilidade de manutenção, os torna uma escolha popular em aplicações industriais.

4. Sistemas de proteção contra incêndio: em sistemas de proteção contra incêndio, as válvulas concêntricas de borboleta são usadas para controlar o fluxo de água em redes de hidrantes de incêndio, sistemas de sprinklers e sistemas de espuma. Eles geralmente são instalados em tanques subterrâneos de armazenamento de água, salas de bombas e tubulações de distribuição. O desempenho confiável e a durabilidade das válvulas de borboleta concêntricas garantem a operação efetiva de sistemas de proteção contra incêndio em situações críticas.

5. Processamento de mineração e mineral: As válvulas concêntricas de borboleta são empregadas em operações de mineração e processamento mineral para tarefas como manuseio de chorume, descarte de rejeitos e desidratação de concentrado. Eles foram projetados para suportar condições operacionais severas, incluindo altas temperaturas, produtos químicos agressivos e sólidos abrasivos. A construção robusta e excelentes capacidades de vedação de válvulas de borboleta concêntricas os tornam adequados para exigir aplicações de mineração.

Vantagens de usar válvulas de borboleta concêntrica

As válvulas concêntricas de borboleta oferecem várias vantagens que as tornam uma escolha preferida em várias aplicações:

1. Design compacto: O design compacto de válvulas de borboleta concêntrica permite instalações para economizar espaço, especialmente em aplicações onde o espaço horizontal ou vertical é limitado. O perfil fino dessas válvulas minimiza a pegada geral, tornando -as adequadas para espaços apertados.

2. Eficácia de custo-benefício: As válvulas de borboleta concêntricas são geralmente mais econômicas em comparação com outros tipos de válvulas, como válvulas de portão ou globo. A construção mais simples e menos peças móveis resultam em menores custos de fabricação e manutenção.

3 Requisitos de baixo torque: O design exclusivo de válvulas de borboleta concêntrica requer menos torque para operar em comparação com as válvulas de borboleta excêntricas ou duplas. Essa característica permite o uso de atuadores menores, reduzindo ainda mais os custos e os requisitos de espaço.

4. Aplicações versáteis: As válvulas concêntricas de borboleta são versáteis e podem ser usadas em uma ampla gama de aplicações, incluindo tratamento de água e águas residuais, sistemas de HVAC, processos industriais e sistemas de proteção contra incêndio. Sua capacidade de lidar com diferentes fluidos, pressões e temperaturas os torna uma escolha confiável para várias indústrias.

5. Facilidade de manutenção: As válvulas de borboleta concêntricas são conhecidas por sua facilidade de manutenção. O design simples e poucas peças móveis significam que essas válvulas exigem manutenção mínima e têm uma longa vida útil. Na maioria dos casos, inspeções de rotina e lubrificação ocasional são suficientes para manter as válvulas em estado ideal.

Conclusão

Concêntrico válvulas de borboleta são uma escolha popular para aplicações de controle de fluxo e desligamento devido ao seu design e funcionalidade exclusivos. Essas válvulas encontram aplicações em várias indústrias, incluindo tratamento de água e águas residuais, sistemas de HVAC, processos industriais e sistemas de proteção contra incêndio. As vantagens do uso de válvulas de borboletas concêntricas, como seu design compacto, custo-efetividade, requisitos de baixo torque, aplicações versáteis e facilidade de manutenção, tornam-as uma opção preferida para muitos engenheiros e gerentes de instalações. Ao selecionar uma válvula para o seu próximo projeto, considere a válvula borboleta concêntrica como uma solução confiável e eficiente.
