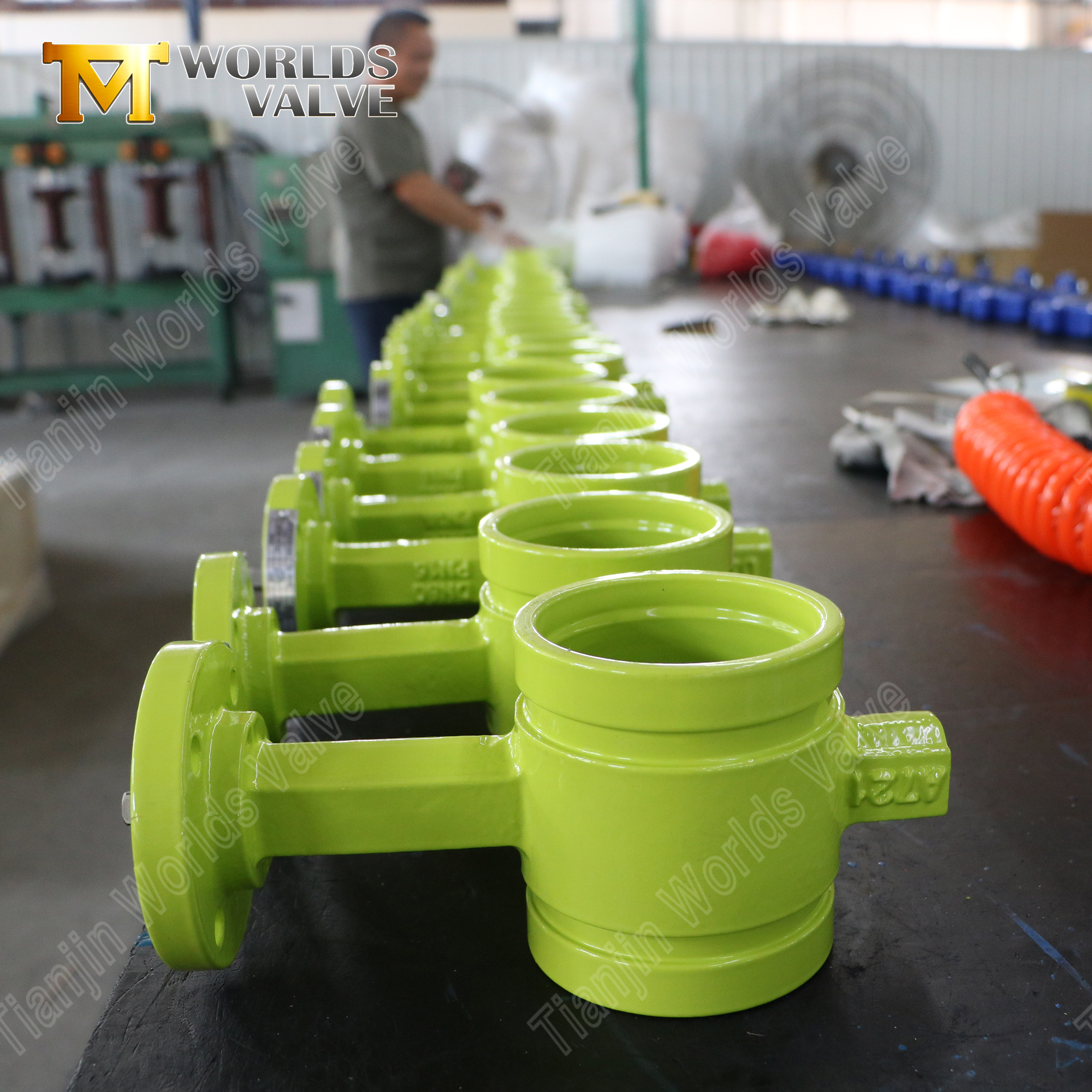

Válvula borboleta com extremidade ranhurada – instalada em minutos, sem necessidade de soldagem

Visão geral do produto

Este modelo DN80 apresenta um corpo de ferro dúctil, um disco de ferro dúctil com sobremoldagem de EPDM, uma haste de aço inoxidável SS420 e uma sede de EPDM – uma combinação de materiais que oferece excelente resistência à corrosão, vedação à prova de bolhas e longa vida útil. Com classificação PN16 (16 bar), foi construído para condições de serviço exigentes.

Como fabricante direto de OEM/ODM com mais de 15 anos de experiência em exportação, oferecemos soluções totalmente personalizáveis ​​– materiais, tamanhos, classificações de pressão, revestimentos, atuadores e embalagens – todas adaptadas às suas especificações exatas. Nossos produtos são exportados para mais de 50 países e contam com as certificações ISO 9001, CE, UKCA, WRAS e ACS.

Introduzir:

Válvula borboleta com extremidade ranhurada | Corpo DI | Assento EPDM revestido com disco DI | Haste SS420 | 16 barras

Tianjin Worlds Valve Co., Ltd. – Sua fonte confiável para controle de fluxo durável e econômico

CBF02-TG01 - Informações detalhadas do produto

Especificações Técnicas

Principais recursos e vantagens

1. Conexão final ranhurada – instale em minutos

O design da extremidade ranhurada oferece vantagens significativas em relação às conexões flangeadas ou rosqueadas tradicionais:

• Sem soldagem, sem rosqueamento –A válvula se conecta à tubulação usando dois acoplamentos ranhurados mecânicos. Basta inserir a válvula entre os acoplamentos e apertar. Sem licenças de trabalho a quente, sem máquinas de rosqueamento, sem juntas de flange. A instalação é simples, rápida e segura.

• Instalação 60% mais rápida – Em comparação com válvulas flangeadas, as válvulas de extremidade ranhurada são instaladas em uma fração do tempo. Para projetos de grande escala, isso se traduz em economias significativas de mão de obra e conclusão mais rápida do projeto.

• Fácil Manutenção – A válvula pode ser removida e reinstalada usando os mesmos acoplamentos ranhurados, simplificando a manutenção e substituição sem perturbar o resto do sistema de tubulação.

• Compactas e que economizam espaço – As válvulas borboleta com extremidade ranhurada são mais compactas do que as alternativas flangeadas, cabendo facilmente em salas de equipamentos apertadas e racks de tubos lotados.

2. Material do Corpo – Ferro Dúctil (GGG40)

O corpo da válvula é fabricado em ferro dúctil GGG40 (ASTM A536 65-45-12):

• O dobro da resistência do ferro cinzento – O ferro dúctil oferece aproximadamente o dobro da resistência à tração, tornando-o ideal para serviço PN16 e condições de picos de pressão.

• Excelente resistência ao impacto –A estrutura nodular de grafite proporciona tenacidade excepcional, suportando choques mecânicos e vibrações.

• Resistente à corrosão – Combinado com nosso revestimento epóxi padrão (mínimo de 250 μm), o corpo de ferro dúctil fornece proteção confiável contra corrosão para água, águas residuais e serviços industriais em geral.

3. Material do disco – Ferro dúctil com sobremoldagem de EPDM

O disco possui um núcleo de ferro dúctil com sobremoldagem de borracha EPDM:

• Vedação à prova de bolhas – A sobremoldagem de EPDM cria uma superfície de vedação resiliente contra a sede, proporcionando fechamento à prova de bolhas certificado pela EN 12266-1 e API 598.

• Capacidade Máxima de Fluxo – O design sobremoldado elimina a necessidade de um revestimento separado, permitindo uma passagem de fluxo maior e valores de Cv mais elevados.

• Proteção total contra corrosão – A camada EPDM encapsula totalmente o disco de ferro dúctil, protegendo-o contra corrosão e prolongando a vida útil.

4. Material do assento – EPDM

A sede em EPDM proporciona vedação confiável em uma ampla gama de aplicações à base de água:

• Excelente resistência à água e às intempéries – O EPDM oferece excelente resistência à água, vapor e intempéries externas.

• Ampla faixa de temperatura – Mantém propriedades de vedação de -20°C a +120°C.

• Resistência Química – Resiste a ácidos diluídos, álcalis e produtos químicos para tratamento de água, incluindo cloro e ozônio.

5. Material da haste –SS420

A haste da válvula é fabricada em aço inoxidável SS420:

• Alta Resistência – Resistência significativamente maior que o aço inoxidável 304/316, garantindo transmissão de torque confiável.

• Resistente ao desgaste – A superfície endurecida resiste a escoriações e desgaste durante ciclos repetidos.

• Design à prova de explosão – O mecanismo de retenção evita a ejeção acidental da haste sob picos de pressão.

6. Opções de atuador e montagem ISO 5211

A válvula está equipada com um flange superior padrão ISO 5211:

• Alavanca manual – Controle liga-desliga manual rápido com placa de travamento.

• Operador de engrenagem – Travamento automático com indicador de abertura e fechamento.

• Atuadores Elétricos – Tipos on-off ou modulantes com feedback de 4-20 mA, override manual e integração PLC/SCADA.

• Atuadores pneumáticos – Projetos de dupla ação ou retorno por mola (à prova de falhas).

• Operadores de roda dentada –Para instalações suspensas ou inacessíveis.

Interfaces de atuador personalizadas estão disponíveis mediante solicitação.

Aplicações Típicas

Por que escolher a válvula Tianjin Worlds?

1. Fábrica direta, sem intermediários – preços de fábrica e comunicação direta.

2. Mais de 19 anos de experiência em exportação – Logística tranquila e suporte pós-venda para mais de 50 países.

3. Personalização completa de OEM/ODM –Materiais, tamanhos, classificações de pressão, revestimentos, atuadores, embalagens – tudo adaptado às suas especificações.

4. Certificações Internacionais –ISO 9001, CE, UKCA, WRAS, ACS – DNV/ABS disponíveis.

5. Documentação completa –Certificados de materiais, relatórios de teste de pressão com cada pedido.

6. Teste de pressão 100% -Cada válvula testada antes do envio.

7. Resposta Rápida e Entrega no Prazo –Gerente de projeto dedicado; prazo de entrega de 15 a 40 dias.

8. Visitas à fábrica Bem-vindas – Visite nossas linhas de produção em Tianjin.

Entre em contato – personalize sua válvula ranhurada hoje mesmo:

Se você precisa desta configuração DN80 PN16 ou de um design totalmente personalizado com materiais, atuadores ou revestimentos especializados, estamos prontos para construir de acordo com suas especificações.

Envie-nos sua consulta com:

• Tamanho necessário e classificação de pressão

• Tipo de mídia e temperatura operacional

• Combinação de materiais preferida

• Tipo de atuador e requisitos de controle

• Quantidade desejada e porta de destino

Nossa equipe de vendas responderá dentro de 24 horas com uma cotação competitiva e uma proposta de engenharia.

Convidamos você a visitar nossa fábrica em Tianjin, China. Vamos construir sua válvula juntos.
