Válvula borboleta de disco de revestimento Halar completo com atuador pneumático de dupla ação

The valve body shall be one-piece wafer or lug design with extended neck and a concentric disc and seat configuration to allow for 2''-120''of piping insulation. The seat shall totally encapsulate the body isolating the body from the line media and no flange gaskets shall be required. This butterfly valve series has many of the design features and benefits , such as high Cv ratings, minimum parts exposed to the line media, greater reliability and a proven record of long service life. A major design advantage of this valve product lines is international compatibility.

Modelo:
CBF01-TL01
Marca do Produto:
OEM

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Descrição do produto

CBF01-TA(L)01_page-0002

Característica do produto:

100% bi-directional tight shut-off.
Installation without restriction in direction of flow.
Reduced weight and overall dimensions.
Low pressure loss and reduced energy costs.
High Kv / Cv values.
Easy to clean and disinfect for potable water systems etc.
Self cleaning ( no residue will be trapped ).
Good resistance to corrosion.

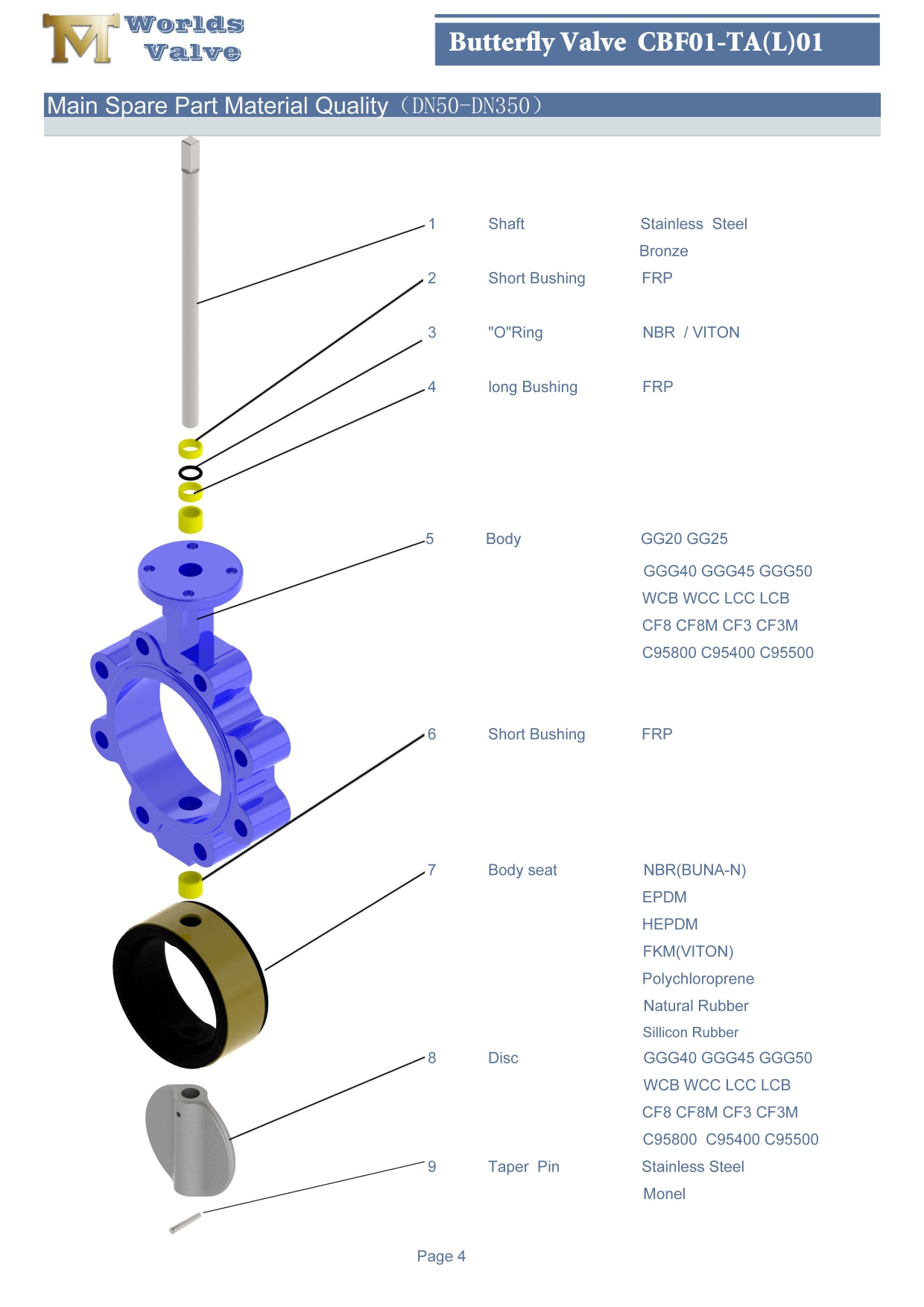

CBF01-TA(L)01_page-0004

Parâmetros técnicos:

Tamanho	DN32-DN600	DN650-DN2000
Pressão no trabalho	16Bar	10Bar
Concha	24Bar	15Bar
Selo	18Bar	11Bar
Temperatura de operação	-45℃~+150℃
Ambiente operacional	Ballast and bilge system Chemical processing Usinas de dessalinização Drilling rigs Água potável Pó seco Food and beverage Gas plants HAVC Industria de mineração Paper industry Sand handling Seawater Sugar industry Thermo technical water treatment Waste water
Dirigindo método	Mão Alavanca Engrenagem helicoidal Elétrico Pneumático

Img_7833.

Material Principal:

Nome	Material
Corpo	Ferro fundido Ferro dúctil Aço carbono Aço inoxidável Al-bronze.
Disco	Ferro dúctil Aço inoxidável de aço carbono Al-bronze.
Haste	Aço inoxidável Monel K500.
Seat	Buna Nbr. EPDM. Viton. PTFE. HEPDM. Neoprene Borracha natural de Hypalon

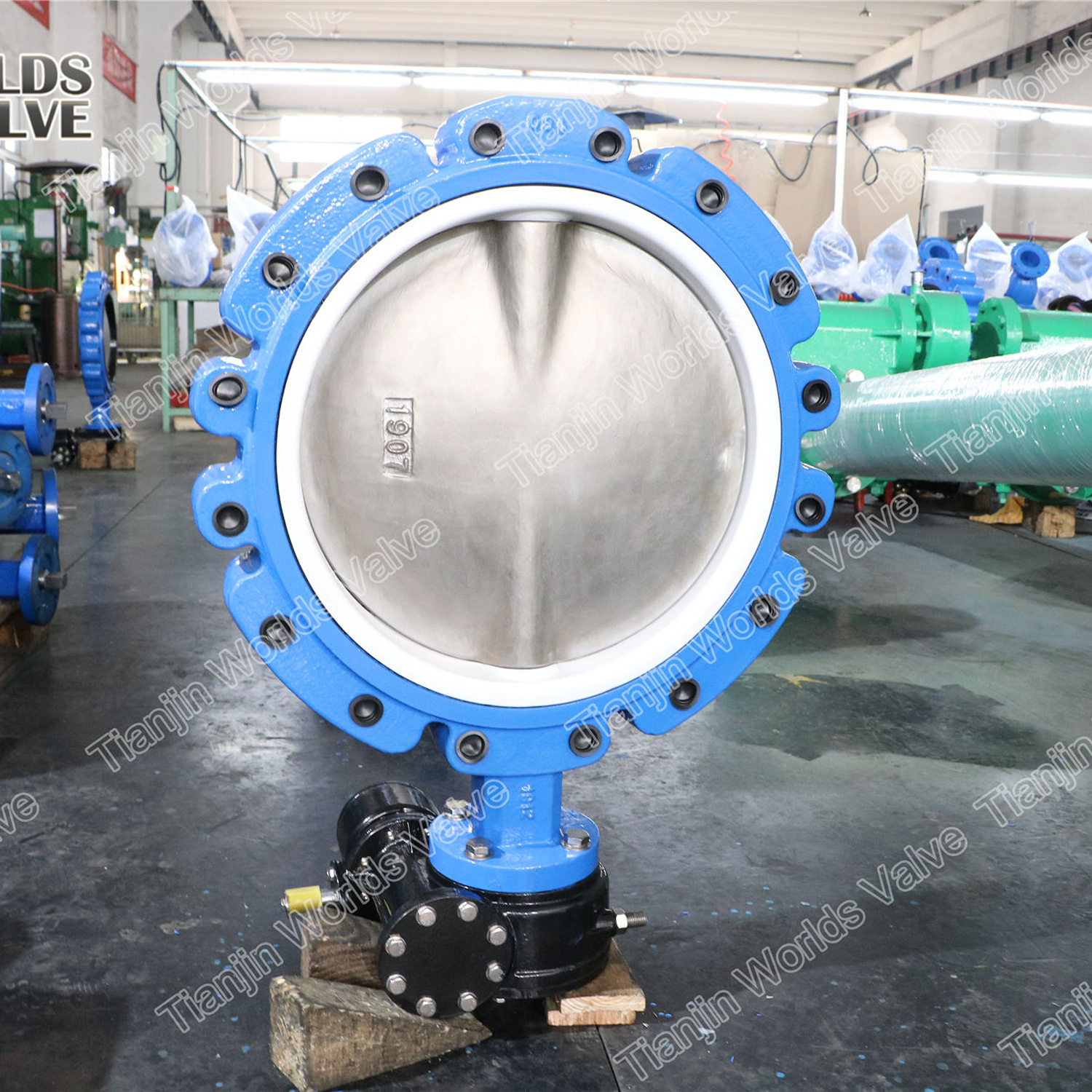

Img_5826.

Padrão Executivo:

Padrão de design	EN 593, MSS SP67 API 609. BS5155.
Inspeção e teste	API 598. ISO 5208. EN 12266.
Padrão final	ANSI B16.1 CL. 125lb & B16.5 cl. 150lb. Como 2129 Tabela D & E BS 10 Tabela D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150lb. Awwa c207. Sabs 1123 Tabela 1000/3 & Tabela 1600/3
Cara a cara	ISO 5752, EN 558, MSS SP67 e API 609 DIN3202
Flange superior	ISO 5211.

5 GJS400 GJS500 GGG40 GGG50 Ferro de Ferro de Ferro Ductil de Ferro Full GUM Válvula Borboleta

Embalagem e entrega:
Detalhe da embalagem: pacote de bolha para cada válvula e casos de madeira compensada. Ou conforme o pedido de clientes.
Detalhe da entrega: De acordo com a quantidade, normalmente 30 dias após o pedido

Inscrição:
1. Estes produtos são usados principalmente para o fluxo de gasoduto, controle de pressão e temperatura de várias produções de automação industrial, por exemplo: eletricidade, petrificação, metalurgia, proteção ambiental, gerenciamento de energia, sistemas de combate ao abeto.
2. Simultaneamente eles têm boas propriedades de controle de fluido e podem operar simplesmente.
3. Eles não são apenas amplamente utilizados em indústrias gerais como petróleo, gás de carvão, engenharia química, tratamento de água, mas também usado no sistema de água de refrigeração da usina térmica.
