CBF02-TF01
OEM| ODM | WDS
| Quantidade: | |
|---|---|

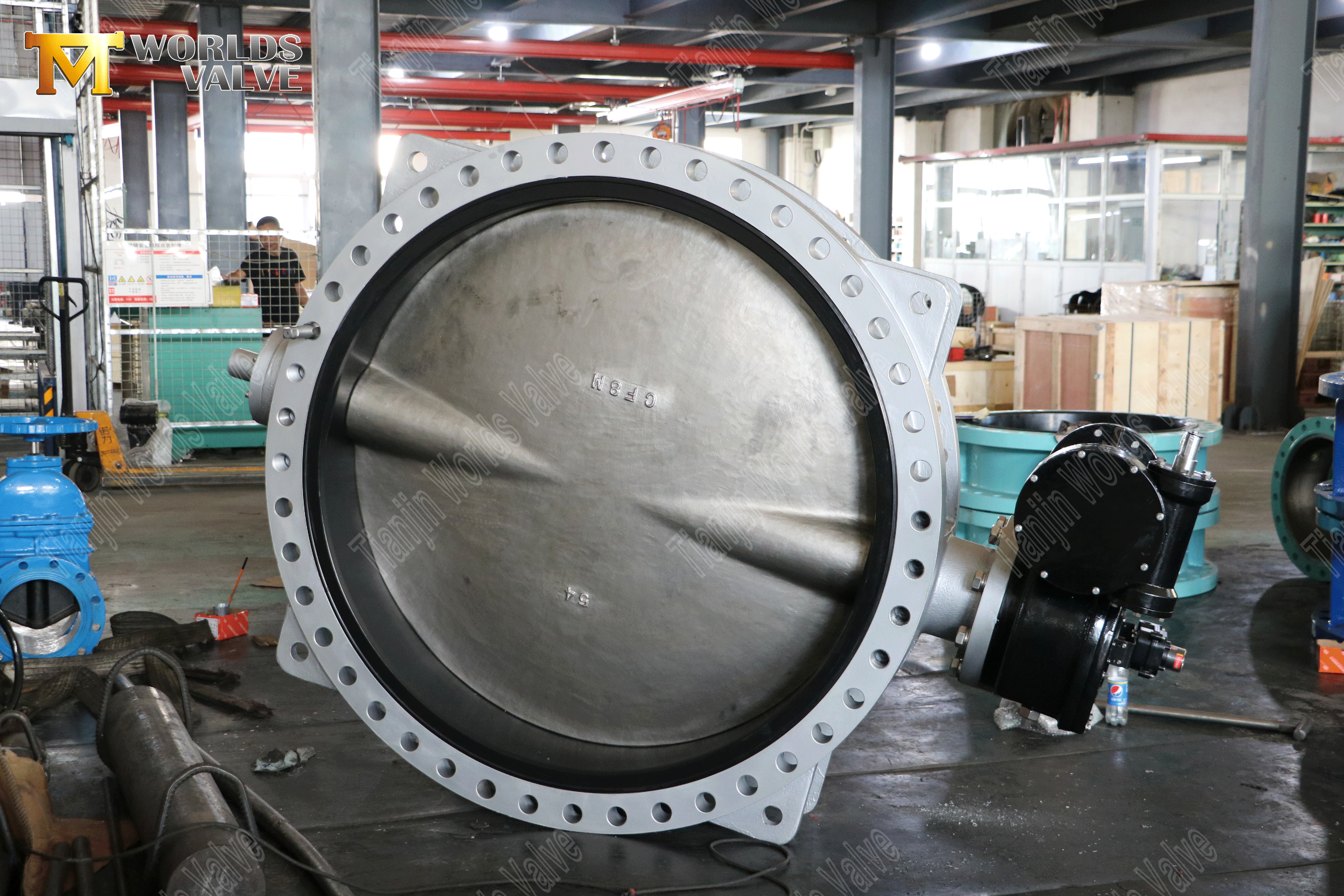

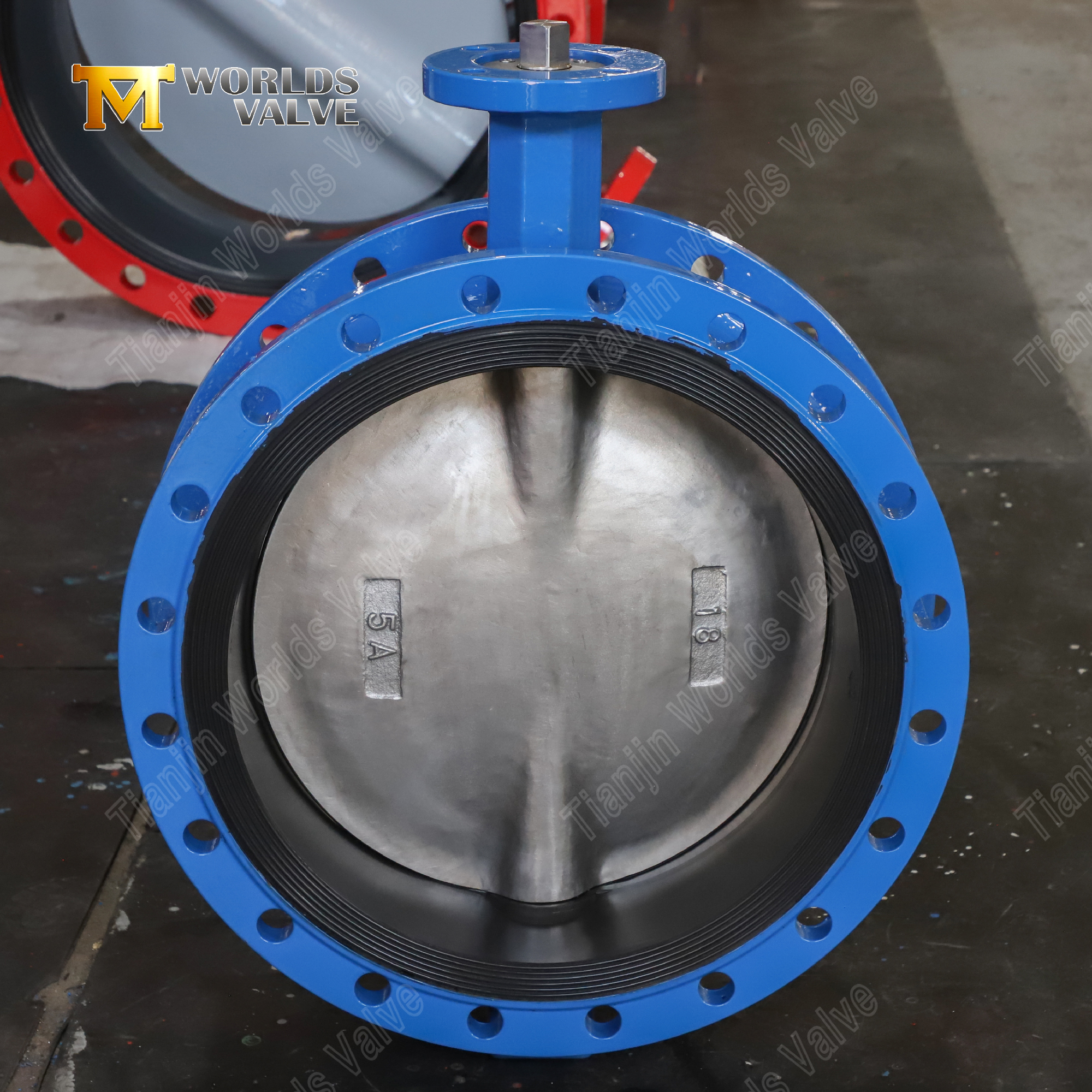

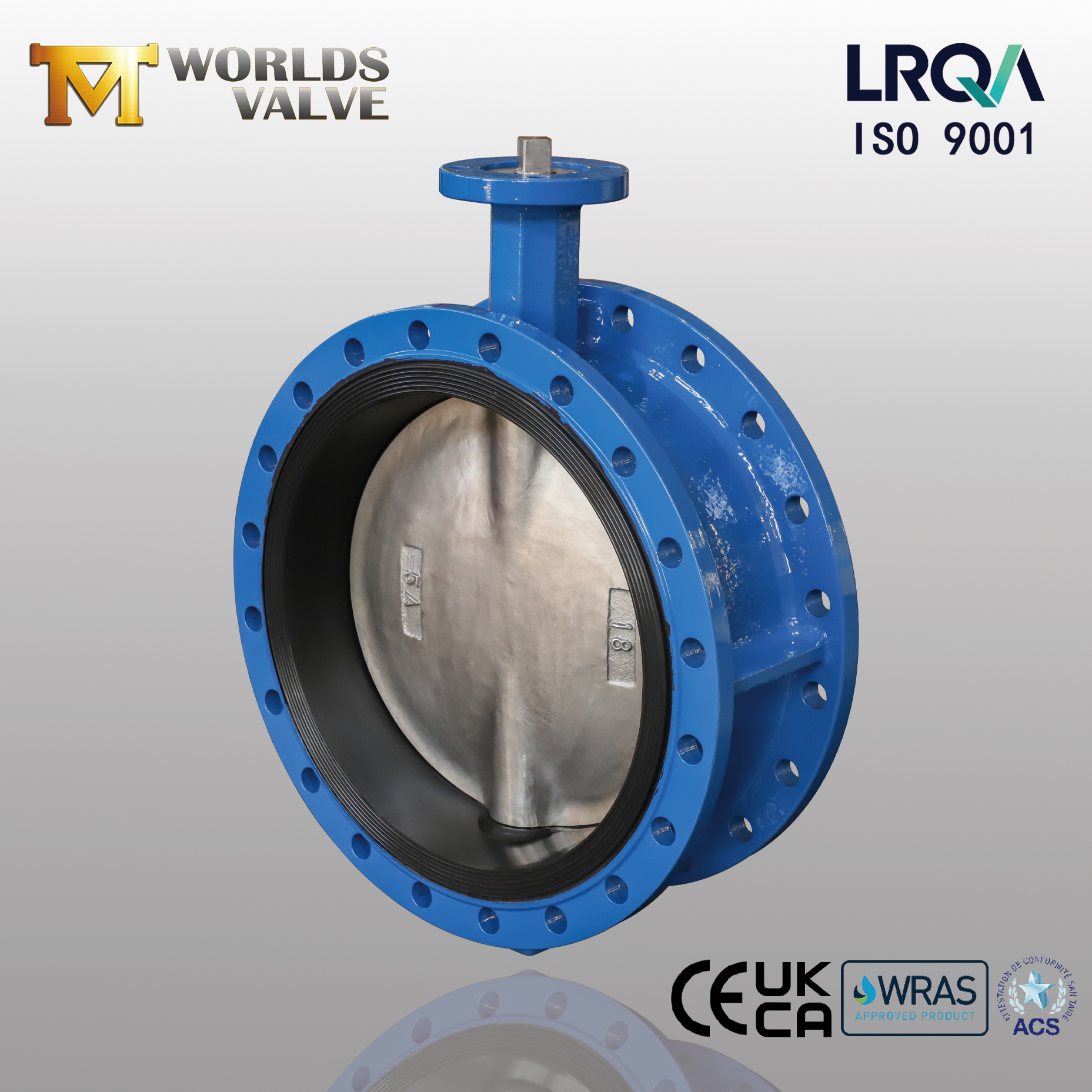

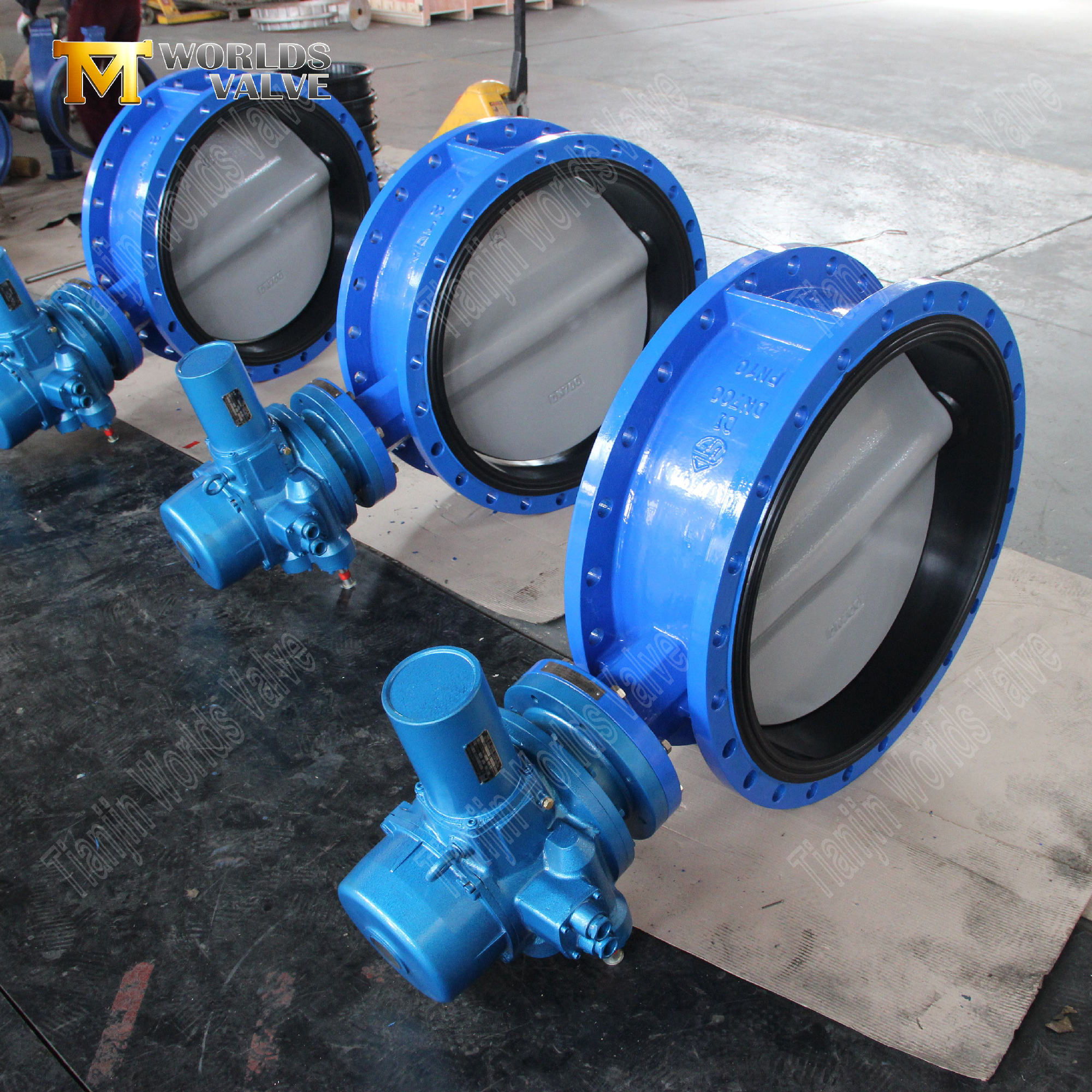

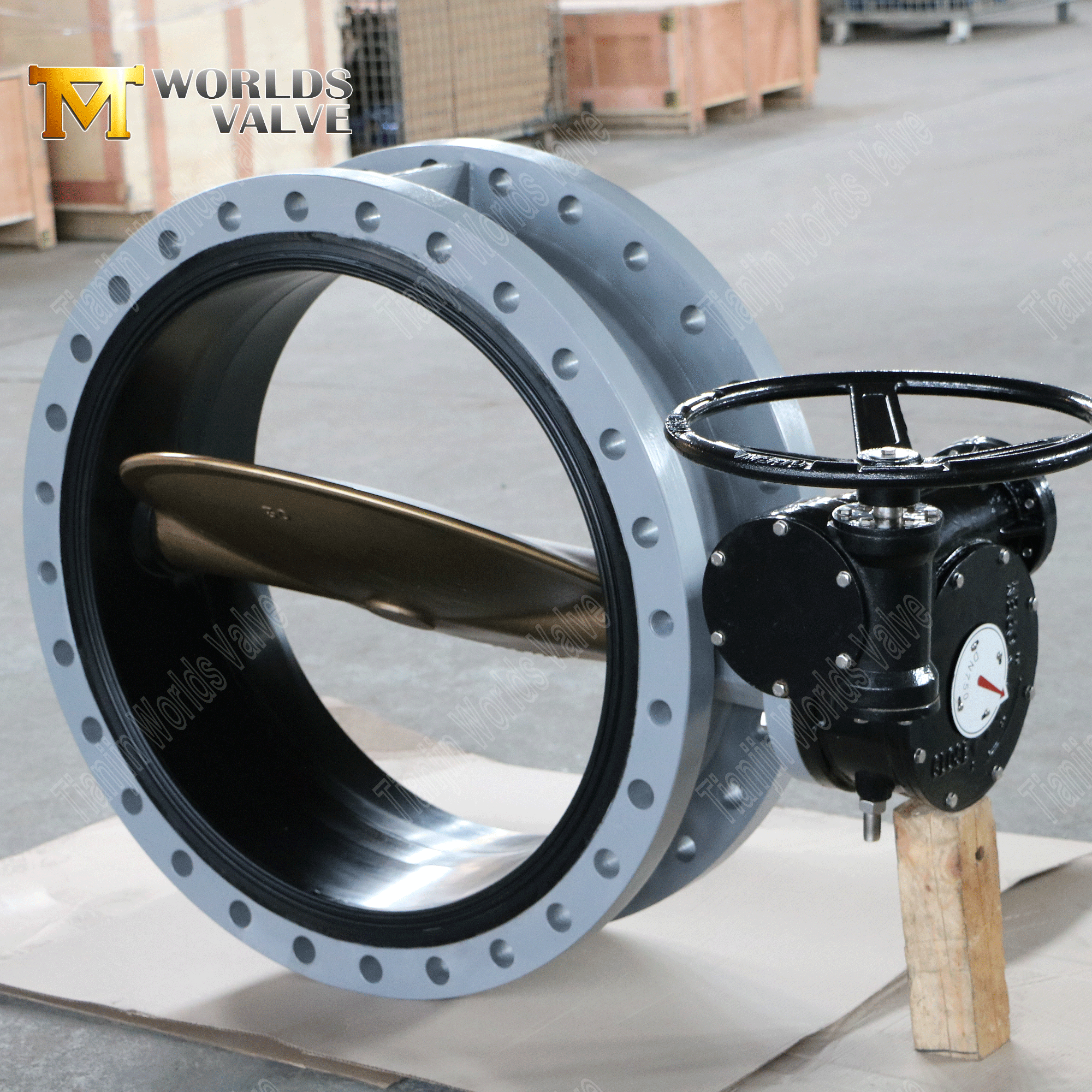

Válvula borboleta de flange dupla de 18" com disco super duplex e sede de borracha vulcanizada | Flange superior ISO 5211
Tianjin Worlds Valve Co., Ltd. – Sua fonte confiável para controle de fluxo durável e econômico
CBF02-TF01- Manual de Operação e Manutenção DOWNLOAD
Todos os principais parâmetros desta válvula são personalizáveis para atender aos requisitos específicos do projeto:
Material do corpo: Ferro dúctil (GGG40) é oferecido como opção padrão, com revestimento epóxi aplicado para proteção externa contra corrosão. A cor do revestimento pode ser selecionada pelo cliente – qualquer cor RAL ou personalizada pode ser especificada. Materiais de corpo alternativos, como aço carbono (WCB), aço inoxidável (CF8, CF8M) ou outras ligas também estão disponíveis mediante solicitação.
Material do disco: Super duplex (5A) conforme descrito; outros materiais de disco podem ser fornecidos se especificado.
Elastômero do assento: EPDM, NBR ou Viton – escolha do cliente.
Classificação de pressão: Sem padrão fixo – cada pedido é fabricado de acordo com a classificação exigida, como PN10, PN16, PN25, Classe 150, Classe 300 ou outras.
Padrão de flange: Em conformidade com as especificações do cliente (por exemplo, EN 1092, ANSI B16.5, AS2129, etc.).
Faixa de tamanho: 18 polegadas (DN450) conforme descrito; outros tamanhos de DN50 até DN2000 também estão disponíveis.
Corpo com flange duplo: Fornece uma conexão rígida e aparafusada em ambos os lados da tubulação, oferecendo excelente estabilidade mecânica para instalações permanentes, linhas de alta vibração e serviços em becos sem saída.
Sede de borracha vulcanizada: O elastômero fica permanentemente ligado ao corpo durante a vulcanização, criando uma vedação à prova de vazamentos sem componentes removíveis.

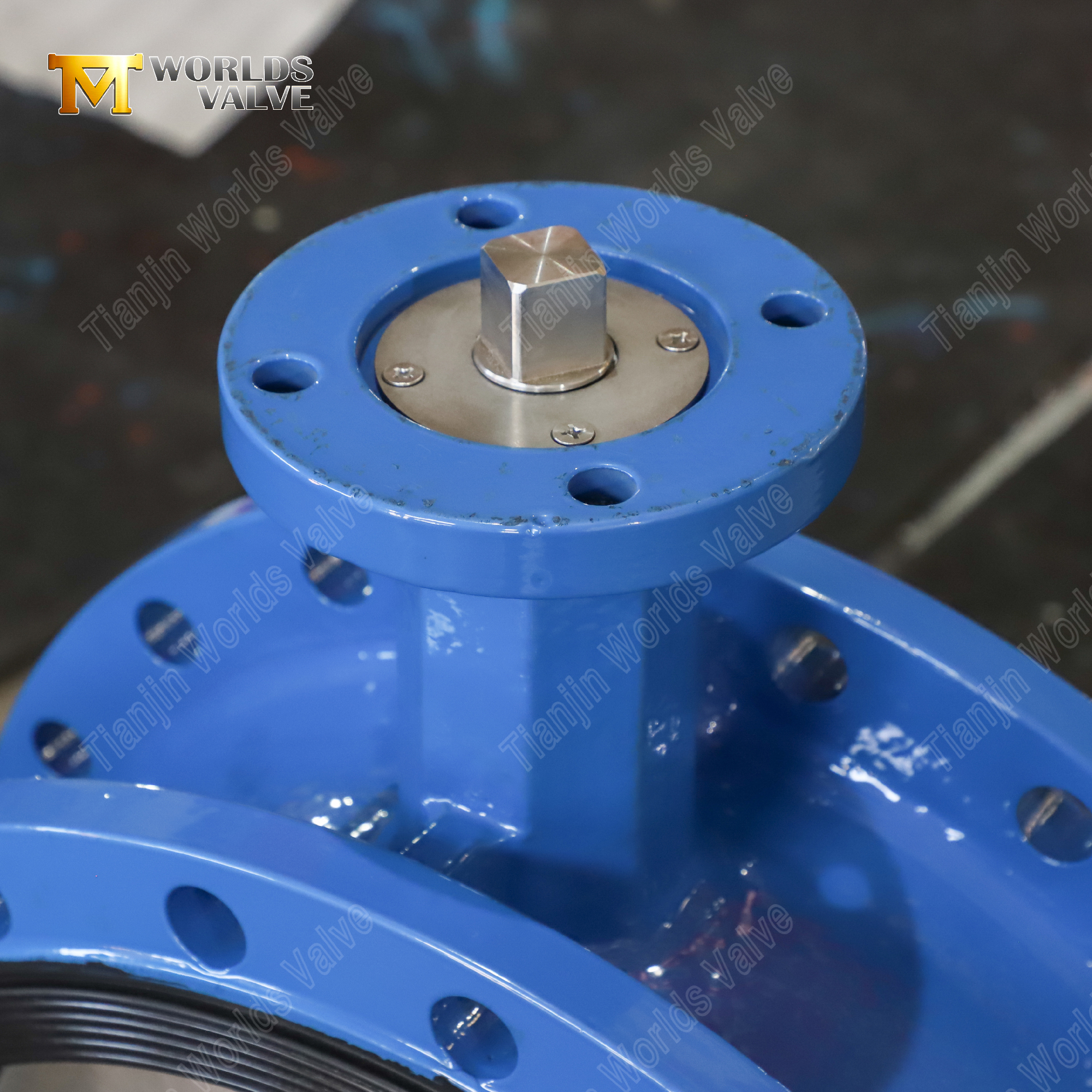

Flange superior ISO 5211: O flange superior da válvula é usinado de acordo com os padrões ISO 5211, permitindo a montagem direta de atuadores elétricos, pneumáticos ou hidráulicos sem adaptadores personalizados, simplificando a integração da automação.
Parâmetro | Opções disponíveis |
Tipo de válvula | Válvula borboleta com flange dupla （CBF02-TF01） |
Tamanho nominal | 18 polegadas (DN450) – outros tamanhos disponíveis |
Material do disco | Aço inoxidável superduplex (5A) |
Tipo de assento | Assento de borracha vulcanizada (não substituível) |
Material do assento | EPDM, NBR ou Viton (o cliente seleciona) |
Material do corpo | Ferro dúctil (com revestimento epóxi); WCB, CF8, CF8M também disponíveis |
Cor do revestimento epóxi | Selecionável pelo cliente (qualquer RAL ou cor personalizada) |
Classificação de pressão | Personalizado (PN10, PN16, Classe 150, etc.) |
Padrão de flange | Personalizado (EN 1092, ANSI B16.5, etc.) |
Flange superior | ISO 5211 (o cliente seleciona) |
Faixa de temperatura | Depende do material do assento escolhido |
Mídia típica | Água do mar, salmoura, produtos químicos, óleo, água, etc. |
Como a válvula está equipada com uma sede de borracha vulcanizada, o elastômero fica permanentemente ligado ao corpo e não pode ser substituído em campo. Para aplicações que exigem um projeto de sede substituível, entre em contato com nossa equipe técnica para discutir configurações alternativas de válvula.
1. Fabricamos válvulas estritamente de acordo com as especificações do cliente, ao mesmo tempo que fornecemos recomendações profissionais sobre seleção e instalação de materiais para garantir um desempenho ideal.
2. Nossa experiência com super duplex (5A) e outras ligas de alta qualidade garante a aplicação adequada do material em ambientes severos.
3. A documentação completa, incluindo certificados de materiais e relatórios de testes, é fornecida com cada pedido.
4. Nossas instalações com certificação ISO 9001 apoiam a exportação global, com certificações como CE, UKCA, WRAS e ACS disponíveis mediante solicitação.
Convidamo-lo a contactar-nos para um orçamento competitivo ou para marcar uma visita à nossa fábrica. Nossa equipe está pronta para discutir os requisitos do seu projeto, oferecer suporte técnico e demonstrar nossas capacidades de fabricação em primeira mão. dekai@worldsvalve.com
