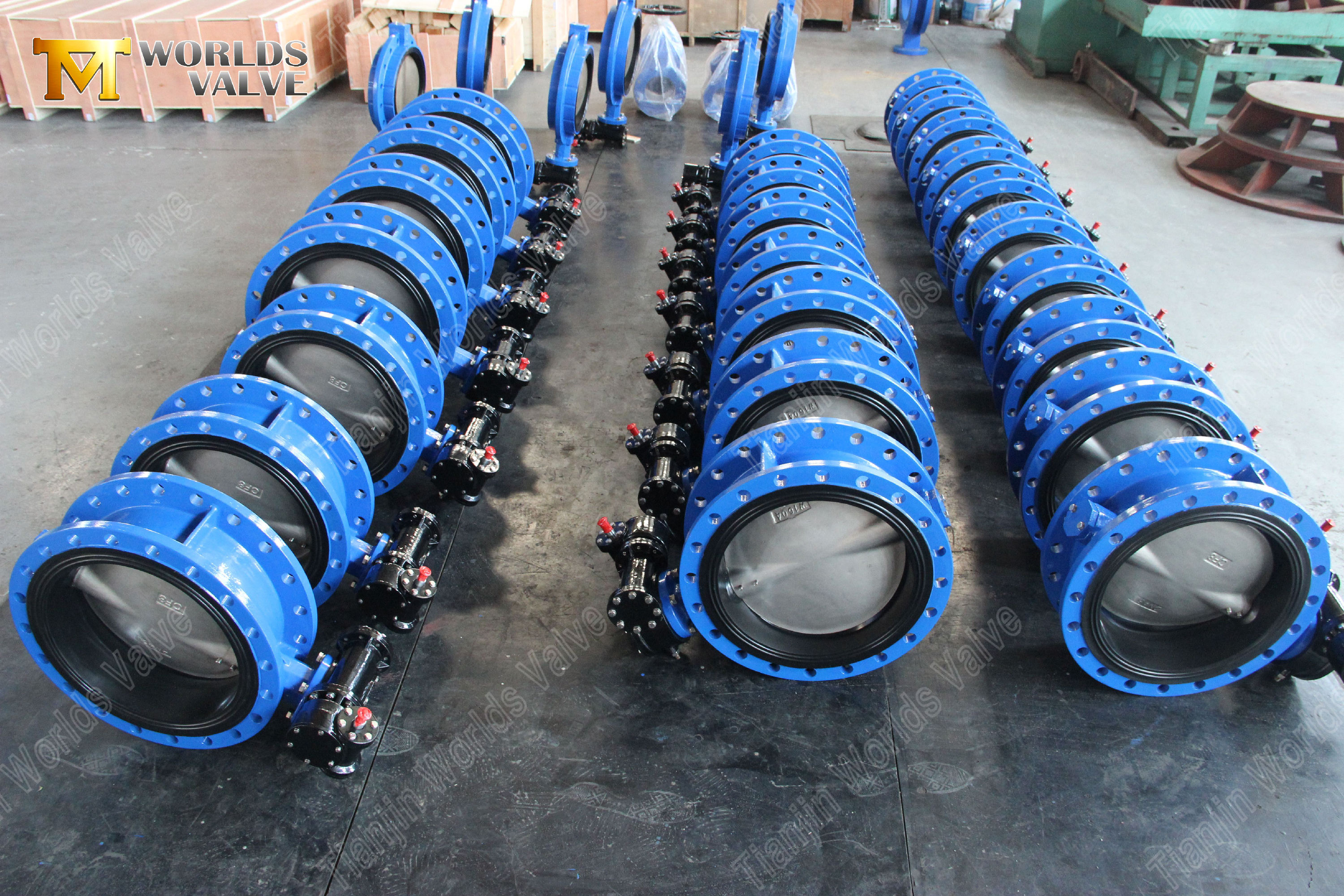

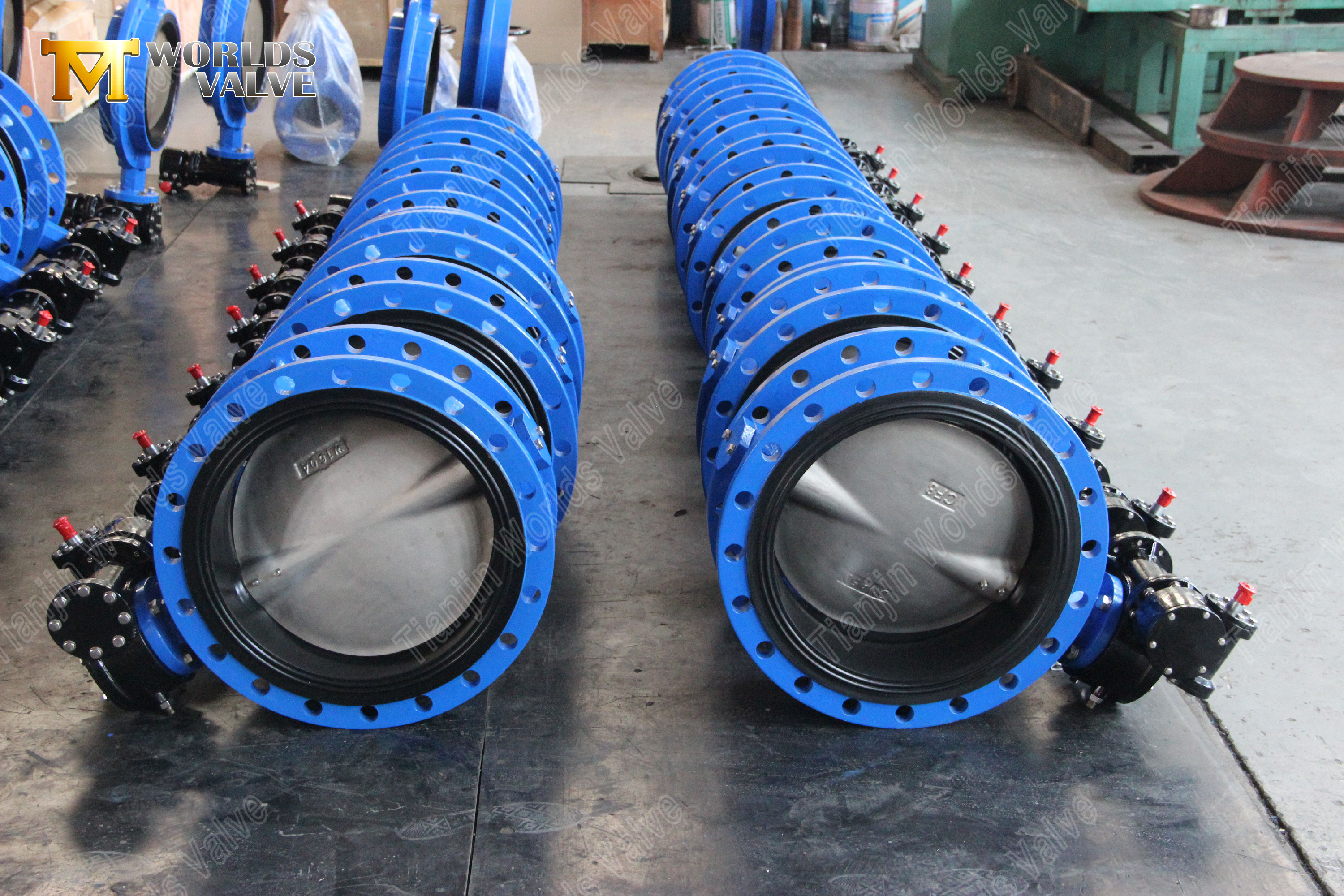

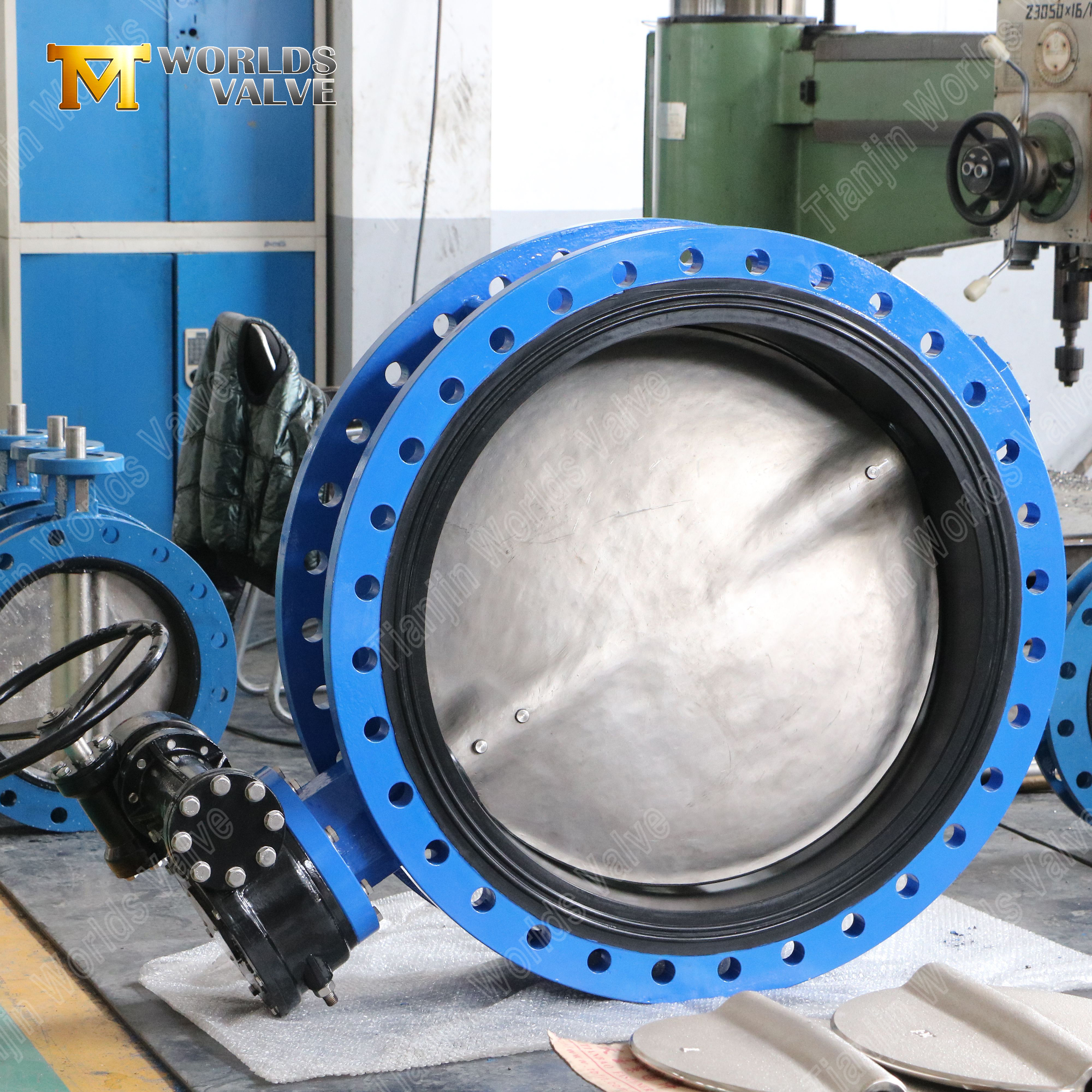

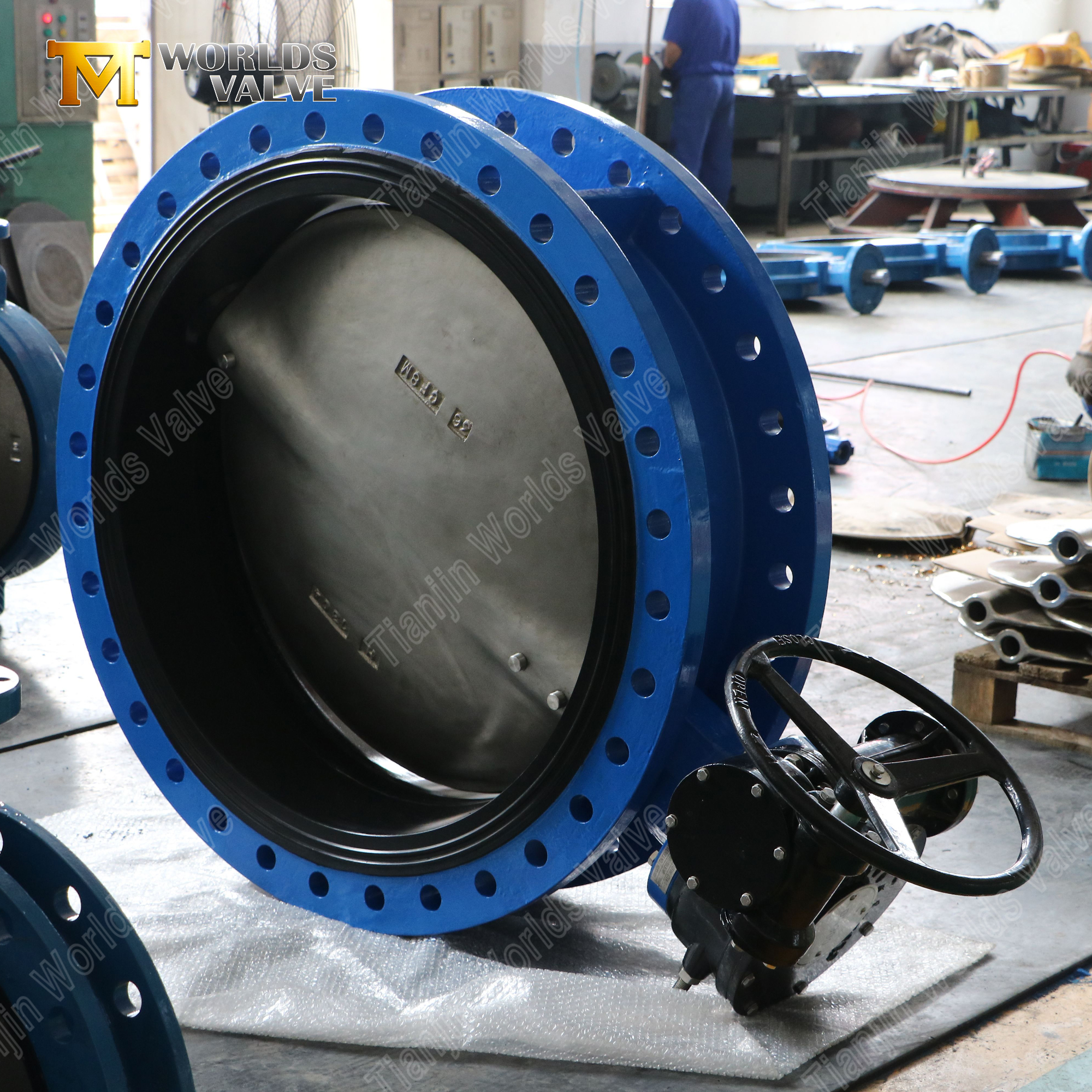

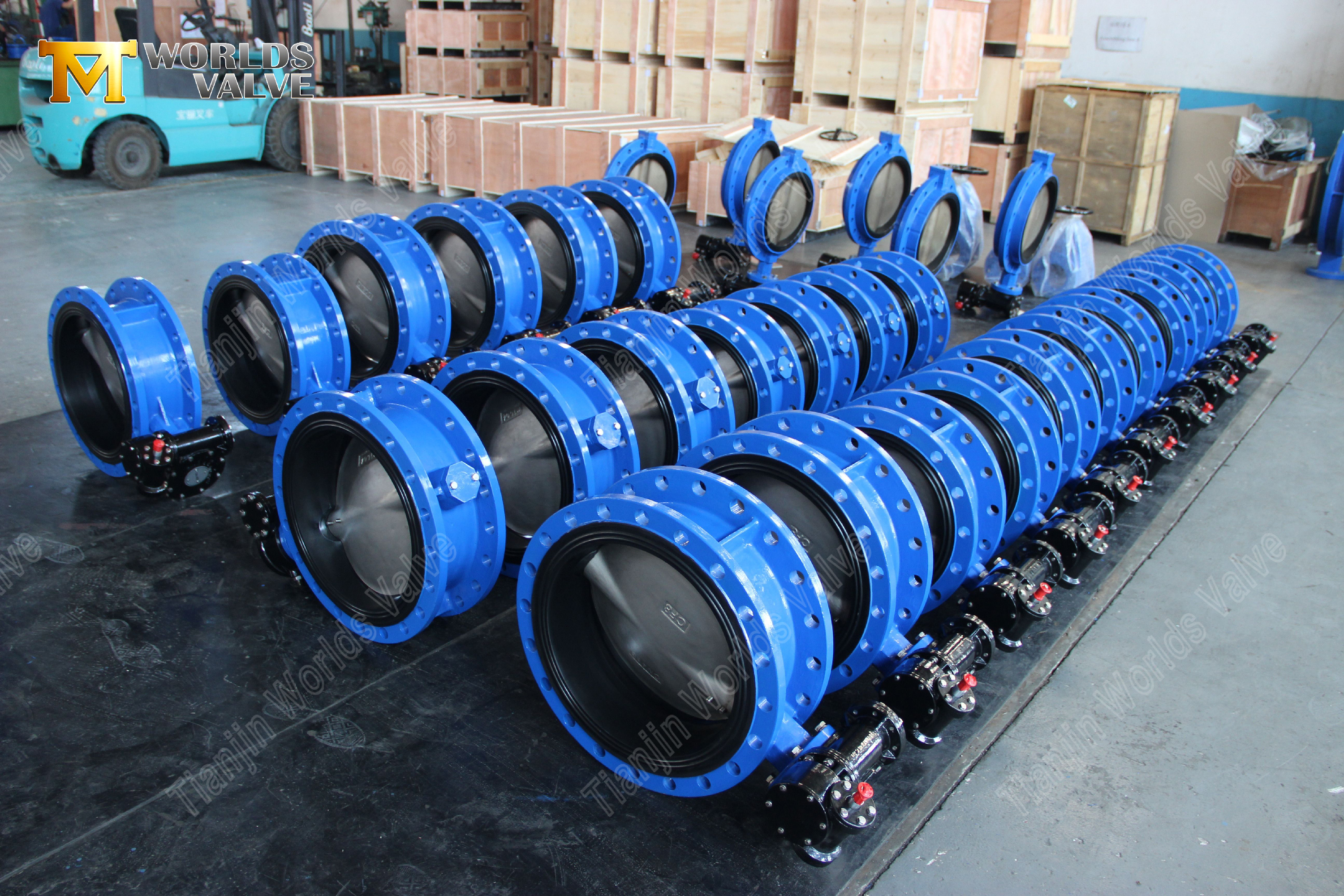

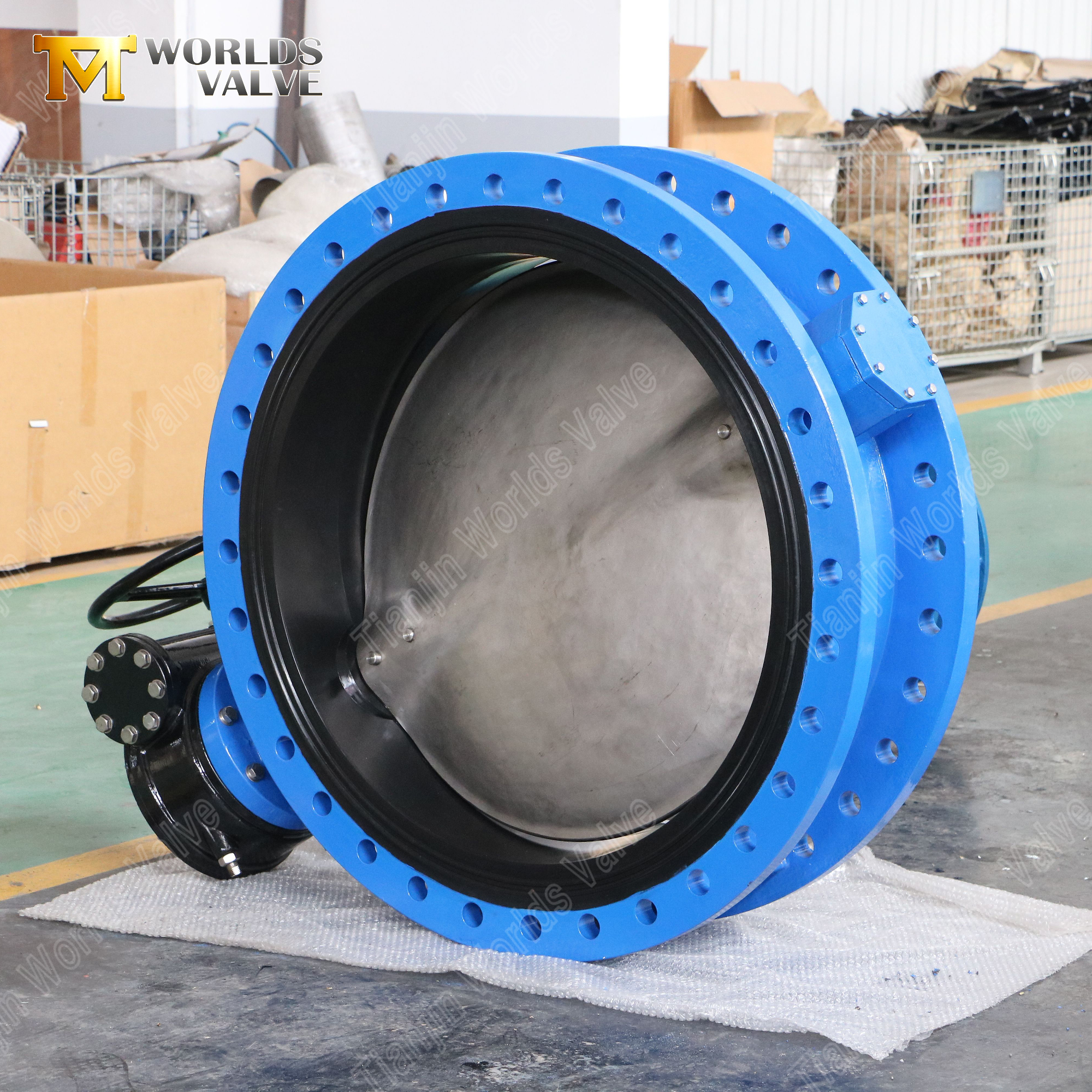

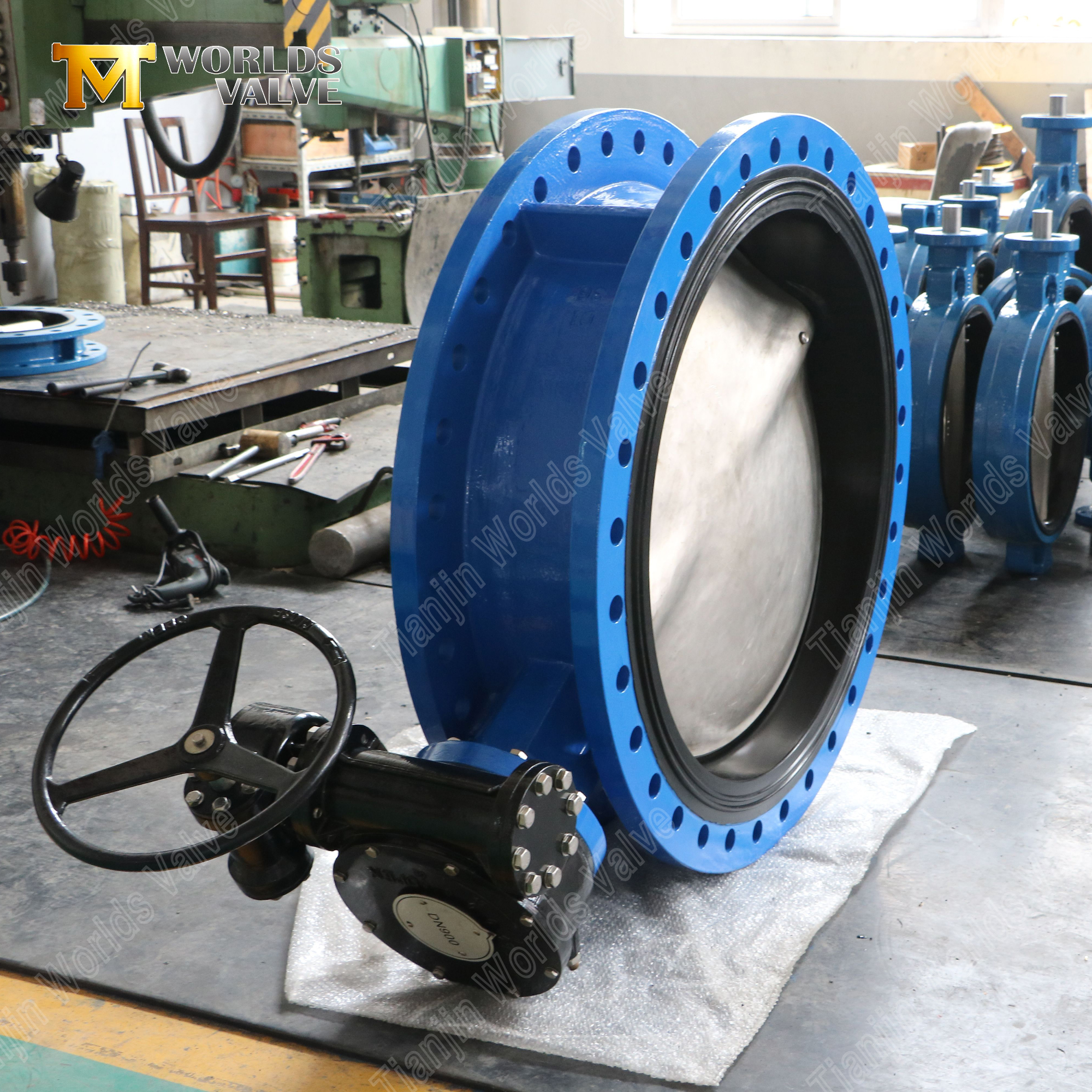

Válvula borboleta flangeada com disco CF8M montado em pino e operador de engrenagem | Válvula Mundial de Tianjin

Introdução:

Operado por um **operador de engrenagem helicoidal manual (turbina)**, ele fornece controle fácil e preciso, especialmente para diâmetros de tubos maiores. Os componentes de vedação do núcleo apresentam um disco **CF8M (aço inoxidável AISI 316)** para resistência à corrosão e uma sede **EPDM** resiliente para uma vedação confiável e à prova de bolhas. Com uma ampla **faixa de tamanhos de DN50 a DN2000**, esta válvula foi construída para atender às demandas de projetos industriais e de infraestrutura de grande escala.

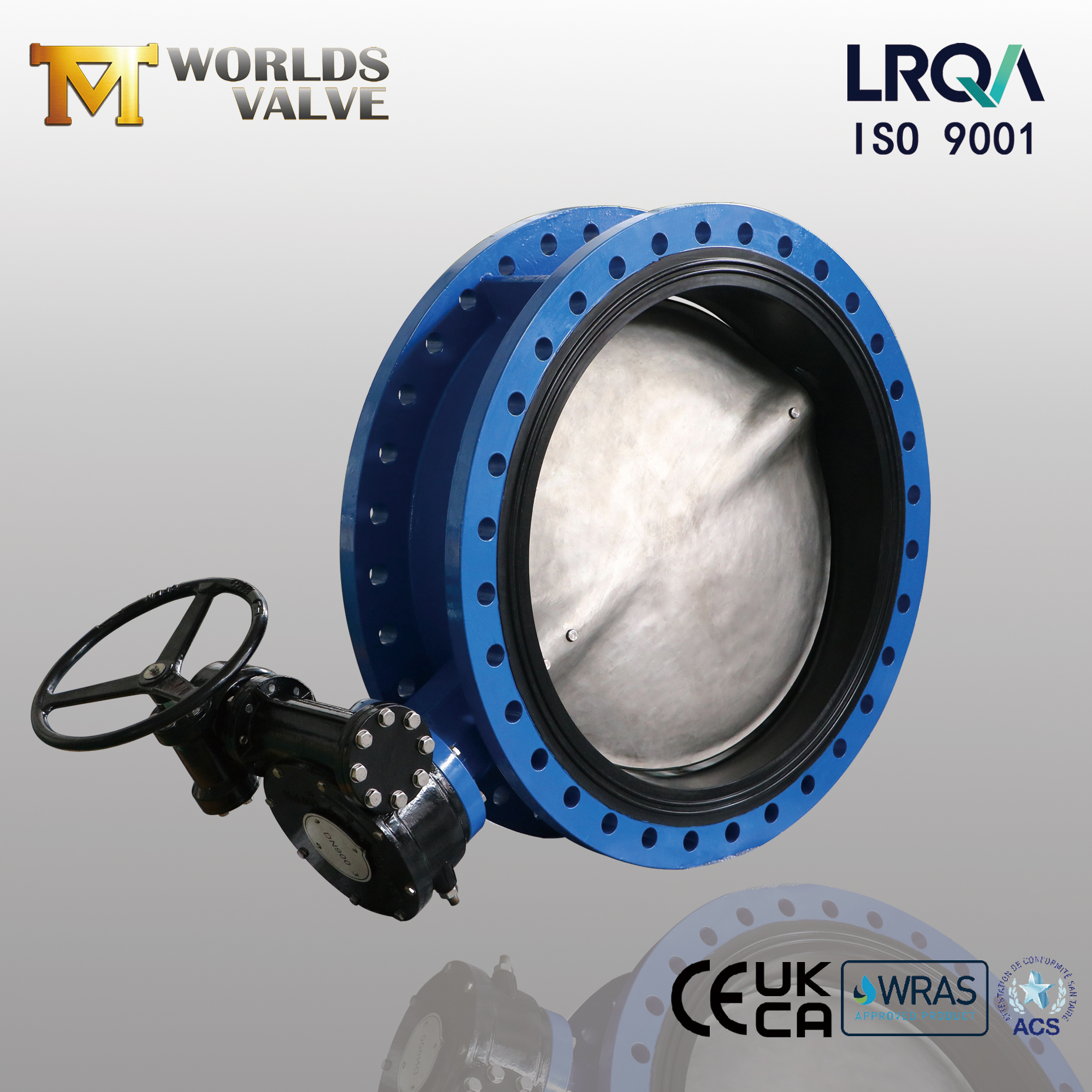

Válvula borboleta flangeada com disco CF8M montado em pino e operador de engrenagem

Tianjin Worlds Valve Co., Ltd. - Fabricante certificado ISO 9001, CE, UKCA e WRAS

CBF01-TF01-Manual de Operação e Manutenção DOWNLOAD

Principais recursos e vantagens:

1. Conjunto de haste e disco montado com pino de alta resistência para máxima confiabilidade

Nossa válvula incorpora um design mecânico robusto que garante durabilidade e evita falhas internas.

• Conexão segura de disco: O **disco CF8M é preso com segurança à haste usando conexões de pinos de alta resistência**. Este projeto evita o afrouxamento ou deslizamento do disco sob altas flutuações de torque ou pressão, um ponto de falha comum em projetos padrão com chaveta ou fixação.

• Integridade estrutural aprimorada: O sistema montado com pino distribui as tensões operacionais de maneira mais uniforme entre o disco e a haste, aumentando significativamente a resistência da válvula a choques mecânicos e golpe de aríete, levando a uma vida útil mais longa.

• Operação livre de manutenção: Este conjunto de travamento positivo permanente elimina a necessidade de ajustes internos e reduz o risco de separação de componentes, garantindo uma operação confiável e livre de manutenção ao longo do tempo.

2. Operação eficiente da engrenagem para controle sem esforço de grandes diâmetros

Projetado para fácil manuseio manual em sua extensa faixa de tamanhos

• Alta vantagem mecânica: O **operador de engrenagem helicoidal multi-relação** fornece multiplicação substancial de torque, tornando a abertura e o fechamento manuais de válvulas de grande diâmetro (de DN400 em diante) suaves e gerenciáveis com esforço mínimo do operador.

• Posicionamento e indicação precisos: A caixa de engrenagens permite o posicionamento preciso e incremental do disco para modulação de fluxo potencial e possui um indicador de posição visual claro (aberto/fechado) para confirmação imediata do status.

• Assento confiável: O mecanismo de engrenagem garante uma vedação mecânica hermética aplicando um torque de assentamento consistente e adequado, garantindo uma vedação estanque contra a sede em EPDM.

3. Combinação de materiais duráveis para água e serviços gerais

Construído com materiais comprovados para desempenho duradouro em aplicações comuns.

• Disco resistente à corrosão: O disco **CF8M (aço inoxidável AISI 316)** oferece excelente resistência à corrosão e corrosão causada por cloretos e agentes oxidantes presentes em água tratada, água de resfriamento e fluidos industriais suaves.

• Selo EPDM resiliente: A sede **Monômero de Etileno Propileno Dieno (EPDM)** oferece excelente elasticidade, excelente resistência à água, intempéries e uma ampla faixa de temperatura operacional, garantindo uma vedação confiável e duradoura.

• Corpo flangeado robusto: O **corpo em ferro dúctil (GGG40)** com **flanges integrais (EN1092-2 ou ANSI B16.1)** oferece alta resistência e resistência ao impacto, formando uma conexão permanente, rígida e resistente a vazamentos com a tubulação.

4. Ampla faixa de tamanho (DN50-DN2000) para grandes projetos de infraestrutura

Uma solução escalável projetada para sistemas de grande escala.

• Disponibilidade de tamanho incomparável: Oferecemos uma das mais amplas faixas padrão do setor, de **DN50 (2") até DN2000 (80")**, capaz de atender tudo, desde ramais até tubulações principais de transmissão.

• Projetado para grandes diâmetros: As válvulas nos tamanhos maiores (DN1200+) são projetadas especificamente com estruturas reforçadas e relações de transmissão otimizadas para lidar com os desafios inerentes ao controle de fluxo de grande diâmetro de maneira confiável.

• Escopo de aplicação versátil: Isso torna a válvula ideal para grandes **redes de distribuição de água, estações de tratamento de águas residuais, sistemas de resfriamento de usinas de energia e grandes circuitos de água de processo industrial**.

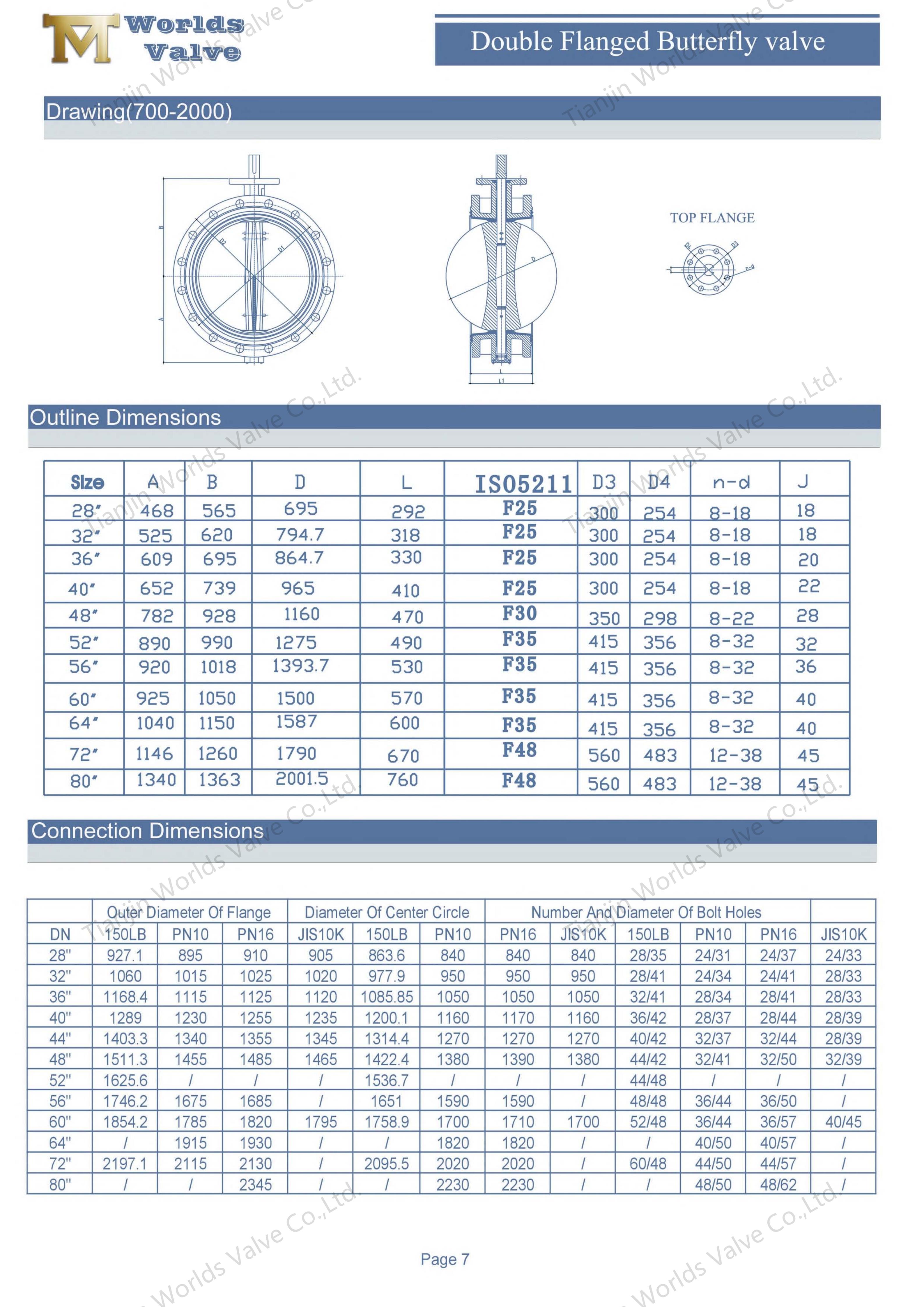

Padrão:

Por que escolher a válvula Tianjin Worlds?

• Especialista na fabricação de válvulas de grande diâmetro: Possuímos recursos especializados de engenharia e fabricação para válvulas superiores a DN1200, garantindo que atendam às rigorosas demandas de aplicações de alto fluxo.

• Concentre-se em design robusto: Nossa construção de disco montado com pinos exemplifica nosso compromisso com **projeto mecânico superior e confiabilidade de longo prazo**, reduzindo os custos do ciclo de vida para nossos clientes.

• Parceiro certificado OEM/ODM: Como uma fábrica com certificação **ISO 9001**, oferecemos serviços OEM/ODM confiáveis. Podemos personalizar válvulas de acordo com padrões específicos (WRAS, UL/FM, etc.), materiais e requisitos de atuação (elétricos, pneumáticos).

• Experiência global em projetos: Nossas válvulas, especialmente em grandes diâmetros, têm sido fornecidas com sucesso para projetos internacionais de infraestrutura, apoiadas por equipes técnicas e comerciais experientes.

Aplicações típicas:

• Rede Municipal de Transmissão e Distribuição de Água Potável

• Estações de tratamento de águas residuais e esgotos em grande escala

• Linhas de entrada e descarga de água de resfriamento de usinas de energia

• Circuitos de Água de Resfriamento Industrial (Siderurgia, Química, Petroquímica)

• Sistemas de irrigação e controle de inundações

Conclusão:

Para especificações técnicas, dados de engenharia específicos do projeto ou uma cotação para sua aplicação de grande diâmetro, entre em contato com Tianjin Worlds Valve Co., Ltd.
