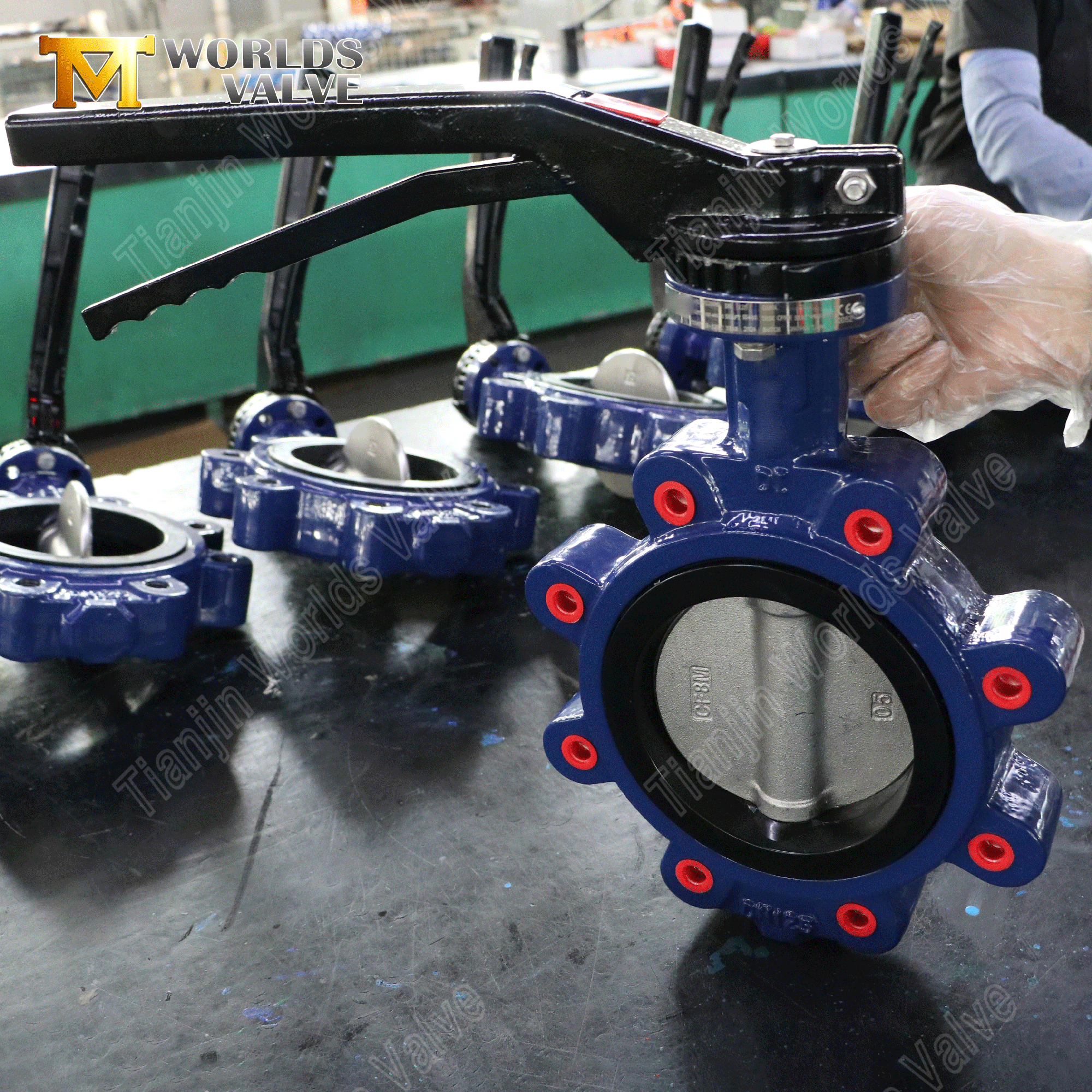

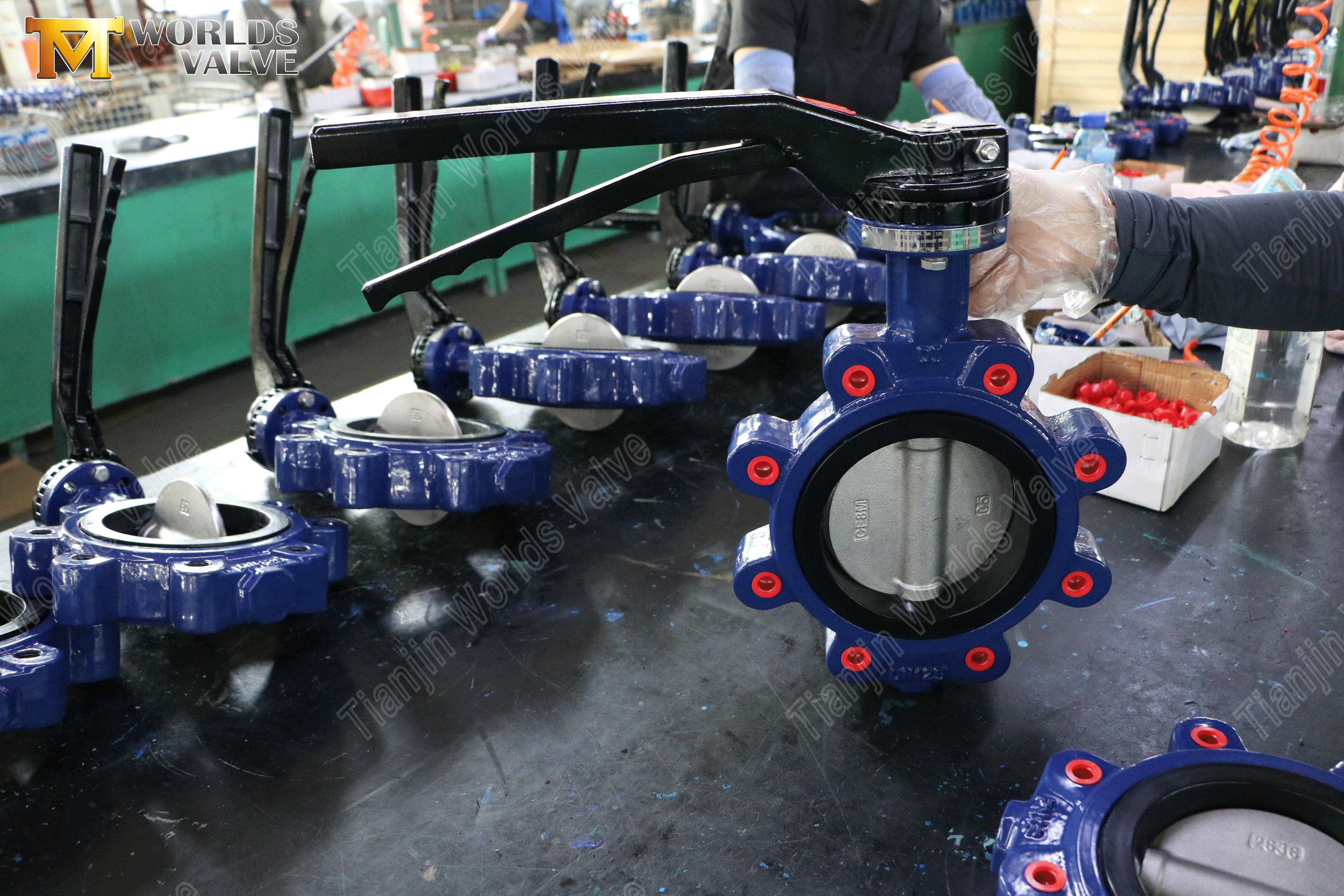

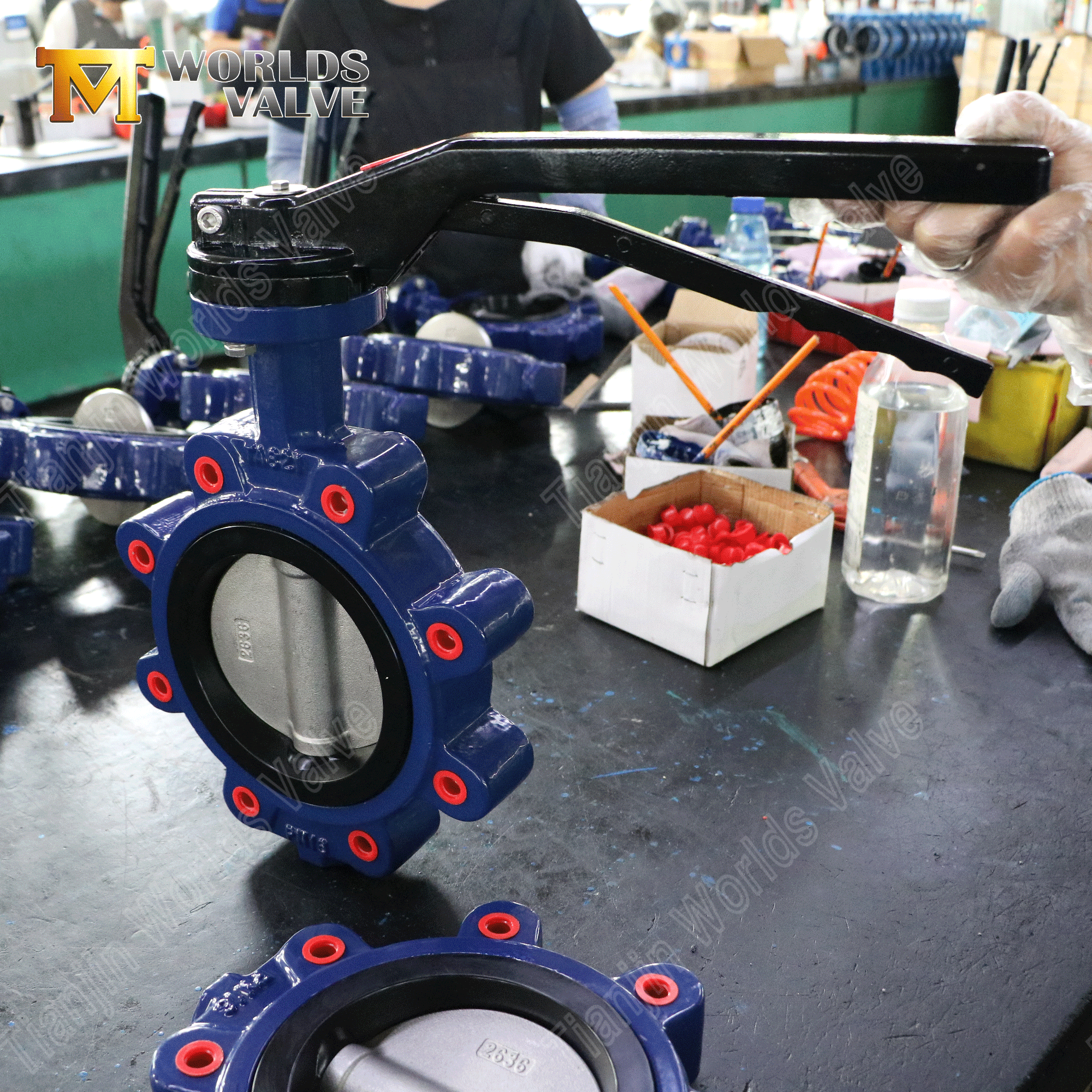

Válvula borboleta lug – PN16, alça de alumínio, fabricante OEM

Visão geral do produto

Uma válvula borboleta lug é um dispositivo de controle de fluxo de um quarto de volta que se distingue por seu design de terminal roscado - inserções roscadas em ambos os lados do corpo da válvula que permitem que ela seja aparafusada diretamente aos flanges do tubo, independentemente de cada lado.

Ao contrário das válvulas wafer que ficam imprensadas entre flanges e exigem desconexão total para remoção, o design do terminal permite um serviço sem saída: você pode remover a válvula de um lado da tubulação enquanto o outro lado permanece pressurizado e operacional. Isso o torna a escolha preferida para sistemas onde o isolamento de manutenção, a flexibilidade do pipeline e a redução do tempo de inatividade são essenciais.

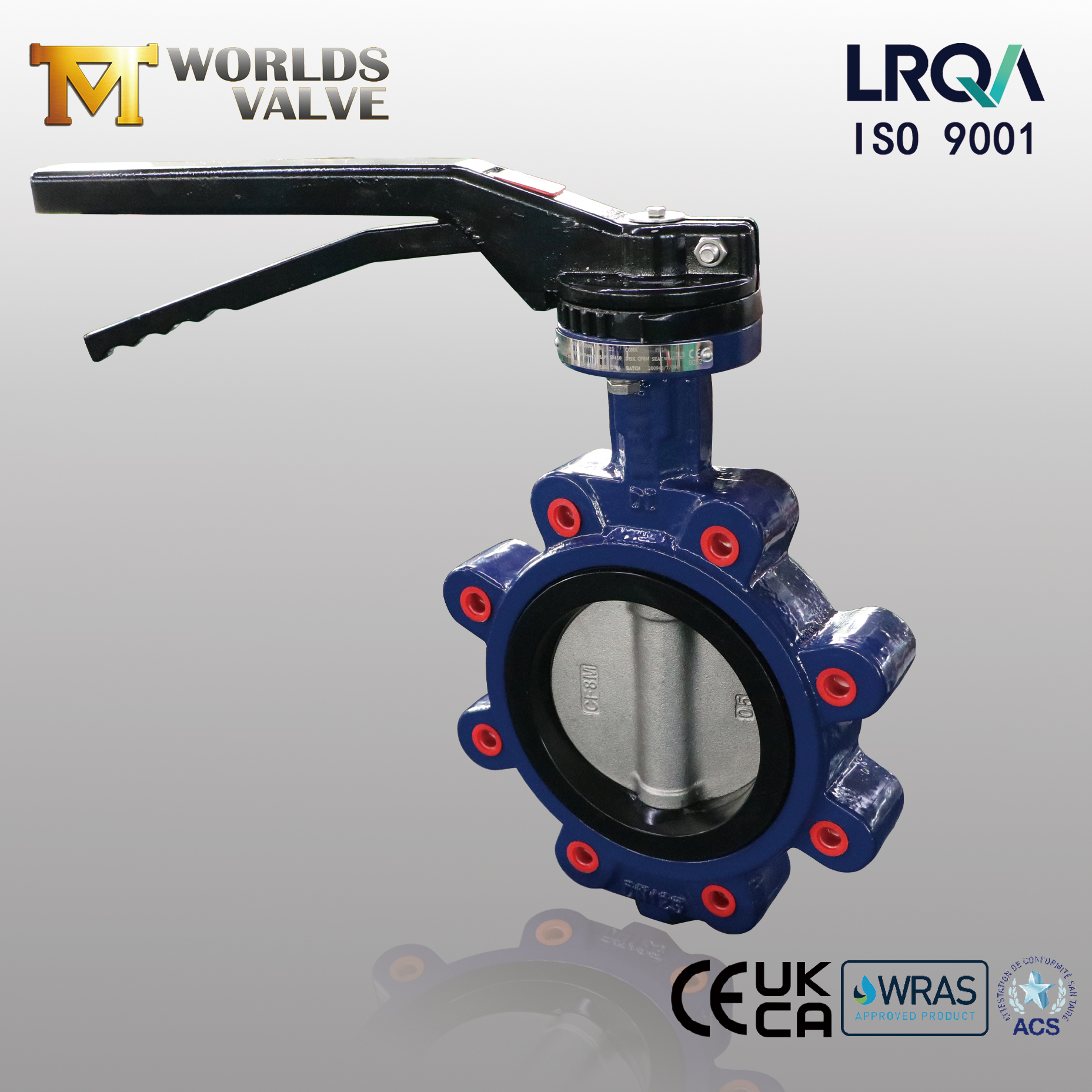

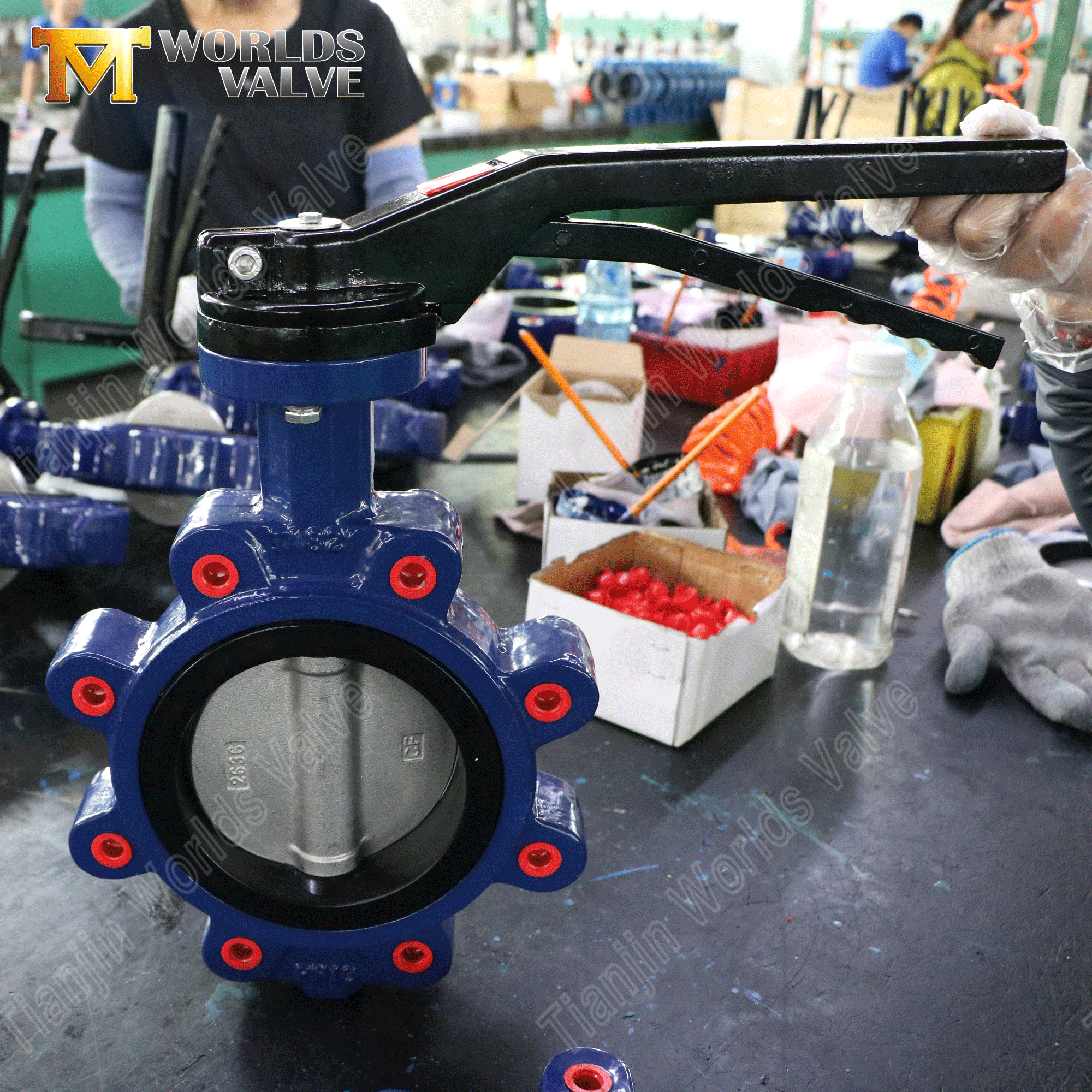

Este modelo apresenta um corpo DI (ferro dúctil) para resistência e durabilidade, um disco de aço inoxidável CF8M para resistência superior à corrosão, uma sede em EPDM para vedação confiável e uma alça de alumínio para operação manual leve e suave - classificada em PN16 (16 bar). A alça de alumínio reduz o peso geral da válvula e proporciona uma operação confortável e ergonômica, sem os problemas de corrosão das alças tradicionais de ferro fundido.

Como fabricante direto de OEM/ODM com mais de 19 anos de experiência em exportação, a Tianjin Worlds Valve Co., Ltd. oferece válvulas borboleta lug totalmente personalizáveis ​​– materiais, tamanhos, classificações de pressão, padrões de flange, revestimentos e atuadores – tudo adaptado às suas especificações exatas. Nossos produtos são exportados para mais de 50 países e contam com as certificações ISO 9001 (certificado pela LRQA), CE, UKCA, WRAS e ACS.

Introduzir:

Válvula borboleta Lug | Corpo em ferro dúctil | Disco CF8M | Alça de alumínio | PN16 | Fabricante OEM

Tianjin Worlds Valve Co., Ltd. – Sua fonte confiável para controle de fluxo durável e econômico

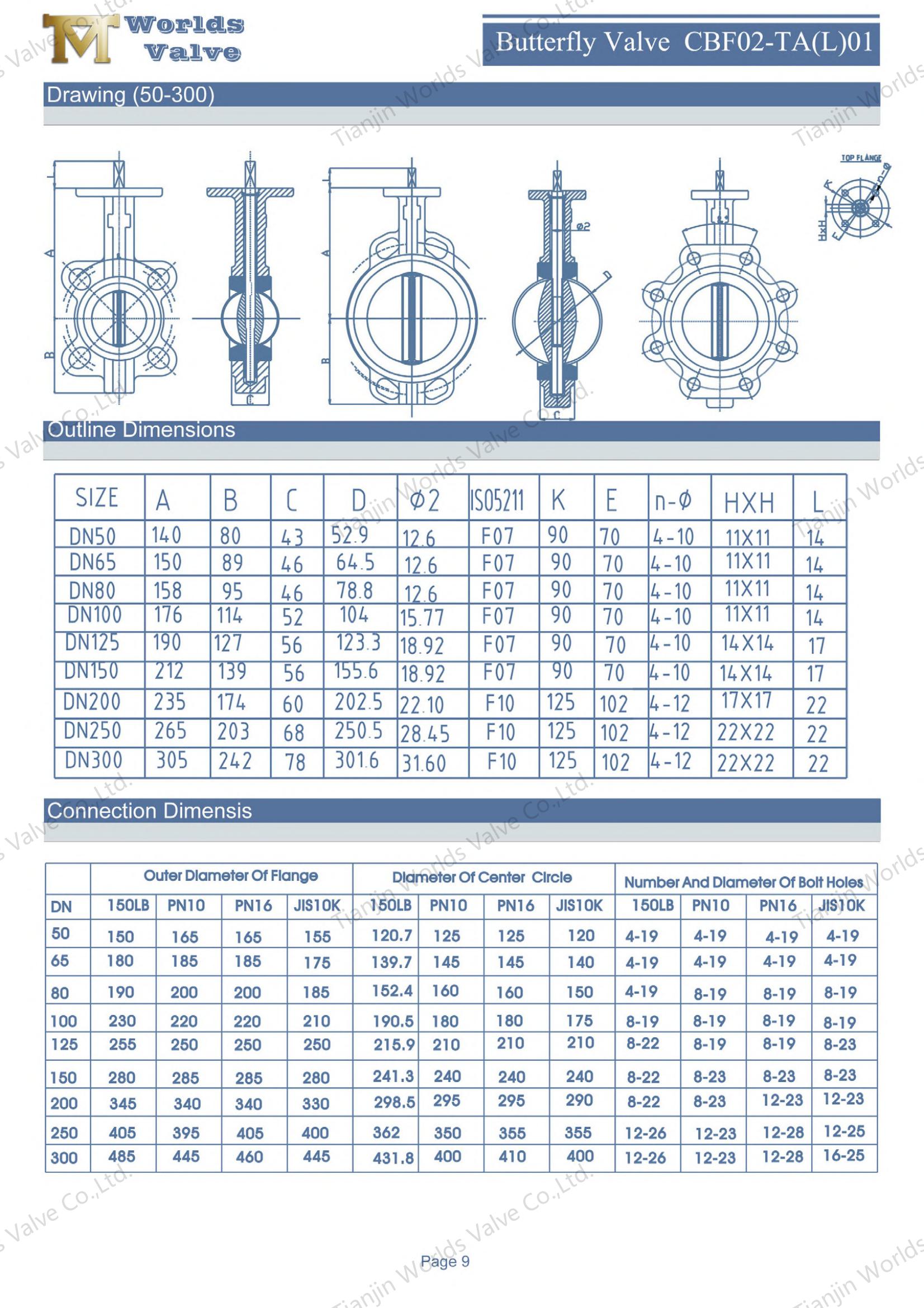

CBF02-TL01 - Informações detalhadas do produto

Especificações Técnicas

Este modelo é configurado com os seguintes parâmetros. Observe que cada item listado abaixo pode ser personalizado de acordo com suas necessidades específicas.

Principais recursos e vantagens

1. Projeto do tipo lug – serviço sem saída e isolamento de manutenção

• Montagem Independente na Tubulação – As alças roscadas em ambos os lados do corpo da válvula permitem que cada lado seja aparafusado independentemente aos flanges da tubulação, permitindo serviço em beco sem saída – a válvula pode ser instalada na extremidade de uma tubulação ou usada para isolar uma seção para manutenção.

• Manutenção simplificada – A válvula pode ser removida de um lado sem despressurizar ou desligar toda a tubulação – uma vantagem crítica em plantas onde o tempo de inatividade é caro.

• Rigidez Superior – O design do terminal oferece maior resistência estrutural do que os tipos wafer, suportando tensões, vibrações e expansão térmica do tubo.

• Vedação Bidirecional – Fornece fechamento confiável em ambas as direções do fluxo.

2. Material do Corpo – Ferro Dúctil (GGG40 / 500-7)

• Alta resistência – Oferece resistência à tração de ≥400 MPa e limite de escoamento de ≥250 MPa, proporcionando desempenho confiável sob picos de pressão PN16.

• Excelente resistência ao impacto – A estrutura nodular de grafite oferece resistência excepcional, suportando choques mecânicos e vibrações da tubulação sem fraturar.

• Proteção contra corrosão – Combinada com revestimento epóxi padrão (mínimo de 250 μm), o corpo resiste à corrosão em água, águas residuais e serviços industriais em geral.

3. Material do disco – aço inoxidável CF8M (AISI 316)

• Resistência superior à corrosão – O CF8M oferece excelente resistência à corrosão por pite e em fendas, particularmente em ambientes com cloreto, água do mar e meios agressivos.

• Ampla compatibilidade química – Adequado para água, águas residuais, produtos químicos suaves, ácidos e álcalis.

• Longa vida útil – As propriedades de resistência à corrosão do CF8M garantem uma vida útil prolongada mesmo em ambientes agressivos, reduzindo a frequência de substituição e os custos de manutenção.

4. Material do assento – EPDM

• Excelente resistência à água – O EPDM oferece excelente resistência à água, vapor e intempéries externas, tornando-o ideal para aplicações de abastecimento de água, águas residuais e HVAC.

• Boa resistência química – Resiste a ácidos diluídos, álcalis e uma ampla gama de produtos químicos para tratamento de água, incluindo cloro e ozônio.

• Ampla faixa de temperatura – Mantém propriedades de vedação de -20°C a +120°C.

• Fechamento estanque a bolhas – Fornece vedação bidirecional confiável, garantindo vazamento zero em ambas as direções do fluxo.

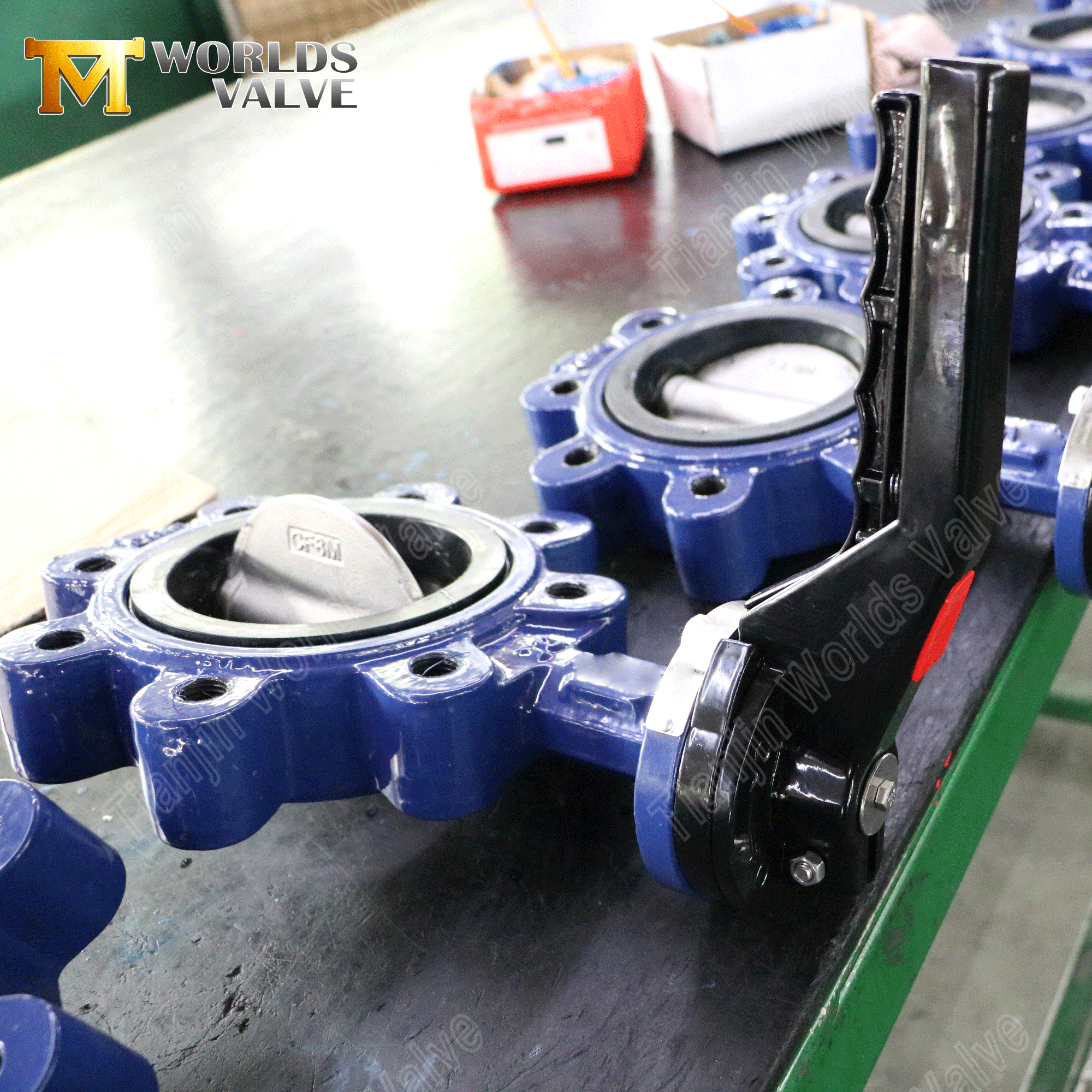

5. Alça de alumínio – leve e ergonômica

• Peso reduzido – O alumínio é significativamente mais leve que os cabos de ferro fundido ou ferro dúctil, reduzindo o peso geral da válvula e facilitando a instalação e a operação.

• Resistente à corrosão – O alumínio forma naturalmente uma camada protetora de óxido que resiste à corrosão, tornando-o adequado para ambientes externos e úmidos.

• Design ergonômico – A superfície lisa e o design equilibrado proporcionam uma aderência confortável e fácil operação, mesmo após uso prolongado.

• Placa de travamento incluída – A alça possui uma placa de travamento para travamento de posição, evitando operação acidental e garantindo manutenção segura.

6. Flange superior ISO 5211 – pronto para automação

Todas as nossas válvulas borboleta tipo lug apresentam um flange superior padrão ISO 5211, proporcionando intercambialidade universal para vários métodos de atuação:

• Alavanca manual – Controle liga-desliga manual rápido com placa de travamento (padrão para este modelo)

• Operador de engrenagem –Travamento automático com indicador de abertura/fechamento (tamanhos maiores)

• Atuadores Elétricos – Tipos liga-desliga ou modulantes com feedback de 4-20 mA

• Atuadores pneumáticos –Projetos de dupla ação ou retorno por mola (à prova de falhas)

• Atuadores Hidráulicos – Ambientes de alto torque, submarinos ou explosivos

Aplicações Típicas

As válvulas borboleta Lug com corpo DI, disco CF8M, sede em EPDM e manopla de alumínio são confiáveis ​​em uma ampla gama de indústrias:

• Abastecimento e Distribuição de Água – Adutoras municipais, estações elevatórias, redes de distribuição.

• Tratamento de Águas Residuais – Linhas de esgoto, estações de tratamento, sistemas de efluentes.

• Sistemas HVAC – Água gelada, água quente, sistemas de torre de resfriamento.

• Processamento Industrial – Linhas de água industriais em geral, água de resfriamento, fluidos de processo.

• Proteção contra incêndio – Linhas de água contra incêndio, sistemas de sprinklers, sistemas de dilúvio.

• Irrigação – Sistemas de irrigação agrícola e paisagística.

Por que escolher a válvula Tianjin Worlds?

• Qualidade em que você pode confiar. Nossa certificação ISO 9001:2015 é emitida pela LRQA, um dos organismos de certificação mais respeitados do mundo. Cada válvula vem com certificados de material e relatórios de teste de pressão – sem exceções.

• Especialistas em válvulas Lug. Temos ampla experiência na fabricação de válvulas borboleta tipo lug para projetos hídricos, industriais e municipais em todo o mundo.

• Vantagem do cabo de alumínio. Nossas alças de alumínio reduzem o peso da válvula e resistem à corrosão – ideais para instalações externas e aplicações onde o peso é importante.

• Personalização total. Materiais, tamanhos, classificações de pressão, padrões de flange (ANSI, DIN, JIS, BS), revestimentos (qualquer cor RAL), atuadores – tudo de acordo com sua especificação.

• Mais de 19 anos de experiência em exportação. Logística tranquila e suporte pós-venda para mais de 50 países na Europa, Américas, Oriente Médio e Sudeste Asiático.

• 100% Rastreabilidade. Certificados de materiais e relatórios de testes de pressão em todos os pedidos – sem exceções.

• Retorno rápido. Gerente de projeto dedicado; prazo de entrega típico de 15 a 40 dias. Visitas à fábrica são bem-vindas em Tianjin.

Entre em contato - personalize sua válvula Lug hoje mesmo:

Se você precisa desta configuração PN16 com alça de alumínio, um tamanho diferente, atuação automatizada ou um pacote completo de válvulas para um projeto de grande escala – estamos prontos para construir de acordo com suas especificações.

Envie-nos suas necessidades:

• Tamanho necessário e classificação de pressão

• Tipo de mídia e temperatura operacional

• Combinação de materiais preferida (corpo/disco/assento)

• Tipo de atuador (manual, de engrenagem, elétrico, pneumático, hidráulico)

• Padrão de flange e furação (ANSI, DIN, JIS, BS)

• Cor do revestimento (qualquer RAL)

• Quantidade desejada e porta de destino

Nossa equipe responderá em até 24 horas com um orçamento e proposta de engenharia.

Visitas à fábrica são bem-vindas – venha ver como fabricamos suas válvulas em Tianjin, China.

Entre em contato conosco agora e vamos construir sua válvula juntos.
