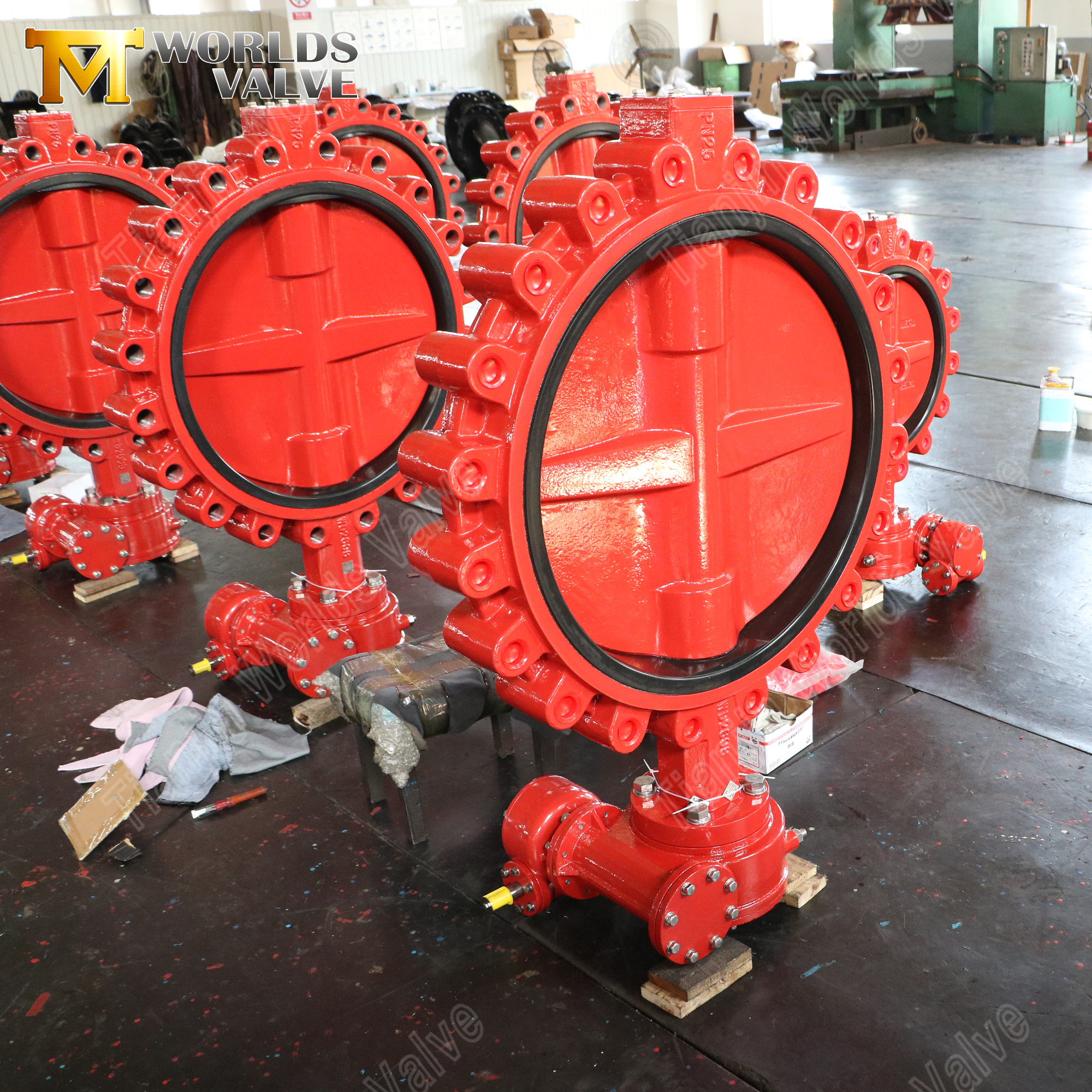

Válvula borboleta lug – sede WRAS EPDM, operada por engrenagem, DN50-DN1200

Visão geral do produto

Uma válvula borboleta lug é um dispositivo de controle de fluxo de um quarto de volta que se distingue por seu design de terminal roscado - inserções roscadas em ambos os lados do corpo da válvula que permitem que ela seja aparafusada diretamente aos flanges do tubo, independentemente de cada lado.

Ao contrário das válvulas wafer que ficam imprensadas entre flanges e exigem desconexão total para remoção, o design do terminal permite um serviço sem saída: você pode remover a válvula de um lado da tubulação enquanto o outro lado permanece pressurizado e operacional. Isso o torna a escolha preferida para sistemas onde o isolamento de manutenção, a flexibilidade do pipeline e a redução do tempo de inatividade são essenciais.

Este modelo apresenta um corpo e disco de ferro dúctil EN-GJS-400-15, uma sede EPDM aprovada pela WRAS para aplicações seguras de água potável, uma haste de aço inoxidável SS431 para transmissão de torque robusta e um operador de engrenagem helicoidal para controle manual suave e autotravante - classificado em PN25 (25 bar) e com acabamento em revestimento epóxi RAL 3013. Disponível em tamanhos de DN50 a DN1200, esta válvula foi projetada para serviço confiável e de longo prazo em sistemas de abastecimento de água, tratamento de águas residuais, HVAC e processamento industrial.

Como fabricante direto de OEM/ODM com mais de 15 anos de experiência em exportação, a Tianjin Worlds Valve Co., Ltd. oferece válvulas borboleta lug totalmente personalizáveis ​​– materiais, tamanhos, classificações de pressão, padrões de flange, revestimentos e atuadores – tudo adaptado às suas especificações exatas. Nossos produtos são exportados para mais de 50 países e contam com as certificações ISO 9001 (certificado pela LRQA), CE, UKCA, WRAS e ACS.

Introduzir:

Válvula borboleta Lug | Corpo e disco em ferro dúctil | Assento EPDM | Operado por engrenagem

Tianjin Worlds Valve Co., Ltd. – Sua fonte confiável para controle de fluxo durável e econômico

CBF02-TL01 - Informações detalhadas do produto

Especificações Técnicas

Este modelo é configurado com os seguintes parâmetros. Observe que cada item listado abaixo pode ser personalizado de acordo com suas necessidades específicas.

Principais recursos e vantagens

1. Projeto do tipo lug – serviço sem saída e isolamento de manutenção

• Montagem Independente na Tubulação – As alças roscadas em ambos os lados do corpo da válvula permitem que cada lado seja aparafusado independentemente aos flanges da tubulação, permitindo serviço em beco sem saída – a válvula pode ser instalada na extremidade de uma tubulação ou usada para isolar uma seção para manutenção.

• Manutenção simplificada – A válvula pode ser removida de um lado sem despressurizar ou desligar toda a tubulação – uma vantagem crítica em plantas onde o tempo de inatividade é caro.

• Rigidez Superior – O design do terminal oferece maior resistência estrutural do que os tipos wafer, suportando tensões, vibrações e expansão térmica do tubo.

• Vedação Bidirecional – Fornece fechamento confiável em ambas as direções do fluxo.

2. Material do corpo e do disco – Ferro Dúctil EN-GJS-400-15 (GGG40)

• Alta resistência –EN-GJS-400-15 oferece resistência à tração de ≥400 MPa e limite de escoamento de ≥250 MPa, com alongamento mínimo de 15% – proporcionando desempenho confiável sob picos de pressão PN25 e expansão térmica.

• Excelente resistência ao impacto – A estrutura nodular de grafite oferece resistência excepcional, suportando choques mecânicos e vibrações da tubulação sem fraturar.

• Proteção contra corrosão – Combinado com revestimento epóxi RAL 3013, o corpo e o disco resistem à corrosão em água, águas residuais e serviços industriais em geral.

3. Material do assento - EPDM aprovado pelo WRAS

• Água Potável Segura – A sede EPDM possui aprovação WRAS (Water Regulations Advisory Scheme), tornando-a totalmente compatível com sistemas de abastecimento de água potável no Reino Unido e outras regiões que exigem certificação WRAS.

• Excelente resistência à água – O EPDM oferece excelente resistência à água, vapor e intempéries externas, tornando-o ideal para aplicações de abastecimento de água, águas residuais e HVAC.

• Ampla faixa de temperatura – Mantém propriedades de vedação de -20°C a +120°C.

• Fechamento estanque a bolhas – Fornece vedação bidirecional confiável, garantindo vazamento zero em ambas as direções do fluxo.

4. Material da haste – aço inoxidável SS431

• Alta resistência –SS431 é um aço inoxidável martensítico que oferece excelente resistência mecânica e tenacidade, com resistência à tração de 800–1000 MPa – significativamente superior ao aço inoxidável 304/316 para transmissão de torque confiável.

• Resistência superior ao desgaste – A superfície endurecida resiste a escoriações e desgaste durante ciclos repetidos, tornando-a adequada para aplicações em hastes de válvulas.

• Boa resistência à corrosão –SS431 oferece a melhor resistência à corrosão de todos os aços inoxidáveis ​​martensíticos, com alta dureza (248–302 HB) garantindo durabilidade a longo prazo.

• Design à prova de explosão – O mecanismo de retenção evita a ejeção acidental da haste sob picos de pressão.

5. Operador de engrenagem helicoidal – controle suave e de travamento automático

• Design de travamento automático – A engrenagem helicoidal é autotravante, de modo que o disco permanece na posição mesmo sob pressão de fluxo – não são necessários dispositivos de travamento adicionais.

• Indicador de posição aberta-fechada – O indicador integrado mostra rapidamente a posição da válvula.

• Torque operacional reduzido – A relação de transmissão multiplica o torque de entrada manual, tornando a operação suave e sem esforço – particularmente importante para tamanhos maiores onde o torque da alavanca manual é muito alto para uma operação confortável.

• Montagem ISO 5211 – O flange superior padronizado permite fácil atualização para atuação elétrica ou pneumática, se necessário.

6. Revestimento RAL 3013 – Proteção Durável e Alta Visibilidade

• Tomato Red Finish –RAL 3013 é um vermelho quente e terroso com um tom suave de tomate e tijolo – um vermelho nitidamente escuro e saturado (LRV = 8,47) que proporciona uma presença visual vívida.

• Proteção superior contra corrosão – O revestimento de resina epóxi oferece excelente resistência ao impacto, abrasão e ataque químico.

• Alta Visibilidade – O arrojado acabamento vermelho torna a válvula facilmente identificável em ambientes industriais, auxiliando nos procedimentos de segurança e manutenção.

7. Classificação PN25 – Maior capacidade de pressão

• Manuseio de pressão superior – avaliada em PN25 (25 bar/363 psi), esta válvula suporta pressões de sistema significativamente mais altas do que as válvulas PN10/PN16 padrão – ideal para abastecimento de água em edifícios altos, processamento industrial e sistemas de tubulação com requisitos de pressão elevados.

• Construção durável – O corpo EN-GJS-400-15 e a haste SS431 garantem uma operação confiável sob condições sustentadas de alta pressão e surtos transitórios.

• Aplicação versátil – A compatibilidade com PN25 expande a adequação da válvula para uma ampla gama de aplicações exigentes, incluindo redes bombeadas e redes de distribuição pressurizadas.

Aplicações Típicas

As válvulas borboleta Lug com corpo EN-GJS-400-15, sede WRAS EPDM, classificação PN25 e operador de engrenagem são confiáveis ​​em uma ampla gama de setores:

• Abastecimento e distribuição de água – Redes de água potável, abastecimento de edifícios altos, estações de bombeamento – a classificação PN25 suporta pressões elevadas do sistema; A aprovação WRAS garante a segurança da água potável.

• Tratamento de Águas Residuais – Linhas de esgoto, estações de tratamento, sistemas de efluentes.

• Sistemas HVAC – Água gelada, água quente, sistemas de torre de resfriamento.

• Processamento Industrial – Linhas de água industriais em geral, água de resfriamento, fluidos de processo.

• Proteção contra incêndio – Linhas de água contra incêndio, sistemas de sprinklers, sistemas de dilúvio.

• Irrigação – Sistemas de irrigação agrícola e paisagística.

Por que escolher a válvula Tianjin Worlds?

• Qualidade em que você pode confiar. Nossa certificação ISO 9001:2015 é emitida pela LRQA, um dos organismos de certificação mais respeitados do mundo. Cada válvula vem com certificados de material e relatórios de teste de pressão – sem exceções.

• Assentos EPDM com certificação WRAS. Nossos assentos EPDM possuem aprovação WRAS, garantindo total conformidade com os regulamentos de água potável – um requisito crítico para projetos de abastecimento de água no Reino Unido e em outros mercados regulamentados pelo WRAS.

• Capacidade de pressão PN25. Classificadas em PN25, nossas válvulas borboleta lug suportam pressões de sistema mais altas do que as válvulas padrão, tornando-as adequadas para edifícios altos, processamento industrial e redes de distribuição pressurizadas.

• Especialistas em válvulas Lug. Temos ampla experiência na fabricação de válvulas borboleta tipo lug para projetos hídricos, industriais e municipais em todo o mundo.

• Ampla faixa de tamanho. Do DN50 ao DN1200, cobrimos todo o espectro de requisitos de tubulação industrial.

• Personalização total. Materiais, padrões de flange (ANSI, DIN, JIS, BS), revestimentos (qualquer cor RAL), atuadores – tudo de acordo com sua especificação.

• Mais de 19 anos de experiência em exportação. Logística tranquila e suporte pós-venda para mais de 50 países na Europa, Américas, Oriente Médio e Sudeste Asiático.

• 100% Rastreabilidade. Certificados de materiais e relatórios de testes de pressão em todos os pedidos – sem exceções.

• Retorno rápido. Gerente de projeto dedicado; prazo de entrega típico de 15 a 40 dias. Visitas à fábrica são bem-vindas em Tianjin.

Entre em contato - personalize sua válvula Lug hoje mesmo:

Se você precisa desta configuração PN25 com sede WRAS EPDM e revestimento RAL 3013, um tamanho diferente dentro de nossa linha DN50–DN1200 ou um design totalmente personalizado – estamos prontos para construir de acordo com suas especificações.

Envie-nos suas necessidades:

• Tamanho necessário e classificação de pressão

• Tipo de mídia e temperatura operacional

• Combinação de materiais preferida (corpo/disco/assento)

• Tipo de atuador (manual, de engrenagem, elétrico, pneumático, hidráulico)

• Padrão de flange e furação (ANSI, DIN, JIS, BS)

• Cor do revestimento (qualquer RAL)

• Quantidade desejada e porta de destino

Nossa equipe responderá em até 24 horas com um orçamento e proposta de engenharia.

Visitas à fábrica são bem-vindas – venha ver como fabricamos suas válvulas em Tianjin, China.

Entre em contato conosco agora e vamos construir sua válvula juntos.
