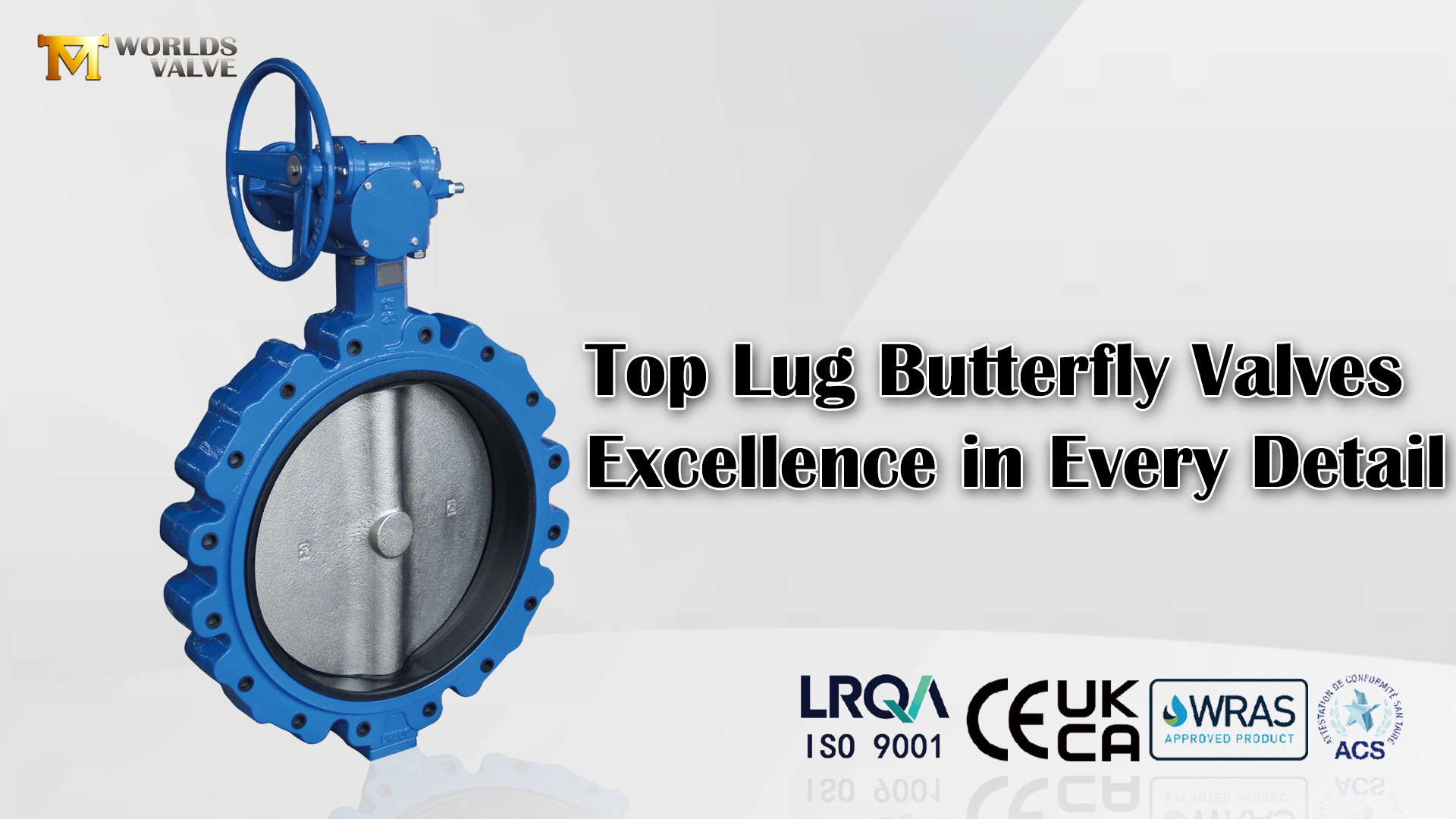

Válvula borboleta lug de 20 polegadas | Corpo e disco DI, assento EPDM | Operador de engrenagem helicoidal

Principais recursos e vantagens:

1. Lug Body – Capacidade de serviço bidirecional sem saída

• Inserções roscadas permitem conexão aparafusada a um único flange para isolamento de fim de linha.

• Classificado para serviço bidirecional com pressão nominal total, tornando-o ideal para pontos de isolamento, conexões de expansão de sistema e desligamentos de manutenção.

• Compatível com flanges ANSI 125# e 150#, flanges EN 1092 PN10/PN16 e JIS 10K.

2. Corpo e disco de ferro dúctil – alta resistência e resistência ao impacto

• Corpo e disco fundidos em ferro dúctil (GGG40/500-7), proporcionando resistência à tração >400 MPa (65 ksi) e excelente alongamento (~15%).

• Oferece alta resistência ao impacto e ductilidade superior em comparação ao ferro fundido cinzento.

• O revestimento epóxi (qualquer cor RAL, espessura mínima de 250 μm) oferece excelente proteção contra corrosão externa.

3. Assento EPDM – Vedação confiável para serviços de água

• EPDM (monômero de etileno propileno dieno) oferece vedação à prova de bolhas (Classe VI) para água, água tratada e produtos químicos suaves.

• Excelente resistência à água, vapor, ozônio, UV e envelhecimento – ideal para instalações externas e enterradas.

• Faixa de temperatura: -20°C a +120°C.

• Opções de atualização: NBR (para óleo/combustível) ou Viton (para produtos químicos agressivos/altas temperaturas) disponíveis mediante solicitação.

4. Operador de engrenagem helicoidal – controle manual suave e com travamento automático

• A alta redução de engrenagem proporciona operação sem esforço para válvulas de 20 polegadas, mesmo sob pressão diferencial.

• O mecanismo de travamento automático mantém o disco em qualquer posição sem desviar – não é necessário freio mecânico.

• O indicador visual de posição na caixa de engrenagens permite a verificação rápida do status da válvula.

• O flange superior ISO 5211 permite a montagem direta de atuadores elétricos ou pneumáticos para operação automatizada.

5. Projeto comprovado de grande diâmetro

• A operação da engrenagem é padrão para tamanhos de 12 polegadas e superiores – a operação da alça está disponível apenas até 10 polegadas.

• Em conformidade com os padrões MSS SP-67 e API 609.

• As vedações duplas da haste evitam vazamentos externos e protegem os componentes internos em ambientes exigentes.

6. Solução OEM/ODM totalmente personalizável

• Materiais do disco: Ferro dúctil (padrão), CF8, CF8M, duplex, super duplex, bronze de alumínio.

• Materiais do assento: EPDM (padrão), NBR, Viton, PTFE – opções substituíveis ou vulcanizadas.

• Materiais do corpo: Ferro dúctil (padrão), aço carbono WCB, CF8, CF8M.

• Classificações de pressão: PN10, PN16, Classe 150, JIS 10K.

• Padrões de flange: EN 1092-2, ANSI B16.5 Classe 150, AS2129, JIS B2220.

• Operação: Engrenagem sem-fim (padrão), alavanca manual, atuador elétrico, atuador pneumático.

• Certificações: ISO 9001, CE, UKCA, WRAS, ACS disponíveis mediante solicitação.

Por que escolher a válvula Tianjin Worlds?

1. Fabricante direto OEM/ODM – Produzimos em nossa própria fábrica com certificação ISO 9001, não apenas em uma empresa comercial. Cada válvula borboleta lug de 20 polegadas é fabricada de acordo com suas especificações exatas.

2. Especialização em Grandes Diâmetros – Nossa experiência em fabricação inclui válvulas até DN1200 (48 polegadas), com rigoroso controle de qualidade e testes para produtos de grande diâmetro.

3. Combinações de materiais comprovadas – O corpo e o disco em ferro dúctil combinados com a sede em EPDM proporcionam desempenho confiável para aplicações hídricas e municipais. Para mídias mais exigentes, estão disponíveis opções de atualização (disco CF8M, assento Viton, etc.).

4. Capacidade de serviço sem saída – O design do terminal e a classificação de pressão nominal completa garantem isolamento confiável em aplicações de fim de linha e de corte de manutenção.

5. Qualidade Certificada – Certificação ISO 9001 com certificações CE, UKCA, WRAS e ACS disponíveis mediante solicitação para atender aos requisitos do mercado global.

6. Documentação completa – Certificados de materiais (relatórios de teste de moinho) e relatórios de teste de pressão fornecidos com cada pedido.

7. Experiência global em exportação – Fornecendo válvulas para mais de 50 países com logística confiável e suporte técnico.

Conclusão:

Nós convidamos você a entre em contato conosco para uma cotação competitiva ou para marcar uma visita à nossa fábrica. Nossa equipe de engenharia está pronta para discutir seus requisitos específicos de meio, temperatura e pressão – se você precisa de uma válvula borboleta tipo lug PN16 padrão de 20 polegadas ou de uma solução totalmente personalizada com materiais ou atuação especiais.
