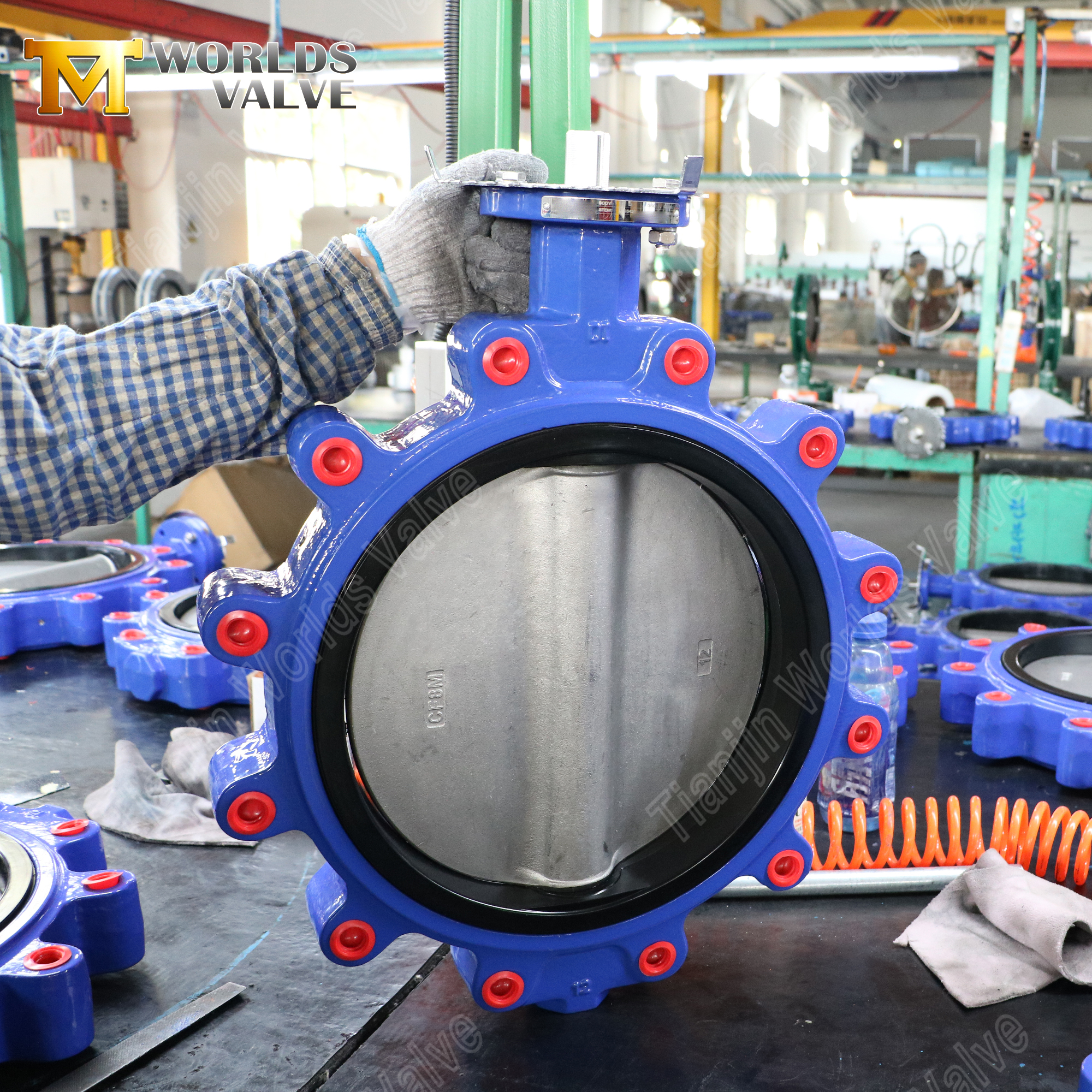

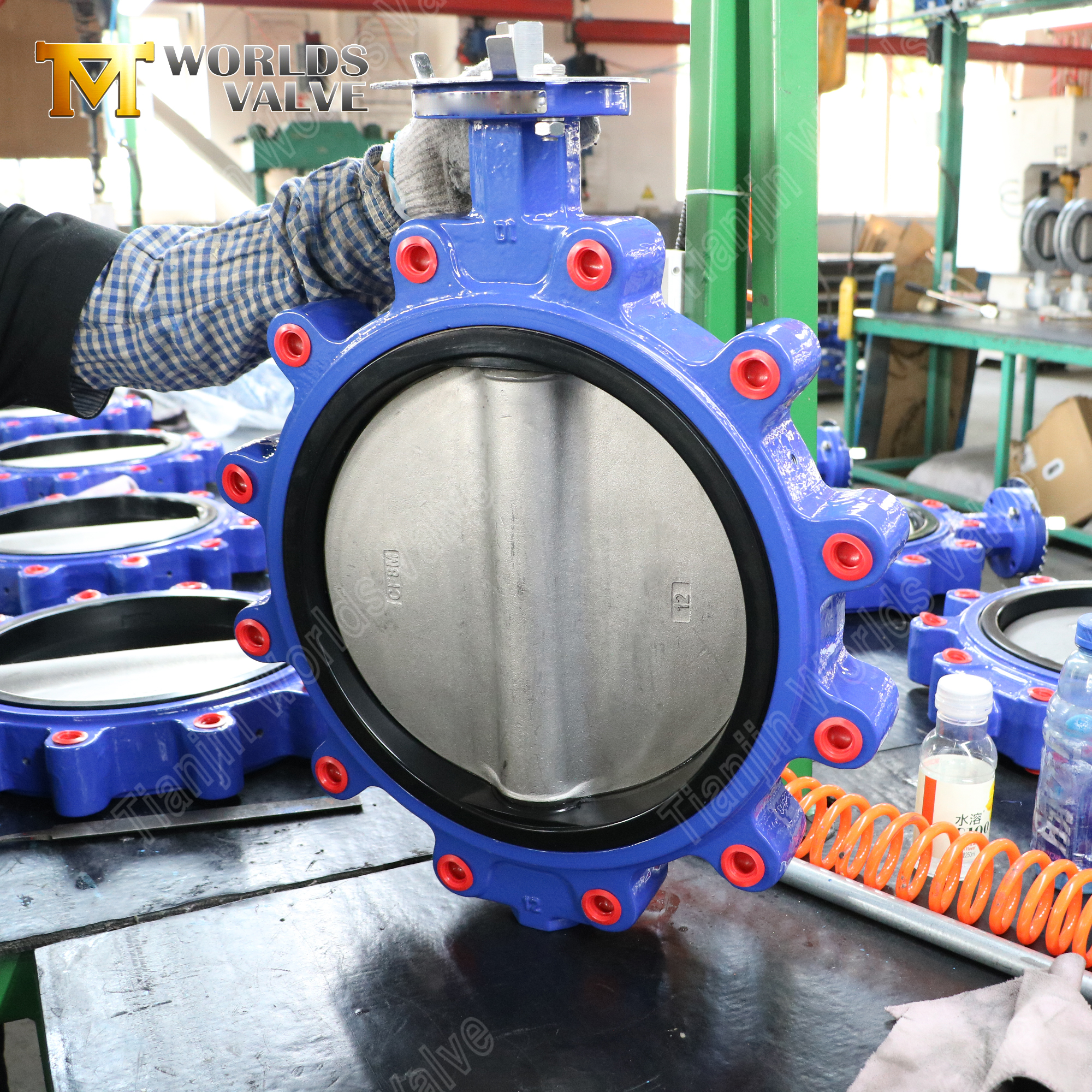

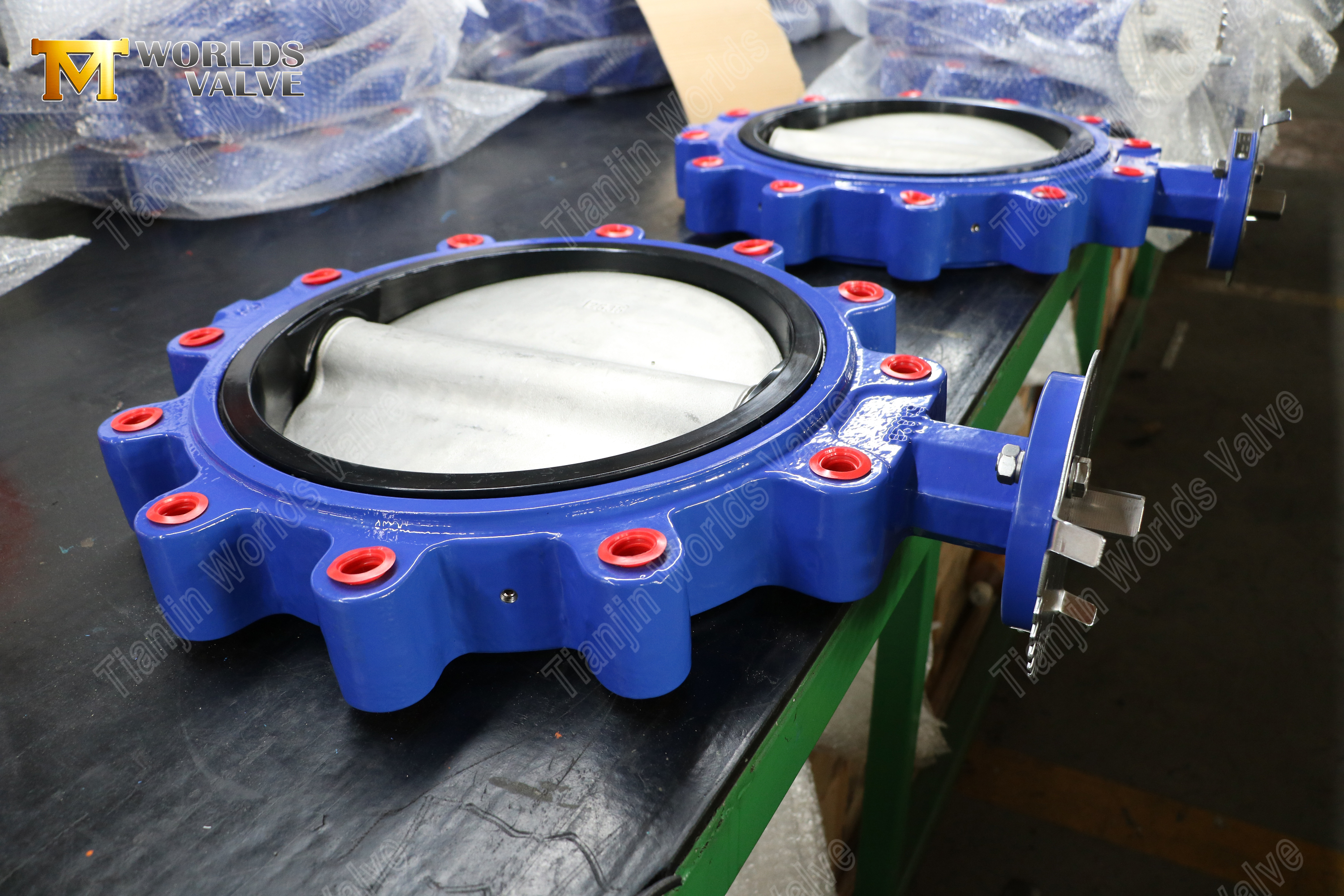

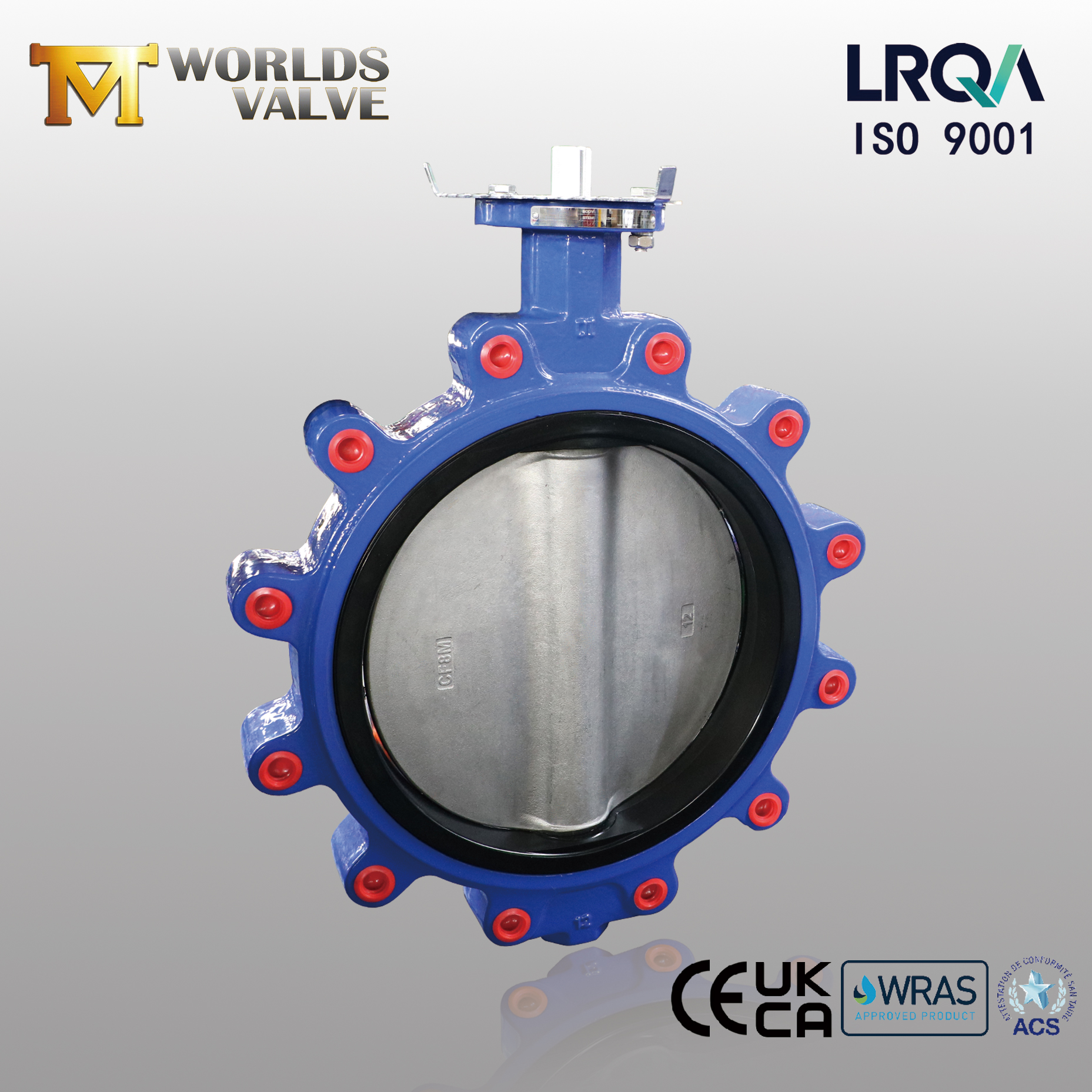

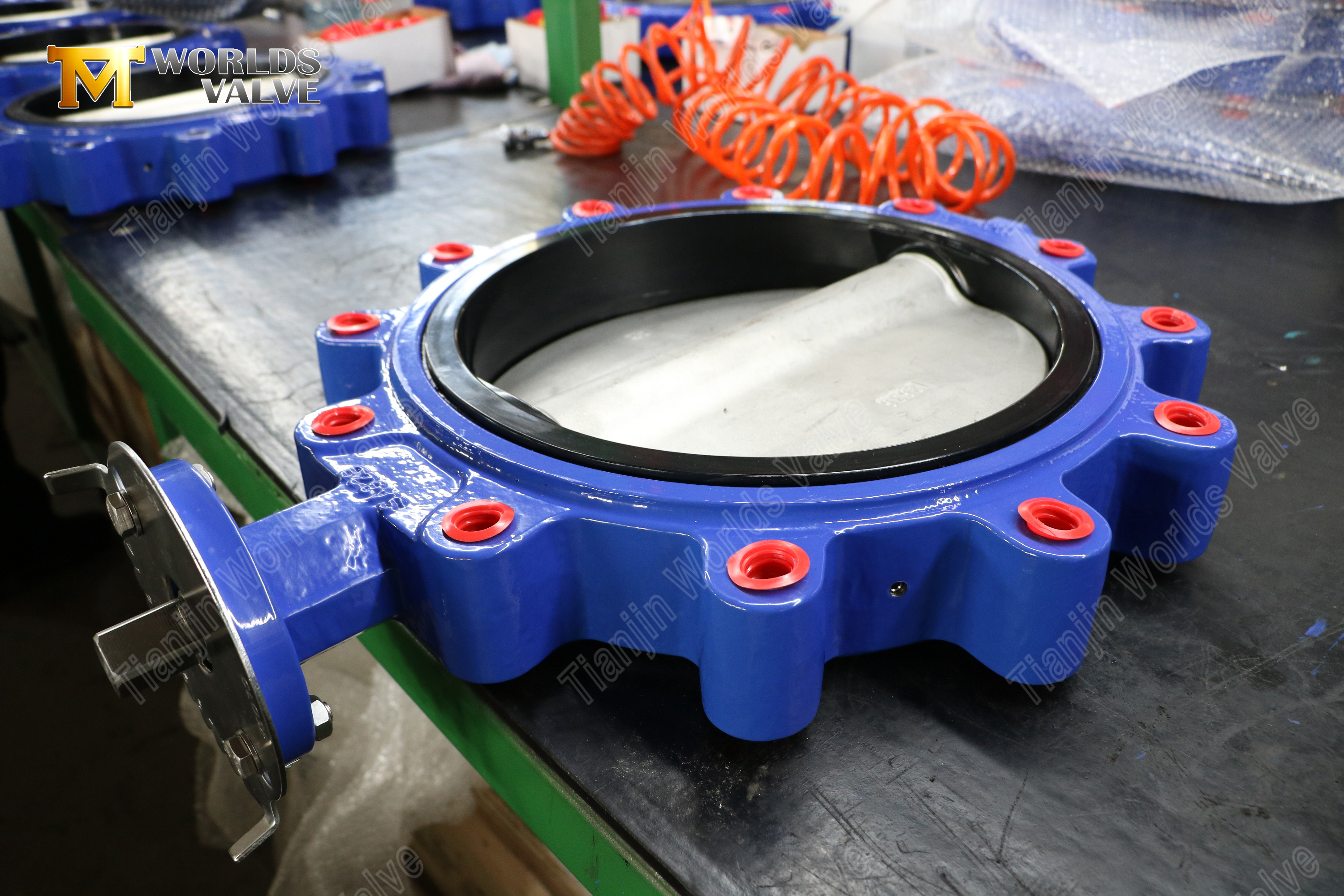

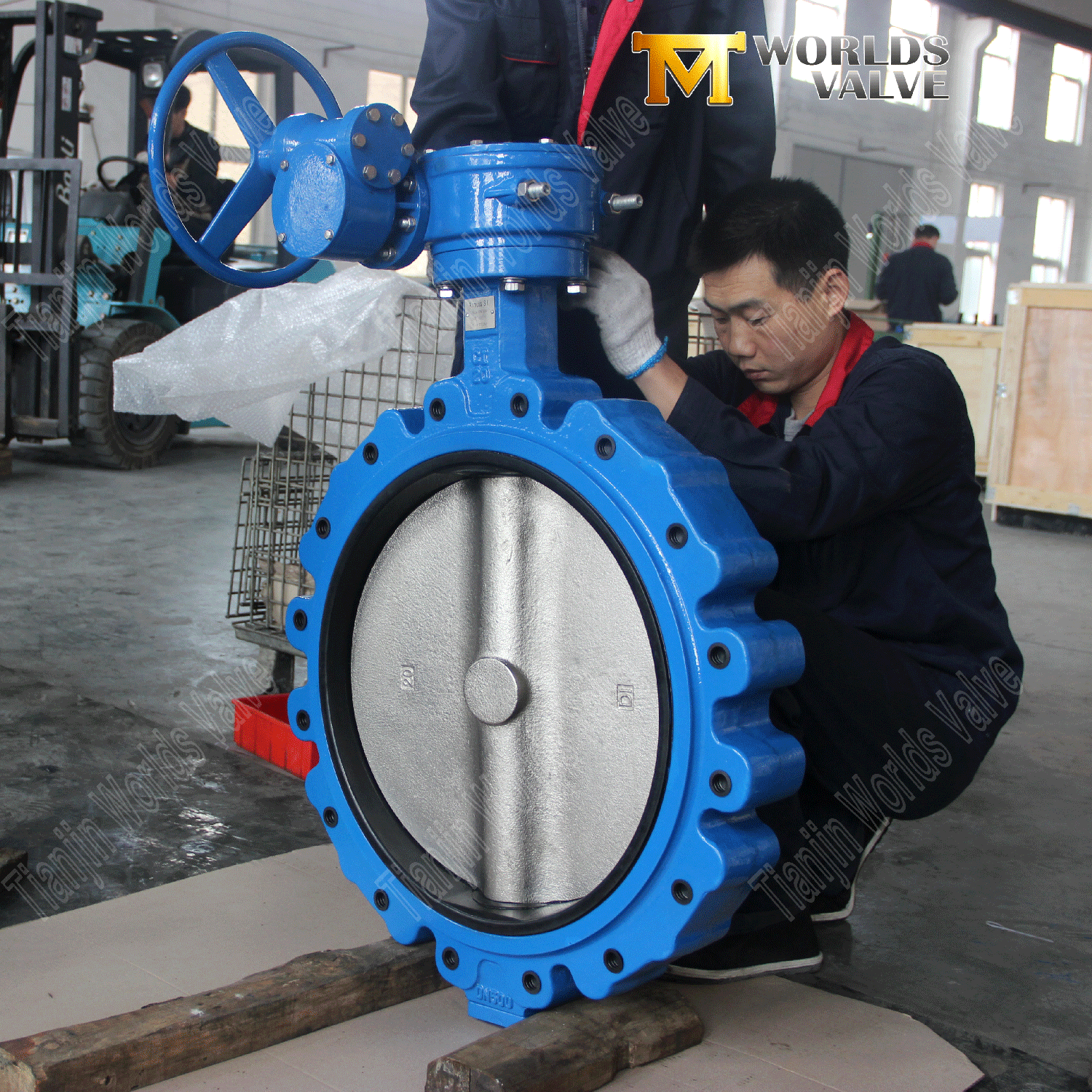

Válvula borboleta lug - sede NBR, disco CF8M, fabricante OEM

Visão geral do produto

Uma válvula borboleta lug é um dispositivo de controle de fluxo de um quarto de volta com inserções roscadas em ambos os lados do corpo, permitindo que cada lado seja aparafusado independentemente aos flanges do tubo. Este projeto permite um serviço sem saída – a válvula pode ser removida de um lado da tubulação enquanto o outro lado permanece pressurizado, tornando o isolamento de manutenção mais rápido e seguro.

Este modelo de 12 polegadas apresenta um corpo de ferro dúctil, um disco de aço inoxidável CF8M para resistência superior à corrosão, uma sede NBR para vedação confiável em serviços de óleo e combustível e uma haste SS420 para transmissão de torque robusta. A sede em NBR torna esta válvula particularmente adequada para meios que contenham hidrocarbonetos, óleos e combustíveis – onde o EPDM se degradaria.

Como fabricante direto de OEM/ODM com mais de 15 anos de experiência em exportação, a Tianjin Worlds Valve Co., Ltd. personaliza materiais, tamanhos, classificações de pressão, padrões de flange, revestimentos e atuadores de acordo com suas necessidades exatas. Os produtos são exportados para mais de 50 países e apoiados pelas certificações ISO 9001 (certificado pela LRQA), CE, UKCA, WRAS e ACS.

Introduzir:

Válvula borboleta Lug | Assento NBR | Corpo DI | Disco CF8 M | Fabricante OEM

Tianjin Worlds Valve Co., Ltd. – Sua fonte confiável para controle de fluxo durável e econômico

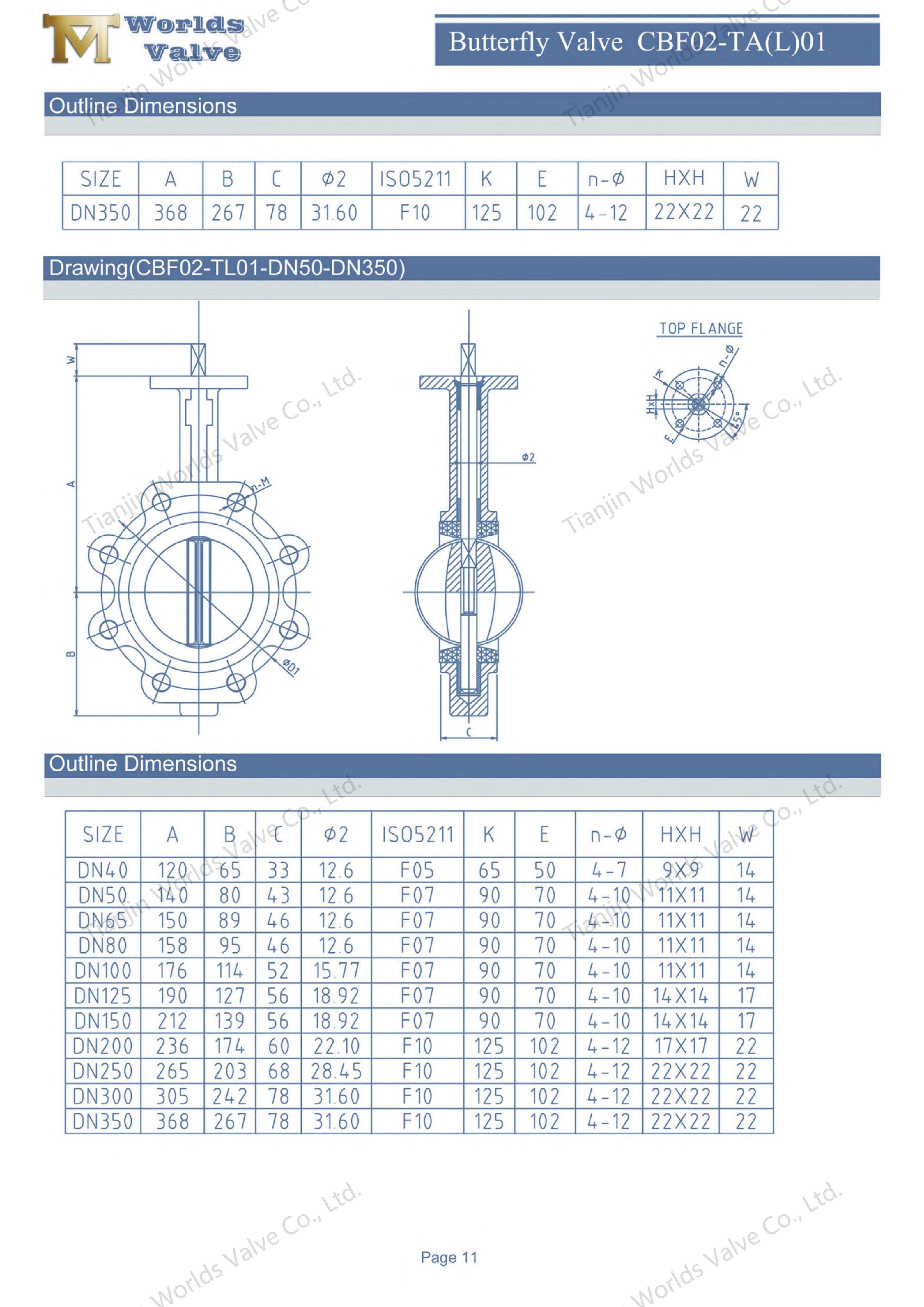

CBF02-TL01 - Informações detalhadas do produto

Especificações Técnicas

Este modelo é configurado com os seguintes parâmetros. Observe que cada item listado abaixo pode ser personalizado de acordo com suas necessidades específicas.

Principais recursos e vantagens

1. Projeto do tipo lug – serviço sem saída e isolamento de manutenção

• Aparafusamento independente – As alças roscadas em ambos os lados permitem que cada flange seja parafusado separadamente, permitindo serviço sem saída e manutenção isolada sem desligamento total da tubulação.

• Rigidez Superior – O design do terminal resiste melhor à tensão, vibração e expansão térmica do tubo do que os tipos wafer.

• Alinhamento mais fácil – As válvulas podem ser centralizadas e alinhadas antes do aperto final dos parafusos, reduzindo o tempo de instalação.

2. Material do Corpo – Ferro Dúctil (GGG40)

• Alta Resistência – Resistência à tração ≥400 MPa, confiável sob picos de pressão.

• Resistência ao Impacto – A estrutura nodular de grafite resiste a choques mecânicos e vibrações.

• Proteção contra corrosão – O revestimento epóxi (mínimo de 250 μm) resiste à corrosão externa em água e ambientes industriais.

3. Material do disco – aço inoxidável CF8M (AISI 316)

• Resistência superior à corrosão – Excelente resistência à corrosão por pites e frestas, particularmente em ambientes de cloreto.

• Ampla compatibilidade química – Adequado para água, produtos químicos suaves, ácidos e álcalis.

• Longa vida útil – Prolonga a vida útil da válvula em meios agressivos, reduzindo a frequência de substituição.

4. Material do assento – NBR (borracha nitrílica)

• Excelente resistência a óleo e combustível – O NBR é formulado especificamente para suportar óleos minerais, graxas e combustíveis de hidrocarbonetos, tornando-o ideal para sistemas petroquímicos e de manuseio de óleo.

• Boa resistência à abrasão – Suporta desgaste causado por pequenas partículas e ciclagem frequente.

• Ampla faixa de temperatura – Mantém a vedação de -20°C a +100°C.

• Fechamento estanque a bolhas – Vedação bidirecional confiável para óleo, combustível e serviços industriais em geral.

5. Material da haste – aço inoxidável SS420

• Alta Resistência –Aço inoxidável martensítico com alta resistência à tração para transmissão de torque confiável.

• Resistente ao desgaste – A superfície endurecida resiste a escoriações e desgaste durante ciclos repetidos.

• Design à prova de explosão – O mecanismo de retenção evita a ejeção acidental da haste sob picos de pressão.

6. Flange superior ISO 5211 – pronto para automação

• Interface Padronizada – Aceita alavanca manual, operador de engrenagem, atuadores elétricos, pneumáticos ou hidráulicos.

• Atualização Fácil – Altere o método de atuação sem substituir o corpo da válvula.

Aplicações Típicas

As válvulas borboleta Lug com sede NBR, corpo DI e disco CF8M são confiáveis ​​em uma ampla gama de setores:

Garantia de qualidade e certificações

Cada válvula borboleta lug passa por um rigoroso controle de qualidade em nossas instalações com certificação ISO 9001:2015 auditadas pela LRQA:

• Teste de pressão 100% (concha e sede) de acordo com EN 12266 ou API 598.

• Inspeção dimensional contra desenhos aprovados.

• Verificação de material com certificados de teste de moinho rastreáveis ​​(MTC).

Certificações:

• ISO 9001:2015 – Sistema de gestão da qualidade (certificado pela LRQA)

• Conformidade de segurança CE-UE

• Avaliação de conformidade UKCA – Reino Unido

• Aprovação de água potável WRAS – Reino Unido (disponível mediante solicitação)

• Certificação de saúde ACS – Francesa (disponível mediante solicitação)

Por que escolher a válvula Tianjin Worlds?

• Qualidade em que você pode confiar. ISO 9001:2015 certificado pela LRQA. Cada válvula vem com certificados de material e relatórios de teste de pressão.

• Experiência em assentos NBR. As sedes NBR são formuladas para serviços de petróleo, combustível e hidrocarbonetos – onde o EPDM falharia. Combinamos o material certo do assento com a sua mídia.

• Especialistas em válvulas Lug. Ampla experiência na fabricação de válvulas borboleta tipo lug para projetos industriais, de petróleo e gás em todo o mundo.

• Personalização total. Materiais, tamanhos, classificações de pressão, padrões de flange (ANSI, DIN, JIS, BS), revestimentos, atuadores – tudo adaptado às suas especificações.

• Mais de 19 anos de experiência em exportação. Atendendo mais de 50 países na Europa, Américas, Oriente Médio e Ásia-Pacífico.

• 100% Rastreabilidade. Certificados de materiais e relatórios de testes de pressão em cada pedido.

• Retorno rápido. Gerente de projeto dedicado; prazo de entrega típico de 20 a 30 dias. Visitas à fábrica são bem-vindas em Tianjin.

Entre em contato – Personalize sua válvula Lug hoje mesmo:

Se você precisa desta configuração de 12 polegadas com assento NBR, de um tamanho diferente ou de um design totalmente personalizado – estamos prontos para construir de acordo com suas especificações.

Envie-nos suas necessidades:

• Tamanho necessário e classificação de pressão

• Tipo de mídia e temperatura operacional

• Combinação de materiais preferida (corpo/disco/assento/haste)

• Tipo de atuador (manual, de engrenagem, elétrico, pneumático, hidráulico)

• Padrão de flange e furação (ANSI, DIN, JIS, BS)

• Cor do revestimento (qualquer RAL)

• Quantidade desejada e porta de destino

Nossa equipe responderá em até 24 horas com um orçamento e proposta de engenharia.

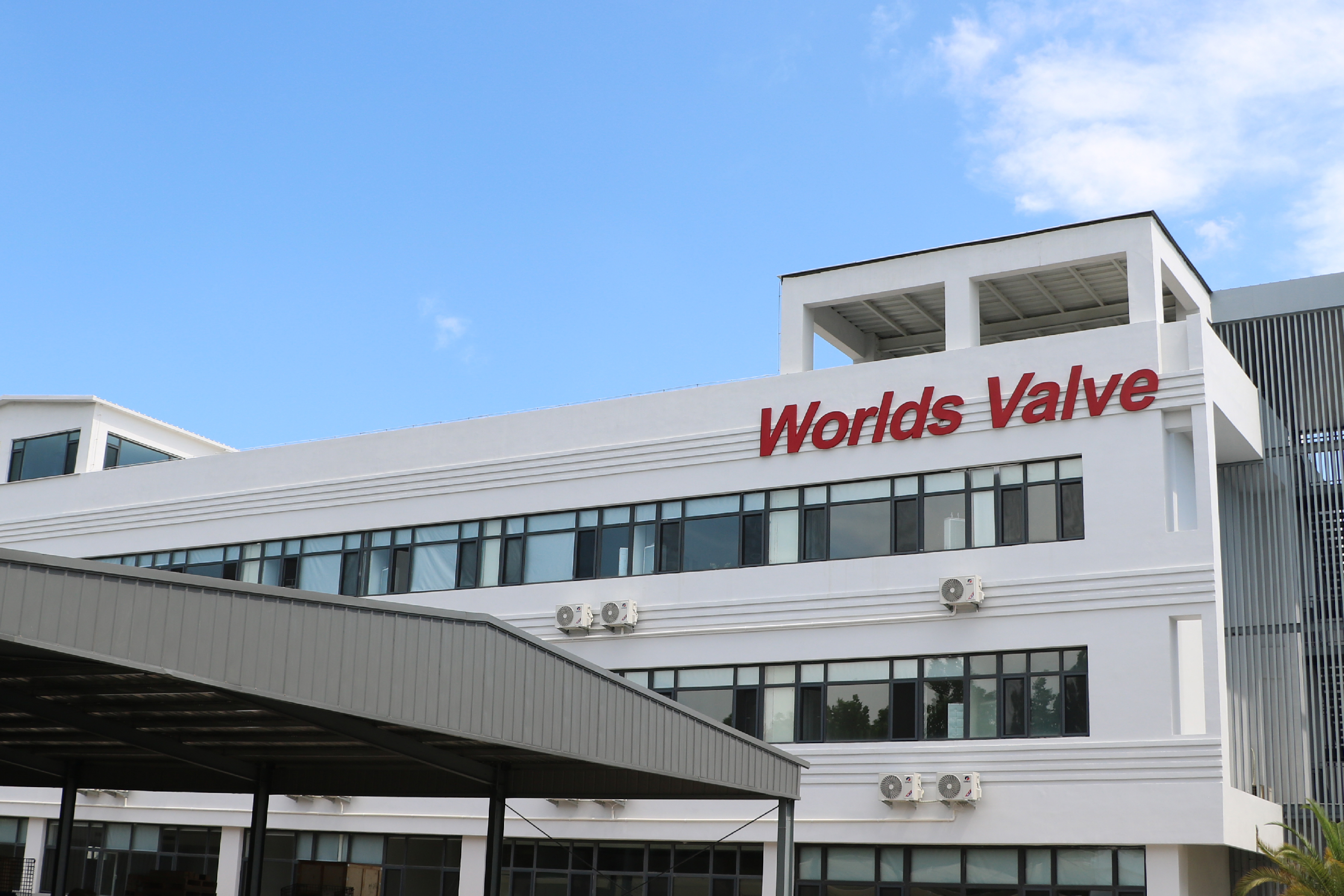

Visitas à fábrica são bem-vindas - venha ver como fabricamos suas válvulas em Tianjin, China.

Entre em contato conosco agora e vamos construir sua válvula juntos.
