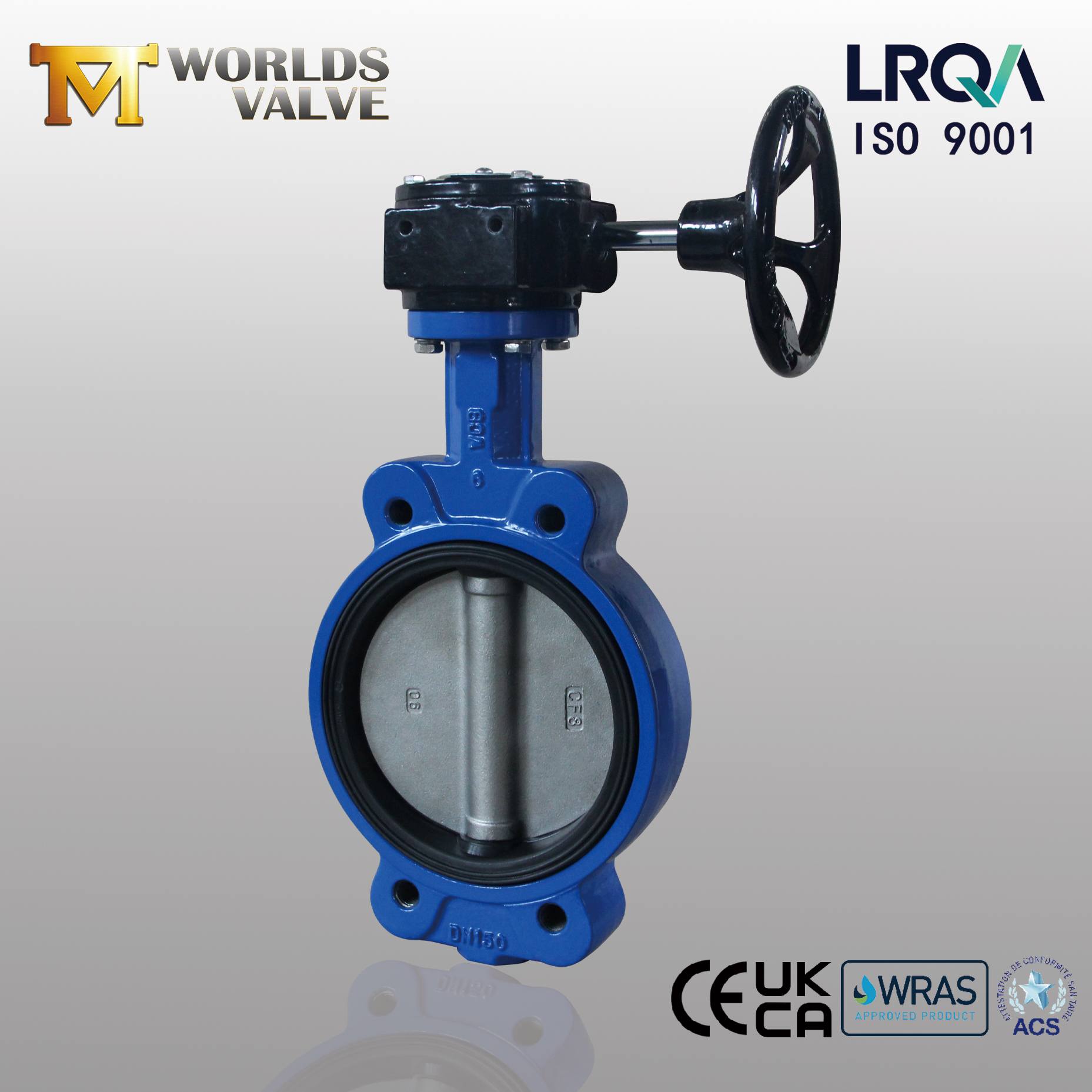

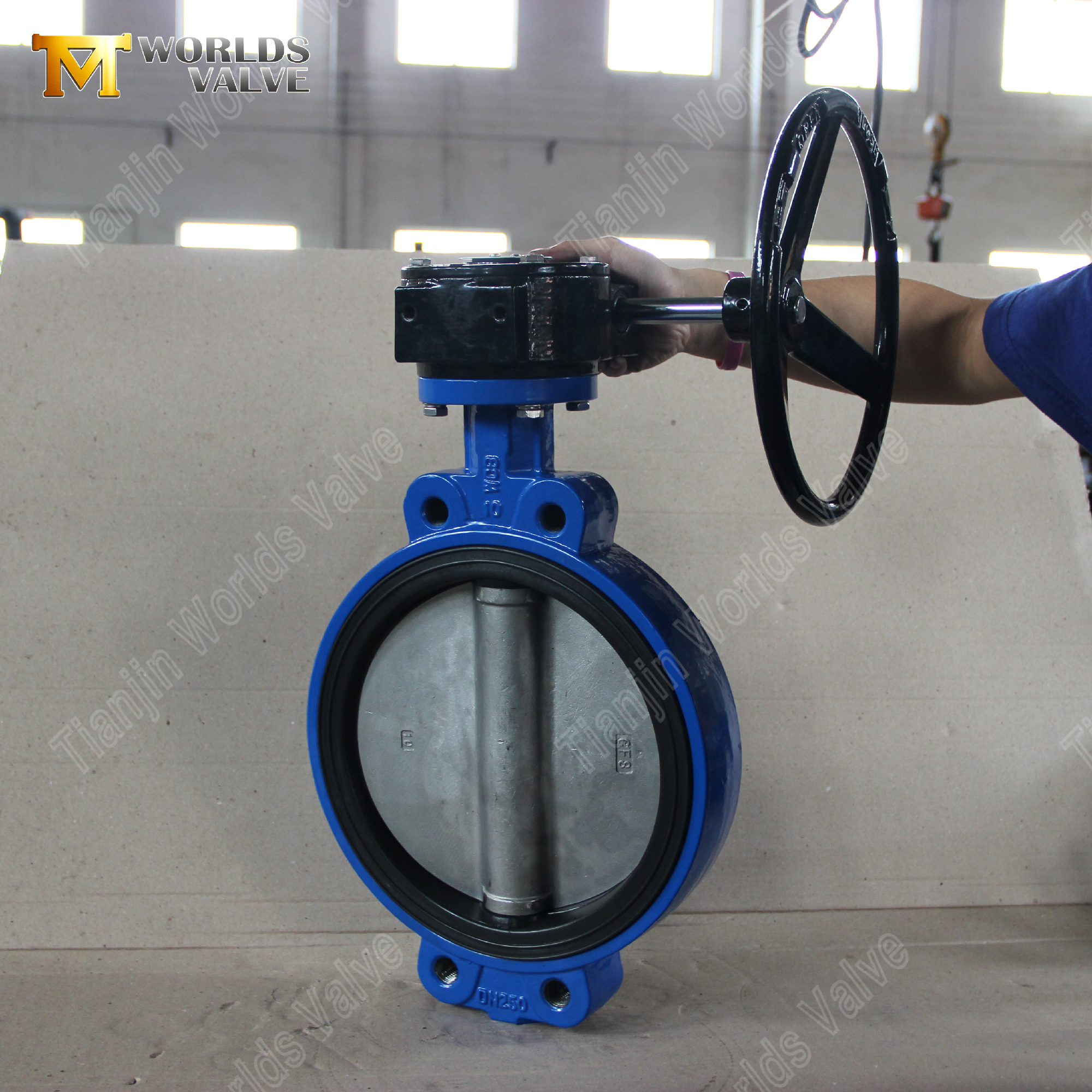

Válvula borboleta semi-lug | Corpo WCB, Disco CF8, Assento Viton | Engrenagem sem fim DN150 10K

Visão geral do produto

O corpo semi-lug apresenta duas inserções roscadas no lado a jusante, enquanto o lado a montante permanece no estilo wafer. Este projeto permite que a válvula seja aparafusada diretamente ao flange a jusante, permitindo serviço em beco sem saída - a válvula pode manter a pressão total em um lado quando instalada na extremidade da tubulação sem exigir um contraflange correspondente no outro lado. Ao contrário de uma válvula borboleta de lug completo que tem saliências em ambos os lados, o design de semi-lug reduz o peso, economiza custos de material e reduz a complexidade da instalação, ao mesmo tempo que oferece capacidade de isolamento de fim de linha para um lado do sistema. Isto a torna ideal para pontos de isolamento, conexões de expansão do sistema e cortes de manutenção onde apenas um lado da válvula requer remoção independente.

O corpo WCB está em conformidade com ASTM A216 Grau WCB, o aço carbono fundido padrão para corpos de válvula em serviço industrial padrão. Ele oferece uma faixa de temperatura de -29°C a 425°C, uma resistência à tração mínima de 485 MPa e excelente soldabilidade, tornando-o adequado para oleodutos e gasodutos, refinarias, fábricas de produtos químicos e instalações de geração de energia onde resistência e economia são necessárias.

O disco CF8 (ASTM A351 Grau CF8, o equivalente fundido do aço inoxidável 304 forjado) contém aproximadamente 18% de cromo e 8% de níquel, proporcionando boa resistência à corrosão em água, ar, produtos químicos suaves e muitos fluidos industriais. 316) está disponível mediante solicitação.

O assento Viton (borracha de fluorcarbono, FKM) oferece excelente desempenho em condições exigentes. As classes padrão operam até +204°C, com excelente resistência a hidrocarbonetos, combustíveis, óleos, ácidos, solventes, ozônio e degradação UV. Viton oferece resistência química mais forte do que NBR ou EPDM, especialmente em serviços de hidrocarbonetos e ácidos, tornando-o o material de sede preferido para petróleo e gás, processamento químico e sistemas industriais de alta temperatura onde estão presentes meios agressivos.

O operador de engrenagem helicoidal fornece controle manual suave e de alto torque com um mecanismo de travamento automático e um indicador visual de posição integrado, tornando-o particularmente adequado para aplicações DN150 (6 polegadas) onde uma alavanca manual exigiria esforço excessivo. A operação desta válvula DN150 é suave e de baixo esforço, mesmo sob pressão diferencial, graças à relação de redução da engrenagem. A engrenagem helicoidal é autotravante – o disco mantém sua posição com segurança sem desviar depois de ajustado – aumentando a segurança operacional. A caixa de engrenagens em ferro fundido é vedada para proteger os componentes internos, garantindo confiabilidade a longo prazo em ambientes industriais. Para aplicações automatizadas, o flange superior ISO 5211 permite a montagem direta de atuadores elétricos ou pneumáticos sem suportes personalizados.

opera sob um sistema de gerenciamento de qualidade certificado ISO 9001 e pode fornecer produtos com certificações CE, UKCA, WRAS e ACS mediante solicitação. Somos um fabricante direto de OEM/ODM com sede na China, produzindo válvulas estritamente de acordo com as especificações do cliente, fornecendo documentação completa (relatórios de teste de moinho e relatórios de teste de pressão) com cada pedido.

Introduzir:

Válvula borboleta semi-lug | Corpo WCB, Disco CF8, Assento Viton | Engrenagem sem-fim DN150 10K

Tianjin Worlds Valve Co., Ltd. – Sua fonte confiável para controle de fluxo durável e econômico

CBF02-TL01 - Informações detalhadas do produto

Principais recursos e vantagens

1. Corpo semi-lug – desmontagem a jusante e serviço sem saída

• Os terminais roscados no lado a jusante permitem a conexão aparafusada a um único flange para isolamento de fim de linha.

• O lado a montante é do tipo wafer, reduzindo o peso e o custo do material em comparação com as válvulas full-lug.

• Ideal para pontos de isolamento, conexões de expansão do sistema e desligamentos de manutenção onde apenas um lado requer remoção independente.

• Perfuração de flange compatível com JIS 10K, EN 1092 PN10/PN16 e ANSI B16.5 Classe 150.

2. Corpo de aço carbono WCB - alta resistência e ampla faixa de temperatura

• ASTM A216 Grau WCB, o aço carbono fundido padrão para corpos de válvulas em serviços industriais.

• Faixa de temperatura: -29°C a 425°C; resistência à tração: mínimo 485 MPa.

• Excelente soldabilidade e resistência ao impacto para aplicações exigentes de petróleo/gás, químicas e de energia.

• O revestimento epóxi (qualquer cor RAL) fornece proteção externa contra corrosão.

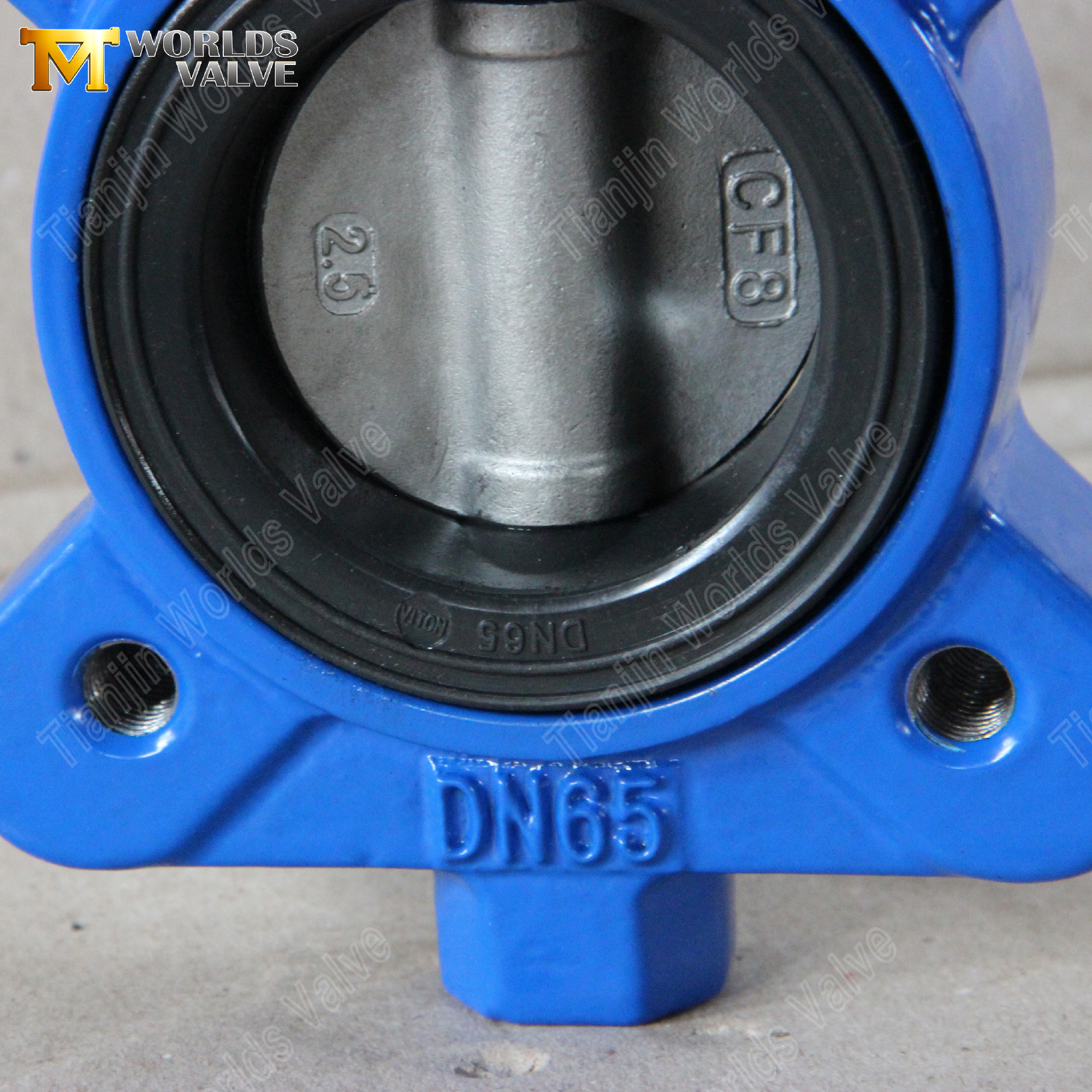

3. Disco de aço inoxidável CF8 (304) - resistente à corrosão e econômico

• CF8 (ASTM A351 Grau CF8) contém ~18% Cr e 8% Ni para boa resistência à corrosão em água e produtos químicos suaves.

• O acabamento superficial liso minimiza a resistência ao fluxo e evita o acúmulo de mídia.

• Atualize para CF8M (316) disponível para água do mar, ambientes com alto teor de cloreto ou ácidos.

4. Assento Viton (FKM) – Alta temperatura e resistência química

• Excelente resistência a hidrocarbonetos, combustíveis, óleos, ácidos, solventes, ozônio e UV.

• Temperatura operacional de até +204°C (grau padrão), exposição de curto prazo de até +250°C.

• Resistência química superior comparada ao NBR ou EPDM, ideal para meios agressivos.

5. Operador de engrenagem helicoidal - controle manual suave e com travamento automático

• A alta redução de engrenagem proporciona operação sem esforço para válvulas DN150, mesmo sob pressão diferencial.

• O mecanismo de travamento automático mantém o disco em qualquer posição sem desviar.

• O indicador visual de posição permite a verificação rápida do status da válvula.

• A caixa de engrenagens selada em ferro fundido protege os componentes internos para confiabilidade de longo prazo em ambientes industriais.

6. Solução OEM/ODM totalmente personalizável

• Materiais do corpo: WCB (padrão), ferro dúctil, CF8, CF8M.

• Materiais do disco: CF8 (padrão), CF8M, duplex, super duplex, alumínio bronze.

• Materiais do assento: Viton (padrão), EPDM, NBR, PTFE.

• Classificações de pressão: JIS 10K (padrão), PN10, PN16, Classe 150.

• Padrões de flange: JIS B2220 10K, EN 1092, ANSI B16.5, AS2129.

• Operação: Engrenagem sem-fim (padrão), alavanca manual, atuador elétrico, atuador pneumático (flange superior ISO 5211 disponível).

• Certificações: ISO 9001, CE, UKCA, WRAS, ACS disponíveis mediante solicitação.

Padrão:

Por que escolher a válvula Tianjin Worlds?

1. Fabricante OEM / ODM direto - Produzimos em nossa própria fábrica com certificação ISO 9001, não apenas em uma empresa comercial. Cada válvula borboleta semi-lug é fabricada de acordo com suas especificações exatas.

2. Flexibilidade de material e design – corpo WCB, disco CF8, sede Viton, operador de engrenagem helicoidal, classificação JIS 10K – tudo pode ser adaptado aos seus requisitos específicos de mídia, temperatura e pressão.

3. Experiência em design de semi-lug – Nossa construção de semi-lug oferece o equilíbrio perfeito entre capacidade de serviço sem saída (no lado downstream) e economia de peso/custo (upstream estilo wafer). Perfeito para sistemas que requerem desmontagem posterior.

4. Qualidade certificada – certificação ISO 9001 com certificações CE, UKCA, WRAS e ACS disponíveis mediante solicitação para atender aos requisitos do mercado global.

5. Documentação completa – Certificados de materiais (relatórios de teste de moinho) e relatórios de teste de pressão fornecidos com cada pedido.

6. Experiência global em exportação – Fornecendo válvulas para mais de 50 países com logística confiável e suporte técnico.

Conclusão:

Convidamo-lo a contactar-nos para um orçamento competitivo ou para marcar uma visita à nossa fábrica. Nossa equipe de engenharia está pronta para discutir seus requisitos específicos de meio, temperatura e pressão - se você precisa de uma válvula borboleta semi-lug padrão DN150 JIS 10K ou de uma solução totalmente personalizada com materiais ou atuação especial.
