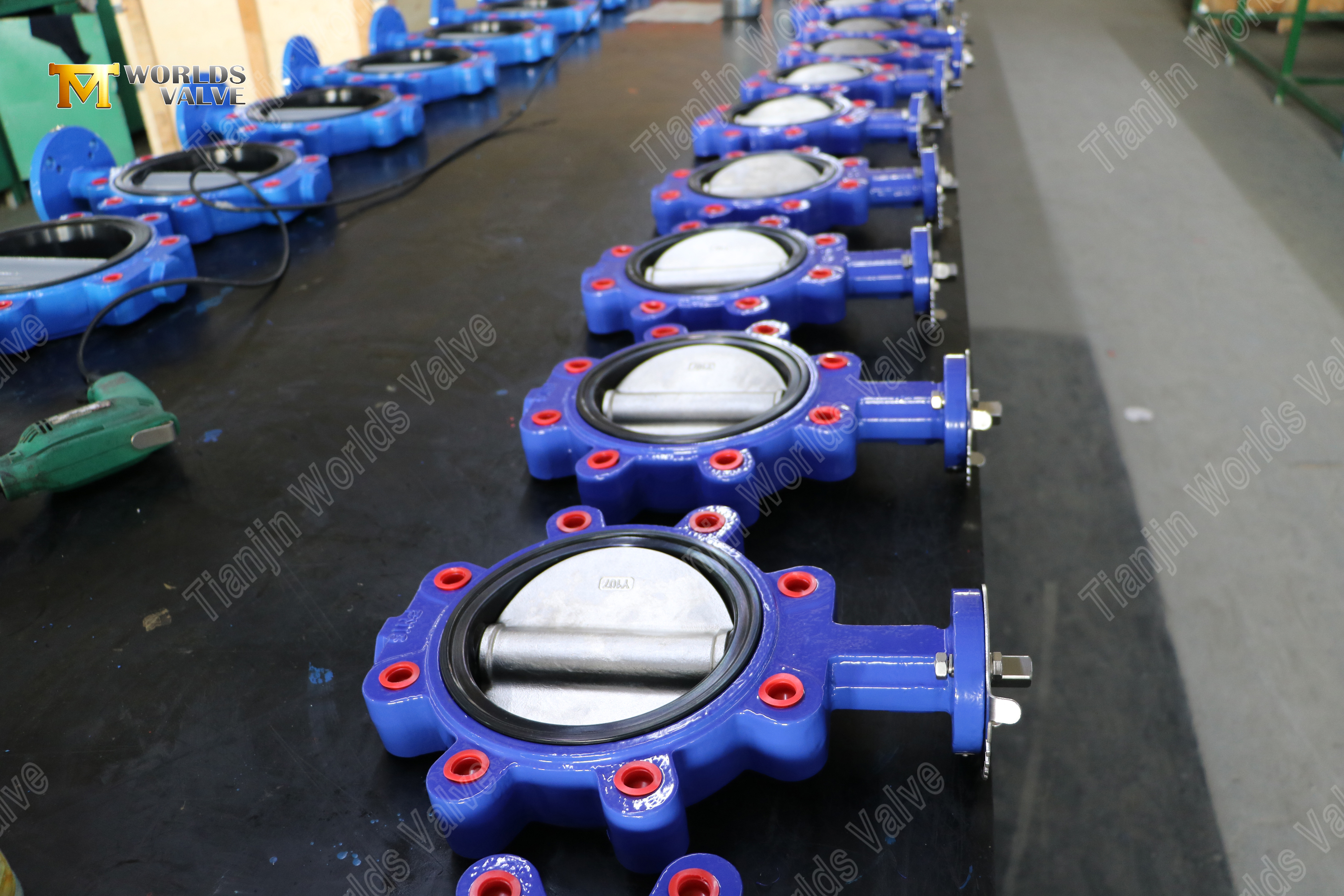

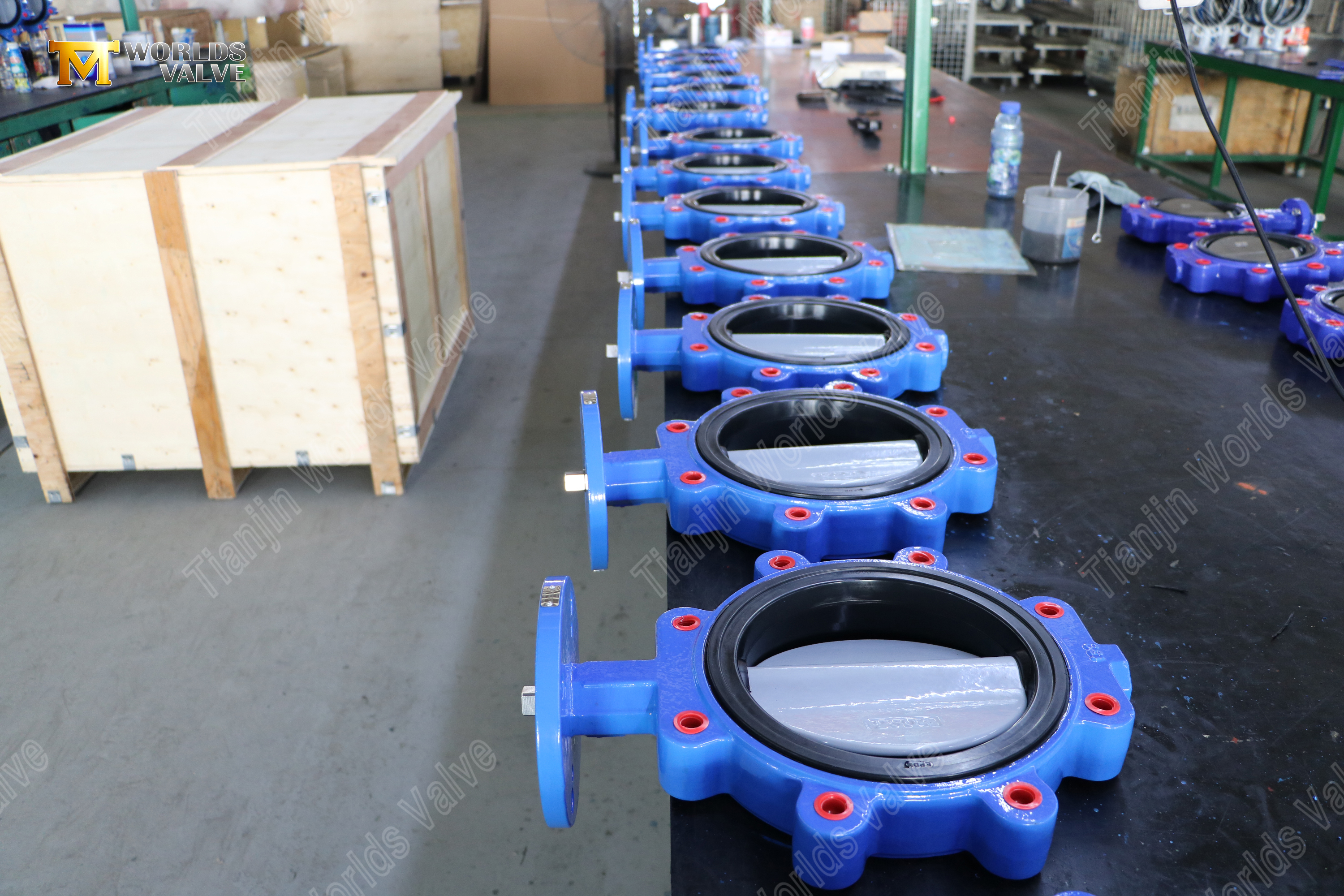

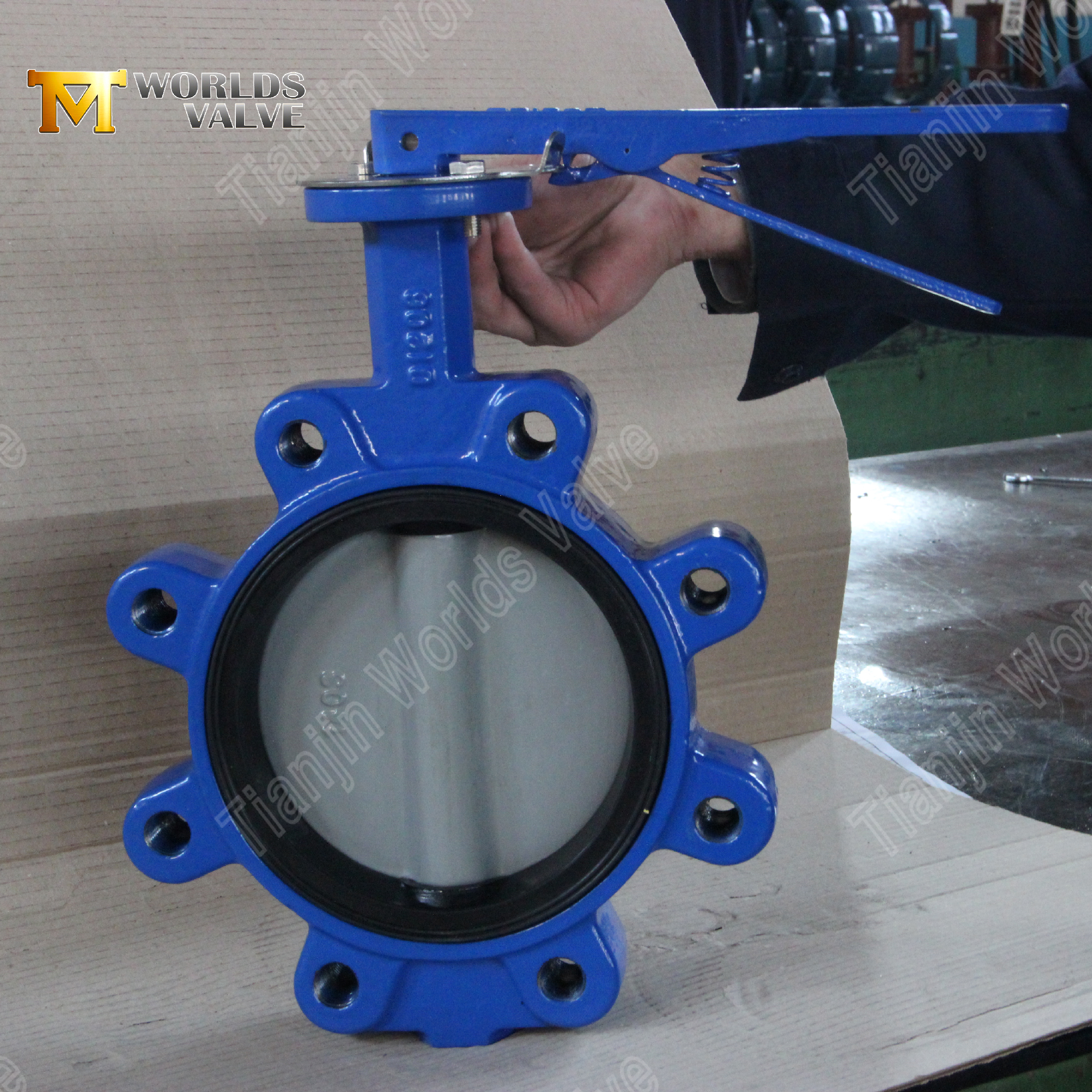

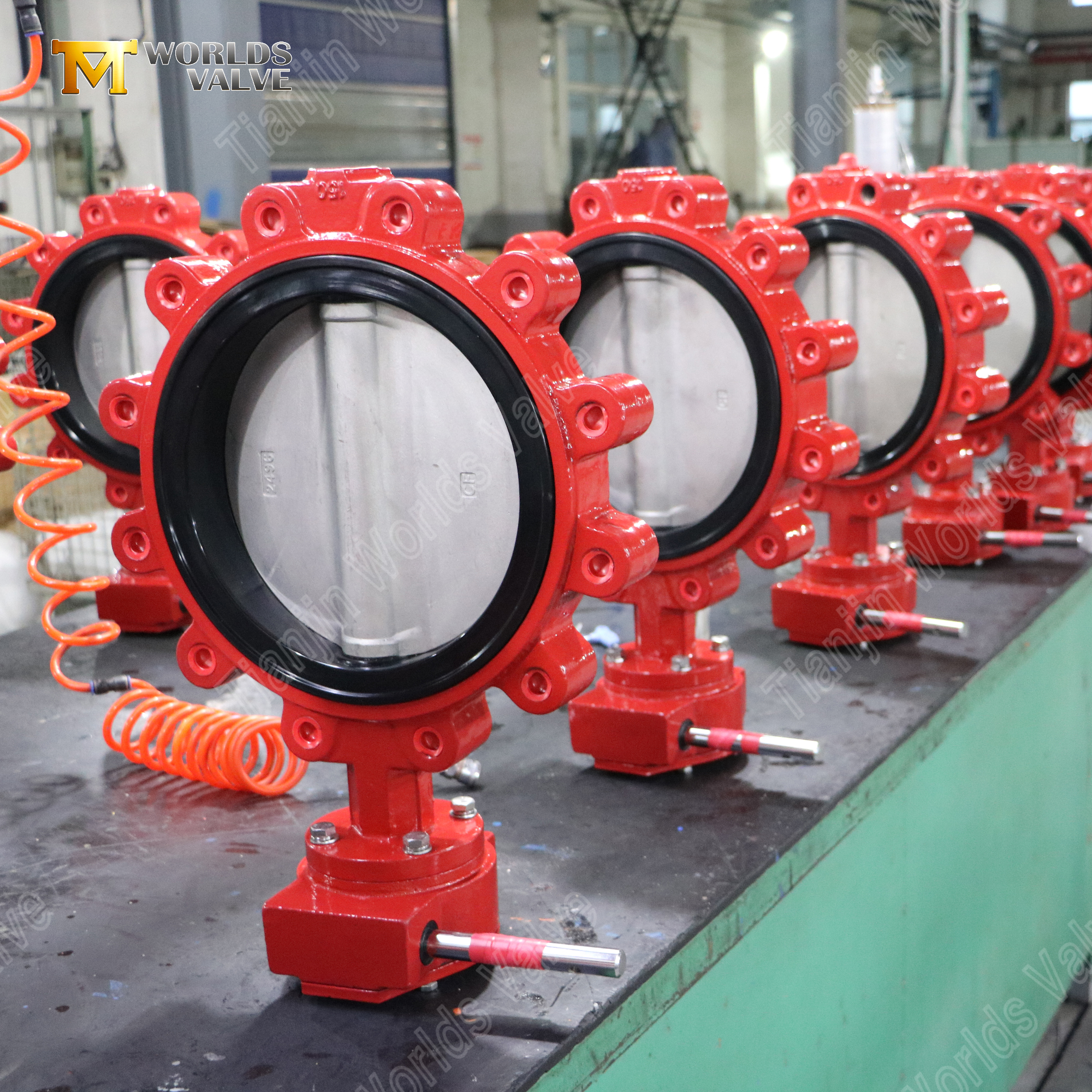

Válvula borboleta tipo lug com sede em EPDM substituível | Disco DI Corpo CF8M | Fornecedor OEM

Introdução:

Válvula Co. dos mundos de Tianjin, Ltd. – Fabricante certificado ISO 9001, CE, UKCA e WRAS

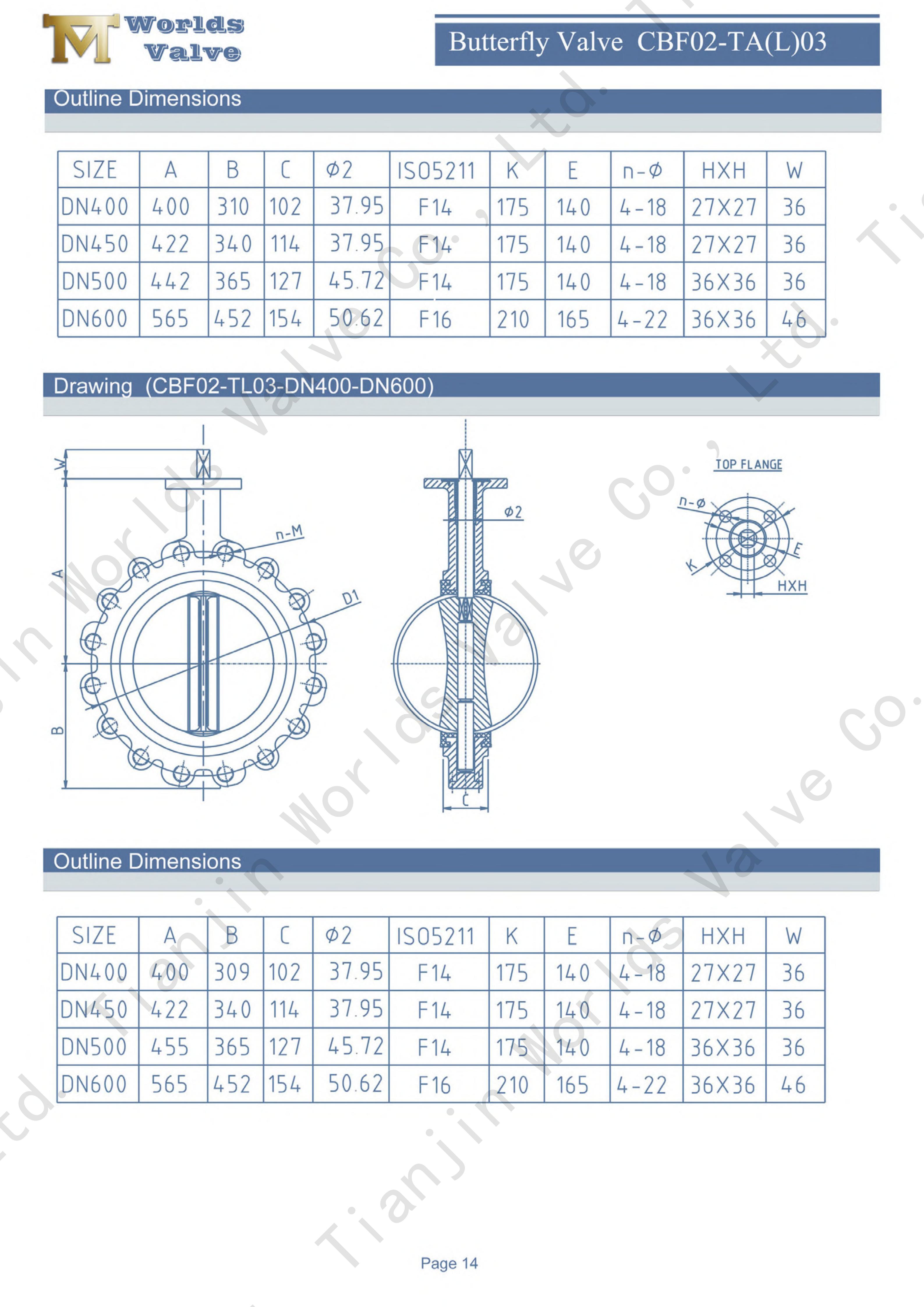

CBF02-TL03-Manual de Operação e Manutenção DOWNLOAD

Principais recursos e vantagens:

1. Capacidade de serviço sem saída com design de terminal roscado

Projetado para máxima flexibilidade de instalação e isolamento do sistema.

• Serviço de fim de linha: As alças roscadas integradas permitem que a válvula seja parafusada diretamente em um único flange, permitindo que ela funcione como um ponto de isolamento sem saída sem a necessidade de uma conexão de flange a jusante.

• Manutenção simplificada: Ao contrário das válvulas wafer que exigem o desligamento completo do sistema para remoção, esse design de alça permite que um lado da tubulação seja desmontado enquanto a válvula permanece firmemente aparafusada no lado oposto, minimizando interrupções operacionais.

• Instalação segura: A conexão aparafusada proporciona estabilidade mecânica superior, tornando-a adequada para aplicações de alta vibração e instalações permanentes.

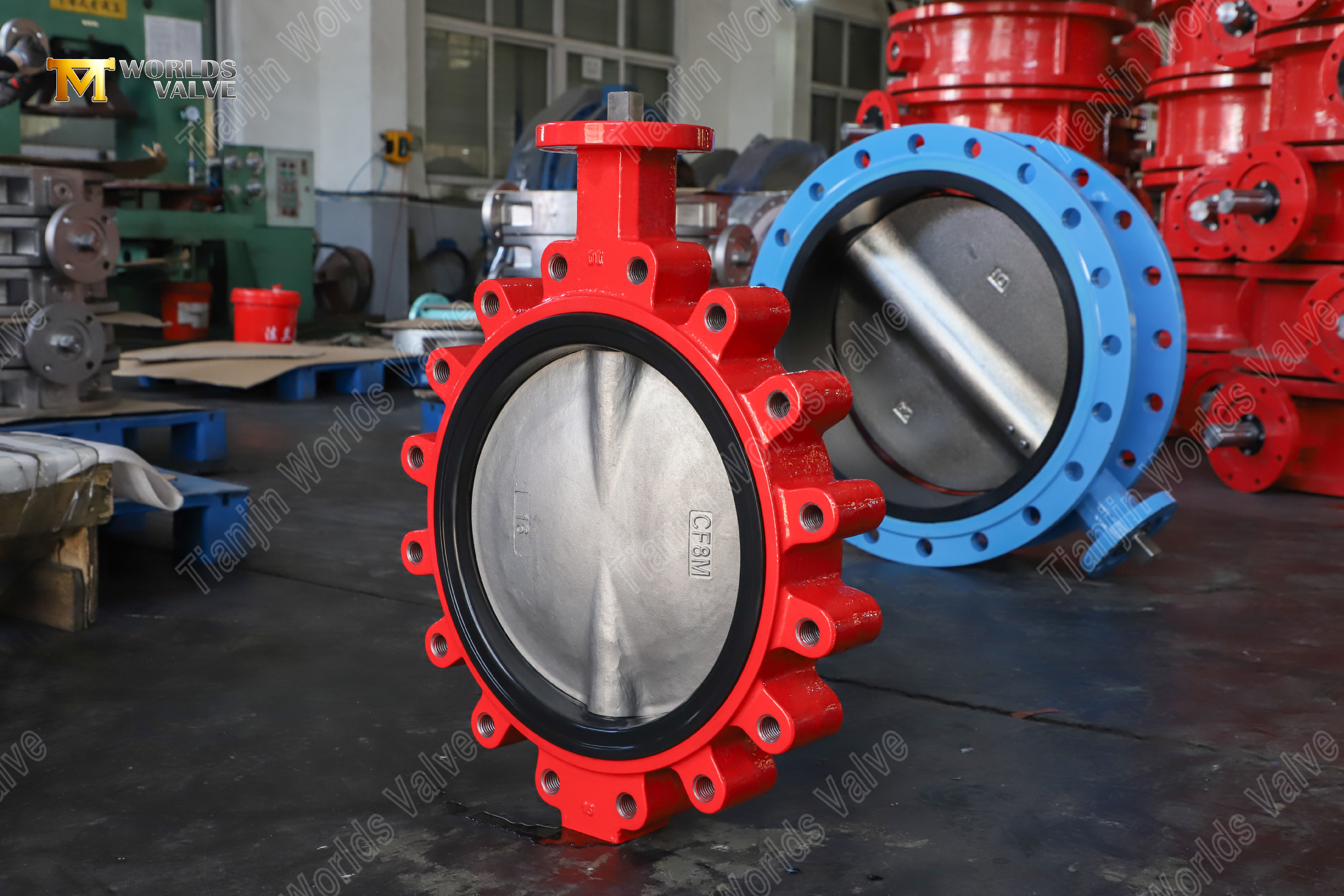

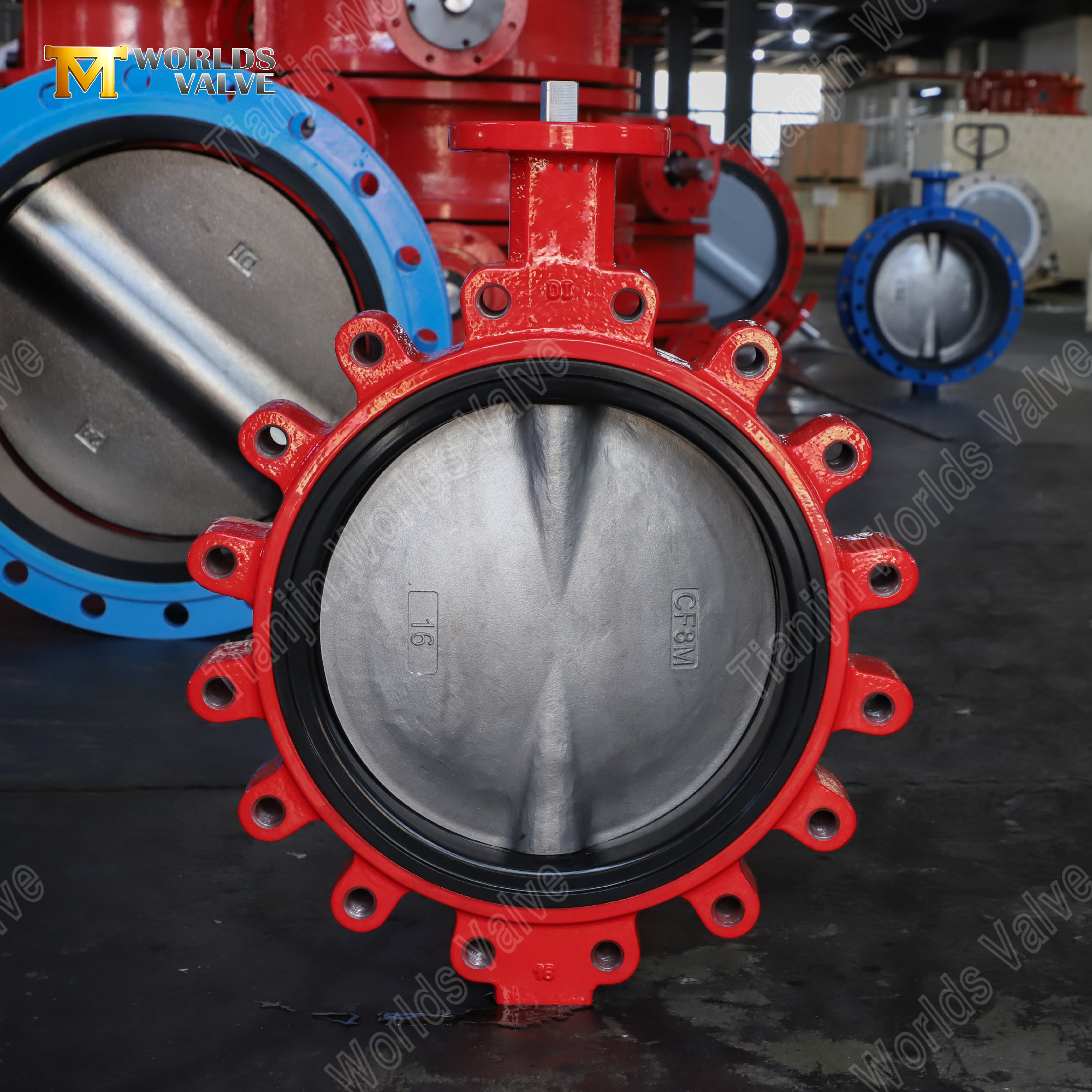

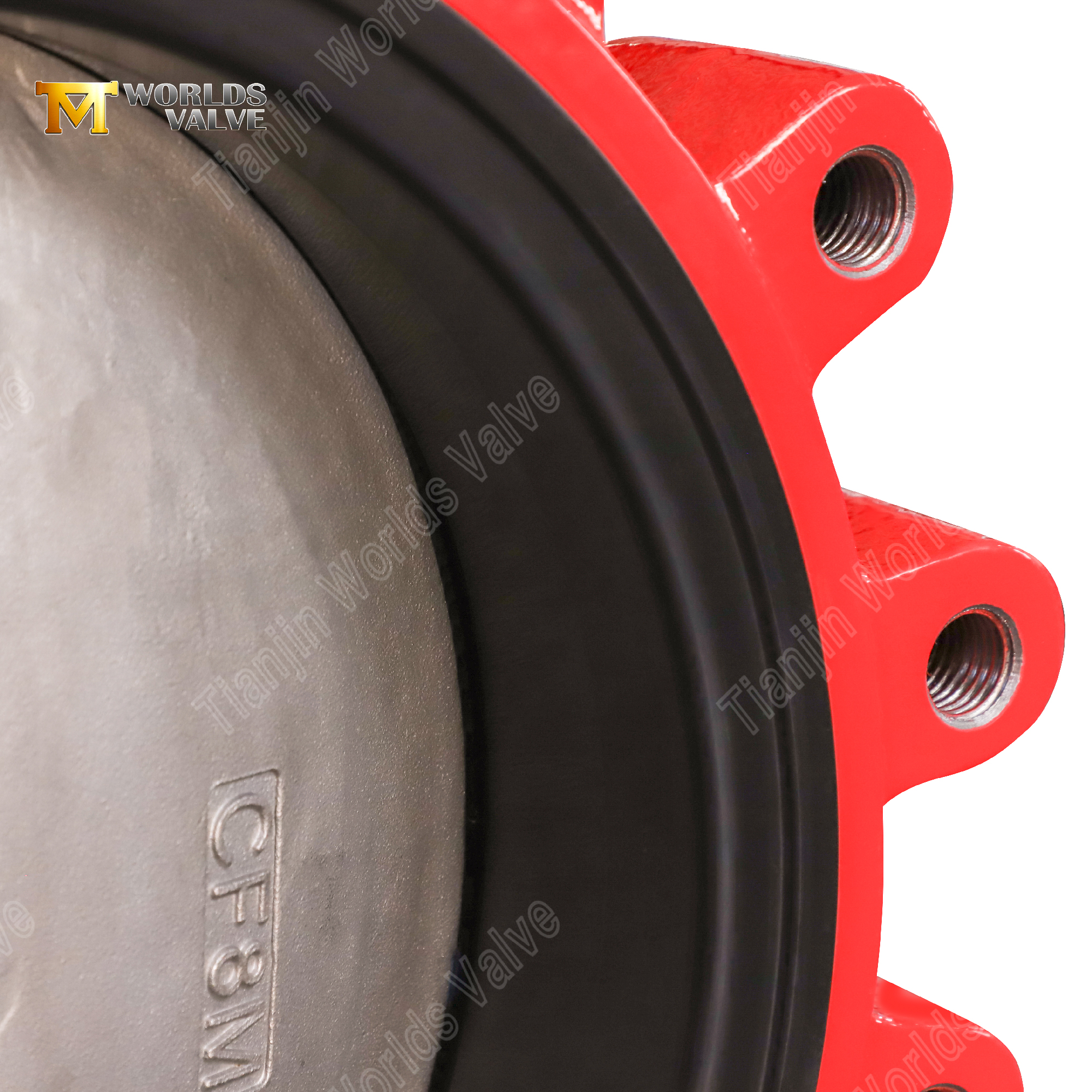

2. Disco de aço inoxidável CF8M premium para resistência à corrosão

O material do disco é selecionado especificamente para longevidade em mídias exigentes.

• Proteção superior contra corrosão: O disco de aço inoxidável CF8M (AISI 316) oferece excelente resistência a corrosão por corrosão, cloretos e corrosão geral em água, água do mar e ambientes químicos suaves, superando os graus 304 padrão.

• Vida útil estendida: O material robusto do disco resiste à erosão causada por partículas suspensas e mantém a integridade da vedação durante incontáveis ciclos.

• Certificação de materiais: Rastreabilidade total do material e certificados de teste de moinho disponíveis mediante solicitação.

3. Assento de borracha substituível para manutenção econômica

Projetado tendo a facilidade de manutenção como princípio fundamental.

• Substituição fácil: A sede de borracha EPDM foi projetada para substituição simples em campo, sem ferramentas especiais ou serviço de fábrica, permitindo a rápida restauração do desempenho de vedação à prova de bolhas.

• Desligamento à prova de bolhas: A sede resiliente se adapta à superfície do disco, proporcionando fechamento confiável de Classe VI e evitando vazamentos em aplicações críticas.

• Compatibilidade de mídia: O EPDM oferece excelente resistência à água, vapor, intempéries e uma ampla gama de produtos químicos dentro de sua faixa de temperatura (-20°C a +120°C).

4. Construção robusta da carroceria em ferro dúctil

Construído sobre uma base de resistência e confiabilidade.

• Material de alta resistência: O corpo da válvula é fundido em ferro dúctil GGG40/500-7, oferecendo excepcional resistência à tração, resistência ao impacto e durabilidade em comparação com alternativas de ferro cinzento.

• Revestimento protetor contra corrosão: O corpo é protegido com um revestimento epóxi durável, proporcionando uma barreira adicional contra a corrosão atmosférica e enterrada.

• Flanges de talão integrais: As alças roscadas fundidas são usinadas com precisão para garantir o alinhamento preciso dos parafusos e conexões sem vazamentos.

5. Faixa abrangente de tamanho e pressão

Uma solução completa para diversos requisitos de dutos.

• Ampla faixa de tamanhos: Disponível de DN50 a DN1200 (2" a 48"), cobrindo os diâmetros mais comumente especificados para aplicações industriais e municipais.

• Avaliações de pressão: Configurações padrão PN10/PN16 e Classe 125/150, com opções de pressão mais altas disponíveis mediante solicitação.

• Faixa de temperatura: Adequado para temperaturas de operação de -20°C a +120°C (com sede em EPDM), acomodando a maioria das aplicações de água e serviços gerais.

Padrão:

Por que escolher a Tianjin Worlds Valve como seu parceiro OEM?

1. Experiência Especializada em Válvulas Borboleta Lug

Como fabricante dedicado de válvulas borboleta, possuímos profundo conhecimento do projeto de válvulas estilo lug, incluindo os insertos rosqueados críticos e seu desempenho em aplicações de serviço sem saída. Nossa equipe de engenharia garante usinagem precisa e qualidade consistente em todos os lotes de produção.

2. Flexibilidade OEM/ODM para requisitos específicos do projeto

Oferecemos ampla personalização para atender às suas especificações exatas:

Materiais de disco alternativos (CF8, Alumínio Bronze, Duplex)

Elastômeros de sede especiais (NBR, Viton, Silicone)

Perfuração de flange personalizada (ANSI, DIN, JIS, BS)

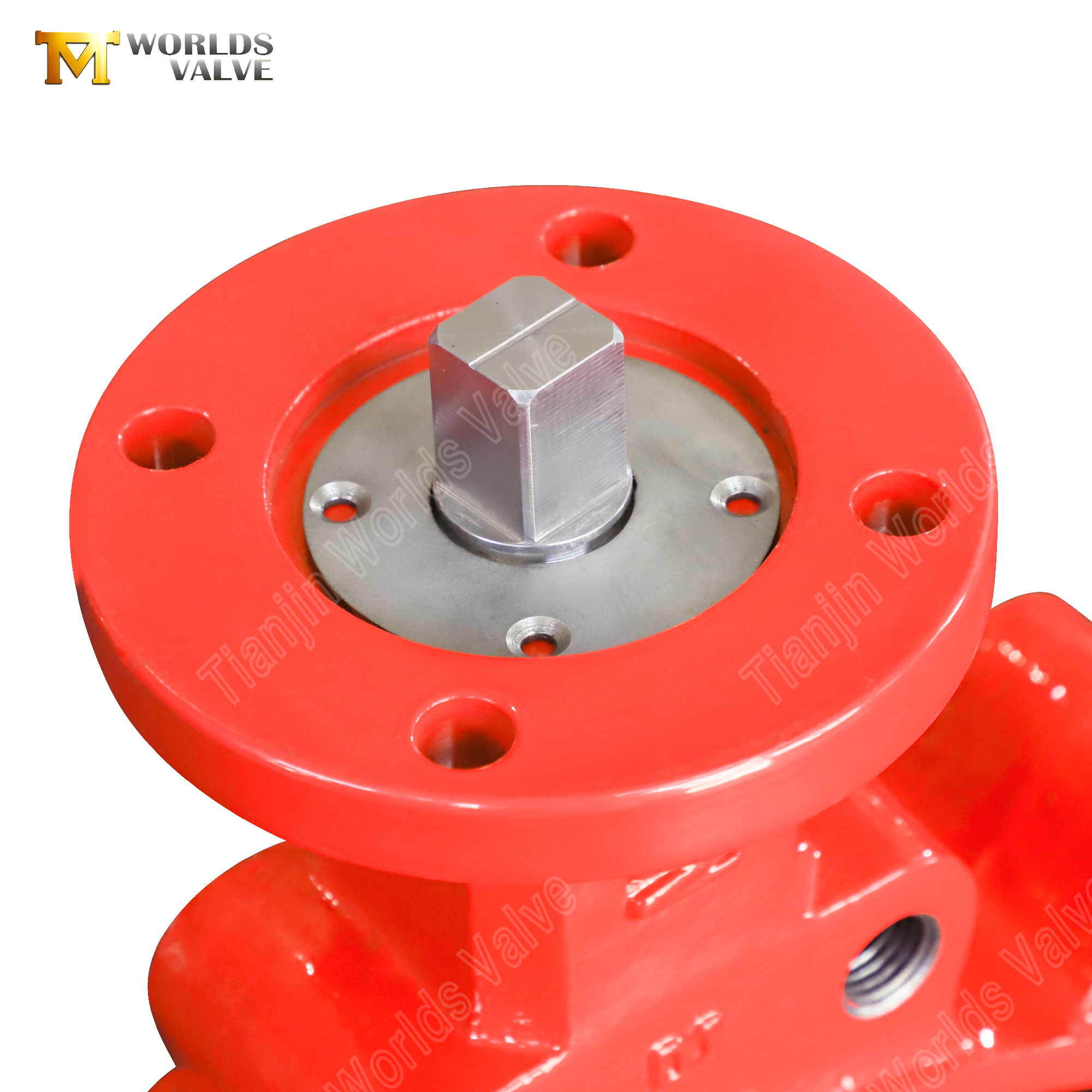

Preparação de montagem do atuador (elétrico ou pneumático)

Revestimentos especiais e cores epóxi

Embalagem personalizada, etiquetagem e documentação de exportação

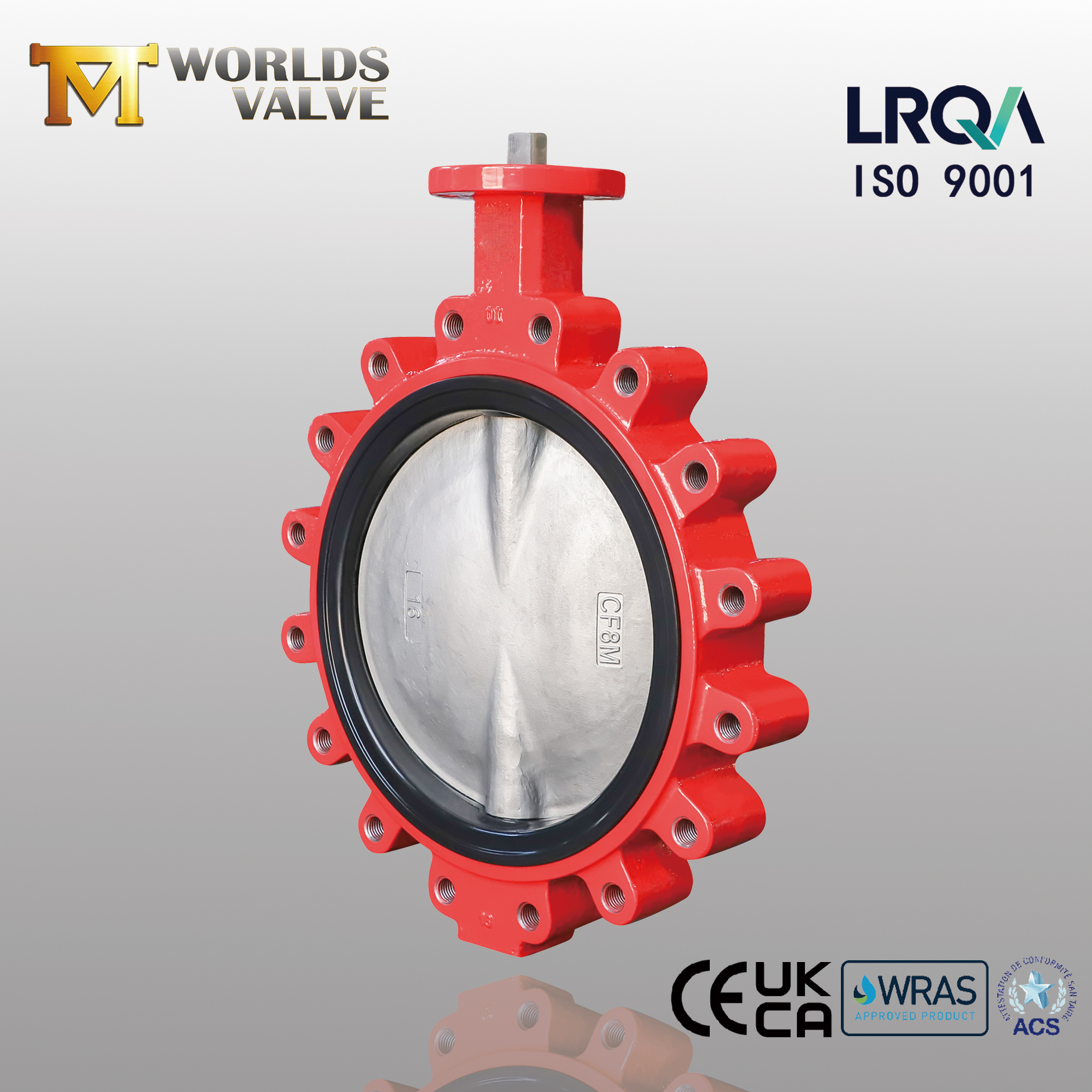

3. Garantia de qualidade certificada

Nossa unidade fabril é Certificado ISO 9001, e nossos produtos são projetados para atender aos padrões internacionais:

Marcação CE para conformidade com o mercado europeu

Certificado UKCA para produtos de construção do Reino Unido

WRAS aprovado disponível para aplicações de água potável

ACS disponível para conformidade sanitária francesa

4. Testes e documentação abrangentes

Cada válvula passa por testes rigorosos de acordo com os padrões internacionais:

Testes de vazamento de carcaça e sede de acordo com EN 12266-1 / API 598

Certificação de materiais e relatórios de testes de moinhos

Certificados de teste de pressão

Documentação de rastreabilidade

5. Experiência Global em Exportação

Com décadas de experiência exportando para mais de 50 países, oferecemos:

Logística confiável e coordenação de transporte

Documentação de exportação profissional

Suporte técnico multilíngue

Compreensão dos requisitos de projetos internacionais

Aplicações típicas:

• Tratamento de Água: Isolamento de bombas, sistemas de filtragem, linhas de dosagem de produtos químicos, circuitos de retrolavagem

• Abastecimento Municipal de Água: Redes de distribuição, estações redutoras de pressão, saídas de reservatórios

• Sistemas HVAC: Circuitos de água gelada, torres de resfriamento, sistemas de aquecimento, isolamento de bombas

• Processamento Industrial: Água de processo, circuitos de refrigeração, serviços de utilidade geral

• Proteção contra incêndio: Isolamento do sistema de sprinklers, sucção e descarga da bomba

• Tratamento de Águas Residuais: Controle de afluentes, linhas de aeração, tratamento de lodo

• Geração de energia: Sistemas de água de resfriamento, água de serviço auxiliar

• Aplicações marítimas: Resfriamento de água do mar, sistemas de lastro (com atualizações de materiais apropriadas)

Conclusão:

A válvula borboleta tipo Lug com sede EPDM substituível da Tianjin Worlds Valve Co., Ltd. oferece a combinação perfeita de flexibilidade de instalação, economia de manutenção e desempenho confiável. Quando seu projeto requer uma válvula borboleta de alta qualidade e personalizável, apoiada por fabricação certificada e décadas de experiência em exportação - escolha Tianjin Worlds Valve Co., Ltd.Contate-nos hoje para especificações técnicas, documentação de certificação ou uma cotação personalizada para requisitos específicos de sua aplicação.
