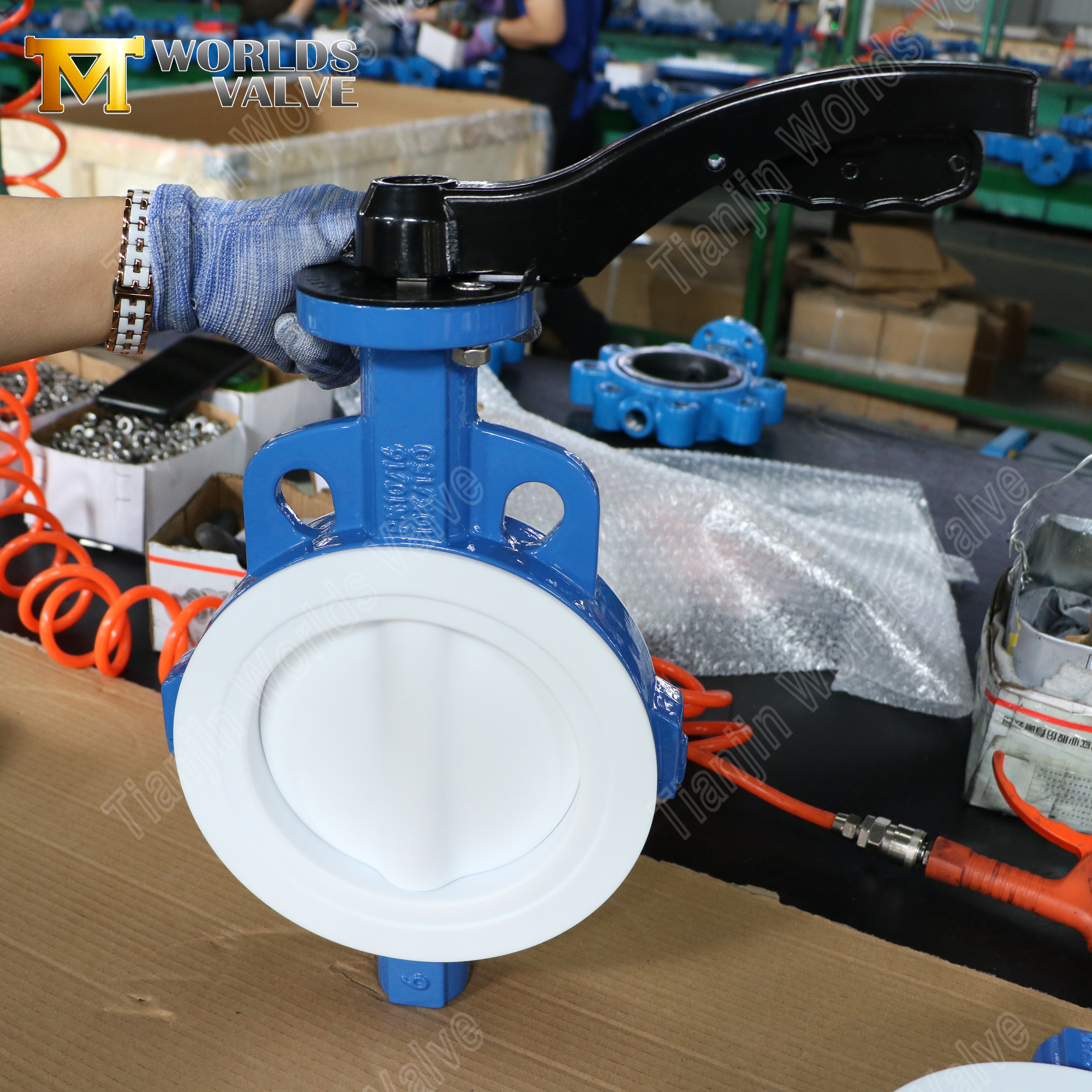

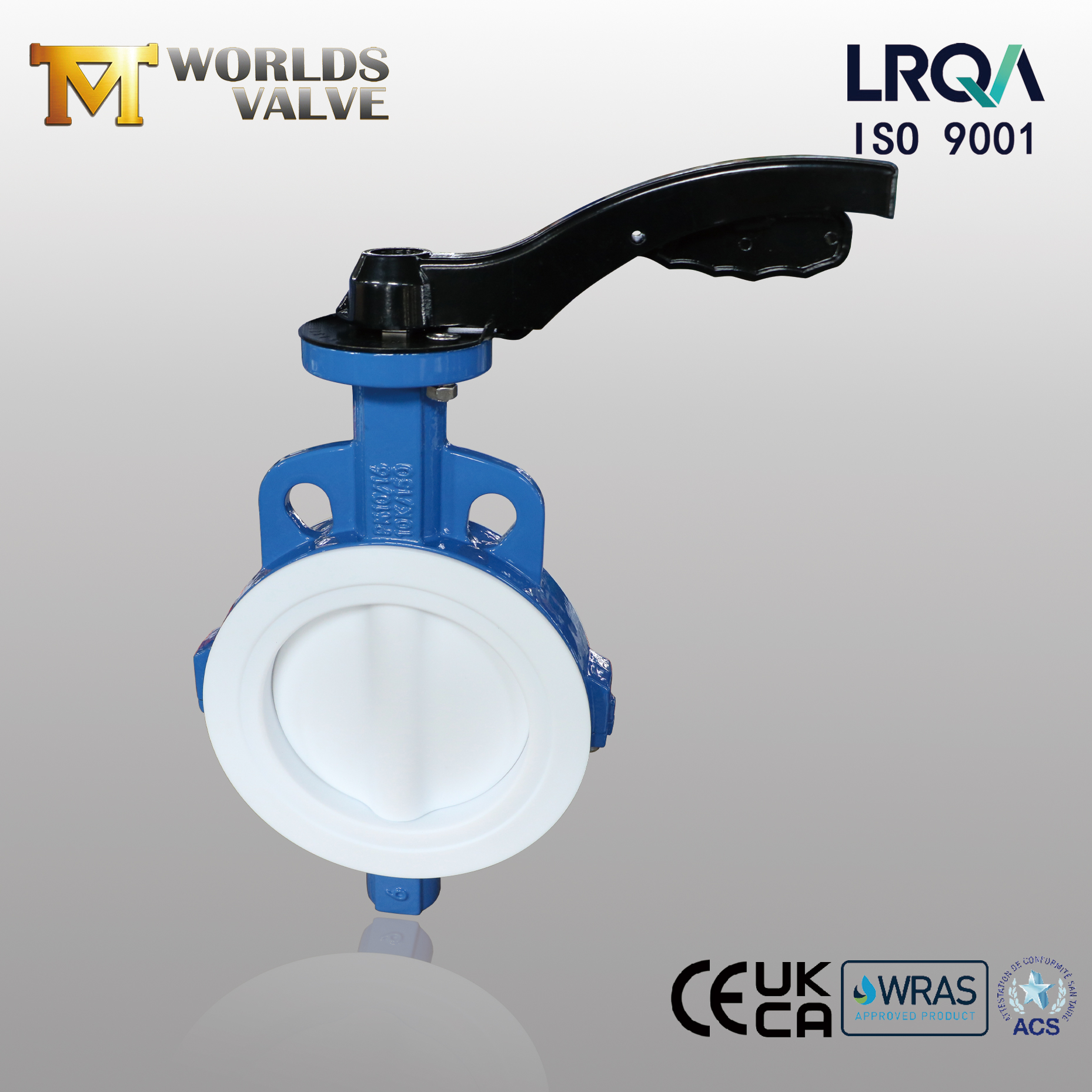

Válvula borboleta wafer de PTFE - disco encapsulado em PTFE, classe 150, fabricante OEM

Visão geral do produto

Uma válvula borboleta wafer de PTFE é projetada para aplicações onde a resistência química e a pureza do fluido não são negociáveis. O corpo do wafer fica entre dois flanges de tubo, mantendo a dimensão face a face curta e o peso geral baixo – uma escolha prática para skids de dosagem de produtos químicos, utilidades farmacêuticas limpas e projetos de modernização onde o espaço é apertado.

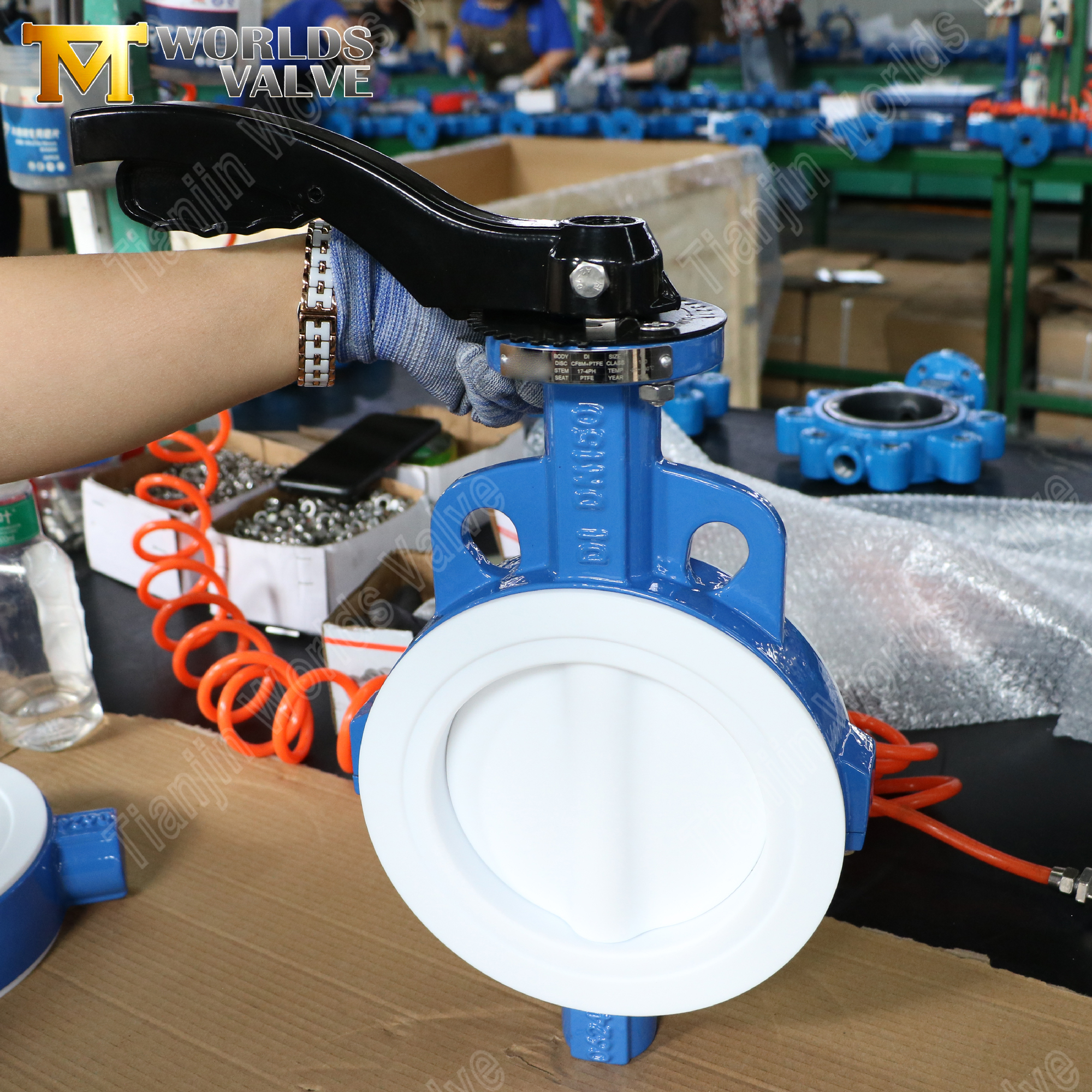

Este modelo combina um corpo de ferro dúctil com um disco de aço inoxidável CF8M (AISI 316) totalmente encapsulado em PTFE, uma sede de PTFE e uma haste de aço inoxidável 17-4PH com classificação Classe 150 e operada por uma alavanca manual com placa de travamento.

O encapsulamento de PTFE no disco e a sede de PTFE trabalham juntos para criar um caminho molhado quimicamente inerte. Com uma faixa de resistência de pH de 0 a 14, o PTFE lida com ácidos concentrados, cáusticos, solventes e oxidantes que degradariam rapidamente sedes elastoméricas ou corroeriam componentes metálicos sem revestimento. A haste 17-4PH – um aço inoxidável endurecido por precipitação com resistência à tração de até 1.100 MPa – fornece a resistência mecânica necessária para uma transmissão confiável de torque através de milhares de ciclos.

Como fabricante direto de OEM/ODM com mais de 15 anos de experiência em exportação, a Tianjin Worlds Valve Co., Ltd. fornece válvulas borboleta wafer de PTFE totalmente personalizáveis ​​- materiais, tamanhos, classificações de pressão, padrões de flange, revestimentos e atuadores - todos adaptados às suas especificações exatas. Nossos produtos são exportados para mais de 50 países e contam com as certificações ISO 9001 (certificada pela LRQA), CE, UKCA, WRAS e ACS.

Introduzir:

Válvula borboleta PTFE | Corpo DI | Disco CF8M revestido com PTFE | Classe 150 | Volante

Tianjin Worlds Valve Co., Ltd. – Sua fonte confiável para controle de fluxo durável e econômico

CBF04-TA04 - Informações detalhadas do produto

Especificações Técnicas

Este modelo é configurado com os seguintes parâmetros. Observe que cada item listado abaixo pode ser personalizado de acordo com suas necessidades específicas.

Principais recursos e vantagens

1. Design do tipo wafer – compacto e com economia de espaço

• Face a face curta – O corpo do wafer se ajusta entre dois flanges de tubo, exigindo um comprimento mínimo de tubulação – ideal para skids de dosagem de produtos químicos e layouts compactos de plantas.

• Leve – Significativamente mais leve que os projetos flangeados ou com olhal, simplificando o manuseio e reduzindo a carga estrutural nos suportes da tubulação.

• Instalação Rápida – Basta centralizar a válvula entre os flanges e apertar os parafusos passantes – sem soldagem, sem rosqueamento, sem necessidade de ferramentas especiais.

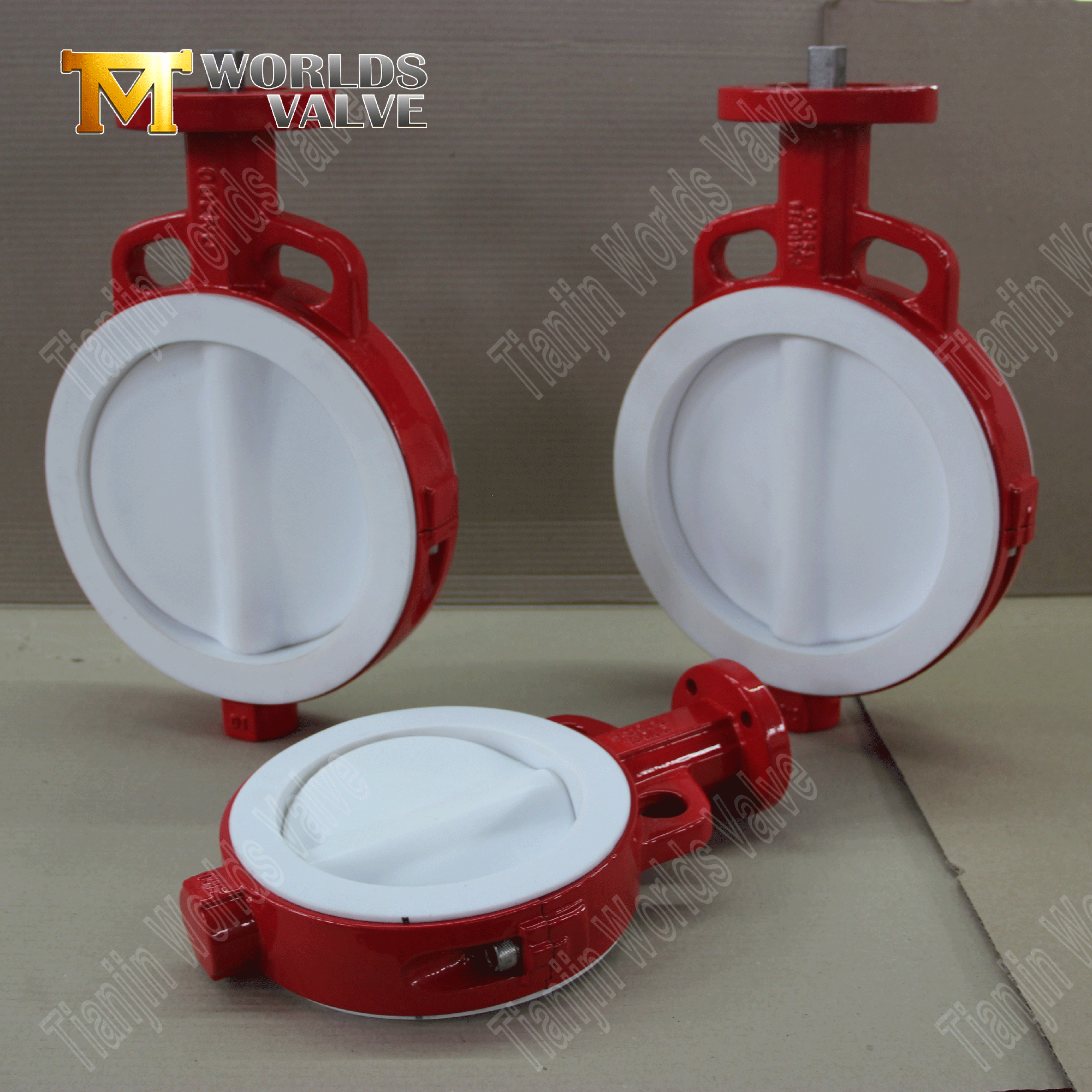

2. Disco – CF8M de aço inoxidável com encapsulamento completo de PTFE

• Zero contato metálico – O núcleo CF8M é totalmente encapsulado em PTFE, garantindo que nenhuma superfície metálica toque o fluido do processo. Isso elimina totalmente os riscos de corrosão, corrosão e contaminação.

• Superfície quimicamente inerte – O PTFE resiste a praticamente todos os produtos químicos industriais em toda a faixa de pH de 0 a 14, incluindo ácido sulfúrico concentrado, ácido clorídrico, hidróxido de sódio e solventes orgânicos.

• Integridade estrutural – O núcleo de aço inoxidável CF8M fornece rigidez e resistência, enquanto o encapsulamento de PTFE oferece resistência química e desempenho de vedação.

• Superfície antiaderente – A superfície lisa de PTFE evita acúmulos e simplifica a limpeza – particularmente importante em aplicações farmacêuticas e de qualidade alimentar.

3. Material do assento – PTFE

• Resistência Química Universal – O PTFE suporta uma faixa de pH de 0 a 14, tornando-o compatível com quase todos os meios agressivos, exceto metais alcalinos fundidos e flúor elementar.

• Ampla faixa de temperatura – O PTFE mantém a estabilidade dimensional e as propriedades de vedação de -200°C a +260°C, cobrindo condições de processos criogênicos e de temperatura elevada.

• Baixo atrito – O baixo coeficiente de atrito do PTFE reduz o torque operacional e prolonga a vida útil da sede, mesmo após repetidos ciclos.

• Fechamento estanque a bolhas – A sede de PTFE é comprimida contra o disco encapsulado para fornecer vedação sem vazamento de acordo com API 598.

4. Material da haste – aço inoxidável 17-4PH

• Alta resistência –17-4PH é um aço inoxidável endurecível por precipitação que oferece resistência à tração de até 1.100 MPa – significativamente superior a 304/316, garantindo transmissão de torque confiável.

• Excelente resistência à corrosão – Com 15,5–17% de cromo e 3–5% de níquel, o 17-4PH resiste à corrosão em água, produtos químicos suaves e atmosferas marinhas, superando os graus martensíticos padrão.

• Resistente ao desgaste – A superfície endurecida resiste a escoriações e desgaste durante ciclos repetidos, prolongando a vida operacional da interface haste-rolamento.

• Design à prova de explosão – O mecanismo de retenção evita a ejeção acidental da haste sob picos de pressão, projetado de acordo com os padrões API 609.

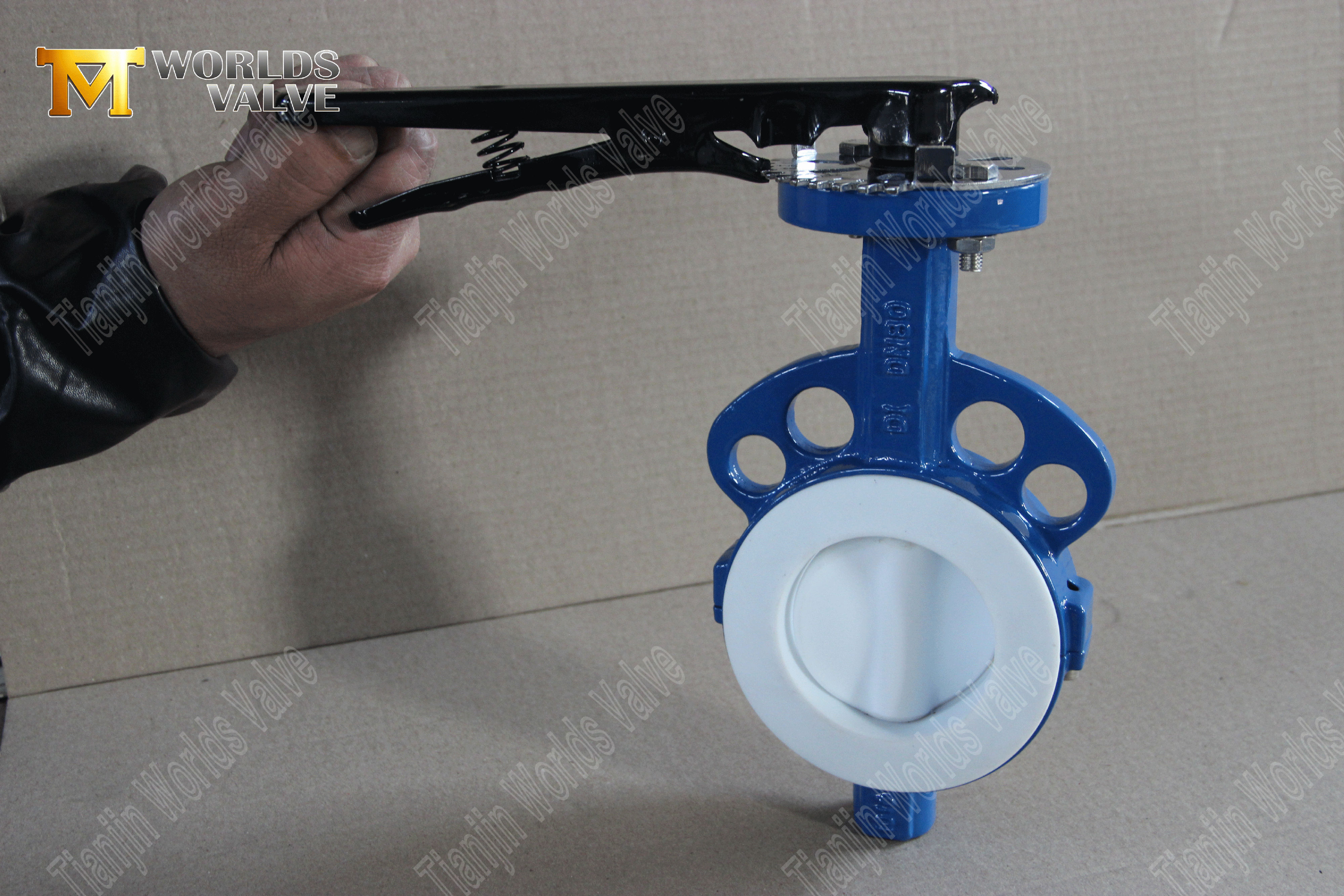

5. Operação com alavanca manual – simples e confiável

• Controle de quarto de volta – A alavanca gira 90° de totalmente aberta para totalmente fechada, proporcionando controle de fluxo rápido e preciso.

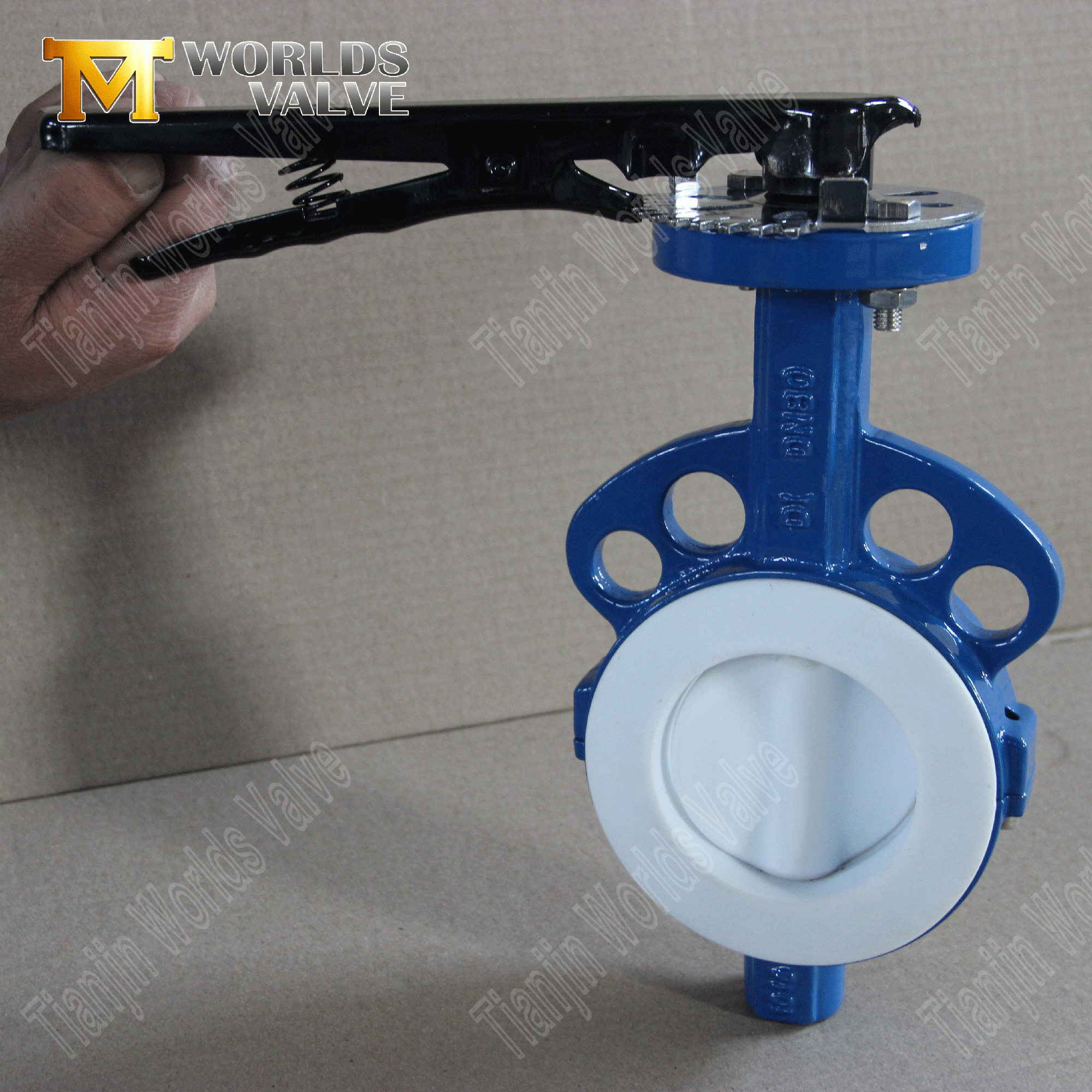

• Placa de travamento incluída –A alavanca possui uma placa de travamento que mantém a válvula na posição e evita operação acidental durante a manutenção.

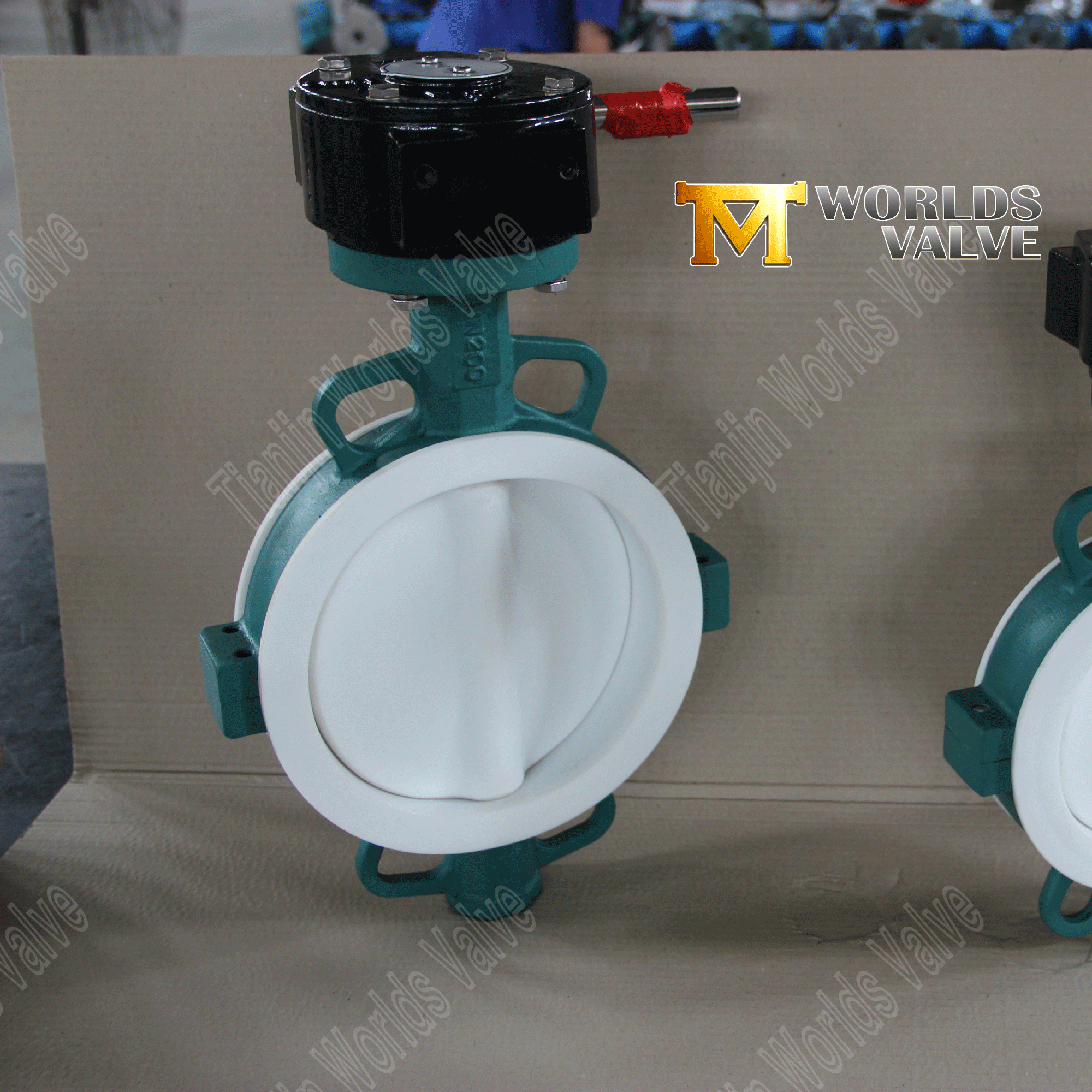

• Montagem ISO 5211 – O flange superior padronizado permite fácil atualização para atuação elétrica ou pneumática, se necessário.

6. Classificação Classe 150 – Capacidade de Pressão Padrão

• Ampla compatibilidade – Classe 150 é a classificação de pressão mais comum para sistemas de tubulação industrial na América do Norte e em muitas outras regiões, garantindo fácil integração com flanges existentes. A classificação de pressão de trabalho a frio (CWP) para válvulas borboleta Classe 150 é normalmente de 285 psi (20 bar).

• Desempenho confiável – O corpo de ferro dúctil e a haste 17-4PH atendem ao serviço Classe 150 com uma margem de segurança, mesmo sob picos de pressão e ciclos térmicos.

Aplicações Típicas

As válvulas borboleta wafer de PTFE com disco encapsulado e sede de PTFE são confiáveis ​​em uma ampla gama de indústrias:

• Processamento Químico – Ácidos, álcalis, solventes, oxidantes e meios agressivos.

• Farmacêutico – Água de alta pureza, sistemas CIP/SIP, processamento estéril.

• Alimentos e bebidas – Alimentos ácidos, agentes de limpeza, fluidos sanitários.

• Semicondutor – Água ultrapura, produtos químicos de grau eletrônico.

• Tratamento de Água –Cloro, ozônio, dosagem de produtos químicos.

• Celulose e Papel – Produtos químicos para branqueamento, licores corrosivos.

Por que escolher a válvula Tianjin Worlds?

• Qualidade em que você pode confiar. Nossa certificação ISO 9001:2015 é emitida pela LRQA, um dos organismos de certificação mais respeitados do mundo. Cada válvula vem com certificados de material e relatórios de teste de pressão – sem exceções.

• Especialistas em encapsulamento de PTFE. Temos ampla experiência na fabricação de válvulas com discos encapsulados em PTFE e sedes em PTFE para aplicações químicas, farmacêuticas e de alta pureza. Nosso processo de encapsulamento garante isolamento completo do metal e confiabilidade a longo prazo.

• Vantagem da haste 17-4PH. A haste 17-4PH oferece resistência e resistência à corrosão significativamente maiores do que as hastes padrão 304/316, proporcionando desempenho confiável em condições de serviço exigentes.

• Personalização total. Materiais, tamanhos, classificações de pressão, padrões de flange (ANSI, DIN, JIS, BS), revestimentos (qualquer cor RAL), atuadores – tudo de acordo com sua especificação.

• Mais de 19 anos de experiência em exportação. Logística tranquila e suporte pós-venda para mais de 50 países na Europa, Américas, Oriente Médio e Sudeste Asiático.

• 100% Rastreabilidade. Certificados de materiais e relatórios de testes de pressão em todos os pedidos – sem exceções.

• Retorno rápido. Gerente de projeto dedicado; prazo de entrega típico de 15 a 40 dias. Visitas à fábrica são bem-vindas em Tianjin.

Entre em contato – personalize sua válvula PTFE hoje mesmo:

Se você precisa desta configuração Classe 150 com disco encapsulado em PTFE e sede em PTFE, um tamanho diferente, atuação automatizada ou um pacote completo de válvula para um projeto de grande escala – estamos prontos para construir de acordo com suas especificações.

Envie-nos suas necessidades:

• Tamanho necessário e classificação de pressão

• Tipo de mídia e temperatura operacional

• Combinação de materiais preferida (corpo/disco/assento)

• Tipo de atuador (manual, de engrenagem, elétrico, pneumático, hidráulico)

• Padrão de flange e furação (ANSI, DIN, JIS, BS)

• Cor do revestimento (qualquer RAL)

• Quantidade desejada e porta de destino

Nossa equipe responderá em até 24 horas com um orçamento e proposta de engenharia.

Visitas à fábrica são bem-vindas - venha ver como fabricamos suas válvulas em Tianjin, China.

Entre em contato conosco agora e vamos construir sua válvula juntos.
