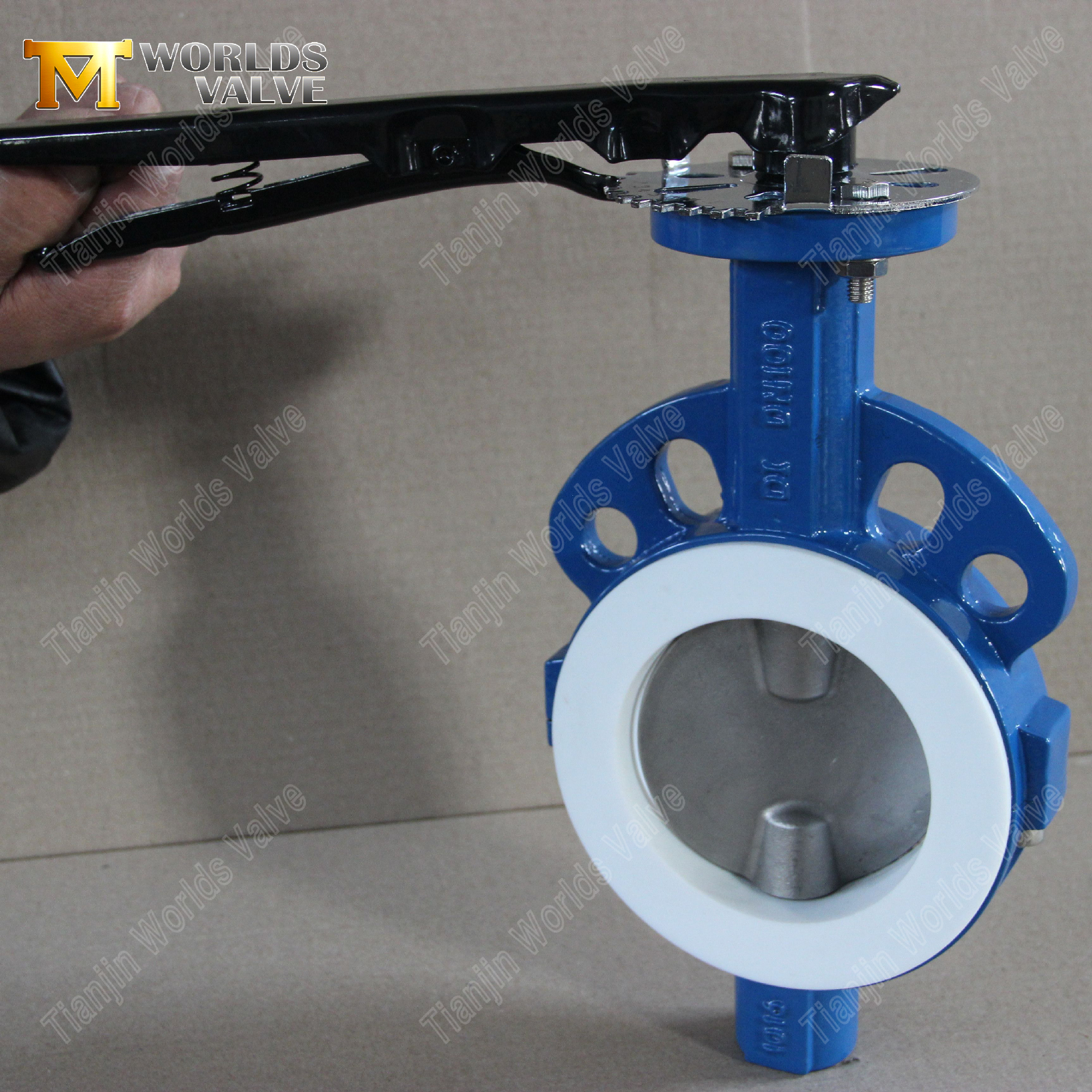

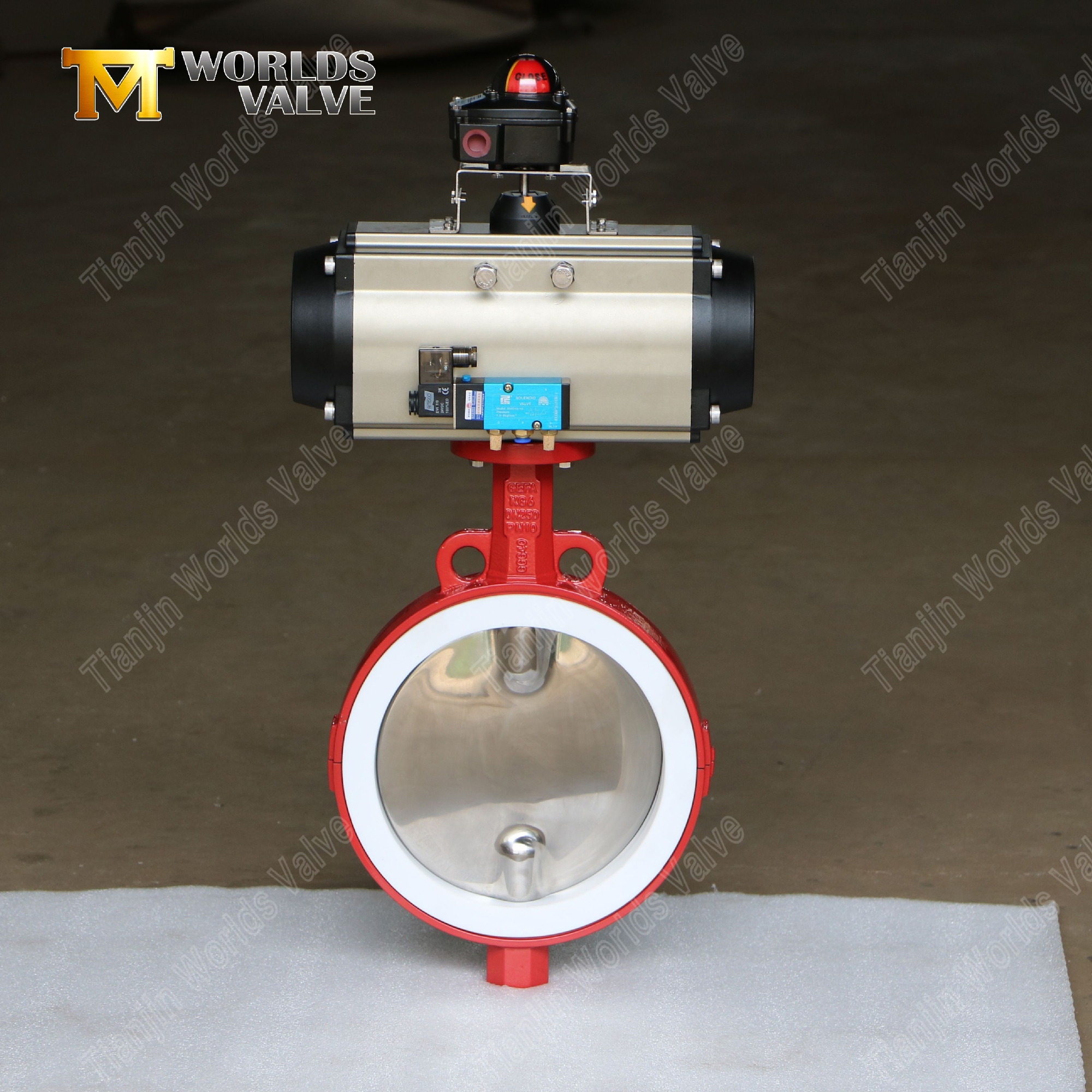

Válvula borboleta wafer de assento de PTFE de corpo dividido com disco CF8M

Introdução:

Válvula borboleta wafer de assento de PTFE de corpo dividido com disco CF8M

Tianjin Worlds Valve Co., Ltd. – Seu parceiro OEM para válvulas resistentes à corrosão de fácil manutenção

CBF05E-TA04--Manual de Operação e Manutenção DOWNLOAD

Principais vantagens técnicas e inovações de design:

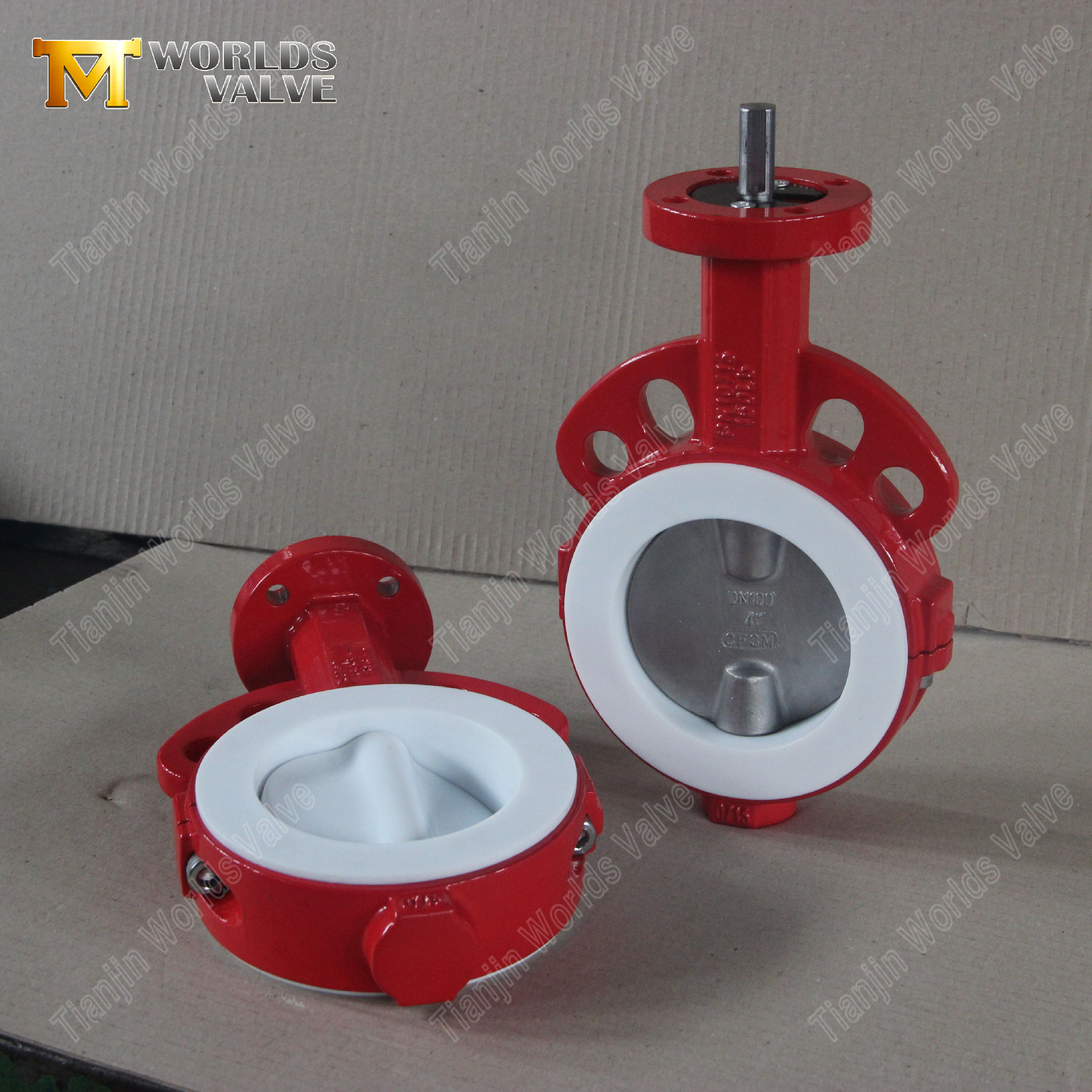

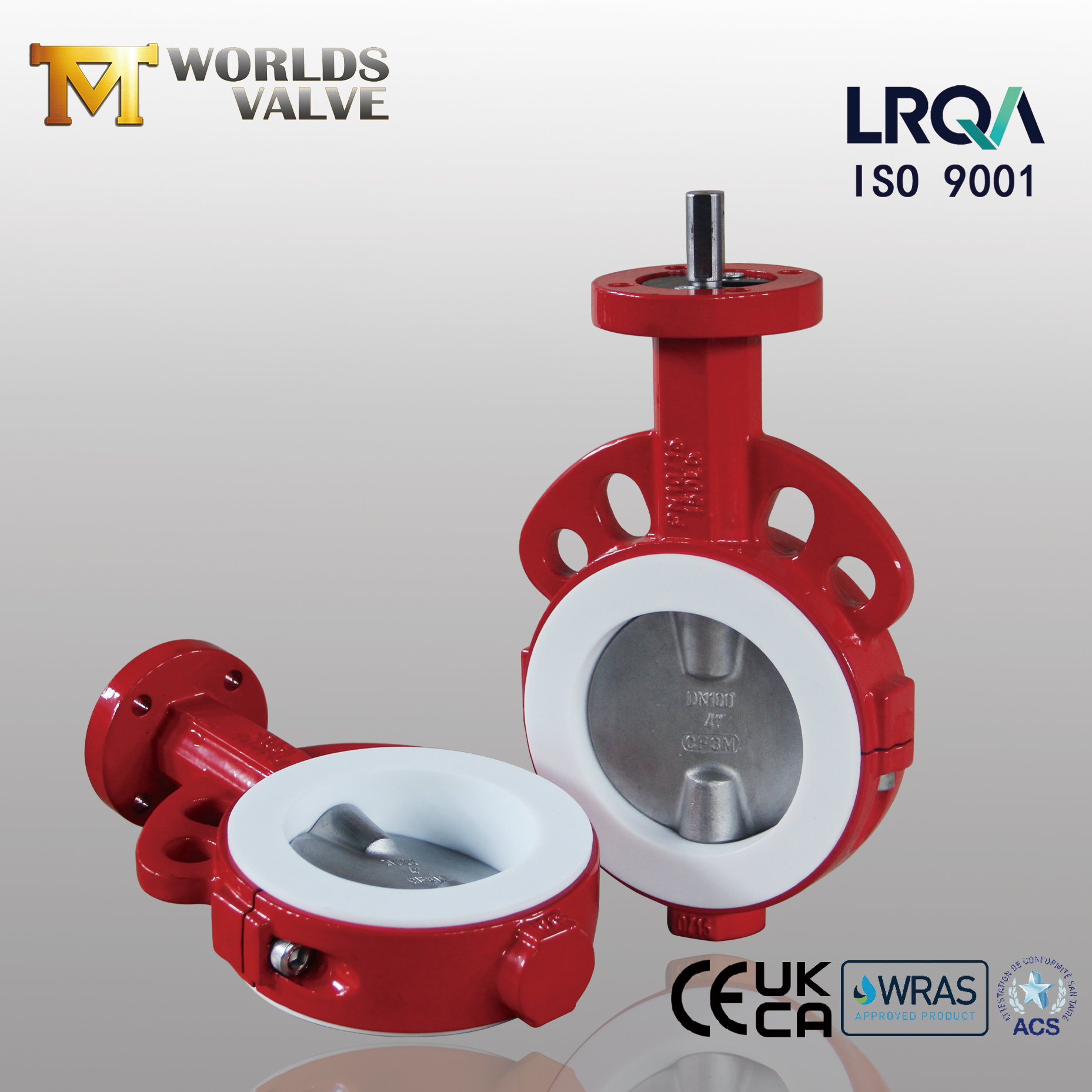

1. Corpo dividido inovador para manutenção sem esforço

• Acesso interno rápido: O exclusivo corpo de duas peças, preso por parafusos perimetrais, pode ser aberto diretamente na linha. Isto permite a inspeção, a substituição da sede ou a manutenção do disco em minutos, sem cortar a tubulação ou perturbar os flanges adjacentes.

• Interrupção operacional minimizada: Elimina a dispendiosa e demorada remoção completa da válvula, reduzindo significativamente as janelas de manutenção e o custo total de propriedade.

• Limpeza superior: Ideal para processos sanitários ou CIP (Clean-in-Place), pois o corpo pode ser aberto para limpeza e validação completa.

2. Assento completo em PTFE para compatibilidade química universal

• 100% de resistência à corrosão: A sede de PTFE virgem fornece vedação inerte e não contaminante contra praticamente todos os meios agressivos, incluindo ácidos fortes, álcalis e solventes em todo o espectro de pH 0-14.

• Desligamento à prova de bolhas: Garante desempenho de vedação ANSI Classe VI (Vazamento Zero), testado de acordo com os padrões EN 12266-1 Classe A.

• Ampla faixa de temperatura: A sede em PTFE mantém a integridade em serviços de -35°C a 200°C.

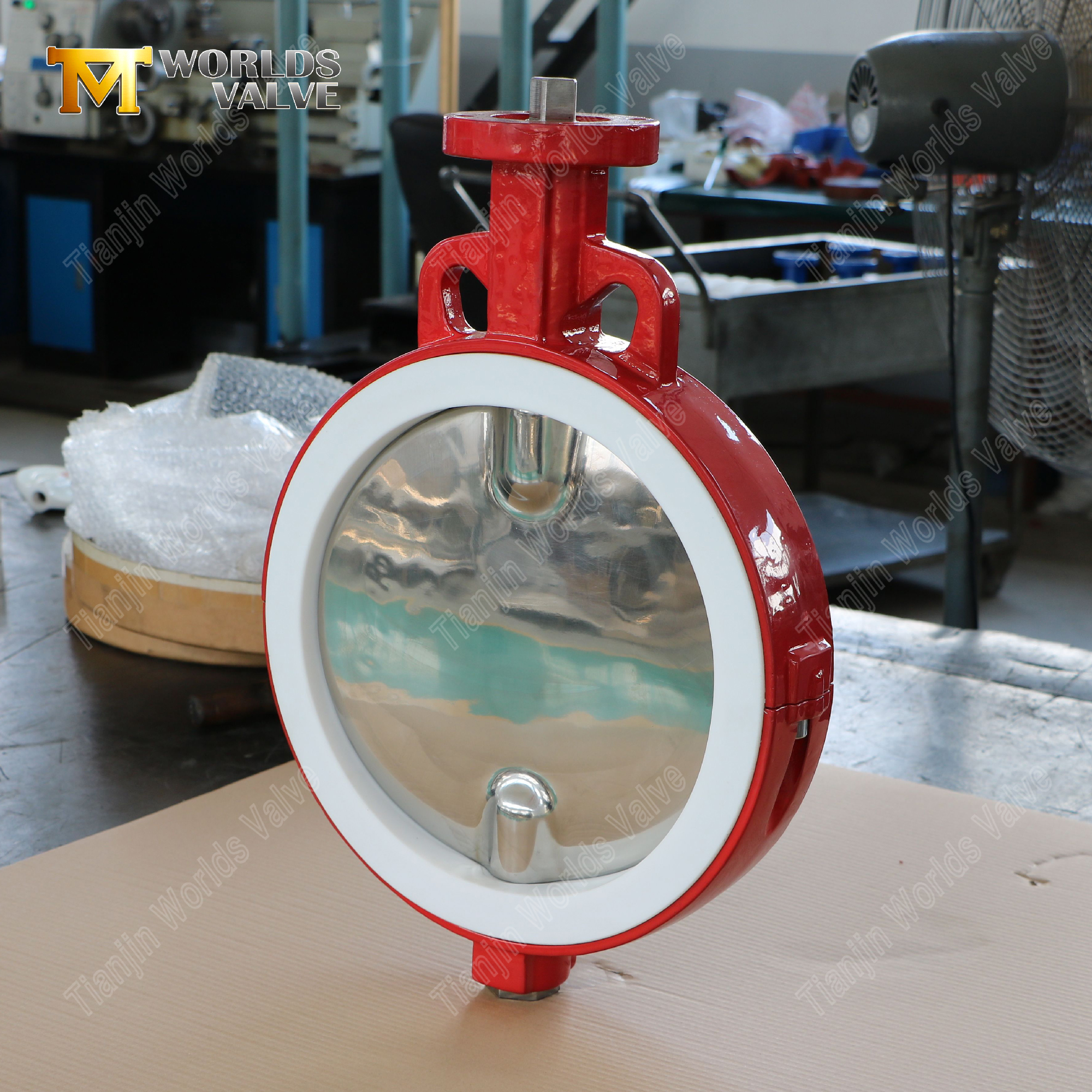

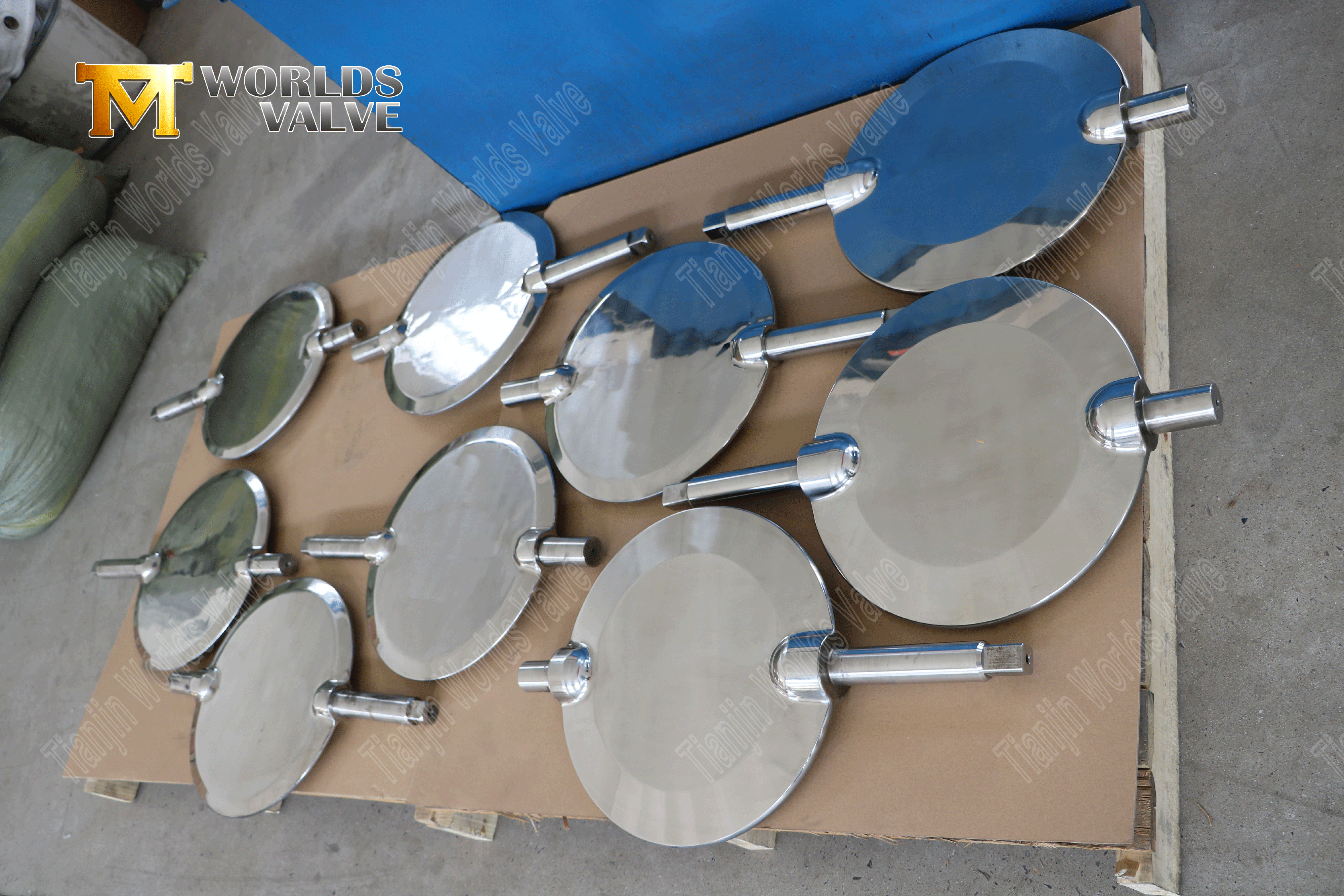

3. Disco de aço inoxidável CF8M para durabilidade

• Resistência aprimorada à corrosão e erosão: O disco de aço inoxidável CF8M (AISI 316) oferece excelente proteção contra corrosão sob tensão por pites e cloretos, garantindo integridade estrutural de longo prazo em ambientes agressivos.

• Superfície usinada com precisão: Otimizado para contato perfeito e de baixo atrito com a sede em PTFE, garantindo operação suave e ciclo de vida prolongado.

4. Design de wafer compacto e eficiente

• Economia de espaço e peso: O corpo tipo wafer é instalado diretamente entre flanges ANSI ou DIN usando parafusos passantes, oferecendo uma solução mais leve e compacta em comparação com válvulas tipo lug ou corpo flangeado.

• Instalação econômica: Reduz o tempo geral de instalação e os requisitos de hardware.

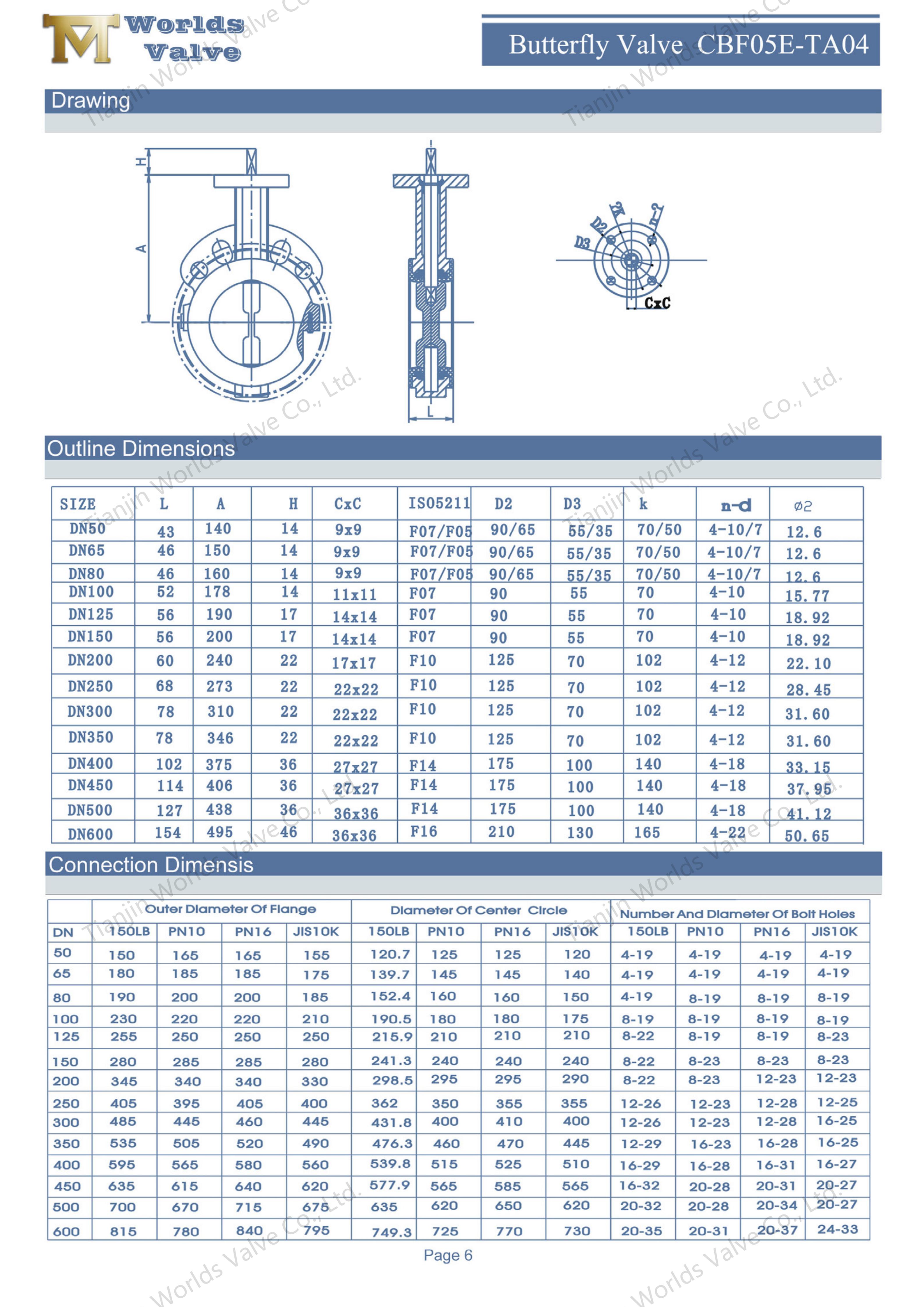

Padrão:

Aplicações alvo:

Esta válvula foi projetada especificamente para serviços onde a resistência química e o acesso para manutenção são fundamentais:

• Processamento Químico: Manuseio de ácidos, cáusticos e solventes onde é necessária inspeção frequente.

• Farmacêutica e Biotecnologia: Sistemas CIP/SIP, água de alta pureza e processos que exigem higiene e validação rigorosas.

• Alimentos e Bebidas: Linhas de produtos e sistemas de limpeza que requerem fácil desmontagem para higienização.

• Tratamento de Água Industrial: Dosagem química agressiva (por exemplo, HCl, NaClO).

• Indústria Geral: Qualquer aplicação corrosiva onde a minimização do tempo de inatividade da válvula seja uma prioridade.

Por que escolher esta válvula?:

• Vantagem de manutenção incomparável: O design de corpo dividido revoluciona a facilidade de manutenção, reduzindo o tempo de inatividade em até 70% para trabalhos internos.

• Defesa total contra corrosão: A combinação de uma sede molhada em PTFE e um disco CF8M proporciona defesa contra os produtos químicos mais agressivos.

• Confiabilidade e selo comprovados: Alcança e mantém um fechamento à prova de bolhas, garantindo integridade e segurança do processo.

• Pronto para personalização OEM: Oferecemos soluções personalizadas para necessidades específicas, incluindo dimensões, materiais e pacotes de atuação especiais.

• Conformidade Global Fornecida: As válvulas são fabricadas de acordo com a ISO 9001 e podem ser fornecidas para atender às normas CE, UKCA e outras normas internacionais.

Conclusão:

A Tianjin Worlds Valve oferece a inovadora válvula borboleta de assento de PTFE de corpo dividido com um disco CF8M. Esta válvula de fácil manutenção apresenta um corpo exclusivo de duas peças para rápido acesso interno sem remoção da tubulação, ideal para aplicações químicas corrosivas e sanitárias. Descubra sua resistência à corrosão e seu design que economiza tempo de inatividade.
