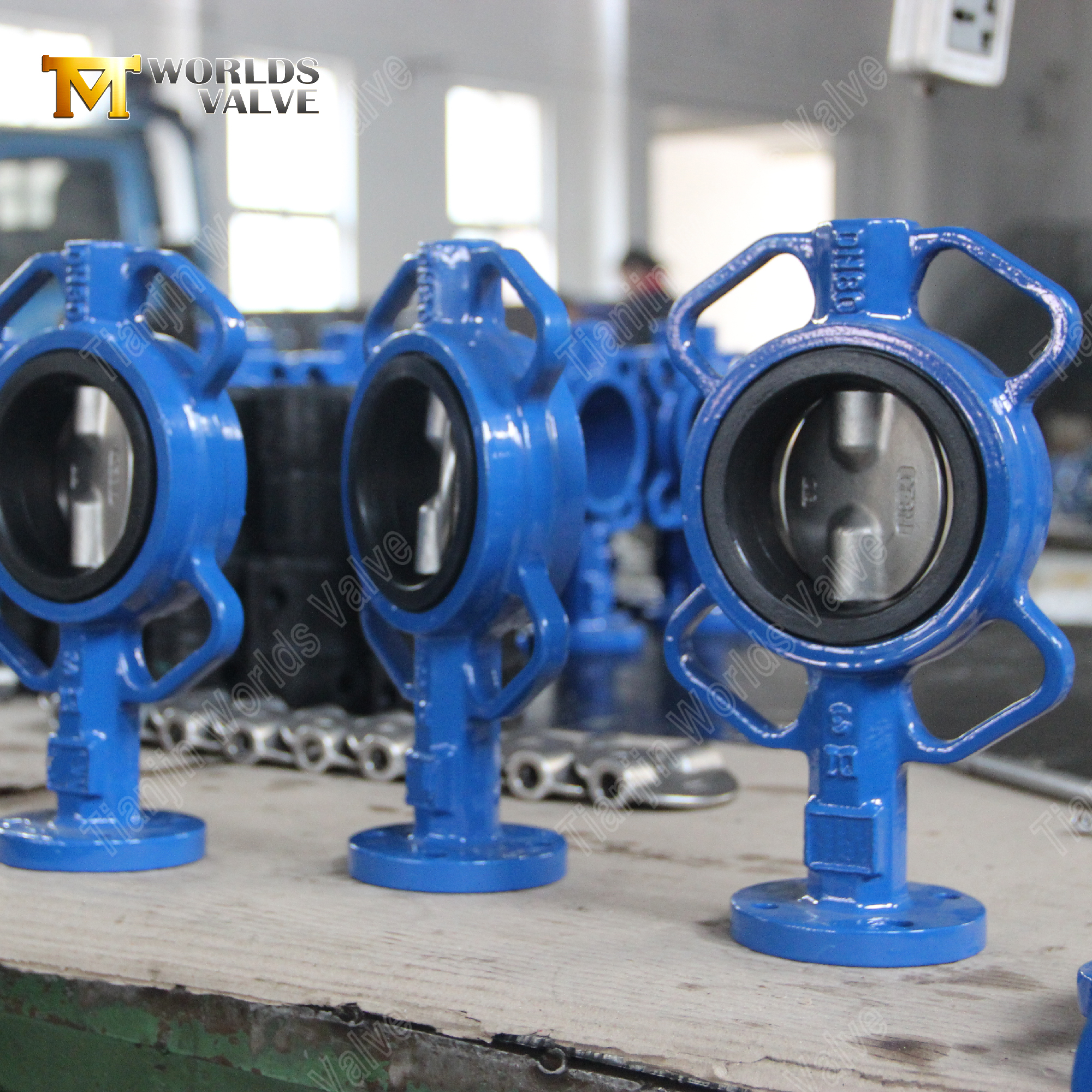

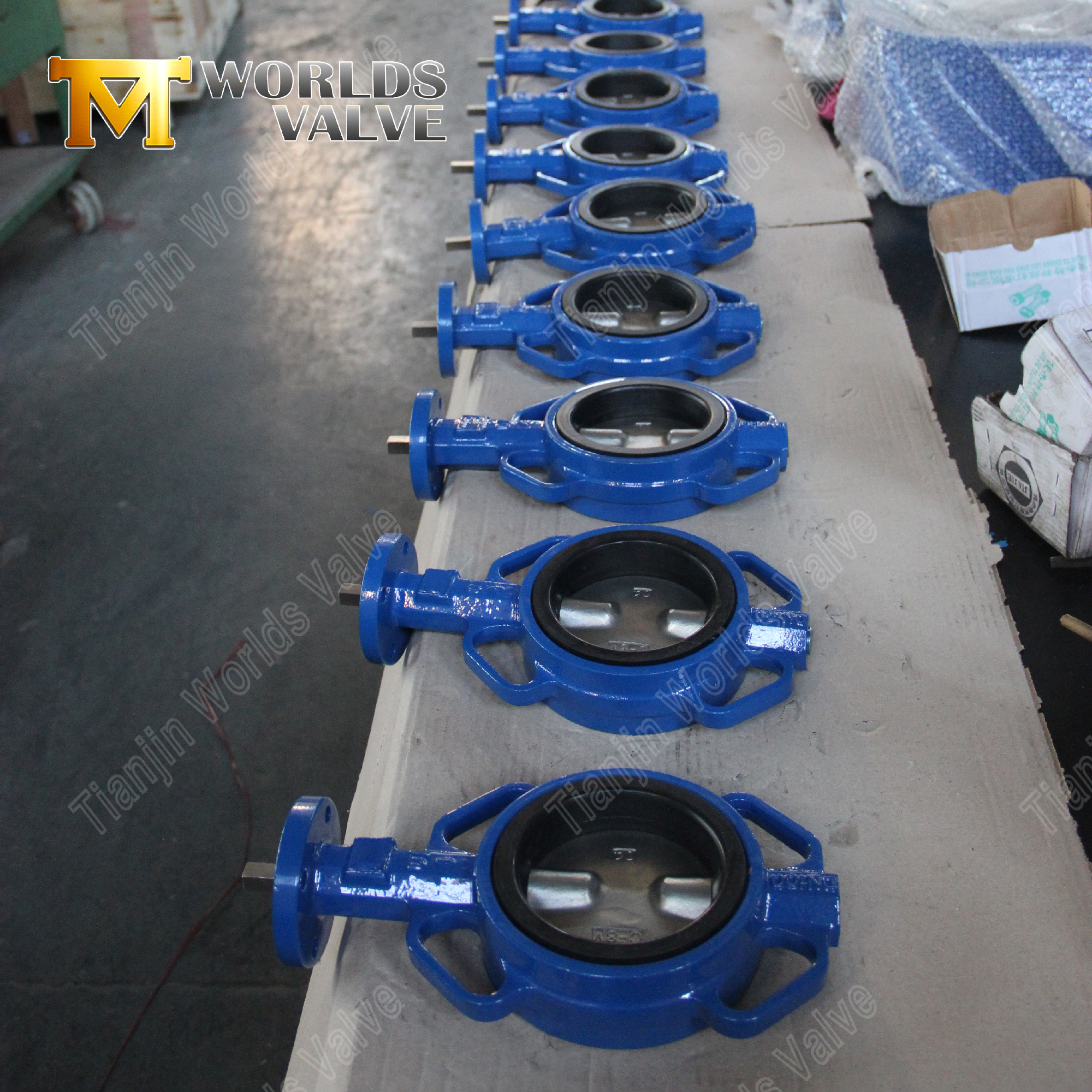

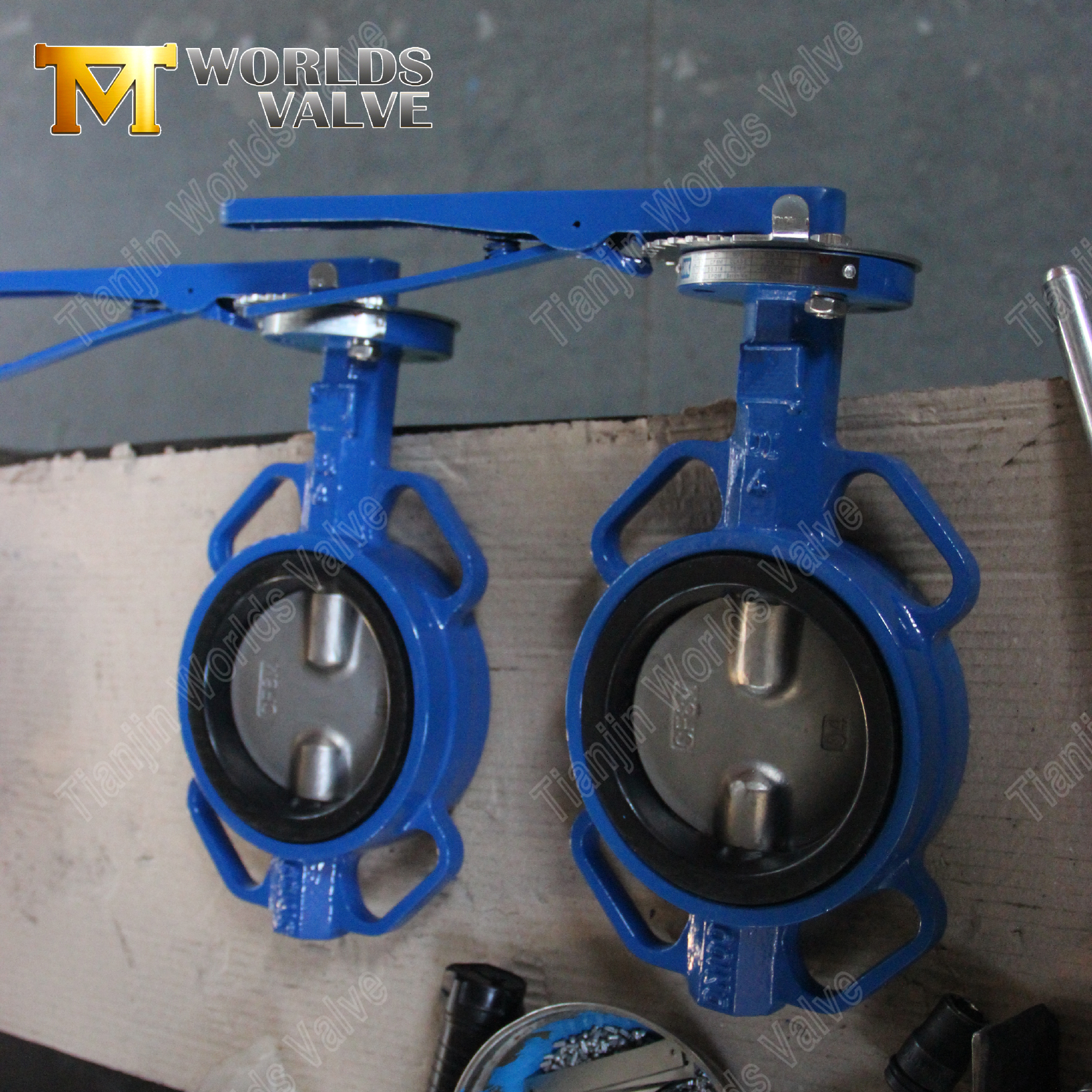

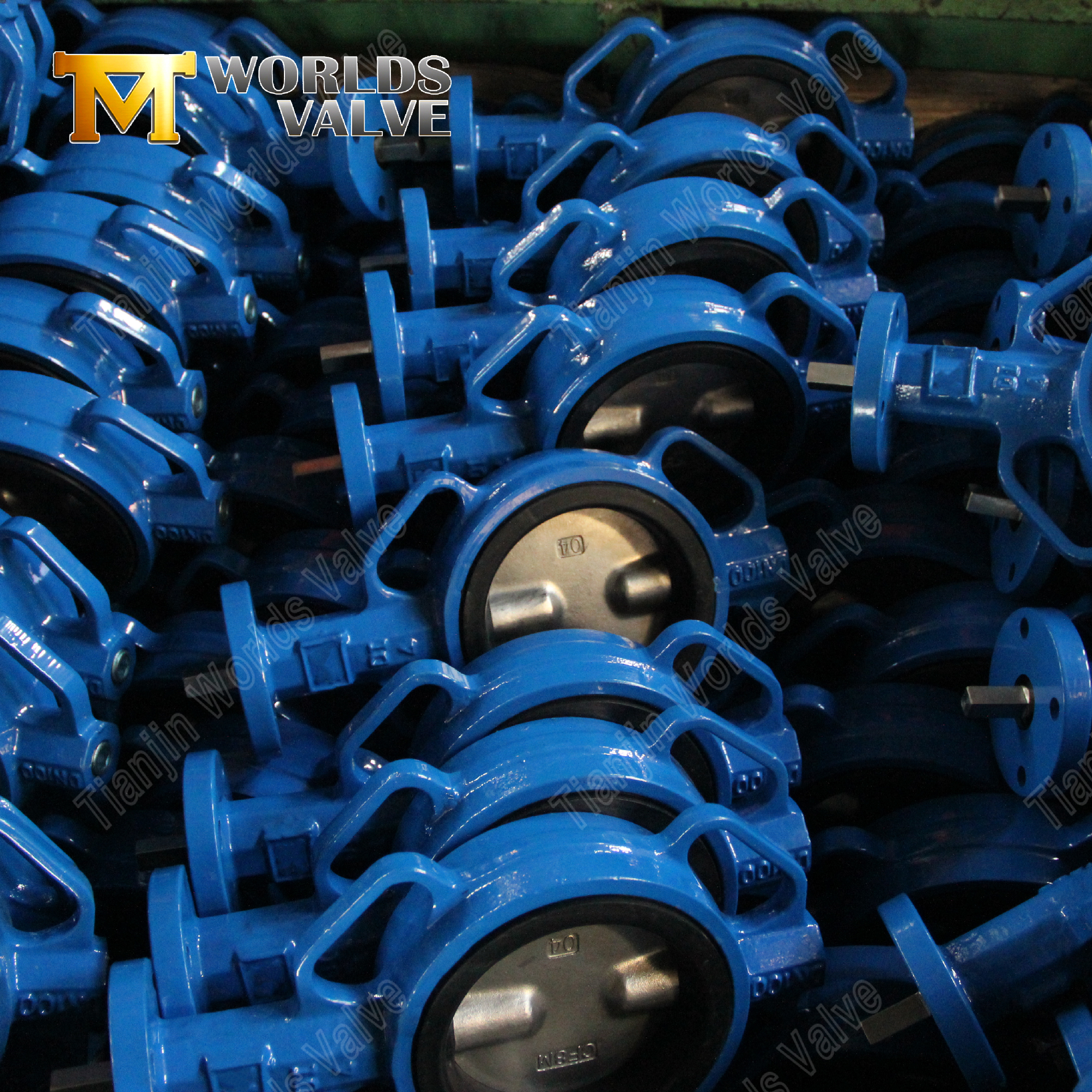

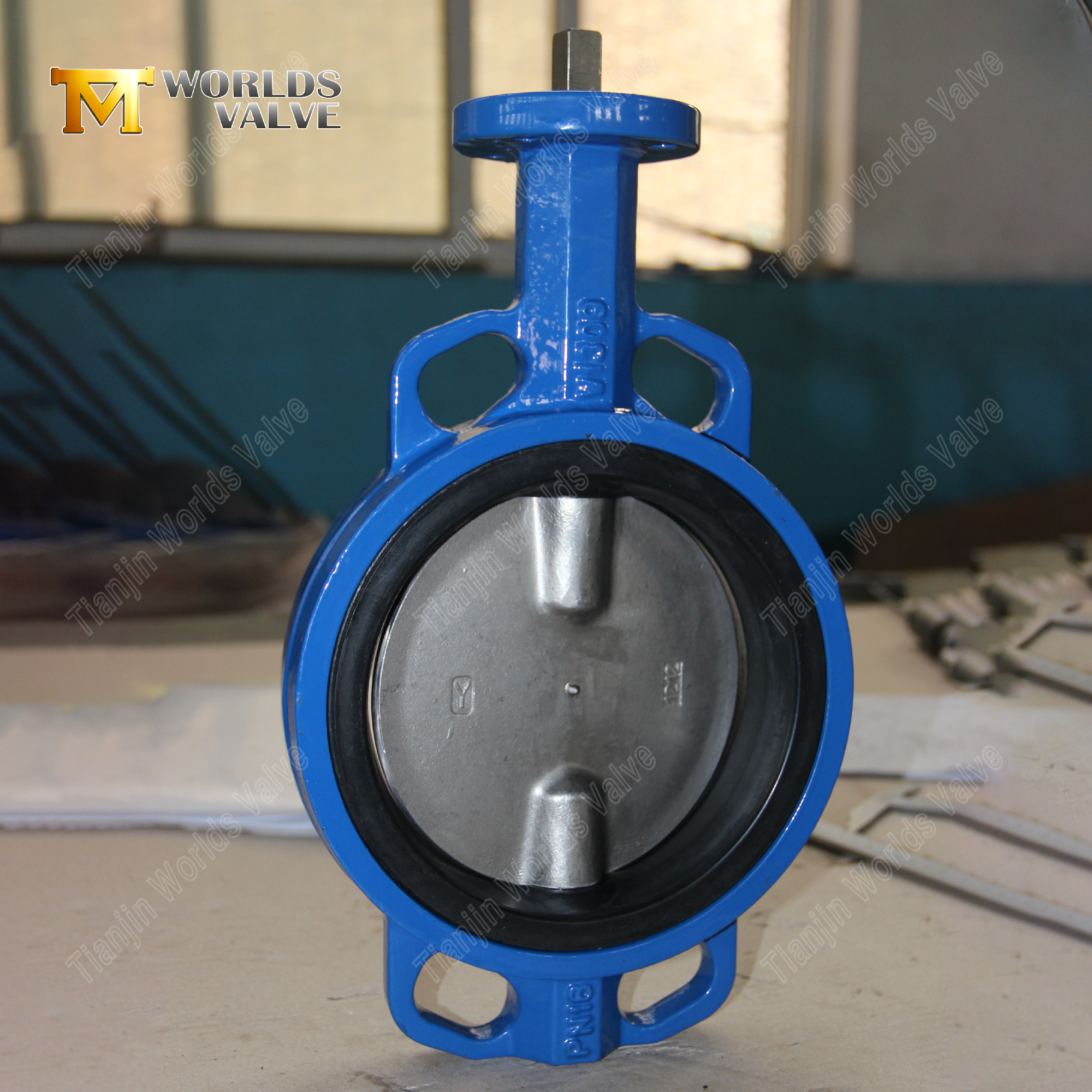

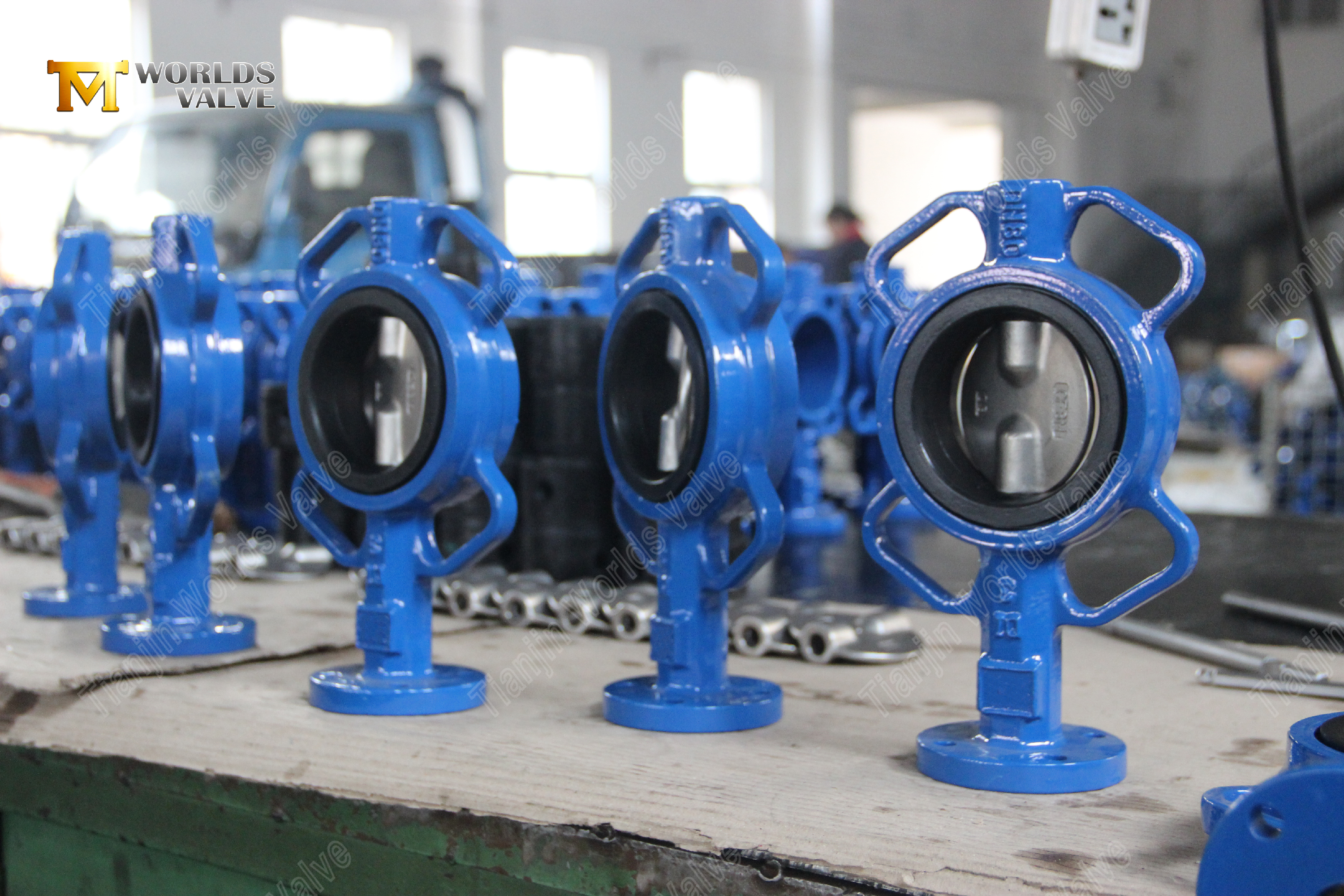

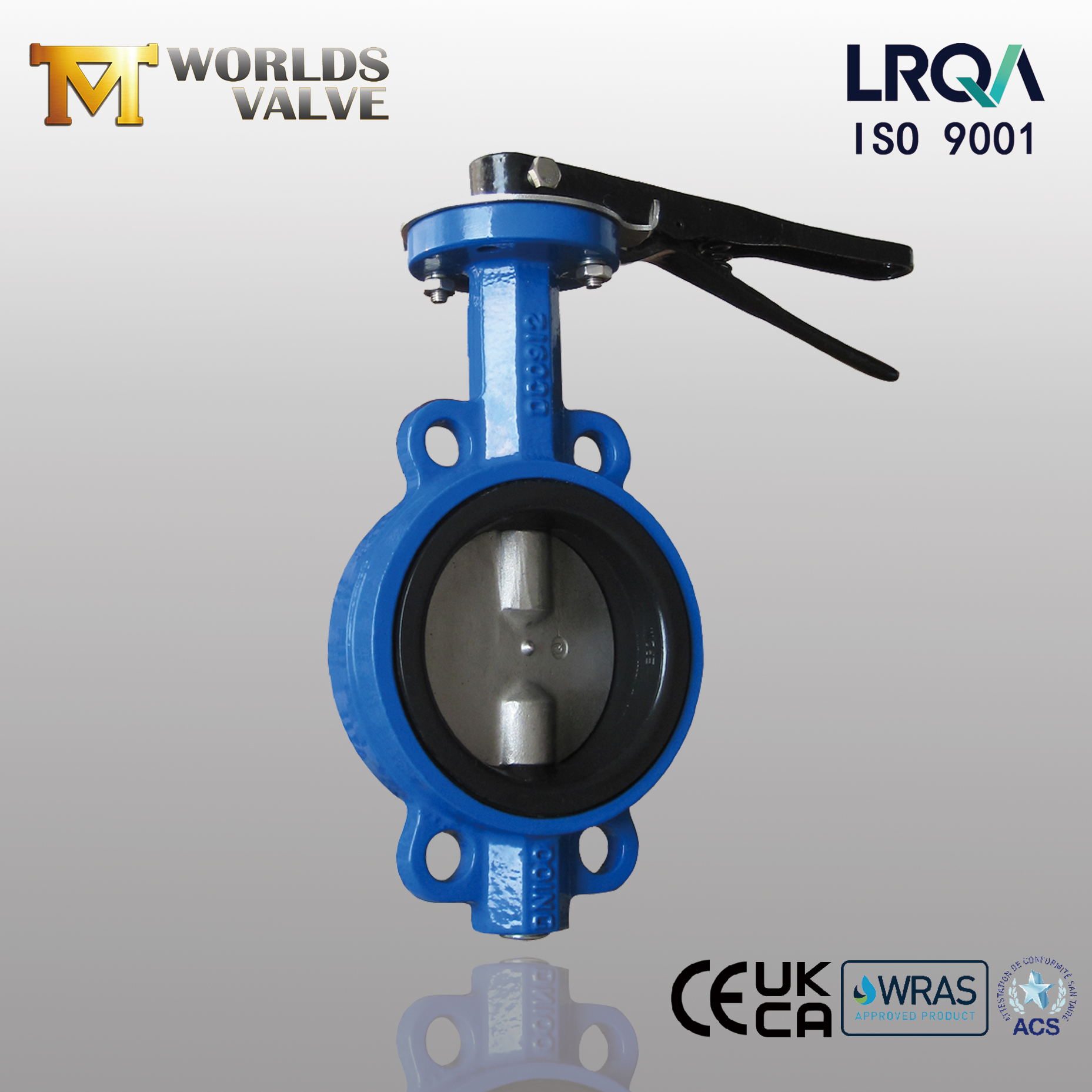

Válvula borboleta wafer de duas hastes com sede reserva em EPDM | Operado por alavanca | Design durável

Introdução:

Tianjin Worlds Valve Co., Ltd. - Fabricante certificado ISO 9001, CE, UKCA e WRAS

CBF03-TA01- Manual de Operação e Manutenção DOWNLOAD

Principais recursos e vantagens:

1. Construção de duas hastes (duas peças) para maior confiabilidade

• Tensão de torção reduzida: As seções superior e inferior da haste distribuem o torque de maneira mais uniforme, minimizando a concentração de tensão e reduzindo o risco de falha da haste.

• Alinhamento preciso do disco: O design de duas peças garante uma centralização consistente do disco dentro da sede, reduzindo o desgaste irregular e mantendo a integridade da vedação ao longo de milhares de ciclos.

• Manutenção simplificada: A configuração de duas hastes permite uma desmontagem mais fácil durante o serviço, pois a haste superior pode ser removida sem desengatar totalmente o disco.

2. Assento rígido de apoio em EPDM para desempenho de vedação consistente

• Suporte de sede rígido: A sede em EPDM é moldada com um suporte rígido que evita extrusão ou deformação sob pressão, mantendo a geometria de vedação na classificação PN16 completa.

• Vida útil estendida: O design de apoio reduz a compressão e a fadiga, permitindo que a sede retenha a elasticidade por mais tempo do que as sedes de elastômero sem suporte.

• Fechamento estanque a bolhas: A combinação da sede suportada e do disco de precisão fornece fechamento confiável com vazamento zero para serviços de água e ar.

3. Corpo wafer compacto para instalação com economia de espaço

• Construção leve: O corpo wafer elimina a necessidade de flanges complementares, reduzindo o peso geral do sistema e os custos de material.

• Instalação rápida aparafusada: A válvula centraliza-se entre os flanges padrão EN ou ANSI e é fixada com parafusos passantes, minimizando o tempo de instalação.

• Dimensões intercambiáveis: As dimensões face a face estão em conformidade com ISO 5752 e EN 558 Série 20, garantindo compatibilidade com layouts de tubulação existentes.

4. Opções de materiais resistentes à corrosão

• Corpo de ferro dúctil com revestimento epóxi: O corpo do GGG40 oferece alta resistência e resistência ao impacto, com um revestimento epóxi durável (250 μm) protegendo contra corrosão atmosférica e à beira da água.

• Disco de aço inoxidável CF8M: O disco padrão oferece boa resistência à corrosão para água tratada e produtos químicos suaves.

• Materiais de disco personalizáveis: As opções incluem discos de bronze de alumínio, aço inoxidável duplex, revestidos de náilon ou revestidos de PTFE para mídias especializadas.

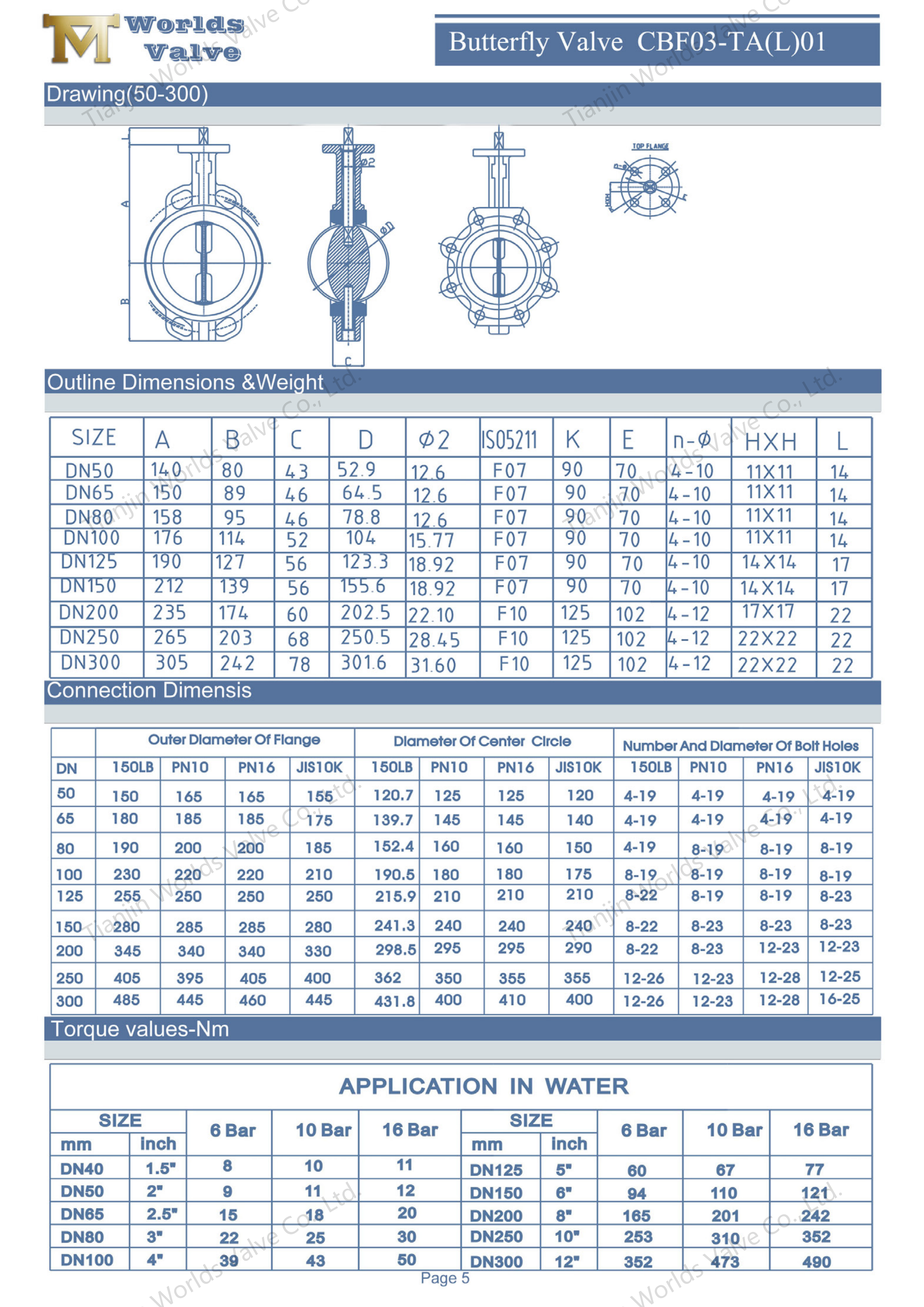

Padrão:

Por que escolher a válvula Tianjin Worlds?

• Projetado para durabilidade: nossos designs de duas hastes e sede de encosto rígido refletem um compromisso com a confiabilidade mecânica e longa vida útil.

• Experiência em fabricação OEM: Como um fabricante OEM focado, oferecemos qualidade consistente, opções de materiais flexíveis e a capacidade de personalizar padrões de flange, revestimentos e embalagens.

• Qualidade Certificada: Instalação certificada ISO 9001 com CE, UKCA e outras opções de certificação disponíveis mediante solicitação.

• Experiência Global: Fornecendo válvulas para mais de 50 países com logística confiável e suporte de documentação profissional.

Aplicações típicas:

• Distribuição de Água e Estações de Tratamento

• Sistemas HVAC (água gelada, torres de resfriamento)

• Linhas de sucção e descarga da bomba

• Redes de irrigação

• Circuitos de Água de Processo Industrial

Conclusão:

A válvula borboleta wafer de duas hastes com sede rígida em EPDM da Tianjin Worlds Valve Co., Ltd. combina confiabilidade mecânica com facilidade de manutenção prática. Seu design de haste de duas peças reduz o desgaste e garante o alinhamento preciso do disco, enquanto a construção da sede suportada mantém a integridade da vedação durante anos de operação. A classificação PN16, o tamanho DN100 e a operação por alavanca tornam-no uma escolha confiável para aplicações industriais de água e em geral.

Quando sua aplicação exige uma válvula borboleta durável e de fácil manutenção, escolha a Tianjin Worlds Valve Co., Ltd. Entre em contato conosco hoje mesmo para obter especificações técnicas, opções de personalização de materiais ou uma cotação adaptada à sua aplicação.
