Válvula de borboleta aprovada pela ACS para água potável

O corpo da válvula deve ser um design de wafer ou lutas de peça com pescoço estendido e uma configuração concêntrica de disco e assento para permitir 2 '' - 120''' de isolamento de tubulação. O assento deve encapsular totalmente o corpo isolando o corpo da mídia de linha e nenhuma junta de flange será necessária. Esta série de válvulas de borboleta tem muitos dos recursos e benefícios de design, como altas classificações CV, partes mínimas expostas à mídia de linha, maior confiabilidade e um registro comprovado de longa vida útil. Uma grande vantagem de design dessas linhas de produtos da válvula é a compatibilidade internacional.

Modelo:
Cbf02-ta01.
Marca do Produto:
OEM

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Descrição do produto

CBF02-TA (L) 01_ 页面 _02

Característica do produto:

100% bidirecional apertado.
Instalação sem restrição na direção do fluxo.
Peso reduzido e dimensões gerais.
Perda de baixa pressão e redução dos custos de energia.
Altos valores KV / CV.
Fácil de limpar e desinfetar para sistemas de água potável etc.
Auto-limpeza (nenhum resíduo será preso).
Boa resistência à corrosão.

CBF02-TA (L) 01_ 页面 _04

Parâmetros técnicos:

Tamanho	DN32-DN600.	DN650-DN2000.
Pressão no trabalho	16bar.	10bar.
Casca	24bar.	15bar.
Selo	18bar.	11bar.
Temperatura de operação	-45 ℃ ~ + 150 ℃
Ambiente operacional	Ballast e Bilge System Processamento Químico Plantas de dessalinização perfurando plataformas água potável Plantas de gás de alimentos e bebidas de pó seco Indústria de papel da indústria de indústria de mineração de mineração Água de tratamento térmico de água técnica
Método de condução	Alavanca de mão worm engrenagem elétrica pneumática

Img_6239.

Material Principal:

Nome	Material
Corpo	Aço inoxidável do aço inoxidável do aço inoxidável do aço inoxidável do ferro do ferro fundido
Disco	Al-Bronze de aço inoxidável de aço inoxidável de ferro de ferro dúctil
Eixo	Aço Inoxidável Monel K500
Seat	Buna NBR EPDM Viton PTFE Hepdm Neoprene Hypalon Borracha Natural

Img_1921.

Padrão Executivo:

Padrão padrão	EN 593, MSS SP67 API 609 BS5155
Inspeção e teste	API 598 ISO 5208 PT 12266
Padrão final	ANSI B16.1 CL. 125LB & B16.5 CL. 150lb. Como 2129 Tabela D & E BS 10 Tabela D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150lb awwa c207. SABS 1123 Tabela 1000/3 & Tabela 1600/3
Cara a cara	ISO 5752, EN 558, MSS SP67 e API 609 DIN3202
Flange superior	ISO 5211.

Img_4607.

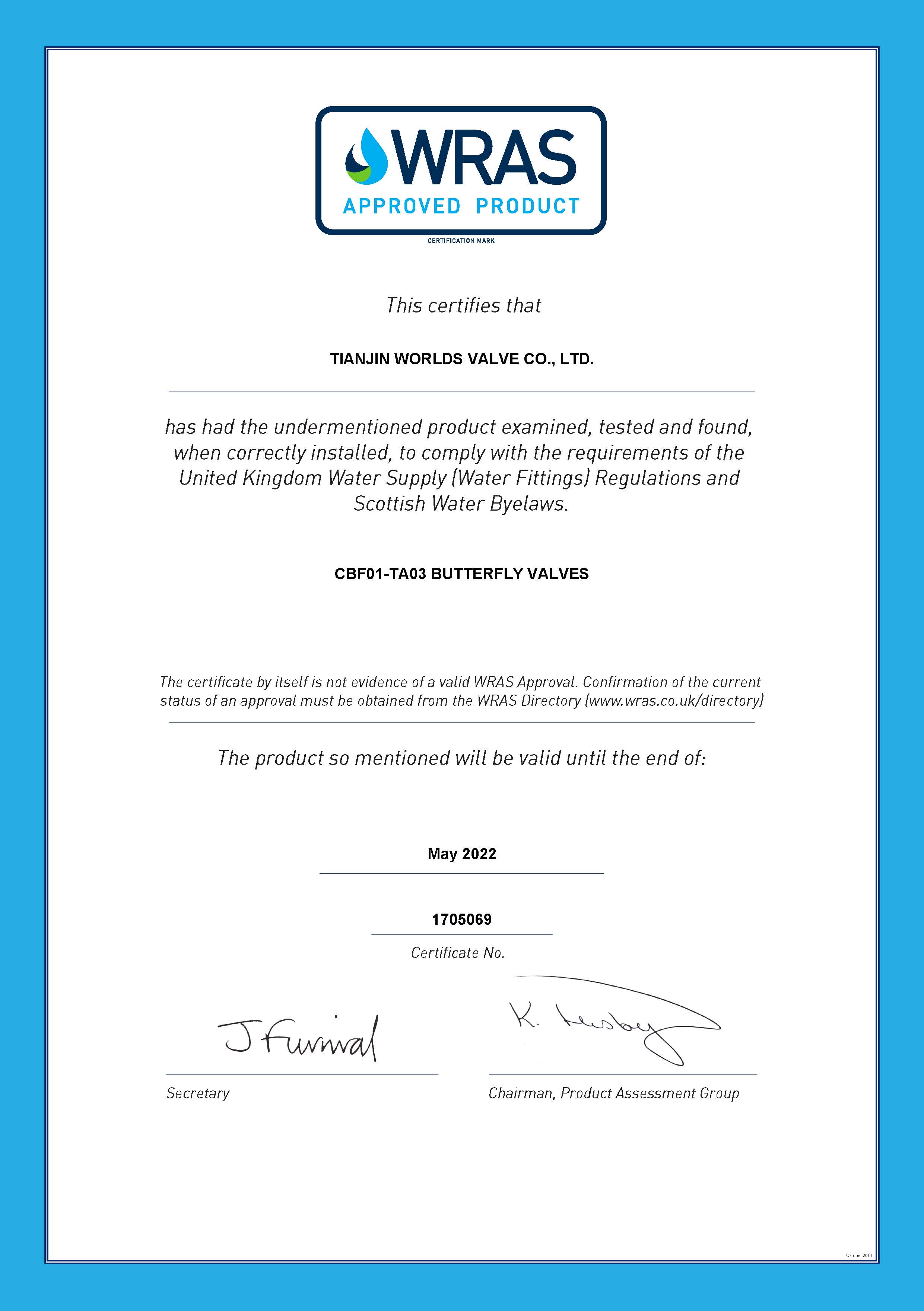

Válvula de borboleta WRAS.

Válvula de borboleta ACS. Válvulas ACS. Válvula de borboleta de água potável Válvulas de borboleta de água. Válvula de borboleta de certificado WRAS Válvulas
