Válvula de borboleta com atuador pneumático: Princípio de trabalho, aplicações e guia de seleção

Índice:

1.Como uma válvula de borboleta acionada pneumática funciona?

2. Aplicações de válvulas de borboleta em tratamento de água, petróleo e gás, alimentos e bebidas e sistemas HVAC

3.Features de válvula de borboleta com atuador pneumático

4.Vantagens da válvula de borboleta com atuador pneumático: operação econômica, eficiente em termos energéticos e confiáveis

5. Critérios de seleção para válvula de borboleta com atuador pneumático

6. CONCLUSÃO

7.Faqs

Como funciona uma válvula de borboleta acionada pneumática?

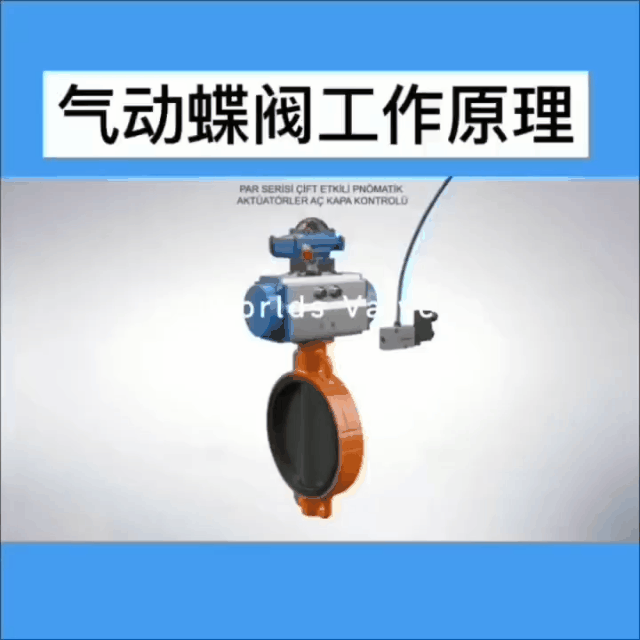

A válvula de borboleta com atuador pneumático é um tipo de válvula que usa ar comprimido para abrir e fechar o disco da válvula, que regula o fluxo de fluido através da tubulação. O atuador é montado no eixo da válvula e converte o movimento linear do pistão em movimento de rotação, permitindo que o disco da válvula gire e controle o fluxo.

Válvulas de borboleta são amplamente utilizados em várias indústrias para controlar o fluxo de fluidos em pipelines. Essas válvulas são conhecidas por seu design simples, construção leve e custo-efetividade. Quando combinados com atuadores pneumáticos, as válvulas de borboleta oferecem recursos aprimorados de automação e controle remoto, tornando -os ideais para aplicações onde a operação manual não é viável ou desejável.

Aplicações de válvulas de borboleta em tratamento de água, petróleo e gás, alimentos e bebidas e sistemas HVAC

A combinação de válvulas de borboleta e atuadores pneumáticos encontrou aplicações em vários setores, incluindo:

Plantas de tratamento de água

Nas estações de tratamento de água, as válvulas de borboleta com atuadores pneumáticas são usadas para controlar o fluxo de água durante diferentes processos de tratamento. Essas válvulas fornecem controle preciso do fluxo, garantindo o desempenho ideal dos equipamentos de tratamento e mantendo os padrões de qualidade da água.

Indústria de petróleo e gás

As válvulas de borboleta com atuadores pneumáticas são comumente usadas na indústria de petróleo e gás para aplicações como isolamento de pipeline, regulação do fluxo e controle de pressão. Essas válvulas são adequadas para lidar com fluidos corrosivos e abrasivos, tornando -os ideais para condições operacionais severas.

Indústria de alimentos e bebidas

Na indústria de alimentos e bebidas, as válvulas de borboleta com atuadores pneumáticas são usadas para aplicações como dosagem de ingredientes, mistura de produtos e embalagens. Essas válvulas garantem operação higiênica e impedem a contaminação do produto.

Sistemas HVAC

As válvulas de borboleta com atuadores pneumáticas são amplamente utilizadas nos sistemas HVAC para controlar o fluxo de ar nos níveis de temperatura e umidade de temperatura e umidade. Essas válvulas fornecem operação eficiente e confiável, garantindo conforto ideal e eficiência energética.

Indústria	Materiais típicos	Classificação de pressão (PN/classe)	Requisitos especiais	Exemplos de aplicação
Petróleo e gás	Aço carbono, aço inoxidável, aço de liga	Classe150-2500	Resistência à corrosão, alta pressão, alta temperatura	Reatores, tanques de armazenamento, sistemas de tubulação
Químico	Aço inoxidável, Hastelloy, Titanium	PN10-PN400	Resistência à corrosão, alta temperatura, resistência ao desgaste	Reatores, tanques de armazenamento, sistemas de tubulação
Poder	Aço carbono, aço inoxidável, aço cromio-molibdênio	PN10-PN250	Alta temperatura, alta pressão, resistência à fluência	Água de alimentação da caldeira, sistemas de vapor
Tratamento de água	Ferro fundido, ferro dúctil, aço inoxidável	PN 6 - PN 25	Resistência à corrosão, resistência ao desgaste, baixa manutenção	Redes de abastecimento de água, tratamento de águas residuais
Comida e bebida	Aço inoxidável, plásticos de qualidade alimentar	PN 6 - PN 16	Padrões higiênicos, fáceis de limpar, sem contaminação	Linhas de produção, tanques de armazenamento, sistemas de tubulação
Farmacêutico	Aço inoxidável, 316L, forrado de PTFE	PN 6 - PN 16	Estéril, Resistência à corrosão, fácil de limpar	Reatores, tubulação, Tanques de armazenamento
Construção naval	Bronze, aço inoxidável, aço carbono	PN 10 - PN 40	Resistência à corrosão da água do mar, alta pressão	Sistemas de água do mar, sistemas de combate a incêndios
Construção	Ferro fundido, ferro dúctil, latão	PN 6 - PN 16	Resistência à corrosão, baixo ruído, instalação fácil	HVAC, sistemas de encanamento

Características da válvula de borboleta com atuador pneumático

Válvulas de borboleta com atuadores pneumáticos oferecem vários recursos que os tornam adequados para uma ampla gama de aplicações:

Resistência à corrosão

Válvulas de borboleta com atuadores pneumáticos podem ser construídos a partir de materiais como aço inoxidável, plástico ou revestido com camadas de proteção para resistir à corrosão. Isso os torna adequados para lidar com fluidos corrosivos em indústrias como processamento químico e tratamento de águas residuais.

Design compacto

As válvulas de borboleta têm um design compacto, o que as torna ideais para aplicações onde o espaço é limitado. O atuador pneumático é montado diretamente no eixo da válvula, eliminando a necessidade de suportes ou suportes de montagem adicionais.

Alta capacidade de fluxo

As válvulas borboleta têm uma alta capacidade de fluxo, permitindo que lidam com grandes volumes de fluido com queda de pressão mínima. Isso os torna adequados para aplicações como estações de bombeamento, onde o controle de fluxo eficiente é crítico.

Manutenção fácil

As válvulas de borboleta com atuadores pneumáticos requerem manutenção mínima, tornando-os econômicos e confiáveis. A inspeção e lubrificação regular dos componentes do atuador geralmente são suficientes para garantir o desempenho ideal.

Vantagens da válvula de borboleta com atuador pneumático: operação econômica, eficiente em termos energéticos e confiáveis

O uso de válvulas de borboleta com atuadores pneumáticos oferece várias vantagens sobre outros tipos de válvulas e atuadores:

Econômico

As válvulas de borboleta geralmente são mais econômicas do que outros tipos de válvulas, como válvulas de bola ou portão. Quando combinados com atuadores pneumáticos, eles fornecem uma solução econômica para aplicações que requerem controle de fluxo automatizado.

Eficiência energética

Atuadores pneumáticos são conhecidos por sua eficiência energética, pois exigem energia mínima para operar. Isso faz com que as válvulas de borboleta com atuadores pneumáticos uma solução econômica para aplicações que requerem operação contínua.

Operação confiável

As válvulas de borboleta com atuadores pneumáticos oferecem operação confiável em ambientes severos, como temperaturas extremas, altas pressões e atmosferas corrosivas. O design simples e a construção robusta dessas válvulas garantem uma longa vida útil e tempo de inatividade mínimo.

Critérios de seleção para válvula de borboleta com atuador pneumático

Ao selecionar uma válvula borboleta com um atuador pneumático para uma aplicação específica, vários fatores devem ser considerados:

Características fluidas

É importante considerar o tipo de fluido que está sendo manuseado, incluindo sua temperatura, pressão, viscosidade e corrosividade. Essas informações ajudarão a determinar o material da válvula apropriado, o tipo de atuador e as opções de vedação.

Requisitos de fluxo

Os requisitos de fluxo da aplicação, como vazão, queda de pressão e padrão de fluxo, devem ser levados em consideração ao selecionar uma válvula de borboleta com um atuador pneumático. Essas informações ajudarão a determinar o tamanho da válvula, o design do disco e os requisitos de torque do atuador.

Restrições de instalação

As limitações de espaço e os requisitos de instalação devem ser considerados ao selecionar uma válvula de borboleta com um atuador pneumático. O design compacto dessas válvulas os torna adequados para aplicações com espaço limitado, mas o hardware de montagem adicional pode ser necessário em alguns casos.

Compatibilidade do sistema de controle

A válvula borboleta selecionada com um atuador pneumático deve ser compatível com o sistema de controle usado no aplicativo. Isso inclui garantir a comunicação adequada entre o atuador e o sistema de controle, bem como a compatibilidade com outros componentes, como sensores e dispositivos de feedback.

Conclusão

As válvulas de borboleta com atuadores pneumáticos oferecem uma solução confiável e econômica para o controle de fluxo automatizado em vários setores. Seu design compacto, alta capacidade de fluxo e facilidade de manutenção os tornam adequados para uma ampla gama de aplicativos. Ao selecionar uma válvula borboleta com um atuador pneumático, é importante considerar fatores como características do fluido, requisitos de fluxo, restrições de instalação e compatibilidade do sistema de controle para garantir o desempenho e a confiabilidade ideais.

Perguntas frequentes

Q1: Qual é o princípio de funcionamento de uma válvula de borboleta com um atuador pneumático?

R: O atuador pneumático usa ar comprimido para girar o disco da válvula, controlando o fluxo do fluido.

P2: Quais indústrias usam válvulas de borboleta com atuadores pneumáticos?

R: Eles são amplamente utilizados em tratamento de água, petróleo e gás, alimentos e bebidas e sistemas HVAC.
