CBF01-TL01
OEM|ODM
| Quantidade: | |
|---|---|

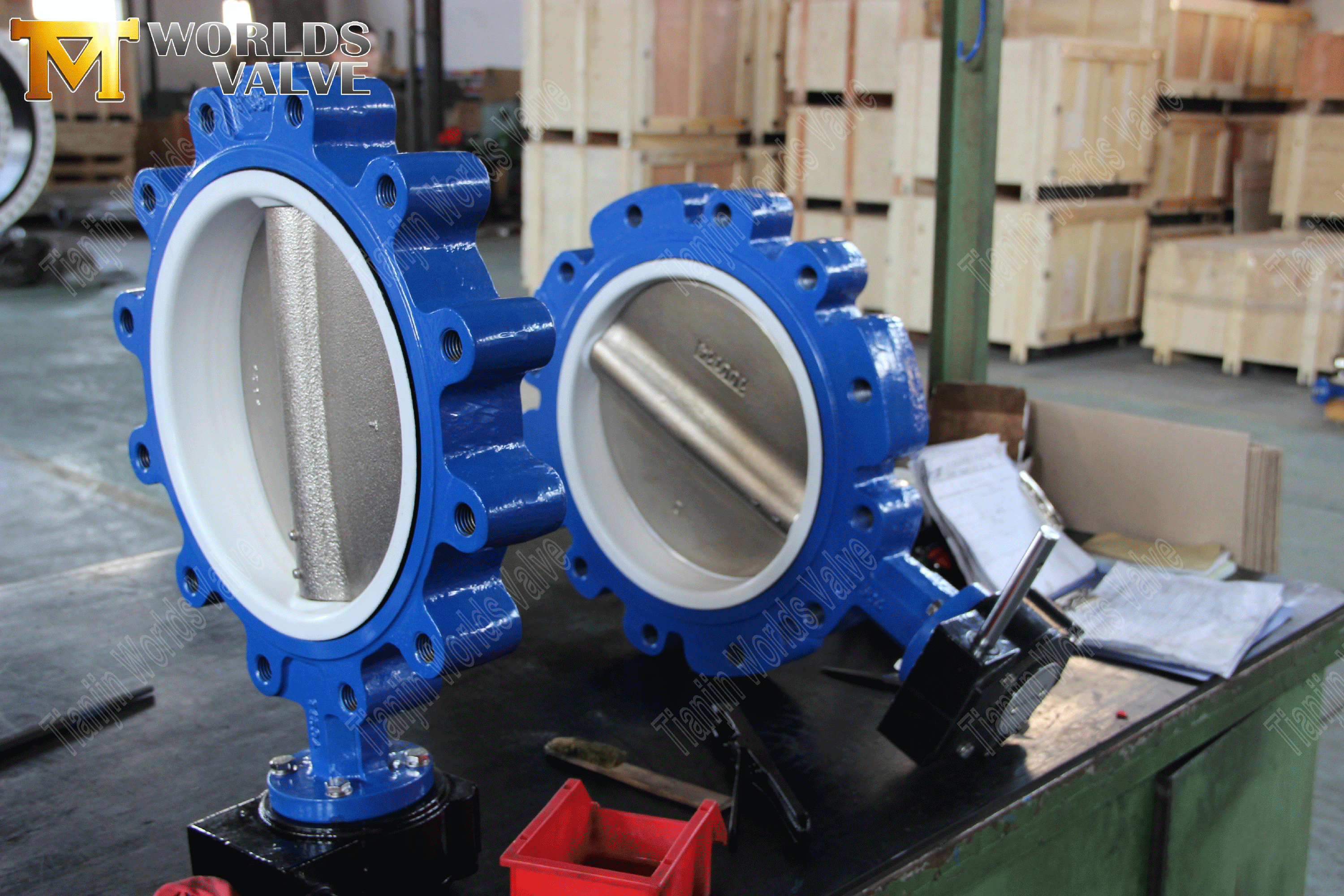

A válvula de borboleta do tipo concêntrica com alavanca de alavanca com seu design concêntrico garante que o disco esteja centrado no corpo da válvula. Esse recurso fornece um controle de fluxo equilibrado, minimizando quedas de pressão e garantindo operação suave. Este método de instalação de lug fornece uma conexão segura e de vazamento - prova. A válvula borboleta com alavanca de alavanca serve como um indicador visual da posição da válvula, aumentando a segurança operacional.
100% de fechamento apertado bidirecional.
Instalação sem restrição na direção do fluxo.
Peso reduzido e dimensões gerais.
Baixa perda de pressão e custos reduzidos de energia.
Altos valores de KV / CV.
Fácil de limpar e desinfetar para sistemas de água potável etc.
Auto -limpeza (nenhum resíduo ficará preso).
Boa resistência à corrosão.
Tamanho | DN32-DN600 | DN650-DN2000 |
Pressão de trabalho | 16Bar | 10bar |
Concha | 24bar | 15bar |
Selo | 18Bar | 11bar |
Temperatura operacional | ||
Ambiente operacional | Sistema de lastro e porão Processamento químico Plantas de dessalinização Platas de perfuração Água potável Pó seco Comida e bebida Plantas a gás Havc Indústria de mineração Indústria de papel Manuseio de areia Água do mar Indústria açucareira Tratamento de água técnica térmica Águas residuais | |
Condução método | Mão Alavanca Engrenagem de minhocas Elétrico Pneumático | |

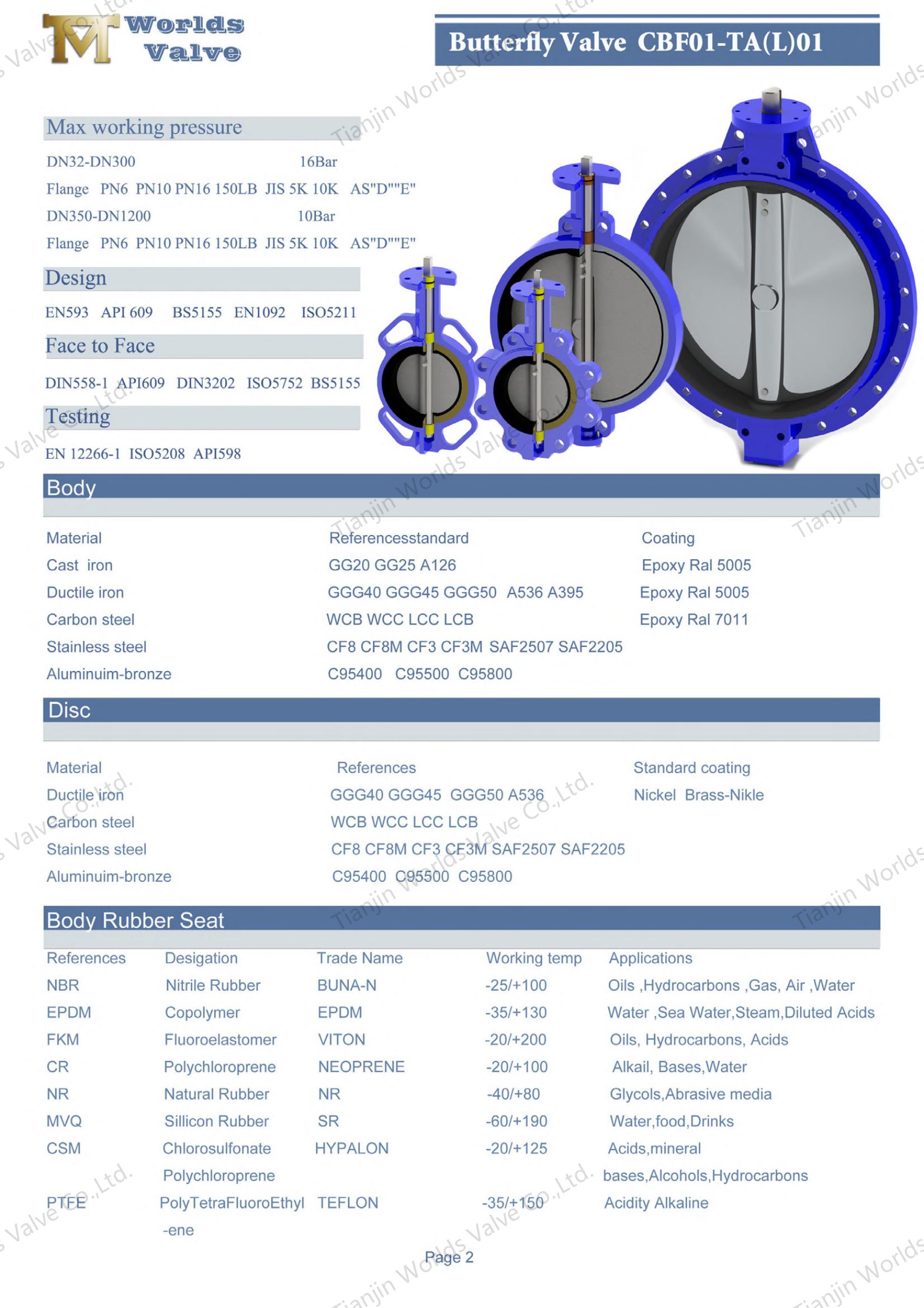

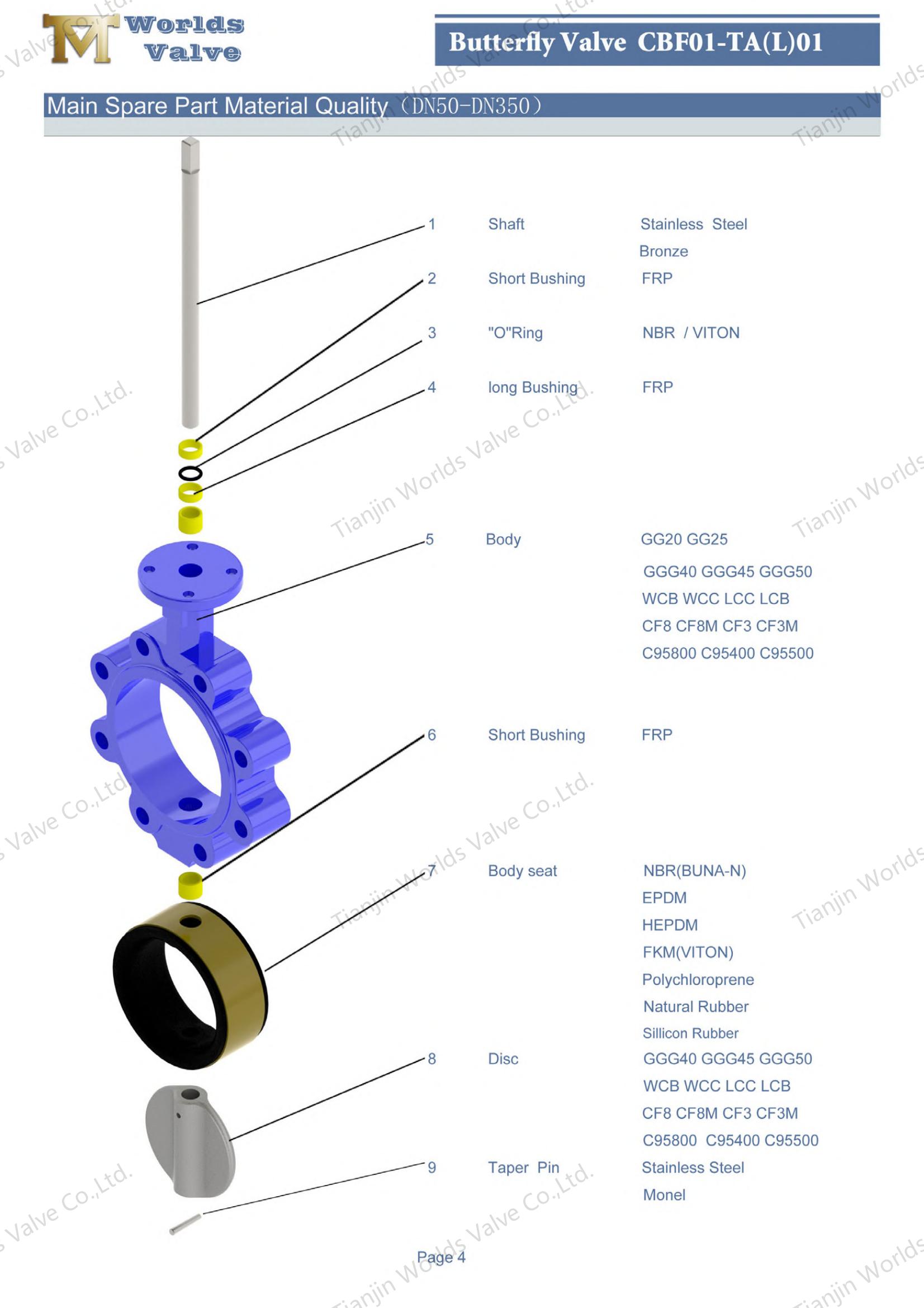

Nome | Material |
Corpo | Ferro fundido Ferro dúctil Aço carbono Aço inoxidável Al-bronze |
Disco | Ferro dúctil Aço inoxidável de aço carbono Al-bronze |
Haste | Aço inoxidável MONEL K500 |
Seat | Buna Nbr EPDM Viton Ptfe Hepdm Neoprene Borracha natural de Hypalon |
Padrão de design | EN 593, MSS SP67 API 609 BS5155 |
Inspeção e teste | API 598 ISO 5208 EN 12266 |
Padrão final | ANSI B16.1 CL. 125lb & b16.5 cl. 150lb AS 2129 TABELA D&E BS 10 Tabela D&E DIN 2501 PN6, PN10 e PN16 EN 1092 PN6, PN10 e PN16 ISO 2531 PN6, PN10 e PN16 ISO 7005 PN6, PN10 e PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150lb Awwa C207 SABS 1123 Tabela 1000/3 e Tabela 1600/3 |
Frente a frente | ISO 5752, EN 558, MSS SP67 e API 609 DIN3202 |
Flange superior | ISO 5211 |
Em resumo, a válvula de borboleta do tipo concêntrico com alavanca de alavanca combina um design amigável de usuário com excelente desempenho, tornando -a uma escolha popular para uma ampla gama de aplicações de manuseio de fluido.
