Válvula de borboleta concêntrica vs excêntrica

Válvula de borboleta concêntrica vs excêntrica

As válvulas concêntricas e excêntricas de borboleta são bastante populares na indústria de válvulas. Uma válvula borboleta pode ser concêntrica ou excêntrica é decidida pela posição do eixo da válvula. As válvulas de borboletas concêntricas e excêntricas têm características distintas que as diferenciam. Existem muitos concêntricos e excêntricos Fabricantes de válvulas de borboleta no mundo. Vejamos a diferença entre válvulas de borboleta concêntricas e válvulas de borboleta excêntricas.

Design e estrutura

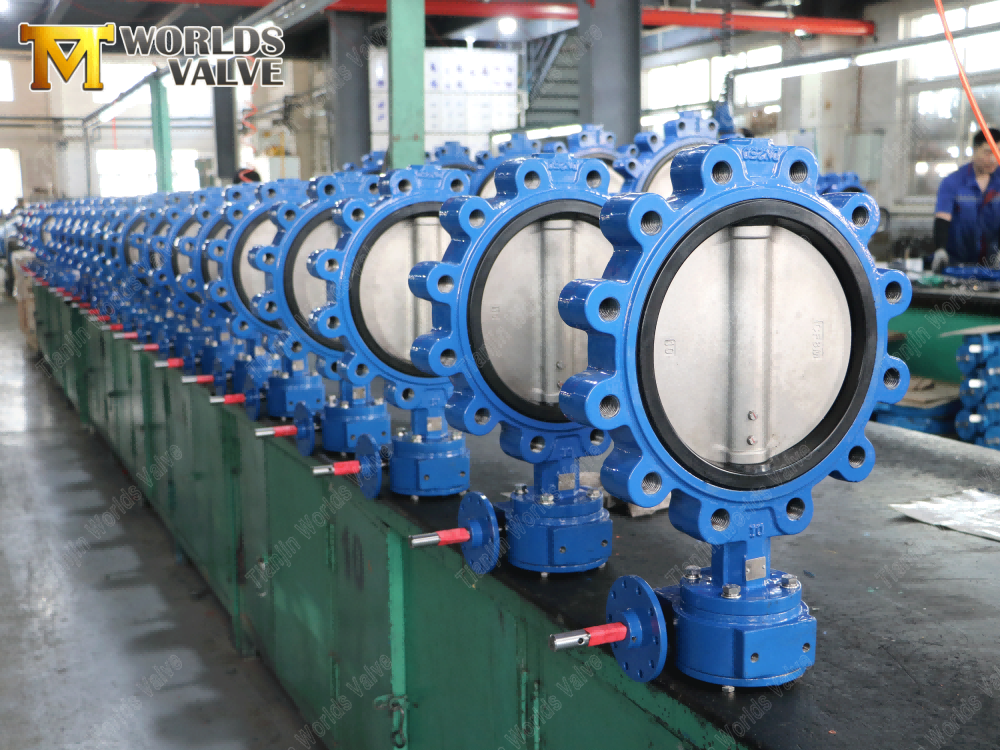

Válvulas de borboleta concêntrica Tenha um disco posicionado no centro do corpo da válvula. O eixo que passa pelo disco também está centrado no caminho do fluxo. Esse design simétrico fornece uma construção simples e simples. Por outro lado, as válvulas excêntricas de borboleta apresentam um disco de deslocamento. O eixo não está no centro da passagem do fluxo, o que leva a um layout assimétrico.

Características de fluxo

Para válvulas de borboletas concêntricas, em condições ideais com fluidos limpos, eles podem oferecer controle de fluxo relativamente estável. A natureza simétrica da válvula quando aberta permite um padrão de fluxo consistente. No entanto, em aplicações com fluidos contendo partículas ou lamas sólidas, as válvulas concêntricas podem encontrar problemas. O disco centralizado pode fazer com que as partículas se acumulem ao redor das bordas, afetando o desempenho da válvula.

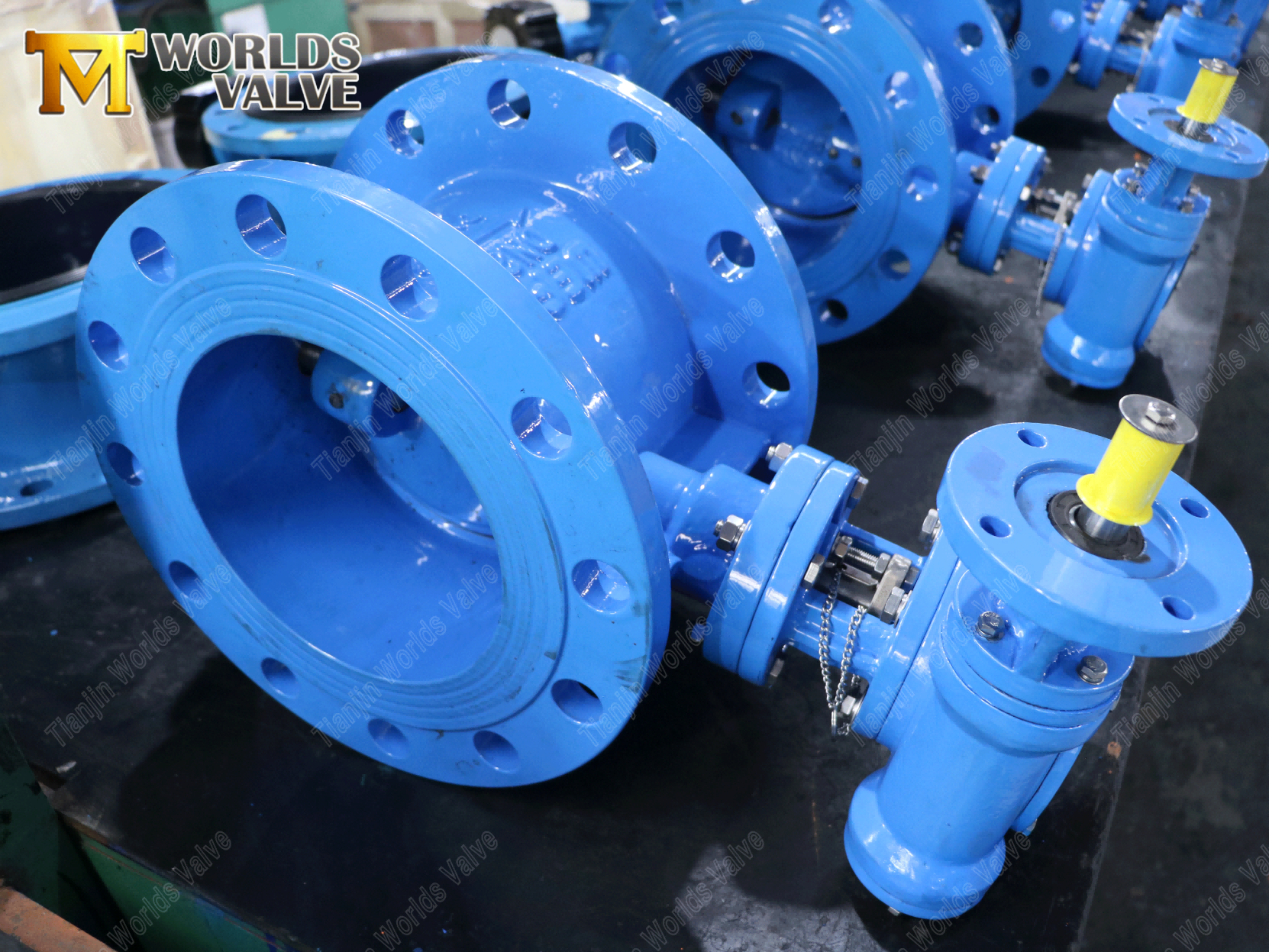

Válvulas excêntricas de borboleta Tenha uma vantagem em lidar com fluidos sujos. Quando a válvula está em processo de fechamento, o design do deslocamento permite que o disco empurre os detritos em direção ao centro e fora do caminho. Essa ação auto -limpa durante a operação ajuda a manter um melhor controle de fluxo, mesmo na presença de matéria sólida.

Desempenho de vedação

As válvulas concêntricas de borboleta podem alcançar uma boa vedação quando o disco e o assento são adequadamente correspondentes e a válvula está na posição fechada. O design simétrico garante a distribuição de pressão uniforme em torno da interface do disco - em aplicações de fluido limpo. Válvulas excêntricas de borboleta, com seu design exclusivo, também podem fornecer vedação confiável. O mecanismo de fechamento de deslocamento pode ajudar a melhorar o efeito de vedação, compensando qualquer desalinhamento potencial causado por fatores como estresse do tubo ou expansão térmica.

Torque operacional

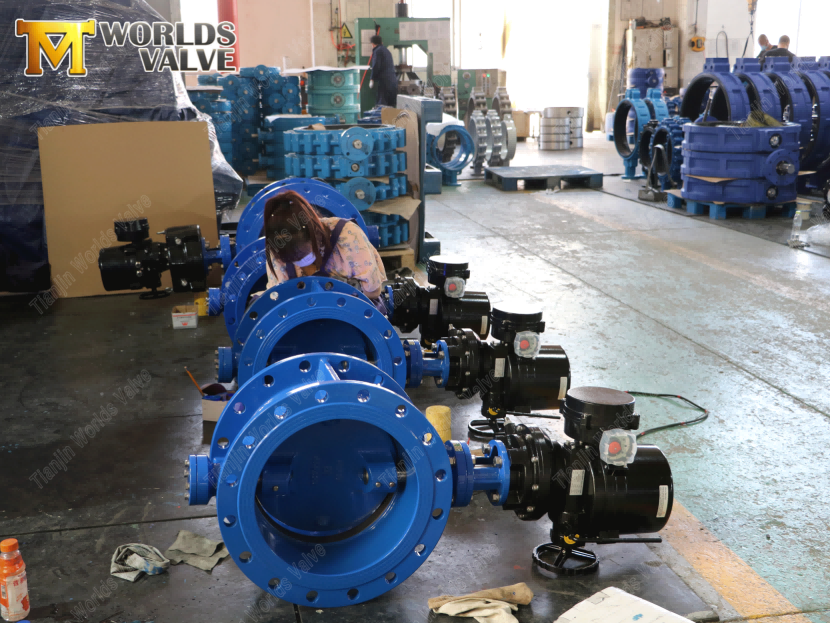

As válvulas concêntricas de borboleta geralmente exigem uma certa quantidade de torque para abrir e fechar. Em alguns casos, devido ao projeto simétrico e ao potencial de construção de partículas - o torque pode aumentar com o tempo se não for mantido adequadamente. As válvulas excêntricas de borboletas, por outro lado, geralmente têm um menor requisito de torque operacional. O design do deslocamento permite uma transferência de força mais eficiente durante a operação, reduzindo a carga no atuador.

Por que escolher COnCentric & ECentric BUtterfly Valves de Tianjin Worlds Valve Co., Ltd.

Tianjin Worlds Valve Co., Ltd Os principais fabricantes de válvulas de borboleta da China, carregamos apenas as melhores peças provenientes de fabricantes de válvulas de borboleta de classe mundial. E forneceremos a você a inovação implacável, a qualidade intransigente e o serviço imbatível.

Não apenas produzimos produtos existentes excepcionais, mas também realizamos design e fabricação sob medida para atender aos requisitos individualizados. Nosso compromisso com a excelência é evidente em nossa adesão a sistemas e certificações avançados de gerenciamento, incluindo ISO 9001, CE, UKCA, WRAS, ACS e muito mais.

Recurso do produtos：

1. Em tamanho pequeno e leve em peso. Fácil instalação e manutenção. Pode ser montado quando necessário.

2. Construção simples e compacta, operação rápida de 90 graus on-off.

3. Torque de operação minimizado, economia de energia.

4. Selagem apertada de bolhas sem vazamento sob o teste de pressão.

5. Seleção de materiais de largura, aplicável para vários meios.

6. Longa vida útil. De pé no teste de dezenas de milhares de operações de abertura/fechamento.

7. Curva de fluxo tendendo à linha reta. Excelente desempenho de regulamentação.

conclusão

A escolha entre as válvulas de borboleta concêntrica e excêntrica depende dos requisitos específicos do aplicativo. Se o fluido for relativamente limpo e o fechamento simples - desligado é a principal preocupação, uma válvula de borboleta concêntrica pode ser suficiente. Mas, para aplicações que lidam com fluidos sujos ou de pasta - preenchidos, uma válvula excêntrica de borboleta é geralmente uma opção melhor.

Se você tiver alguma necessidade em relação às válvulas, por favor Contate-nos E teremos o maior prazer em atendê -lo.
