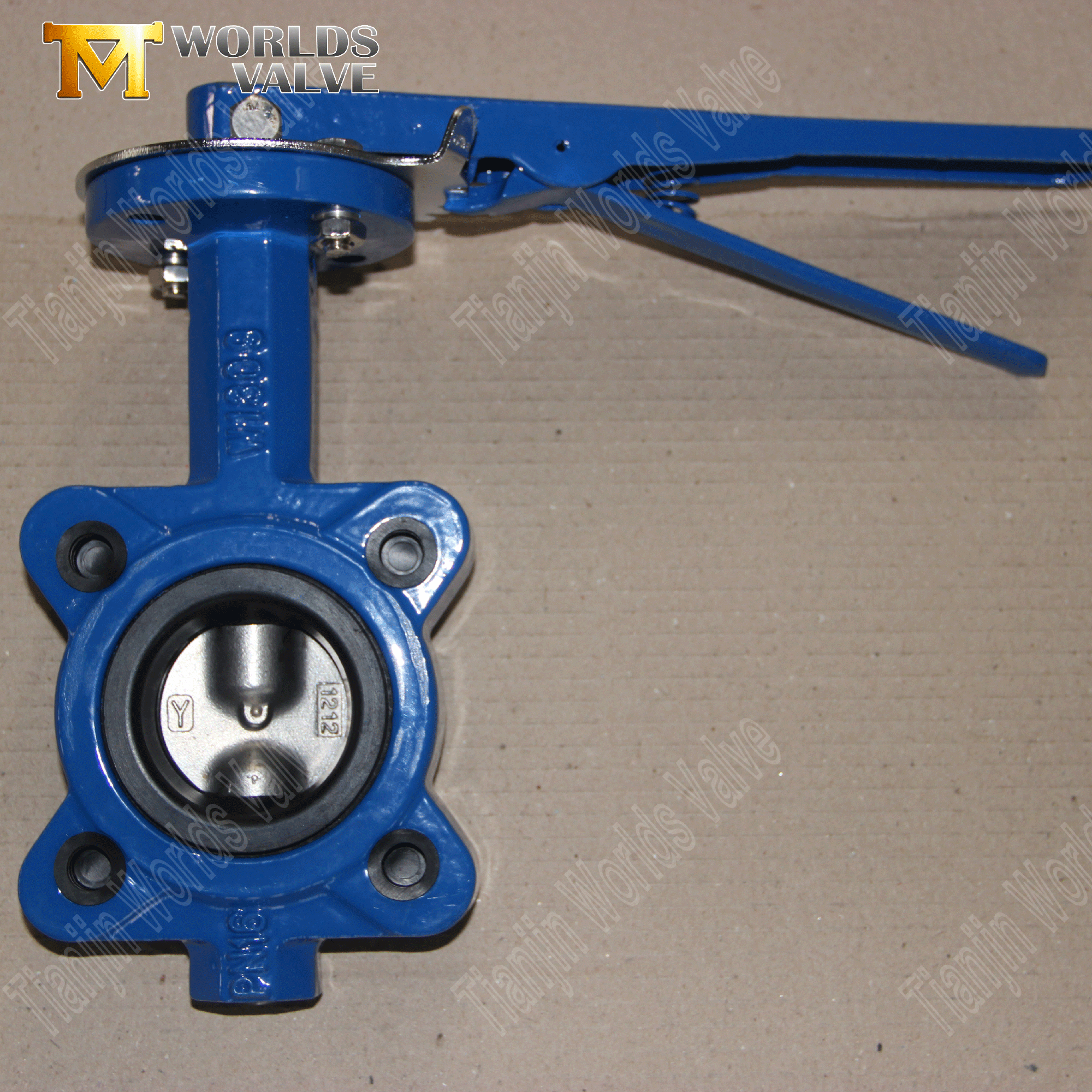

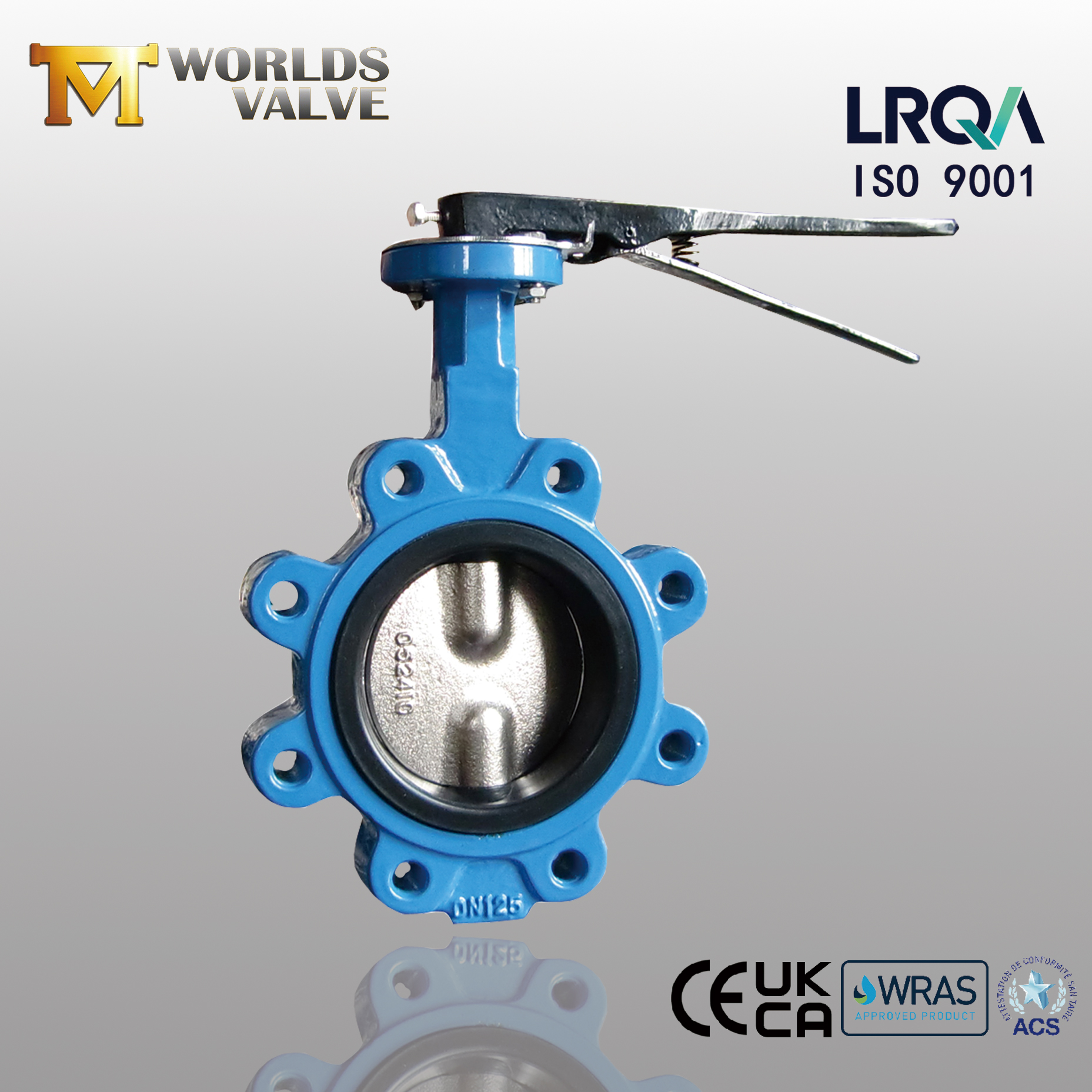

Válvula de borboleta do tipo pino e eixo dividido | Controle de fluxo de alta integridade para indústrias exigentes
Tianjin Worlds Valve Co., Ltd. --- ISO 9001 Certified OEM Solutions
CBF03 -TL01 - Manual de operação e manutençãodownload
1. Conexão sem pinos de eixo dividido
Pinos de cisalhamento eliminados: Os eixos de aço inoxidável substituem os pinos propensos a falhas, aumentando a força de torção em 45% e impedindo o deslocamento do disco durante os eventos do martelo de água.
2. Defesa de corrosão e abrasão
Corpo: Você pode escolher o ferro dúctil paitando 300 µm de epóxi ligado a fusão para resistência ácida/alcalina.
DISC: 316L SS ou Duplex 2205 com superfície eletropolida (RA≤0,8 µm) para reduzir os danos à cavitação.
3. Selagem de alto desempenho
Sede do EPDM ou PTFE: EPDM resiliente para desligamento de bolha (-20 ° C a 120 ° C); PTFE opcional para resistência química (pH 0-14).
4. Operação de baixo torque
Flange superior ISO 5211: compatibilidade de montagem direta com atuadores pneumáticos/elétricos ou alavancas manuais.
5. Longevidade livre de manutenção
Buchas RPTFE auto-lubrificantes e rolamentos encapsulados prolongam a vida útil do serviço a mais de 100.000 ciclos.

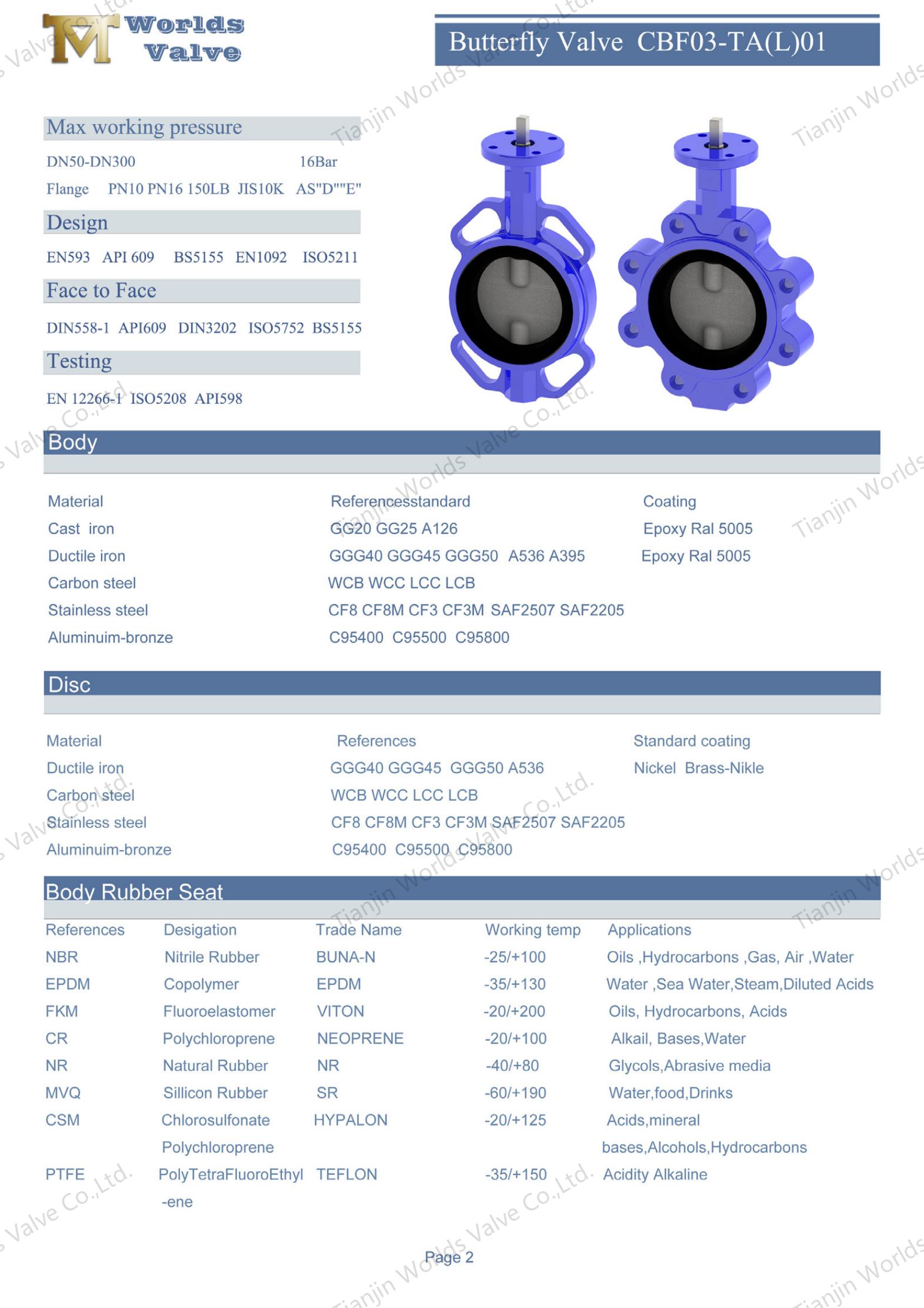

Padrão de design | EN 593, MSS SP67 API 609 BS5155 |
Inspeção e teste | API 598 ISO 5208 EN 12266 |
Padrão final | ANSI B16.1 CL. 125lb & b16.5 cl. 150lb AS 2129 TABELA D&E BS 10 Tabela D&E DIN 2501 PN6, PN10 e PN16 EN 1092 PN6, PN10 e PN16 ISO 2531 PN6, PN10 e PN16 ISO 7005 PN6, PN10 e PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150lb Awwa c207 awwa c504 SABS 1123 Tabela 1000/3 e Tabela 1600/3 |
Frente a frente | ISO 5752, EN 558, MSS SP67 e API 609 DIN3202 |
Flange superior | ISO 5211 |
Petróleo e gás: Isolamento de pipeline em ambientes de gás azedo (H2S).
Usinas de energia: Controle de água de resfriamento em sistemas de alimentação da turbina com resistência de alta vibração.
Processamento químico: Transferência de ácido sulfúrico com eixos divididos com PTFE.
Tratamento de água: Assentos EPDM certificados NSF/ANSI 61 para água potável municipal.
Polpa e papel: Discos duplex resistentes à abrasão para manuseio de chorume.
1. Especialização em serviços OEM/ODM
Como uma fábrica de válvulas de borboleta de flangela dupla confiável, oferecemos soluções personalizadas adaptadas aos seus requisitos específicos. Do design à entrega, garantimos a execução perfeita.
2. Alcance global com suporte local
Fornecemos entrega oportuna e suporte ao cliente dedicado em todo o mundo.
3. Preços competitivos
Nossos processos eficientes de fabricação e economias de escala nos permitem oferecer válvulas de alta qualidade a preços competitivos.
4. Serviço abrangente pós-venda
Temos uma equipe técnica profissional que fornece suporte técnico, orientação de instalação e serviços de manutenção.
Descubra válvulas de borboleta do tipo e eixo de eixo dividido de alta qualidade de um fabricante de válvula de borboleta confiável. Certificado ISO, personalizável e construído para durabilidade. Pronto para aprimorar suas operações com válvulas de borboleta operada por alta qualidade? Entre em contato conosco hoje para uma cotação gratuita ou para discutir seus requisitos personalizados!
