CBF01-TL01
OEM|ODM
| Quantidade: | |
|---|---|

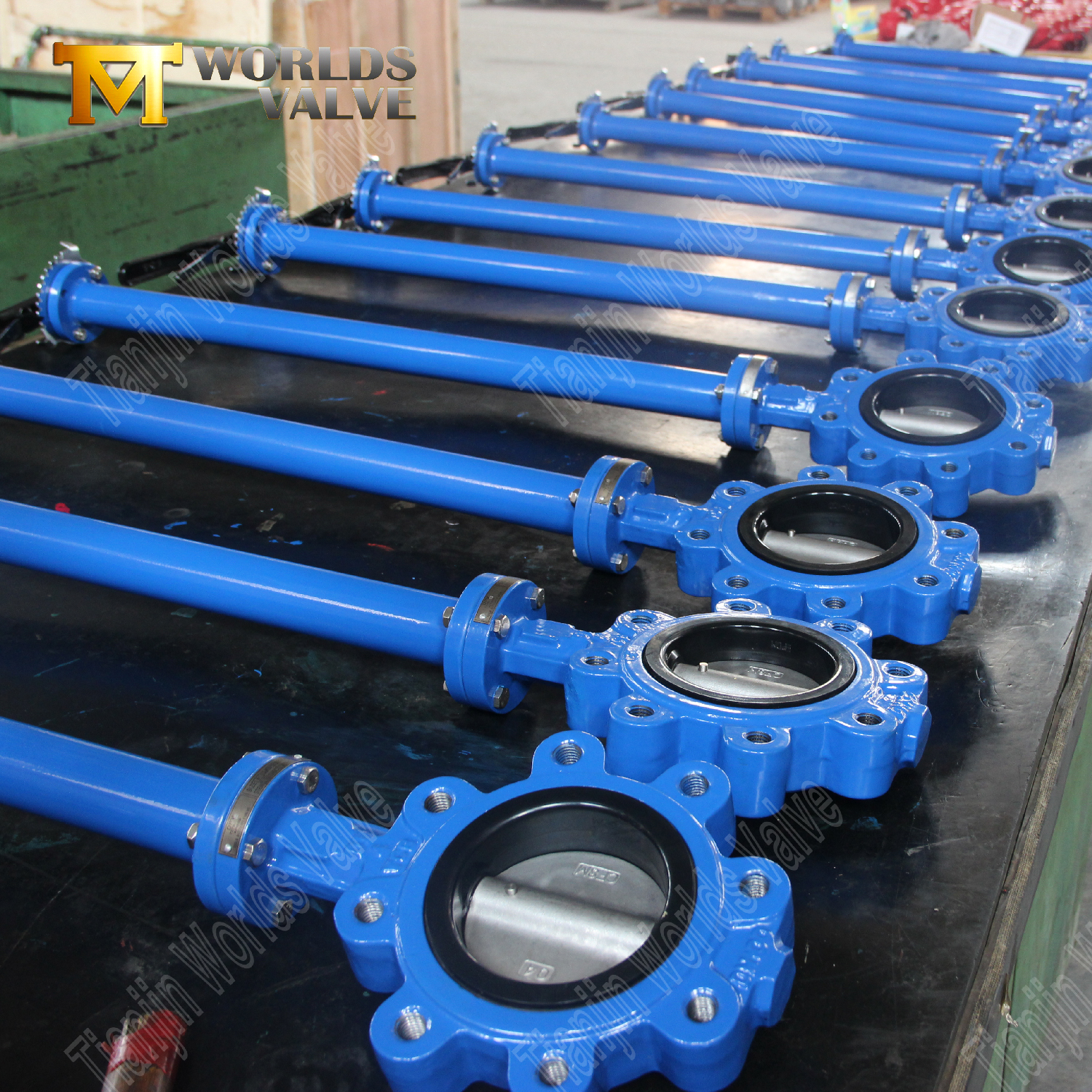

Válvula de borboleta estendida com haste e tocada com atuação da alavanca de mão | Solução de isolamento de montagem direta
Tianjin Worlds Valve Co., Ltd. - Fabricante certificado ISO 9001
CBF01-TL01-Manual de operação e manutenção download
1. Corpo de lugo rosqueado com orifícios tocados
A montagem direta do parafuso para o corpo elimina as porcas, reduzindo o tempo de instalação em válvulas 40% vs. LUG padrão.
Os orifícios da classe 150 impedem a remoção de roscas durante o ciclismo térmico.

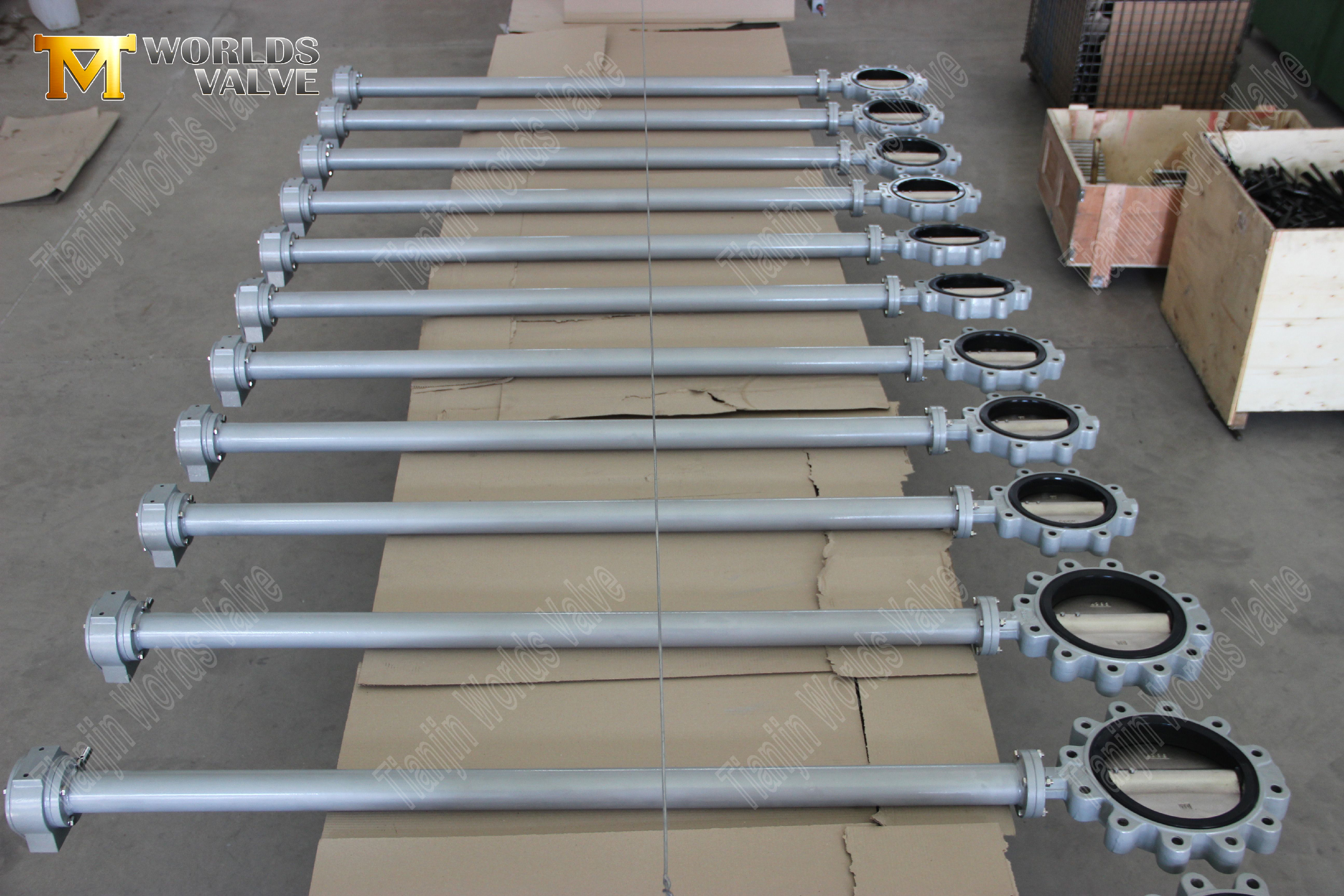

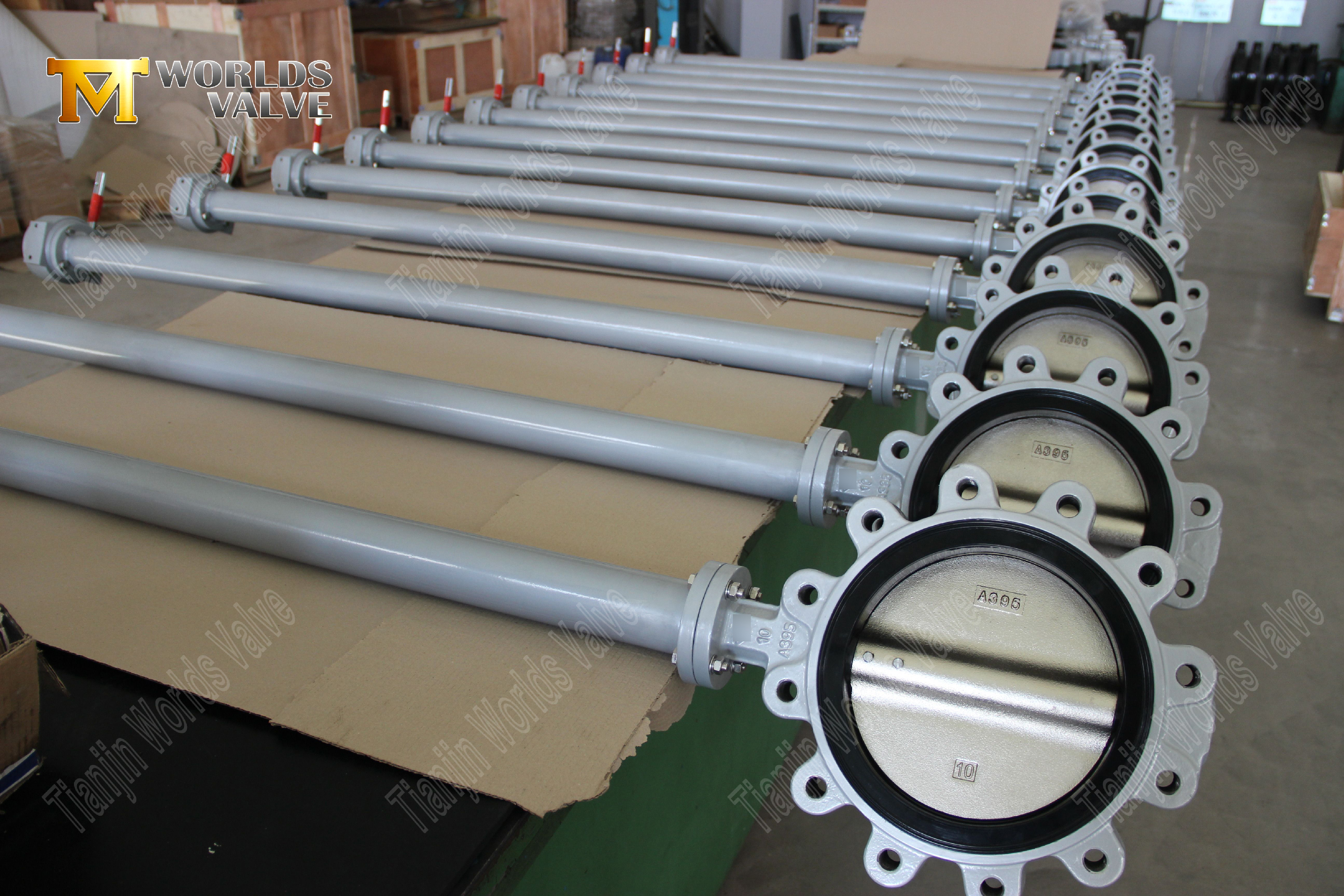

2. Hule estendido para acessibilidade
As extensões do caule posicionam a alavanca das mãos acima do isolamento/obstáculos, compatível com os padrões de altura ISO 5211.
A bucha de haste selada impede a entrada de areia em ambientes empoeirados/marinhos.
3. Atuação da alavanca de mão de baixa torque
A alavanca de aço inoxidável forjada (304 SS) com vantagem mecânica 4: 1 reduz a força operacional a ≤50 nm nas pressões PN16.
4. Selagem EPDM/PTFE Zero Leakage
O assento EPDM de dois deslocamentos atinge o desligamento EN 12266-1 Classe A (testado em 1,1x PN16).
Sede PTFE opcional para resistência química (-20 ° C a 200 ° C).
5. Sistema de defesa de corrosão
Corpo: ferro dúctil com revestimento epóxi de 250 µm.
DISC: Você pode escolher o aço inoxidável 316L com uma superfície que sofreu eletropolismo, que tem forte resistência à corrosão.

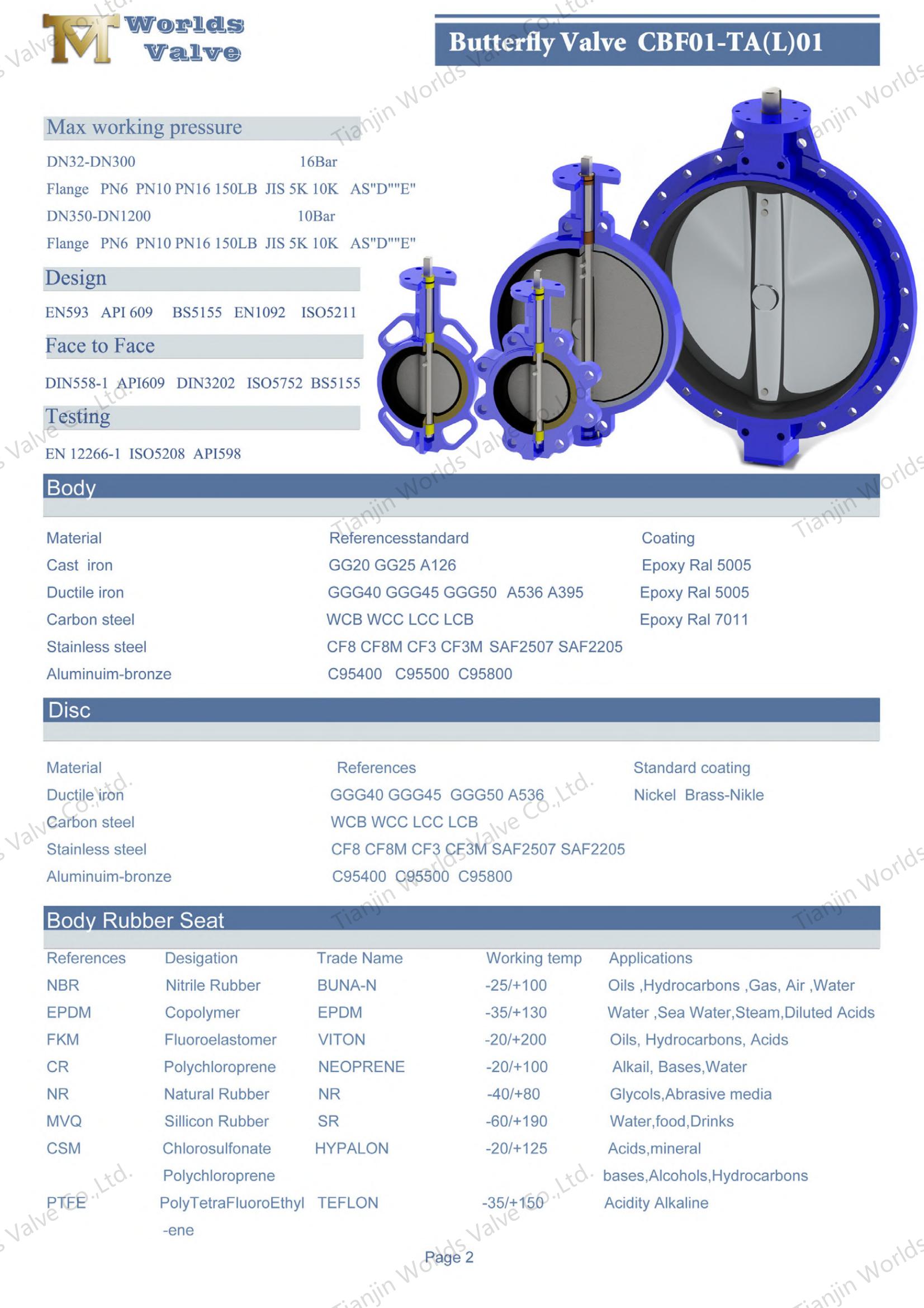

Tamanho | DN32-DN600 | DN650-DN2000 |
Pressão de trabalho | 16Bar | 10bar |
Concha | 24bar | 15bar |
Selo | 18Bar | 11bar |
Temperatura operacional | -45 ℃ ~+150 ℃ | |
Ambiente operacional | Sistema de lastro e porão Processamento químico Plantas de dessalinização Platas de perfuração Água potável Pó seco Comida e bebida Plantas a gás Havc Indústria de mineração Indústria de papel Manuseio de areia Água do mar Indústria açucareira Tratamento de água técnica térmica Águas residuais | |
Condução método | Mão Alavanca Engrenagem de minhocas Elétrico Pneumático | |

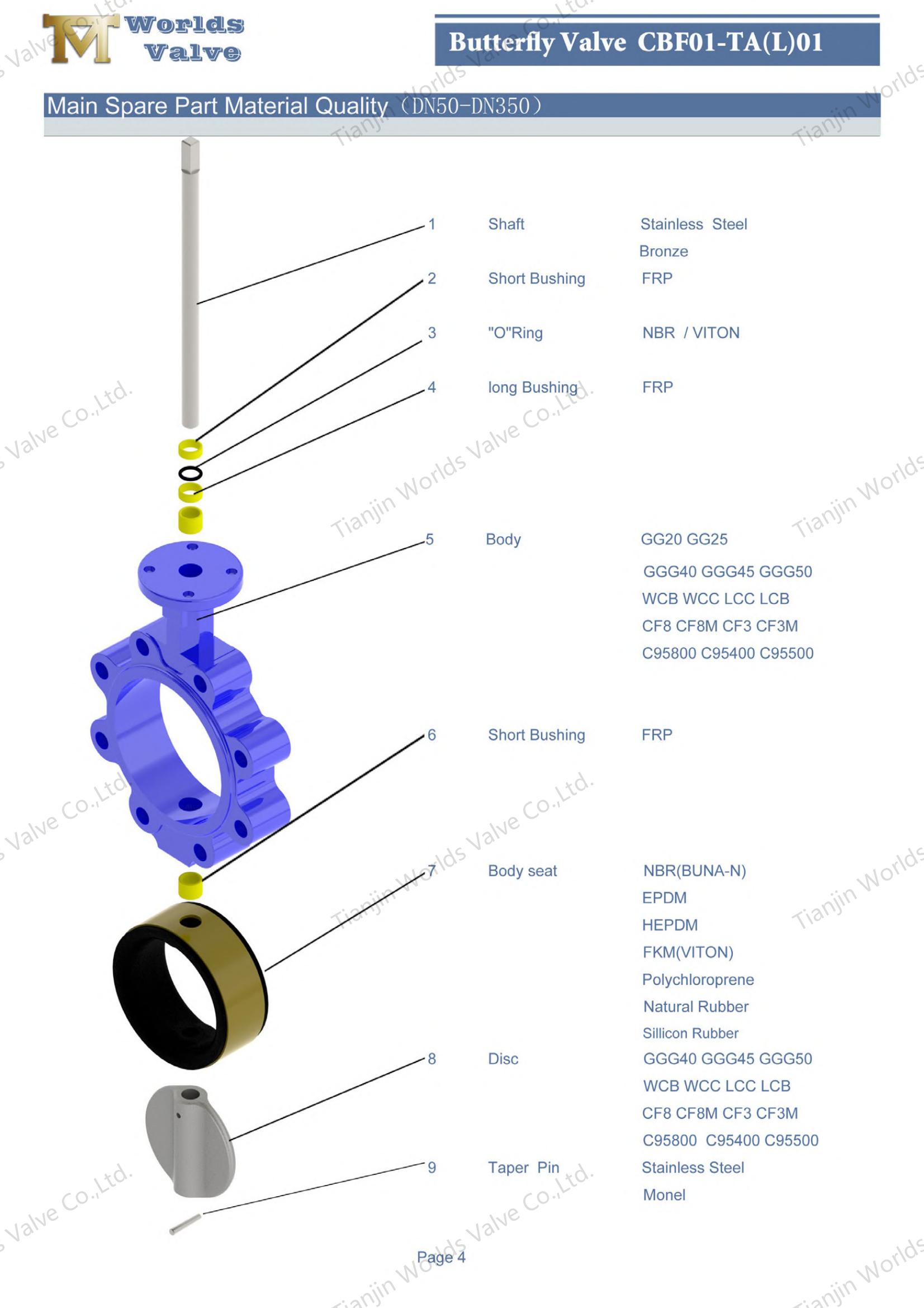

Nome | Material |
Corpo | Ferro fundido Ferro dúctil Aço carbono Aço inoxidável Al-bronze |
Disco | Ferro dúctil Aço inoxidável de aço carbono Al-bronze |
Haste | Aço inoxidável MONEL K500 |
Seat | Buna Nbr EPDM Viton Ptfe Hepdm Neoprene Borracha natural de Hypalon |
Essas válvulas de borboleta com haste prolongada são projetadas para controle de precisão em ambientes exigentes:
Sistemas HVAC: Isole as linhas de água gelada com o posicionamento de alavanca visível acima das camadas de isolamento.
Marinha/construção naval: O revestimento epóxi resistente à água salgada resiste à corrosão offshore (opções certificadas DNV-GL).
Comida e bebida: Os assentos de PTFE compatíveis com FDA permitem a limpeza rápida de CIP/SIP sem desmontagem.
Tratamento de água: Os assentos EPDM certificados NSF/ANSI 61 para desligamento de água potável segura.
Tubulação industrial: O design do terminal rosqueado simplifica a manutenção em salas de bomba apertadas ou racks elevados.
Descubra as válvulas de borboleta estendida e articulada de alta qualidade. Certificado ISO, personalizável e construído para durabilidade. Pronto para aprimorar suas operações com válvulas de borboleta operada por alta qualidade? Entre em contato conosco hoje para uma cotação gratuita ou para discutir seus requisitos personalizados!
