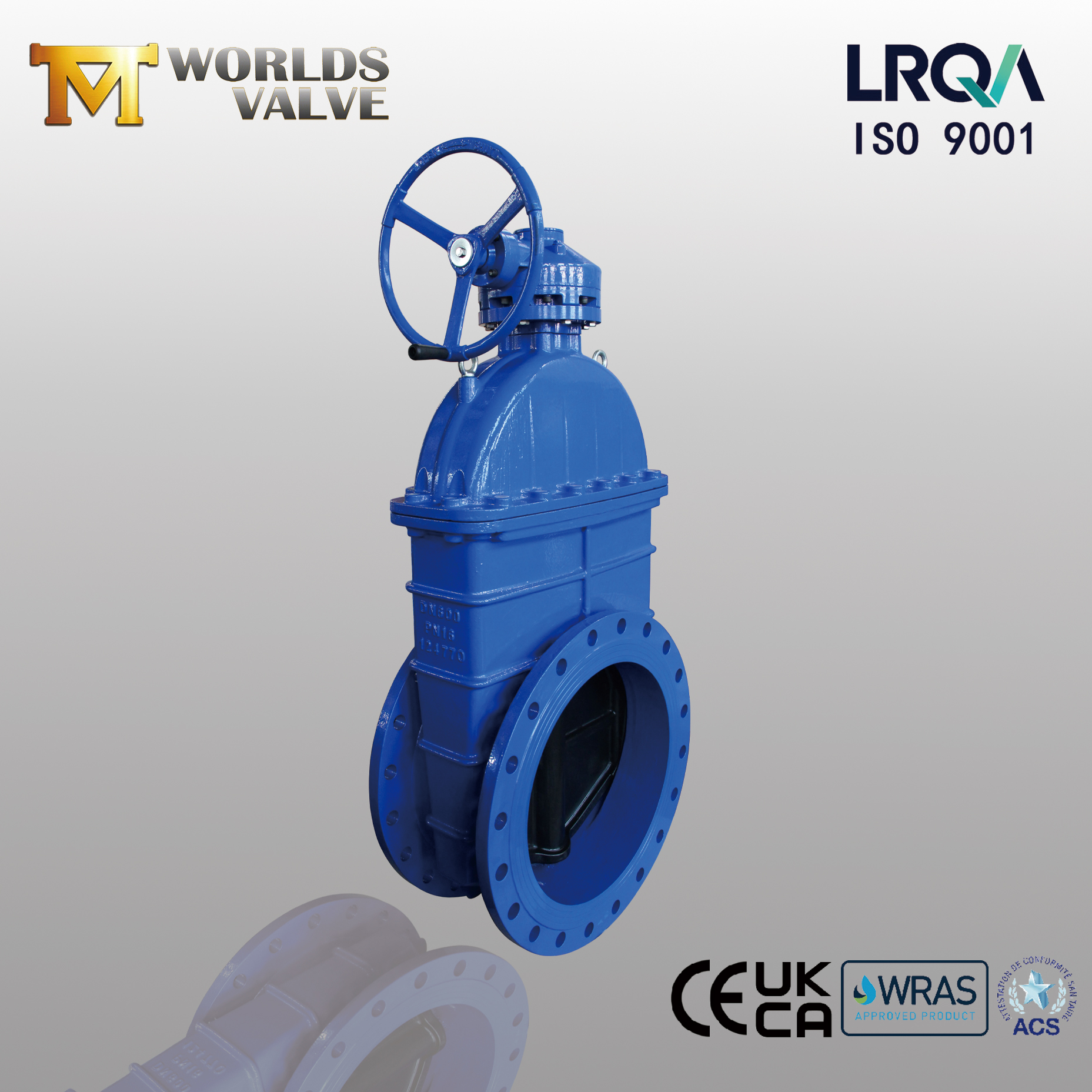

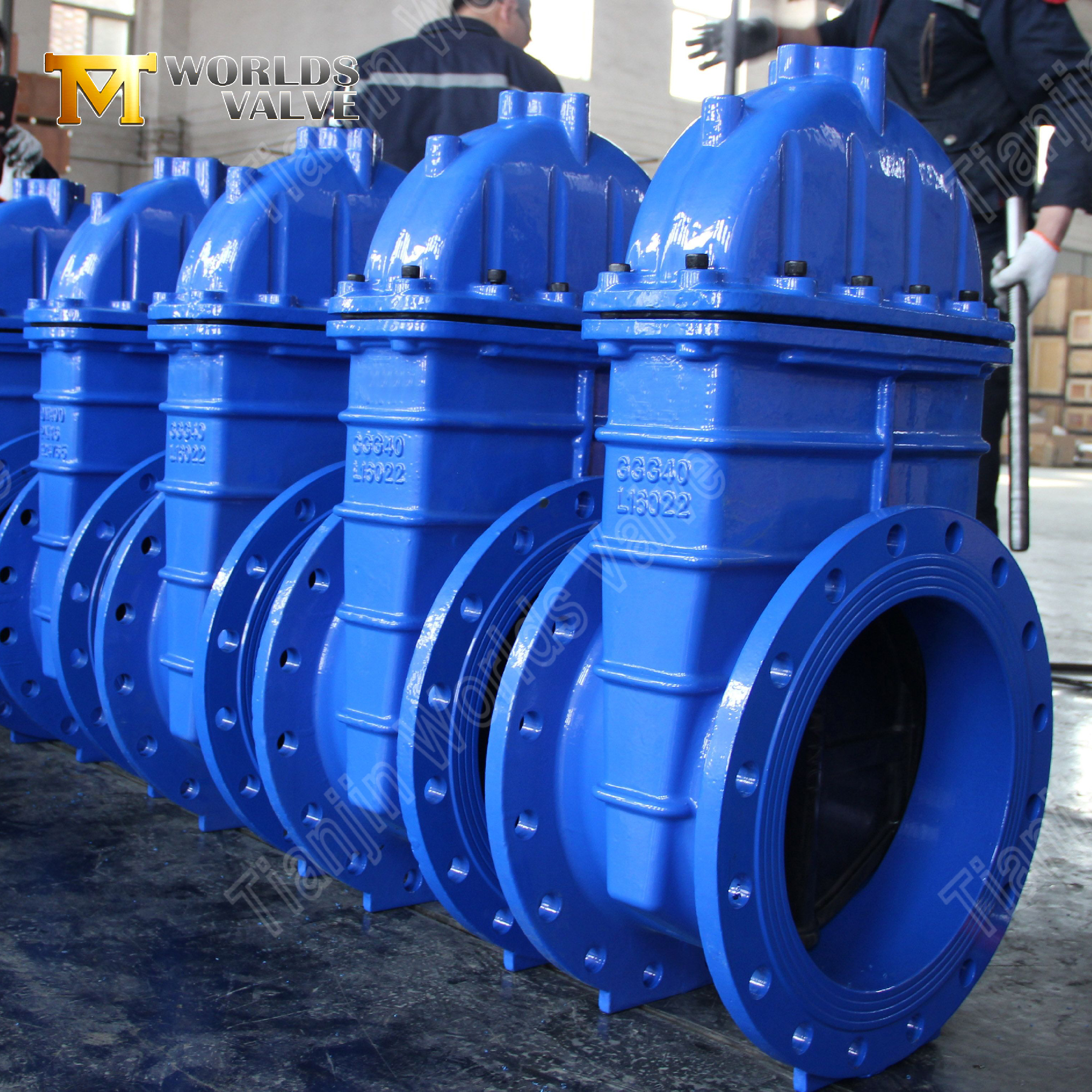

Válvula de gaveta com haste não ascendente operada por engrenagem | Controle de fluxo confiável para aplicações exigentes

Introdução:

Válvula de gaveta com haste não ascendente operada por engrenagem | Controle de fluxo confiável para aplicações exigentes

Tianjin Worlds Valve Co., Ltd. - Fabricante certificado ISO 9001, CE, UKCA e WRAS

RGV01-TF010203--Manual de Operação e Manutenção DOWNLOAD

Recursos técnicos e vantagens de design:

1. Sistema eficiente de operação de engrenagens

• Projeto Mecânico de Precisão：A válvula incorpora um mecanismo de engrenagem helicoidal que cria vantagem mecânica ideal por meio do engate preciso da engrenagem. Este sistema garante uma operação suave, ao mesmo tempo que fornece capacidade inerente de travamento automático para manter o posicionamento seguro da válvula.

• Componentes de desempenho duráveis：Fabricado com componentes de engrenagem endurecidos e tratamentos de superfície avançados, o mecanismo proporciona vida útil prolongada e desempenho consistente. A construção robusta suporta operações frequentes em ambientes industriais exigentes.

• Operação amigável：Apresentando um design de entrada ergonômico, o sistema permite controle sem esforço com esforço operacional significativamente reduzido. O design otimizado para manutenção garante confiabilidade a longo prazo, minimizando os requisitos de serviço.

2. Design de haste não ascendente que economiza espaço

• Instalação compacta: A haste gira internamente sem movimento vertical, reduzindo a folga superior necessária em 50%.

• Mecanismo Protegido: Haste totalmente fechada evita corrosão, danos por impacto e operação não autorizada

• Ideal para espaços confinados: Perfeito para poços de válvulas, câmaras subterrâneas e salas mecânicas lotadas

3. Desempenho de vedação superior

• Design assentado resiliente: Cunha encapsulada em EPDM ou NBR garante fechamento à prova de bolhas (EN 12266-1 Classe A)

• Vazamento zero: A vedação borracha-corpo elimina o contato metal-metal, evitando vazamentos mesmo após milhares de ciclos

• Materiais resistentes à corrosão: Haste em aço inoxidável e corpo revestido com epóxi garantem longa vida útil em ambientes agressivos

4. Materiais de construção duráveis

• Material do corpo: Ferro dúctil de alta qualidade (EN-GJS-500-7) com revestimento epóxi ligado por fusão de 250 μm

• Tronco: Aço inoxidável AISI 420 com roscas trapezoidais usinadas com precisão

• Componentes da engrenagem: Engrenagens de aço carbono tratadas termicamente com revestimento resistente à corrosão

5. Recursos de fácil manutenção

• Operação sem lubrificação: Buchas de bronze autolubrificantes e rolamentos vedados eliminam a manutenção de rotina

• Indicador visual de posição: Exibição clara do status de abertura/fechamento no operador da engrenagem

• Fácil acesso: A tampa removível da caixa de engrenagens simplifica a inspeção e a manutenção quando necessário

Parâmetros técnicos:

Vantagens Competitivas：

• Otimização de Espaço: O design da haste não ascendente permite a instalação em áreas com espaço vertical limitado

• Operação sem esforço: O sistema de redução de engrenagem reduz o torque operacional necessário em até 60%

• Durabilidade: Materiais resistentes à corrosão e caixa de engrenagens à prova de intempéries garantem longa vida útil

• Manutenção Zero: Componentes autolubrificantes e mecanismo selado eliminam a manutenção de rotina

• Conformidade Global: As certificações CE, UKCA e WRAS facilitam as especificações de projetos internacionais

• Vedação confiável: O design de sede resiliente garante fechamento estanque mesmo após inatividade prolongada

Aplicações Industriais

• Sistemas de distribuição de água: Isolamento da linha principal, controle de reservatório e estações de bombeamento

• Proteção contra incêndio: Sistemas de sprinklers, linhas de abastecimento de hidrantes e tanques de água contra incêndio

• Processamento Industrial: Circuitos de água de resfriamento, dosagem de produtos químicos e linhas de água de processo

• Tratamento de Águas Residuais: Controle de efluentes, tratamento de lodo e sistemas de filtragem

• Serviços de construção: Câmaras de válvulas subterrâneas, sistemas de riser e salas de equipamentos mecânicos

Conclusão:

Combinando a operação precisa da engrenagem com o design de haste não ascendente que economiza espaço, esta válvula gaveta oferece desempenho confiável em distribuição de água, proteção contra incêndio e aplicações industriais onde as válvulas convencionais não cabem.
