RGV01-TF010203
OEM|ODM
| Quantidade: | |
|---|---|

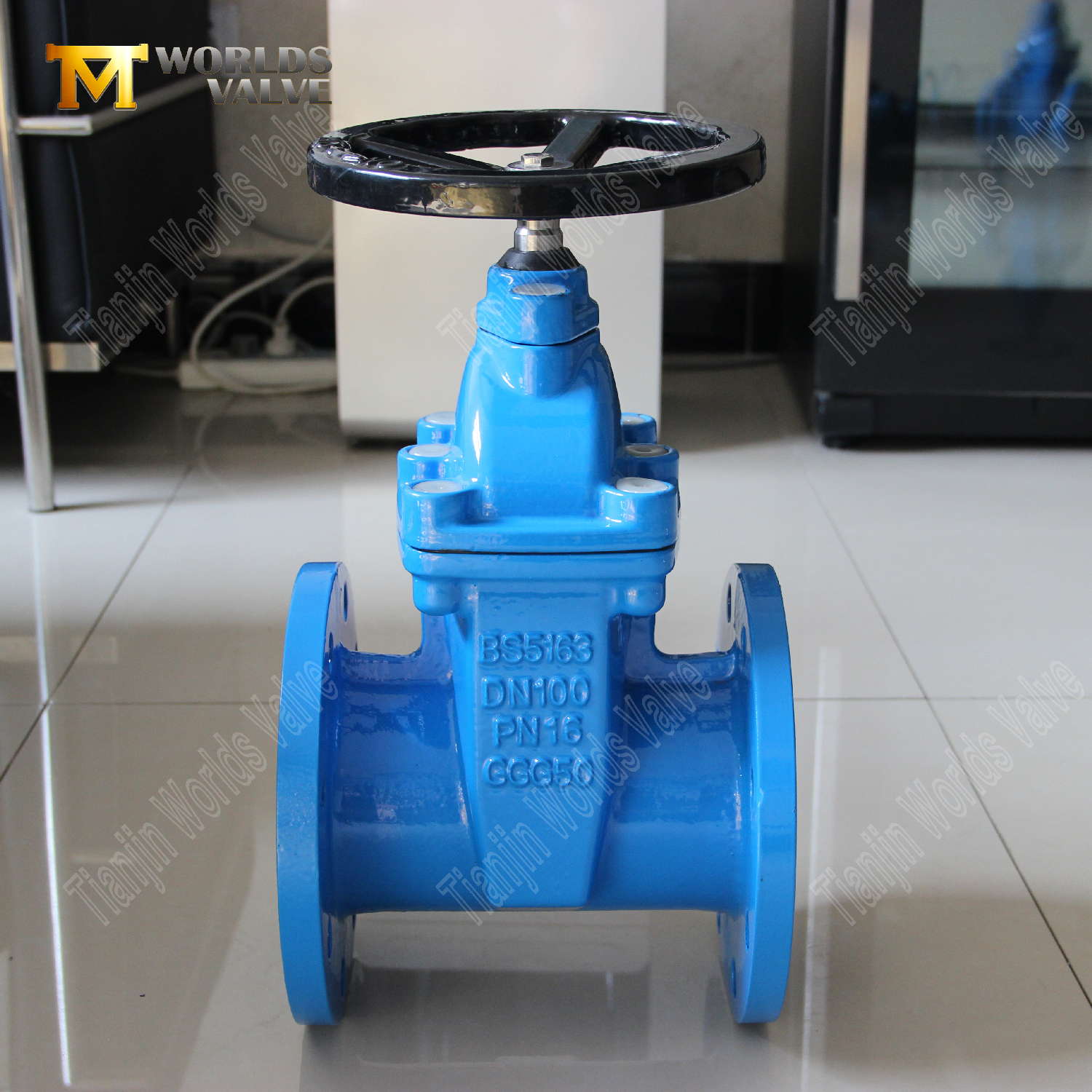

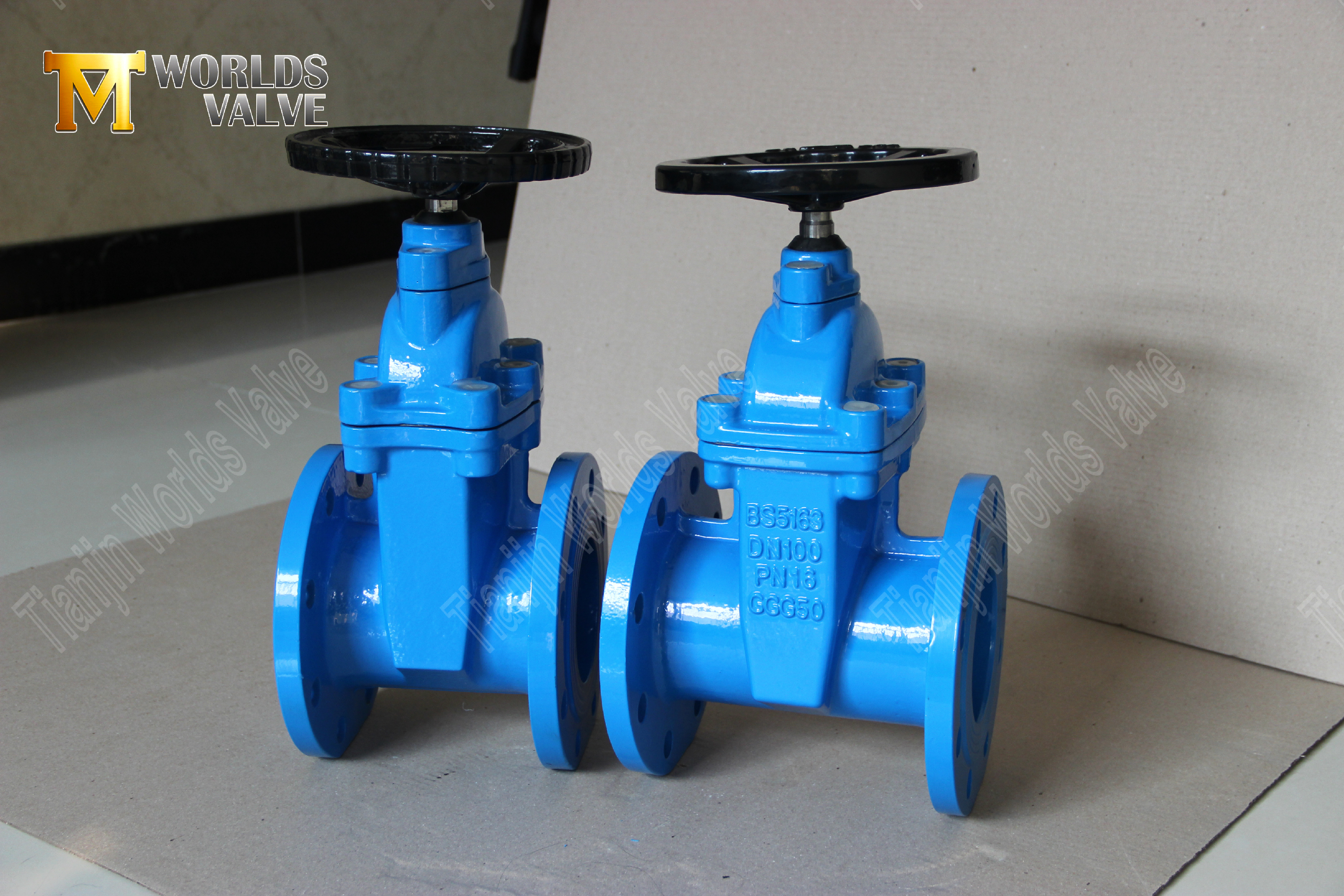

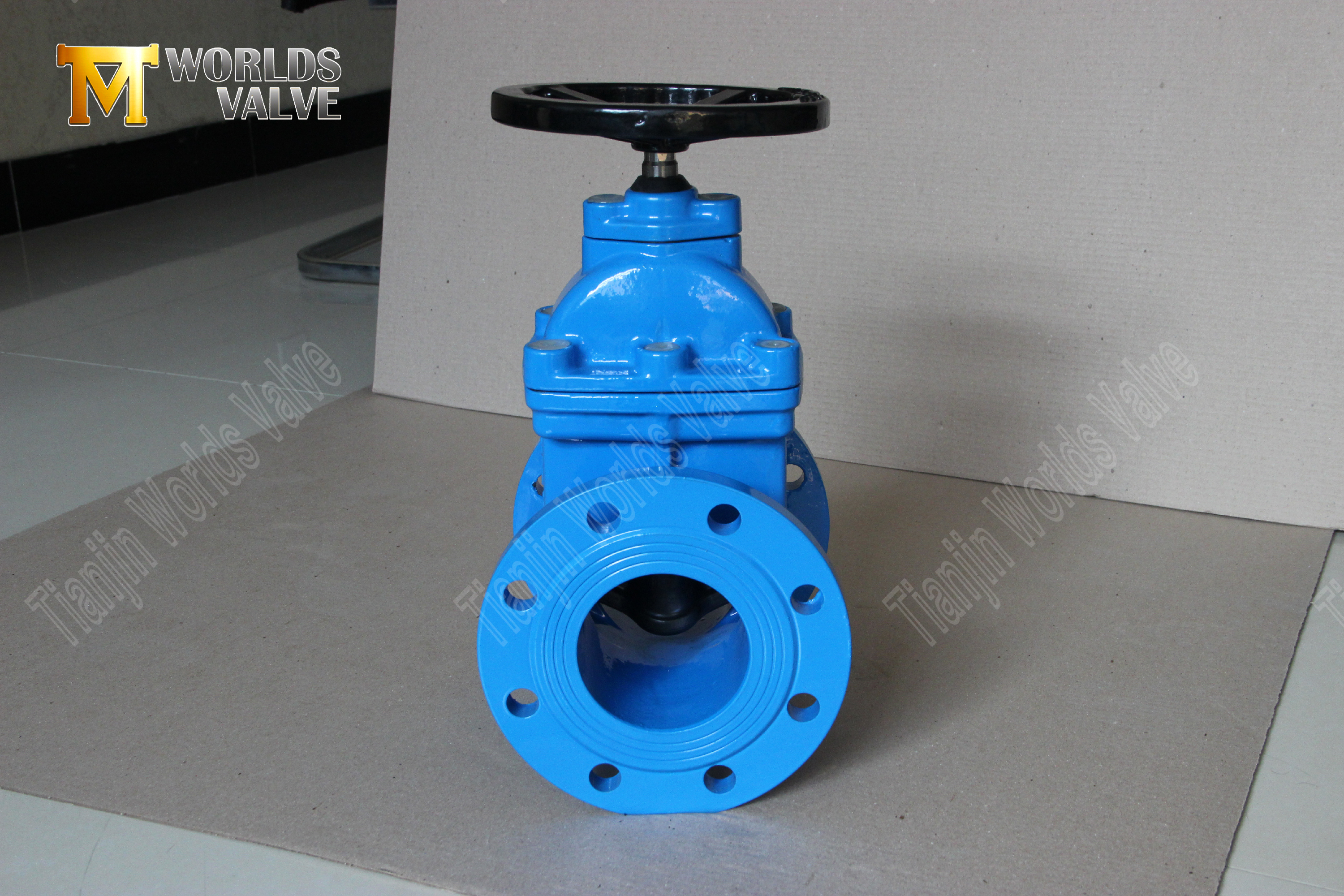

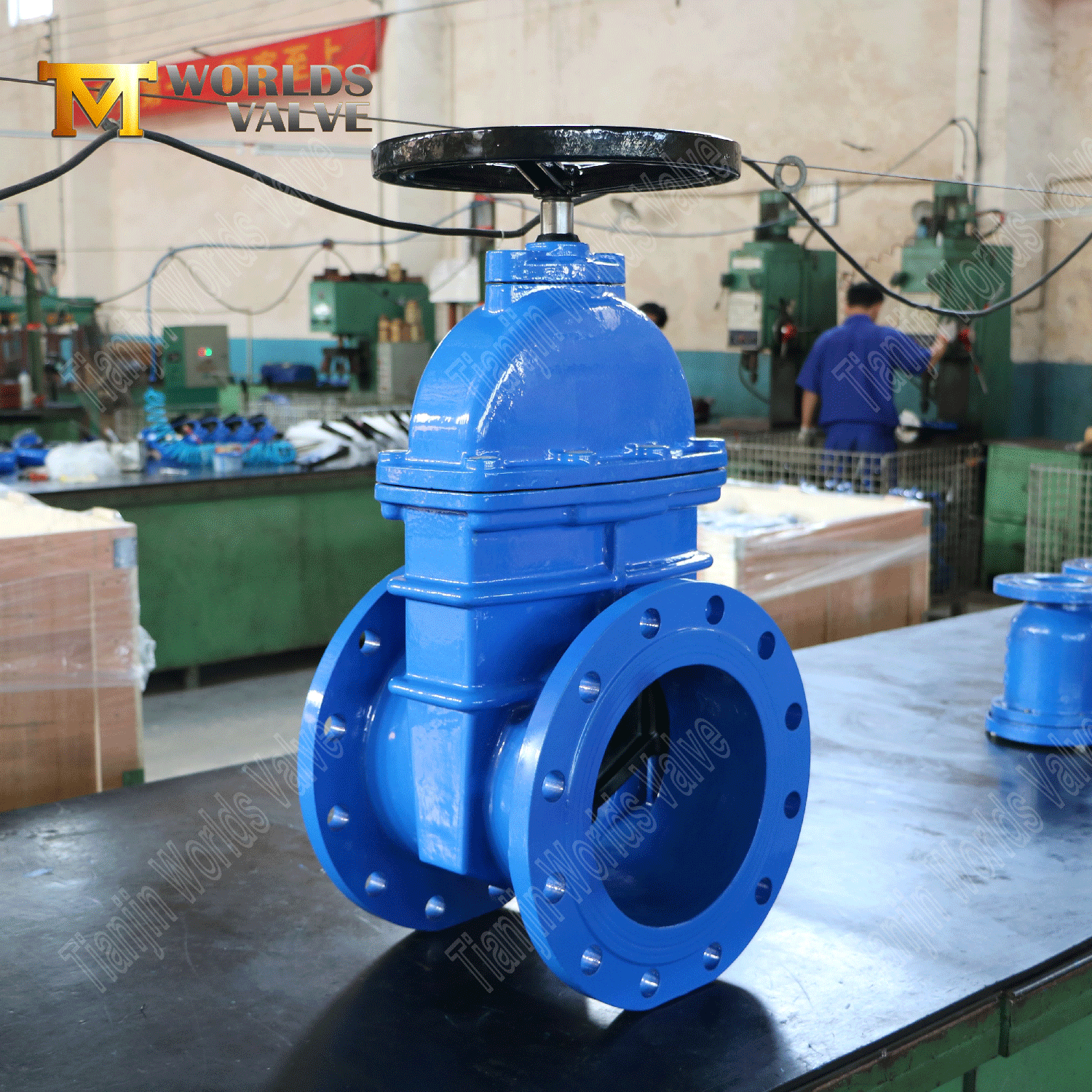

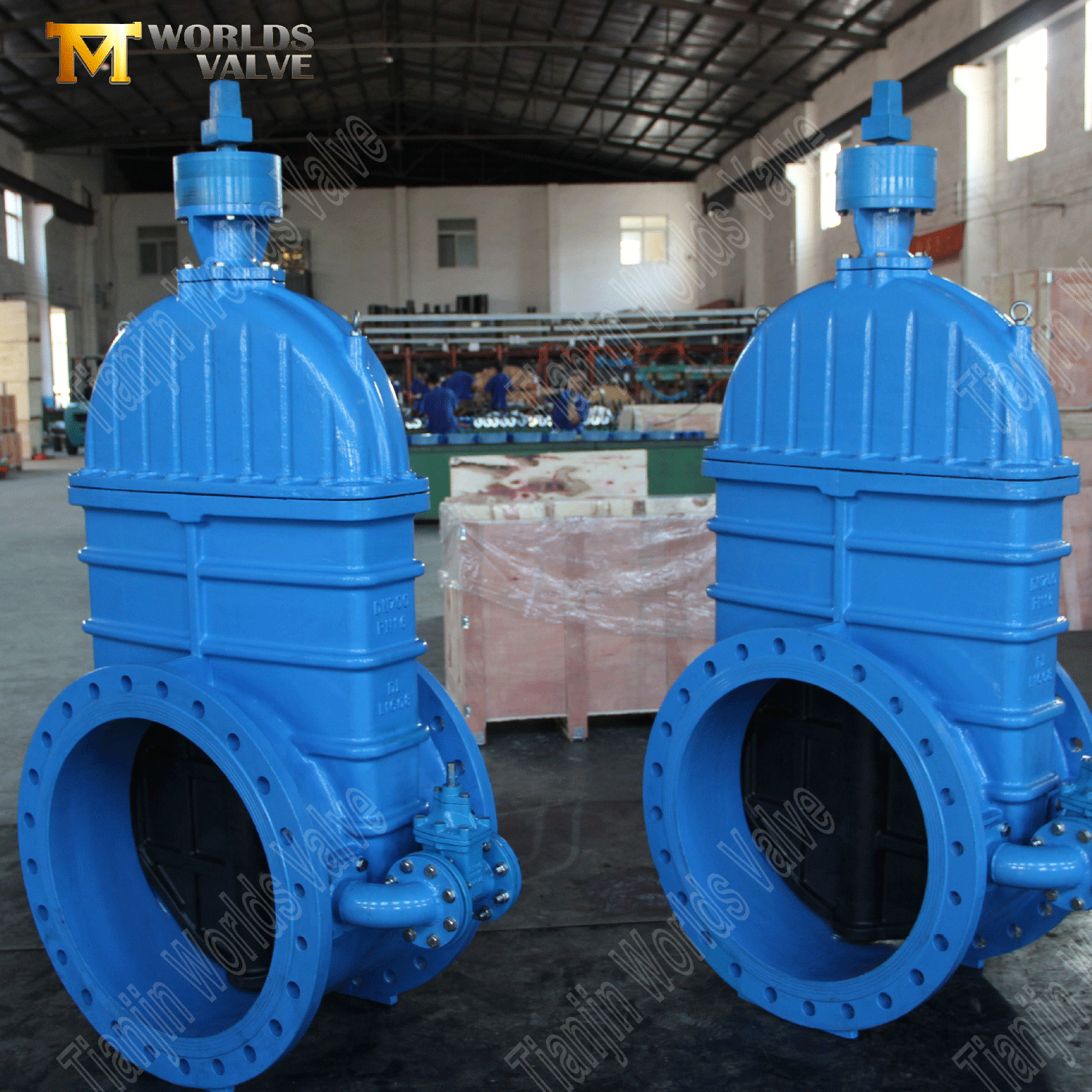

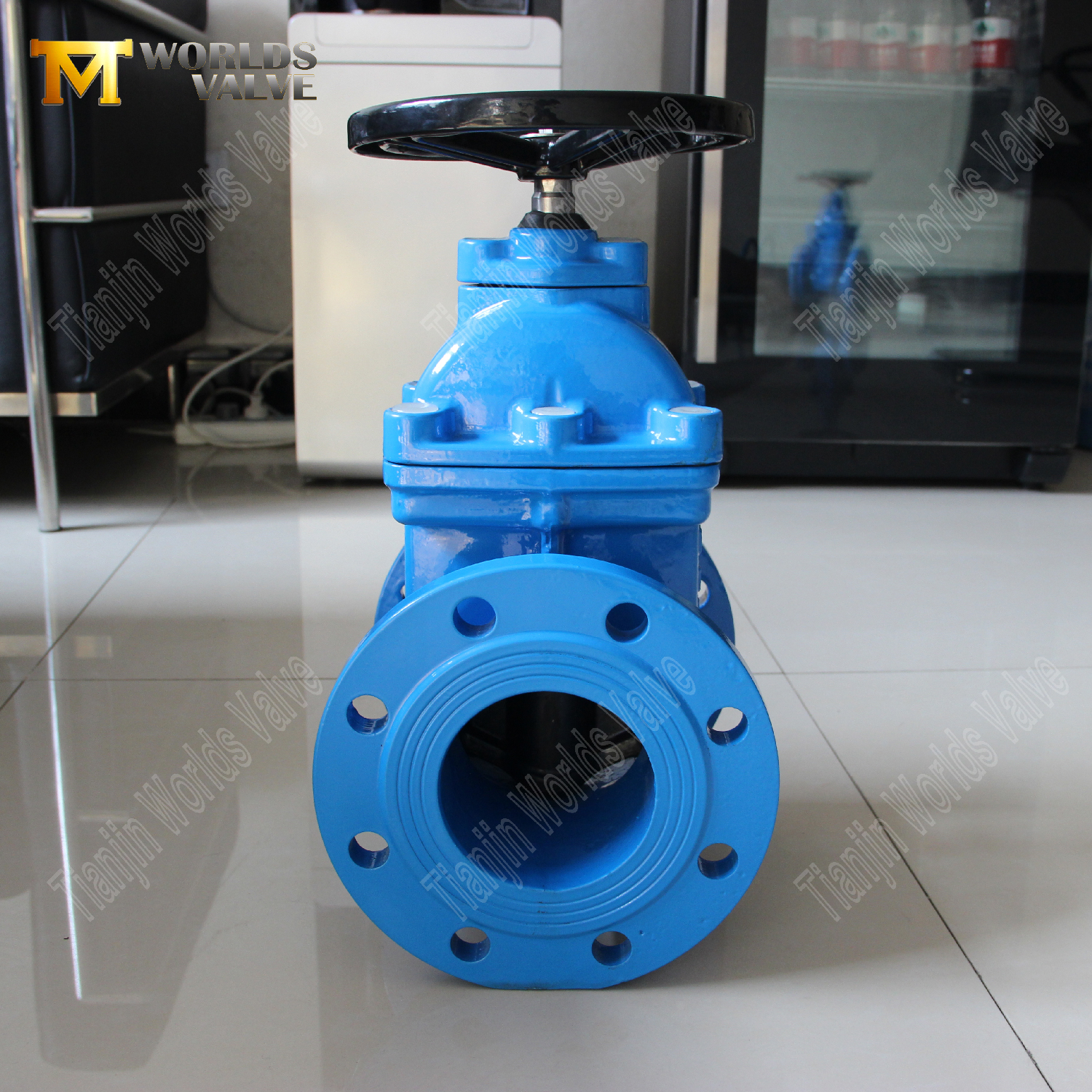

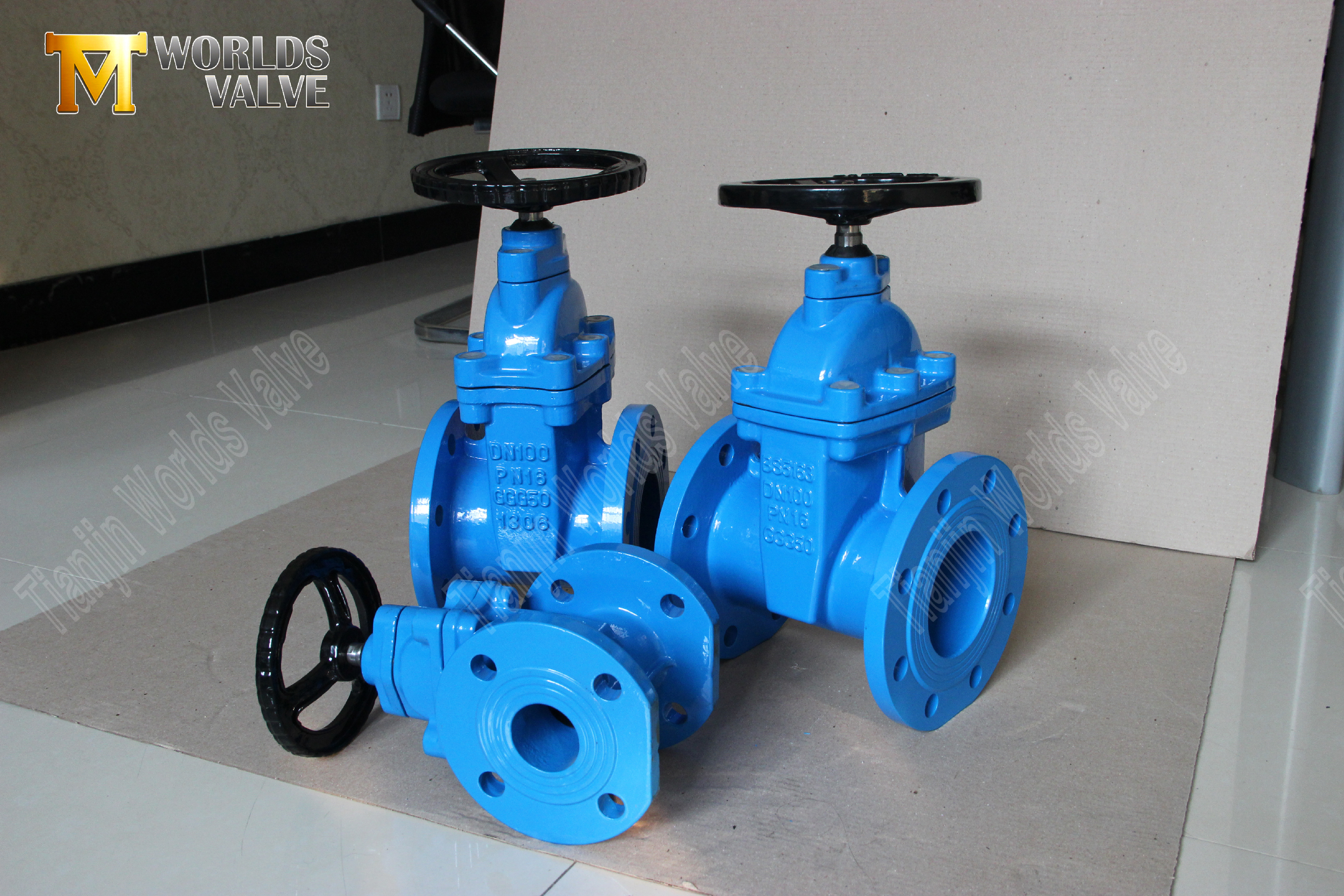

Válvula de portão de caule não crescente | Fornecedor de válvula de porta de assento resiliente
Soluções compatíveis com BS5163 para aplicações com restrição de espaço e alto ciclo
RGV01-TF010203 --- Manual de operação e manutenção DOWNLOAD

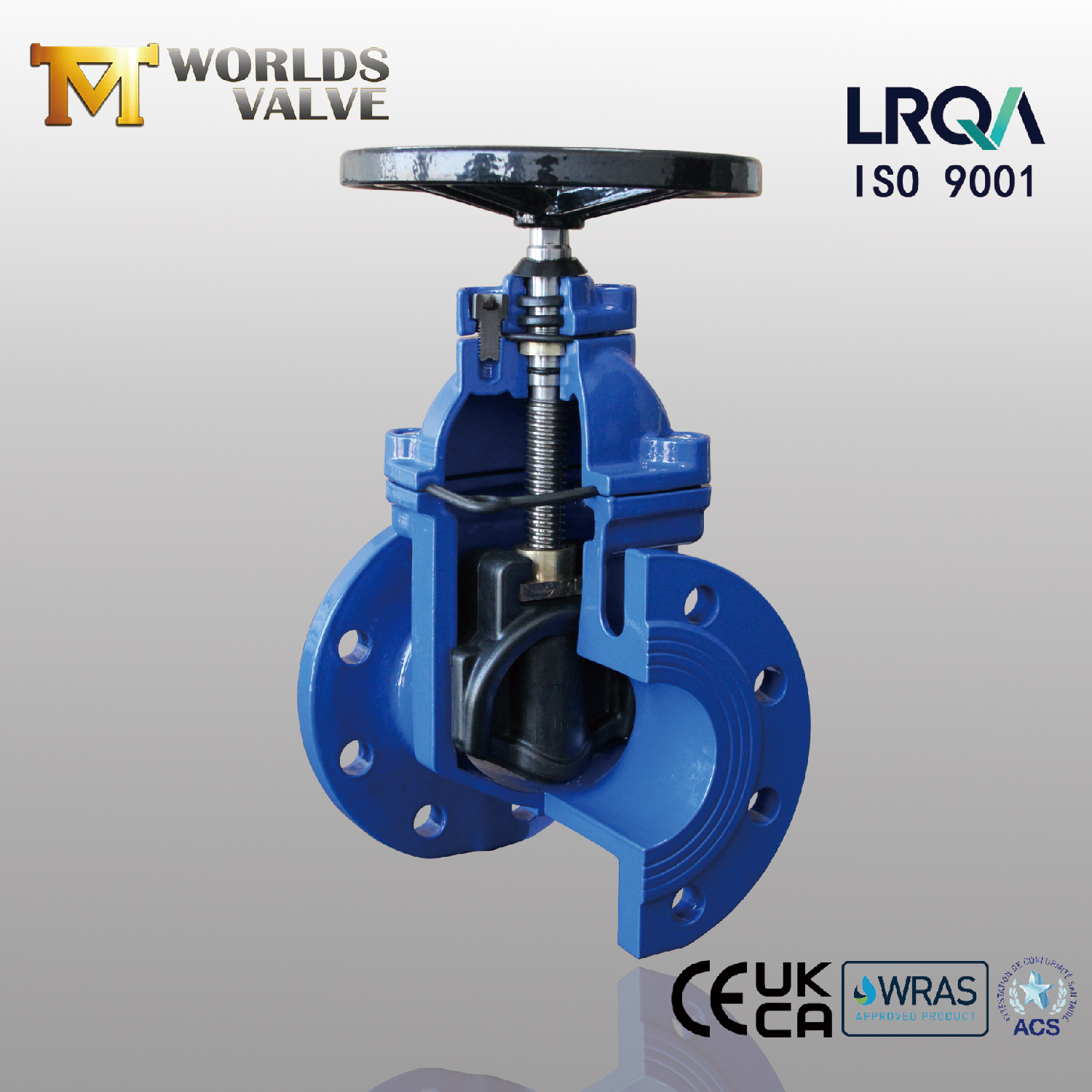

1. Caule não aumentado no espaço
A haste gira internamente sem movimento vertical, reduzindo a altura da instalação em 40% vs. projetos de haste crescentes-ideais para câmaras de válvula de baixa compensação ou poços subterrâneos.
Otimização de torque: roscas trapezoidais de precisão cortam a força operacional para ≤240 nm, permitindo o manuseio de operador único, mesmo em tamanhos DN300.
2. Assentos resilientes terminados por bolhas
A cunhada encapsulada em borracha (EPDM/NBR) se comprime contra o corpo de ferro dúctil para o desligamento zero de levedura.
Projeto resistente à abrasão: A ligação de borracha para metal reforçada resiste a mais de 50.000 ciclos em água arenosa.
3. Corrosão e defesa química
Corpo/cunha: 250 µm de revestimento epóxi ligado a fusão (RAL 5005 azul) para resistência ao cloro/UV.
Tronco: Aço inoxidável com glândula cheia de PTFE, impedindo a entrada de areia em águas residuais.
4. BS5163 Conformidade e certificações globais
Fabricado nos padrões BS5163, com certificações adicionais: CE, ACS, WRAS, UKCA e ISO9001 Gerenciamento da qualidade.
5 custos baixos do ciclo de vida
Buchas sem manutenção: Guias de haste RPTFE auto-lubrificantes eliminam as necessidades de lubrificação.

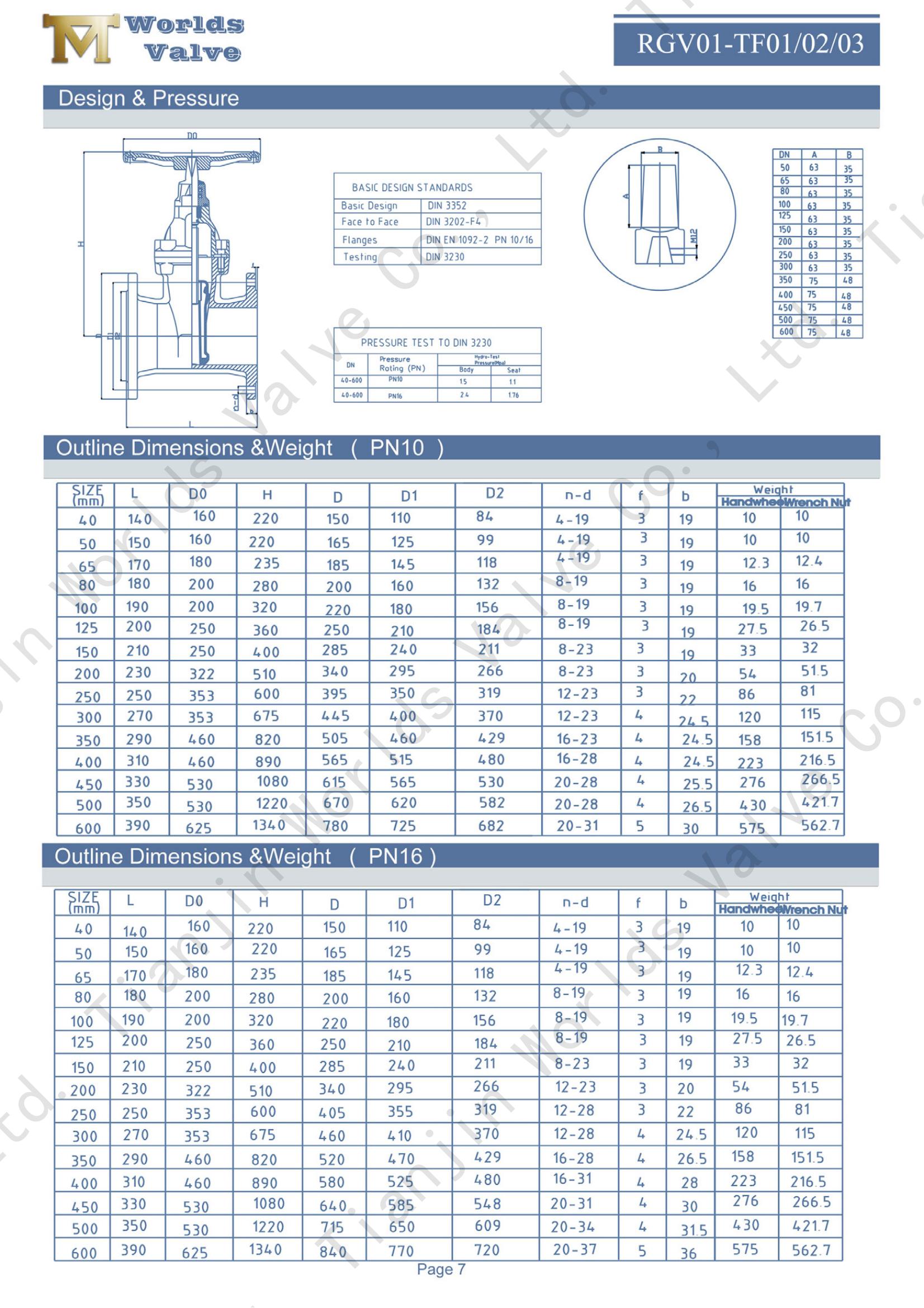

Descrição detalhada: | |
Série | Válvula de portão de assento resiliente não aumentado |
Tamanho | DN40-DN600 |
Padrão de design: | GB/T 12232-2005 DIN3352, EN593, MSS SP-67 |
Padrão de pressão: | GB/T 13927-1992, API598 |
Frente a frente: | DIN3202 F4, F5, BS5163, AWWA C509 |
Flange padrão: | DIN2532/DIN2533/ASME/ANSI B16.5 & B16.47/ASME B16.42/AWWA C207/ISO7005/DIN28533/DIN EN1092/DIN2501/JIS B 2220 |
Corpo: | CI/DI/WCB/ALB/CF8/CF8M |
Disco: | DI/ALB/DISC forrado de borracha/1.2501/1.4529/cf8/hastelloy liga/monel |
Tronco: | SS416/SS304/SS431/17-4PH |
Assento: | Nbr/hypalon/epdm/neoprene/nr/desgaste EPDM/silicone/EPDM resistente ao calor/EPDM branco |
Temperatura adequada: | -20 ℃ ~ 120 ℃ |
Médio: | Água de carne, esgoto, água do mar, ar, vapor, alimentos, remédios, óleos, álcalis, sal etc. |
Redes de água municipais: válvulas de isolamento da linha principal em câmaras enterradas (EPDM certificado pela NSF 61).
Sistemas de proteção contra incêndio: controle de aspersores com resiliência de incêndio aprovada pela FM/UL.
Estações de elevação de águas residuais: operação resistente à coroa em linhas de descarga de lodo/bomba.
Plantas HVAC: ajuste compacto em salas mecânicas com linhas de vapor/condensado.
Como fornecedor certificado, oferecemos a personalização OEM para materiais, revestimentos e atuação para atender às especificações globais do projeto. Agrade seus sistemas de fluidos com as válvulas de portão de caule mais confiáveis do setor. Entre em contato conosco hoje Para uma consulta gratuita de engenharia.
