Válvula gaveta de sede resiliente JIS 10K / BS5163 - Volante

Visão geral do produto

Uma válvula gaveta com sede resiliente é uma válvula de movimento linear que usa uma cunha revestida de borracha para criar uma vedação à prova de bolhas contra o corpo da válvula. Ao contrário das válvulas de gaveta com sede metálica que dependem do contato metal com metal, o design da sede resiliente compensa pequenos detritos e imperfeições no fluxo de fluxo, garantindo um fechamento confiável mesmo em serviços exigentes de água e esgoto.

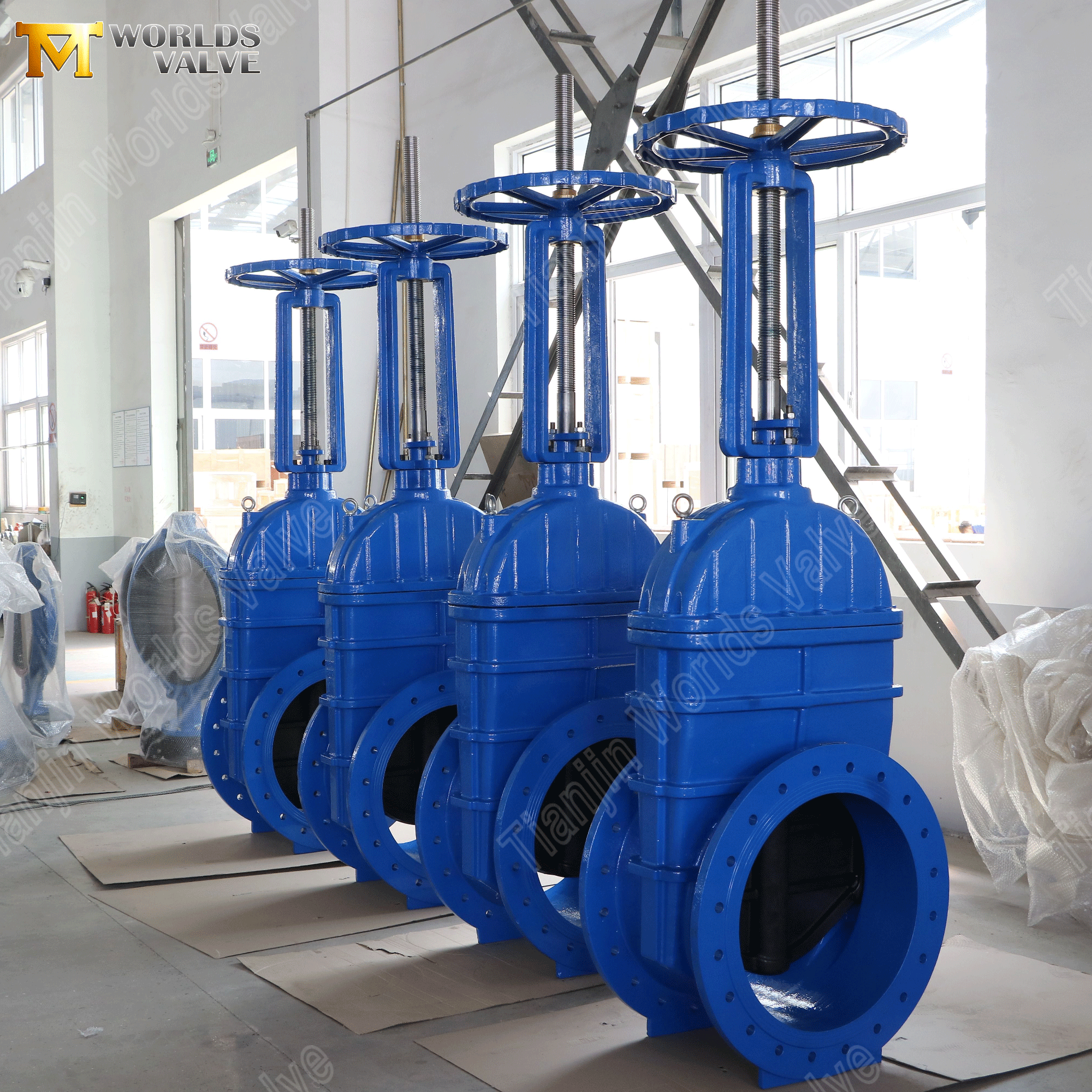

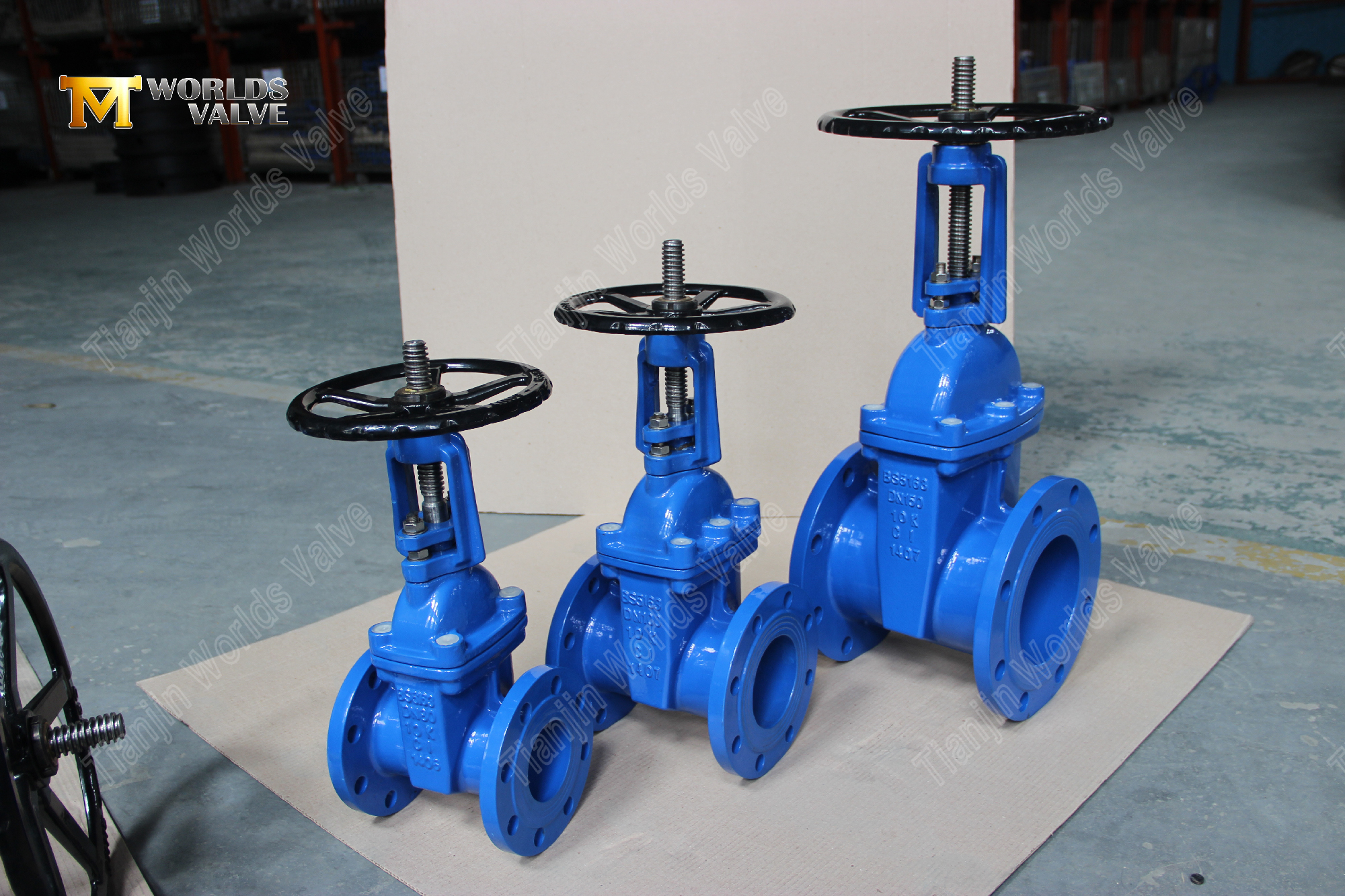

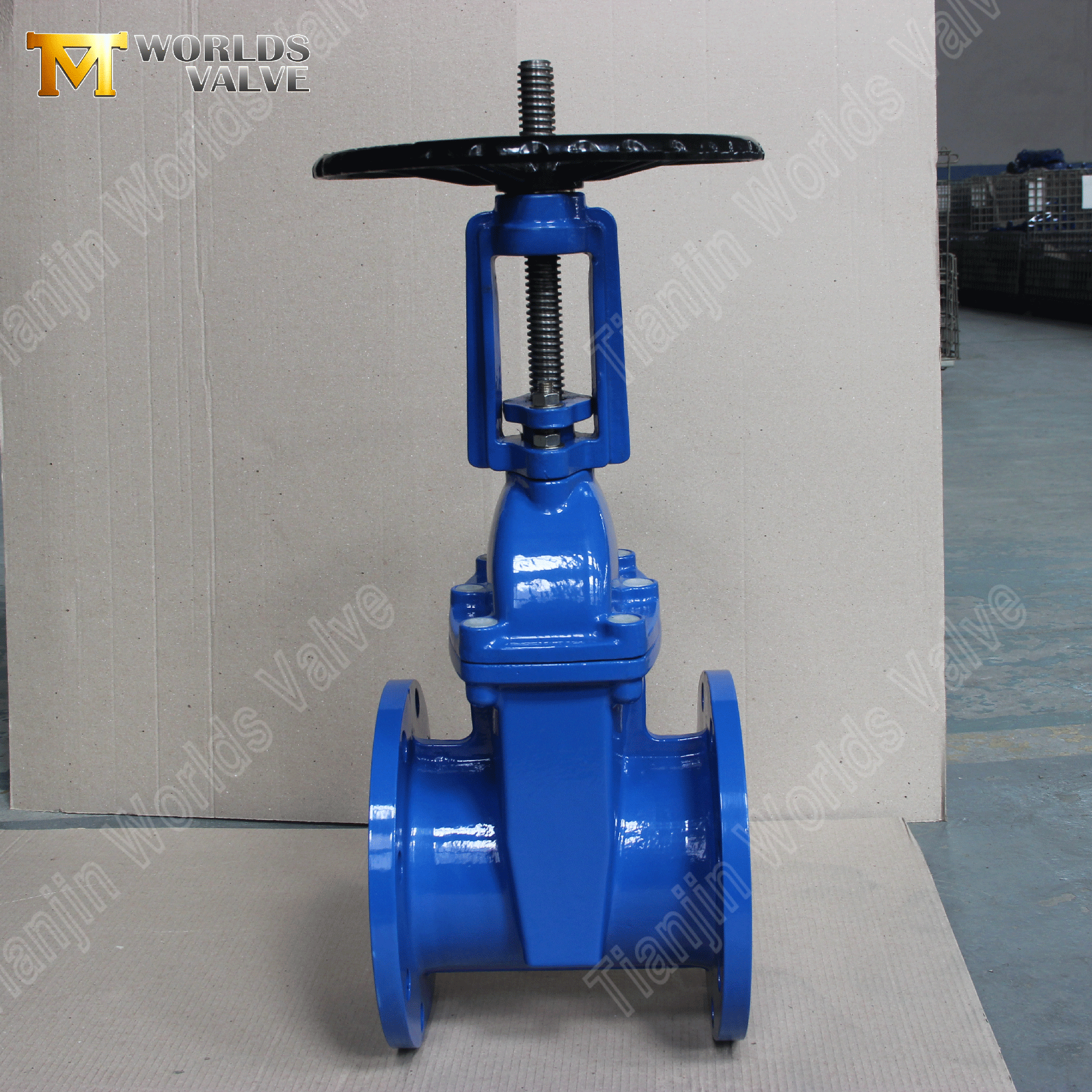

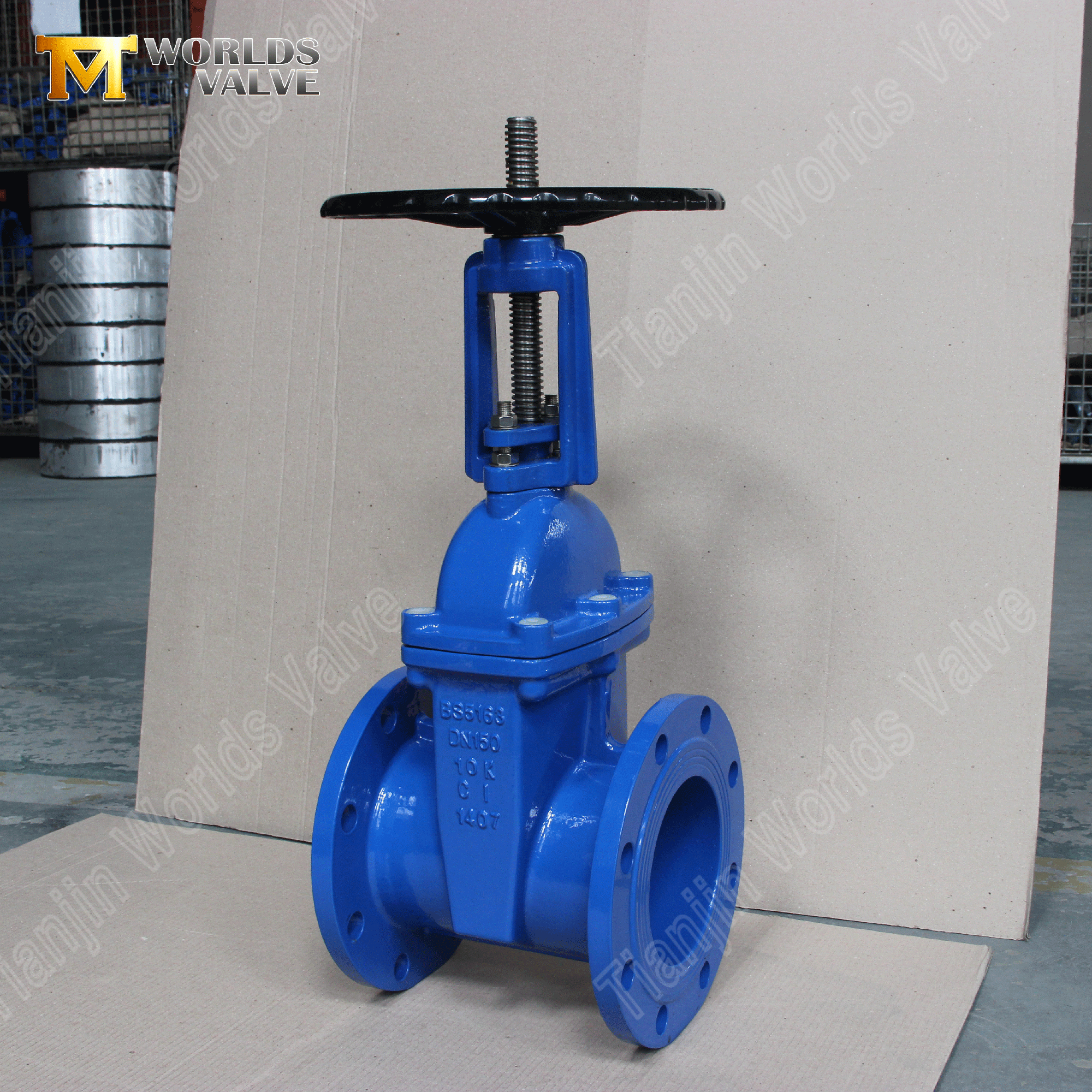

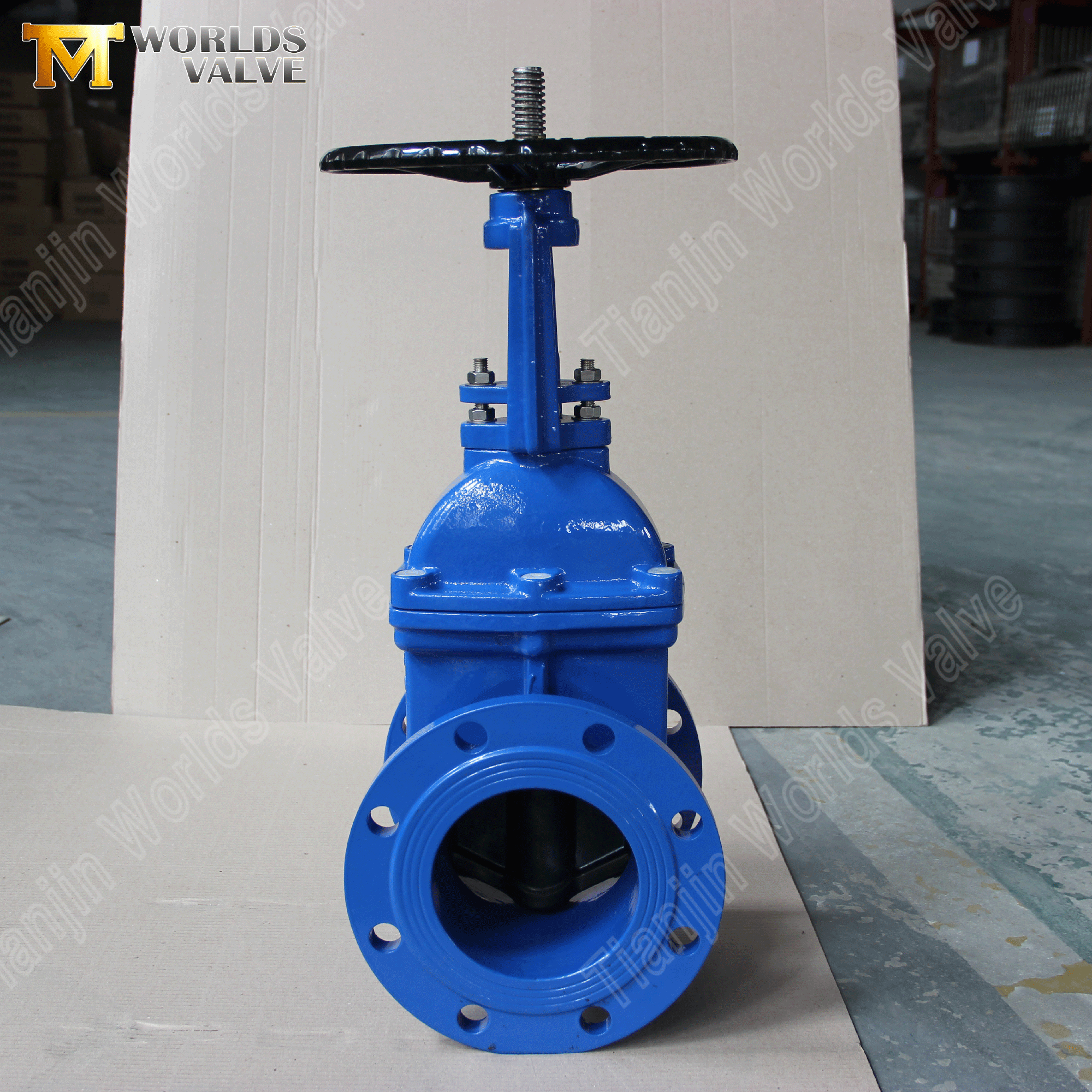

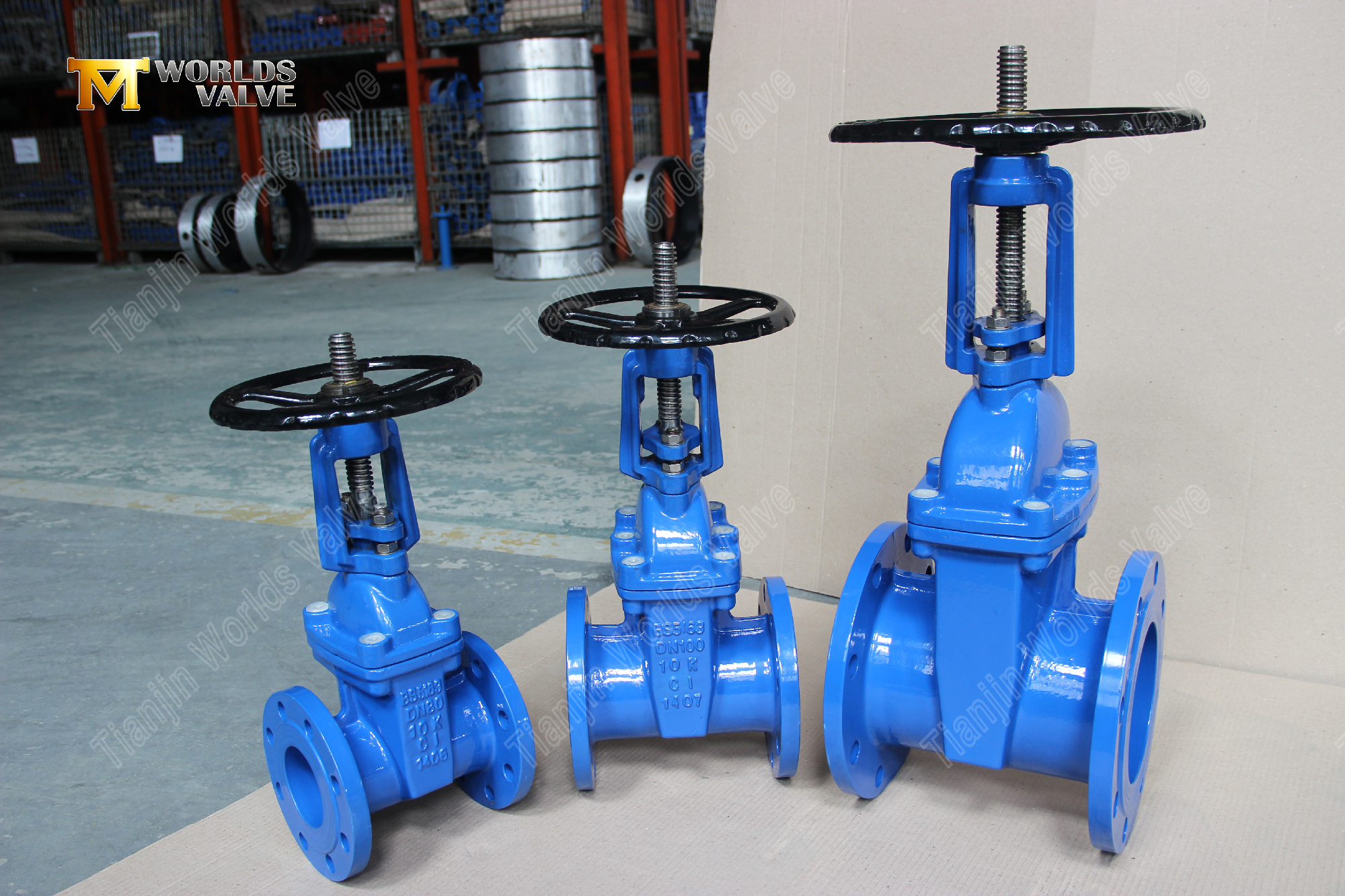

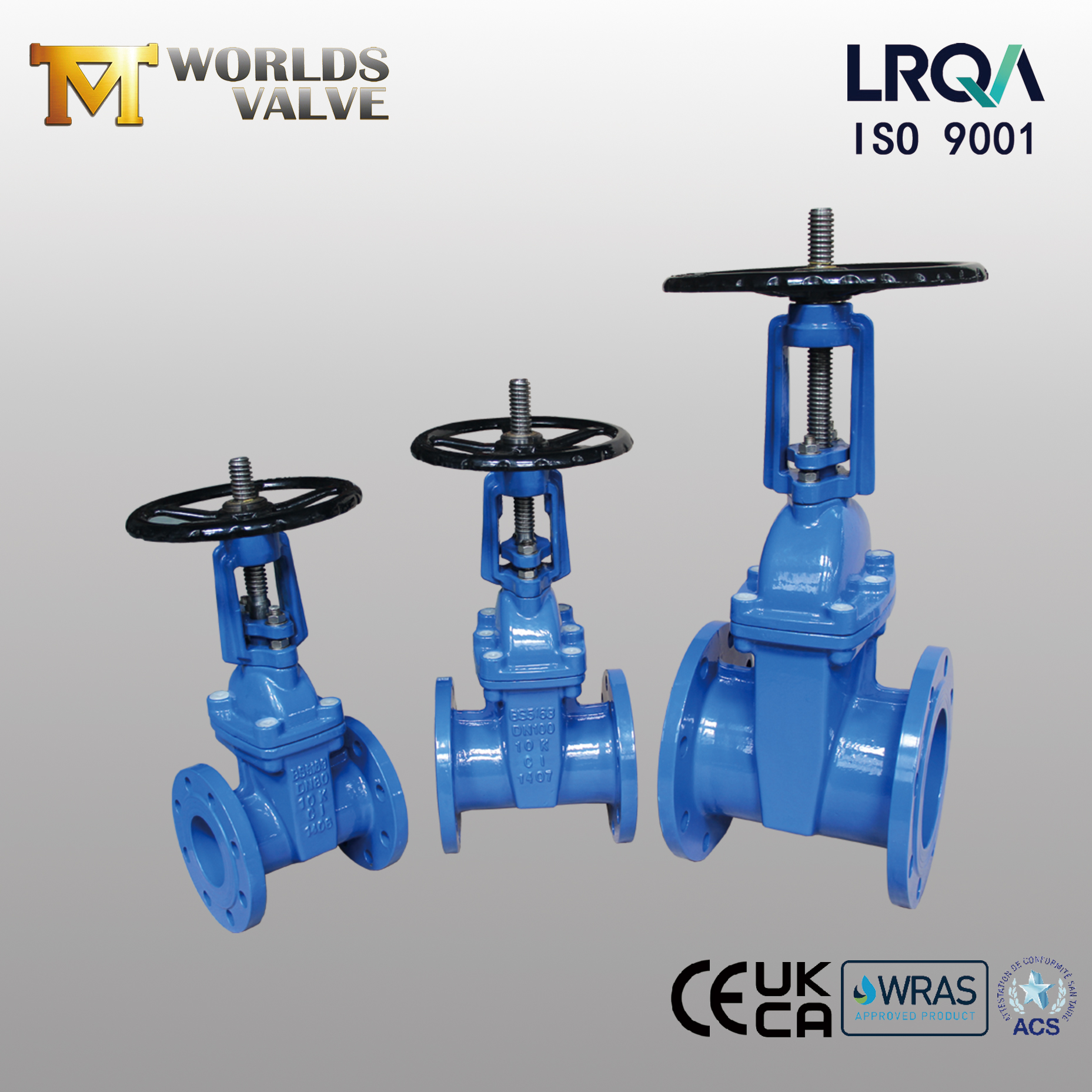

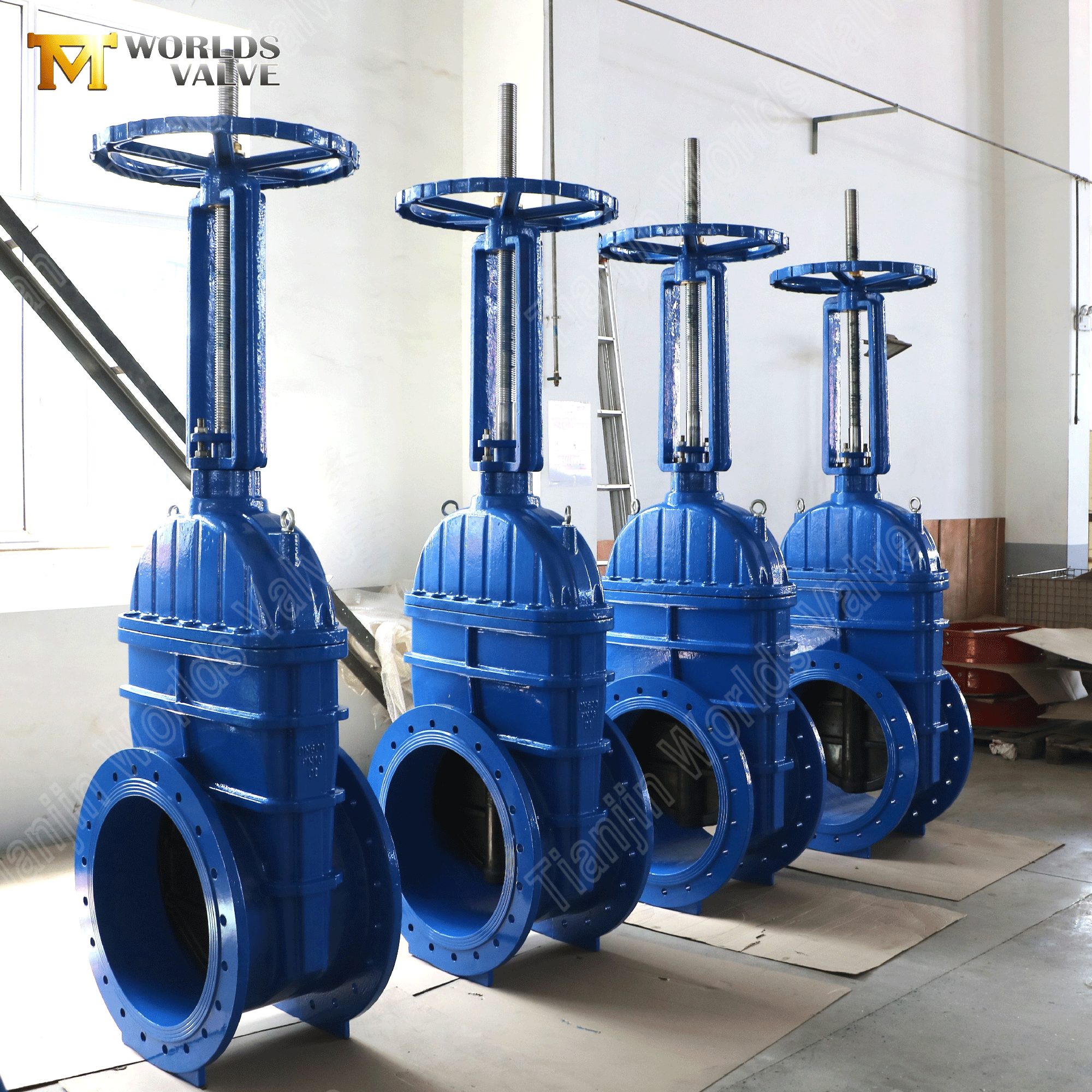

Este modelo é uma válvula gaveta de haste ascendente (OS&Y) – a haste sobe e desce com a cunha, fornecendo uma indicação visual clara da posição da válvula. Quando a haste está totalmente levantada, a válvula está aberta; quando totalmente abaixada, a válvula é fechada. Isso o torna ideal para aplicações onde os operadores precisam confirmar rapidamente o status da válvula, como em estações de tratamento de água, estações de bombeamento e sistemas de proteção contra incêndio.

A válvula é fabricada de acordo com os padrões JIS 10K e BS5163, garantindo compatibilidade com sistemas de tubulação japoneses e britânicos. Possui corpo CI (ferro cinza) e operação com volante para controle manual confiável. A sede resiliente de EPDM é totalmente vulcanizada (curada) na cunha, proporcionando uma ligação permanente e sem vazamentos que resiste ao deslocamento sob altas velocidades de fluxo.

Como fabricante direto de OEM/ODM com mais de 19 anos de experiência em exportação, a Tianjin Worlds Valve Co., Ltd. fornece válvulas de gaveta com sede resiliente totalmente personalizáveis ​​– materiais, tamanhos, classificações de pressão, padrões de flange, revestimentos e métodos de operação – tudo adaptado às suas especificações exatas. Nossos produtos são exportados para mais de 50 países e contam com as certificações ISO 9001 (certificada pela LRQA), CE, UKCA, WRAS e ACS.

Introduzir:

Válvula de gaveta com sede resiliente OS&Y | Órgão CI | JIS 10K/BS5163 | Volante

Tianjin Worlds Valve Co., Ltd. – Sua fonte confiável para controle de fluxo durável e econômico

RGV02-TF01 - Informações detalhadas do produto

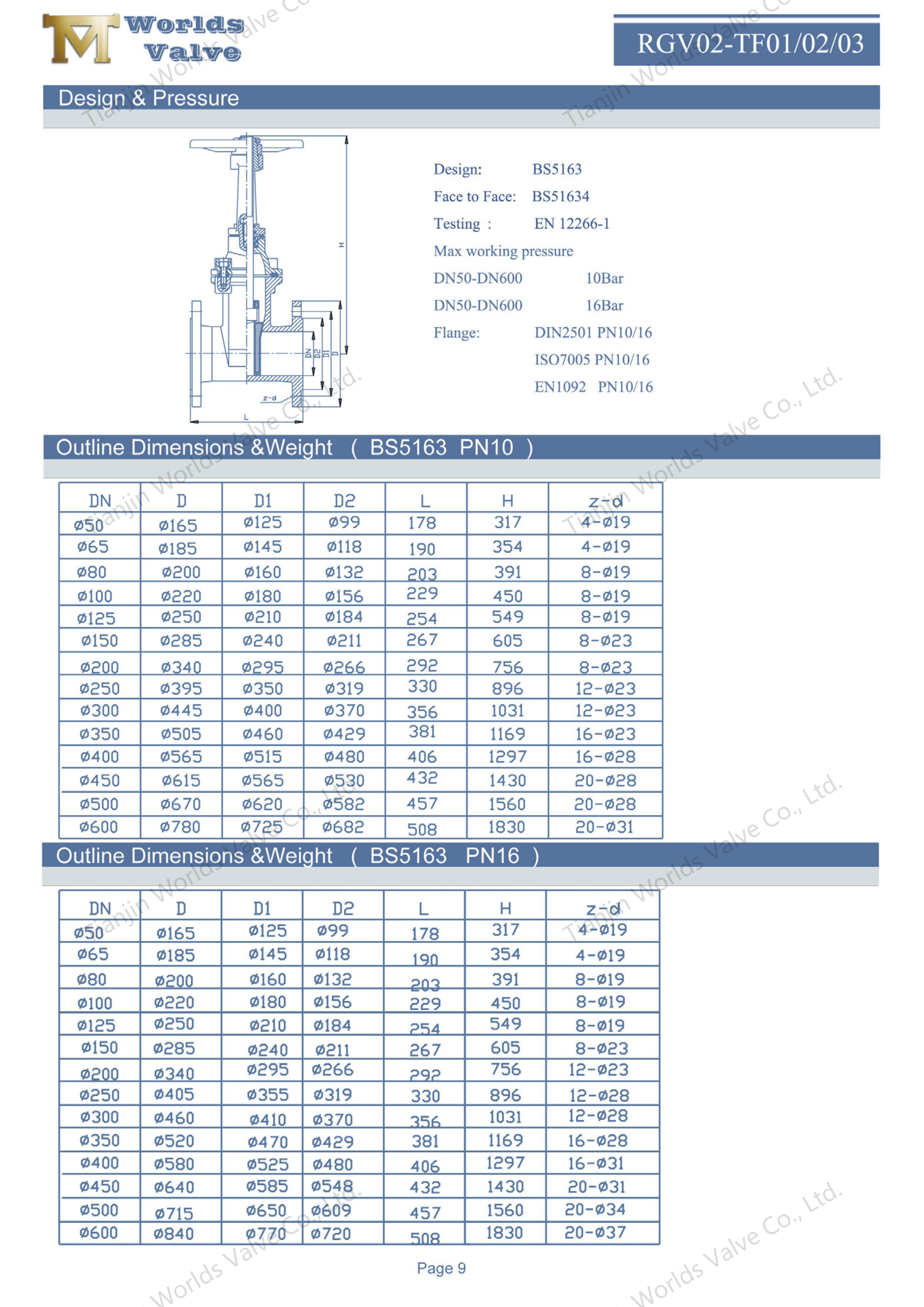

Especificações Técnicas

Este modelo é configurado com os seguintes parâmetros. Observe que cada item listado abaixo pode ser personalizado de acordo com suas necessidades específicas.

Principais recursos e vantagens

1. Design da Haste Ascendente (OS&Y) – Indicação Visual da Posição

• Indicador de posição claro – A haste ascendente fornece confirmação visual imediata do status da válvula – haste para cima significa aberta, haste para baixo significa fechada. Sem suposições, sem operação acidental.

• Adequado para instalação subterrânea –Com uma extensão de haste, o design da haste ascendente permite a operação acima do solo, tornando-o ideal para tubulações enterradas e caixas de válvulas.

• Fácil Manutenção –A gaxeta da haste pode ser ajustada ou substituída sem remover a válvula da tubulação, reduzindo o tempo de inatividade.

2. Material do Corpo – CI (Ferro Cinzento)

• Resistência confiável – O ferro cinzento fornece resistência mecânica adequada para serviços JIS 10K e BS5163 em aplicações de água e águas residuais.

• Excelente usinabilidade – O material permite fundição precisa e tolerâncias dimensionais restritas, garantindo vedação confiável do flange e operação suave da cunha.

• Solução econômica – A CI oferece uma opção econômica para serviços industriais e municipais de uso geral.

3. Cunha assentada resiliente – fechamento estanque a bolhas

• Assento Vulcanizado EPDM – O assento de borracha EPDM é permanentemente ligado à cunha por meio de vulcanização em alta temperatura, eliminando quaisquer lacunas ou caminhos de vazamento entre a sede e a cunha.

• Compensa detritos – A superfície de borracha resiliente comprime-se em torno de pequenos detritos e partículas, mantendo uma vedação hermética mesmo em condições de água menos que perfeitas.

• Desempenho à prova de bolhas – Testado de acordo com EN12266-1, a sede resiliente fornece fechamento sem vazamento, tornando-a ideal para água potável e aplicações críticas de isolamento.

4. Operação do volante – controle manual confiável

• Operação simples e confiável – O volante fornece controle mecânico direto com feedback tátil claro – sem necessidade de fonte de alimentação ou sistema de controle.

• Baixo torque operacional – O design em cunha e o mecanismo de rosca da haste ascendente reduzem o torque operacional, tornando a operação manual suave e sem esforço.

• Dispositivo de travamento disponível – Porca de travamento opcional ou provisão de cadeado evita operação não autorizada.

5. Conformidade JIS 10K / BS5163 – Compatibilidade com padrões internacionais

• JIS 10K – está em conformidade com os padrões industriais japoneses para serviço de 10 bar, com dimensões de flange conforme JIS B2212 – adequado para projetos no Japão e outras regiões com padrão JIS.

• BS5163 – Está em conformidade com a norma britânica para válvulas gaveta com sede resiliente, com dimensões de flange de acordo com BS4504 – adequado para projetos no Reino Unido e na Commonwealth.

• Flexibilidade de padrão duplo – Uma válvula, dois padrões internacionais importantes – simplificando a aquisição e o gerenciamento de estoque para projetos multinacionais.

Aplicações Típicas

Válvulas de gaveta de sede resiliente com design de haste ascendente são confiáveis ​​em uma ampla gama de indústrias:

• Abastecimento e Distribuição de Água – Adutoras municipais, redes de distribuição, estações elevatórias.

• Tratamento de Águas Residuais – Linhas de esgoto, estações de tratamento, sistemas de efluentes.

• Proteção contra incêndio – Linhas de água contra incêndio, sistemas de sprinklers, isolamento de hidrantes.

• Sistemas HVAC – Água gelada, água quente, circuitos de torre de resfriamento.

• Processamento Industrial – Água de resfriamento, fluidos de processo, isolamento geral.

• Irrigação – Estações de bombeamento agrícolas, isolamento da linha principal.

Por que escolher a válvula Tianjin Worlds?

• Qualidade em que você pode confiar . Nossa certificação ISO 9001:2015 é emitida pela LRQA, um dos organismos de certificação mais respeitados do mundo. Cada válvula vem com certificados de material e relatórios de teste de pressão – sem exceções.

• Especialistas em válvulas gaveta . Temos ampla experiência na fabricação de válvulas de gaveta com sede resiliente para projetos de água, esgoto e municipais em todo o mundo. Nosso design de haste ascendente foi projetado para desempenho confiável e de longo prazo.

• Conformidade com os padrões JIS e BS . Fabricamos de acordo com os padrões JIS 10K e BS5163, proporcionando flexibilidade para projetos em diferentes regiões e sistemas de tubulação.

• Personalização completa . Materiais, tamanhos, classificações de pressão, padrões de flange (JIS, BS, ANSI, DIN), revestimentos (qualquer cor RAL), métodos de operação – tudo adaptado às suas especificações.

• Mais de 19 anos de experiência em exportação . Logística tranquila e suporte pós-venda para mais de 50 países na Europa, Américas, Oriente Médio e Sudeste Asiático.

• 100% Rastreabilidade . Certificados de materiais e relatórios de testes de pressão em todos os pedidos – sem exceções.

• Retorno rápido . Gerente de projeto dedicado; prazo de entrega típico de 15 a 40 dias. Visitas à fábrica são bem-vindas em Tianjin.

Entre em contato - personalize sua válvula gaveta hoje mesmo:

Se você precisa desta configuração JIS 10K / BS5163, de um tamanho ou classificação de pressão diferente ou de um pacote completo de válvulas para um projeto de grande escala, estamos prontos para construir de acordo com suas especificações.

Envie-nos suas necessidades:

• Tamanho necessário e classificação de pressão

• Tipo de mídia e temperatura operacional

• Combinação de materiais preferida (corpo/cunha/haste)

• Método de operação (volante, engrenagem, elétrico, pneumático)

• Padrão de flange (JIS, BS, ANSI, DIN)

• Cor do revestimento (qualquer RAL)

• Quantidade desejada e porta de destino

Nossa equipe responderá em até 24 horas com um orçamento e proposta de engenharia.

Visitas à fábrica são bem-vindas - venha ver como fabricamos suas válvulas em Tianjin, China.

Entre em contato conosco agora e vamos construir sua válvula juntos.
