EBF01-TF02
OEM | ODM | WDS
| Quantidade: | |
|---|---|

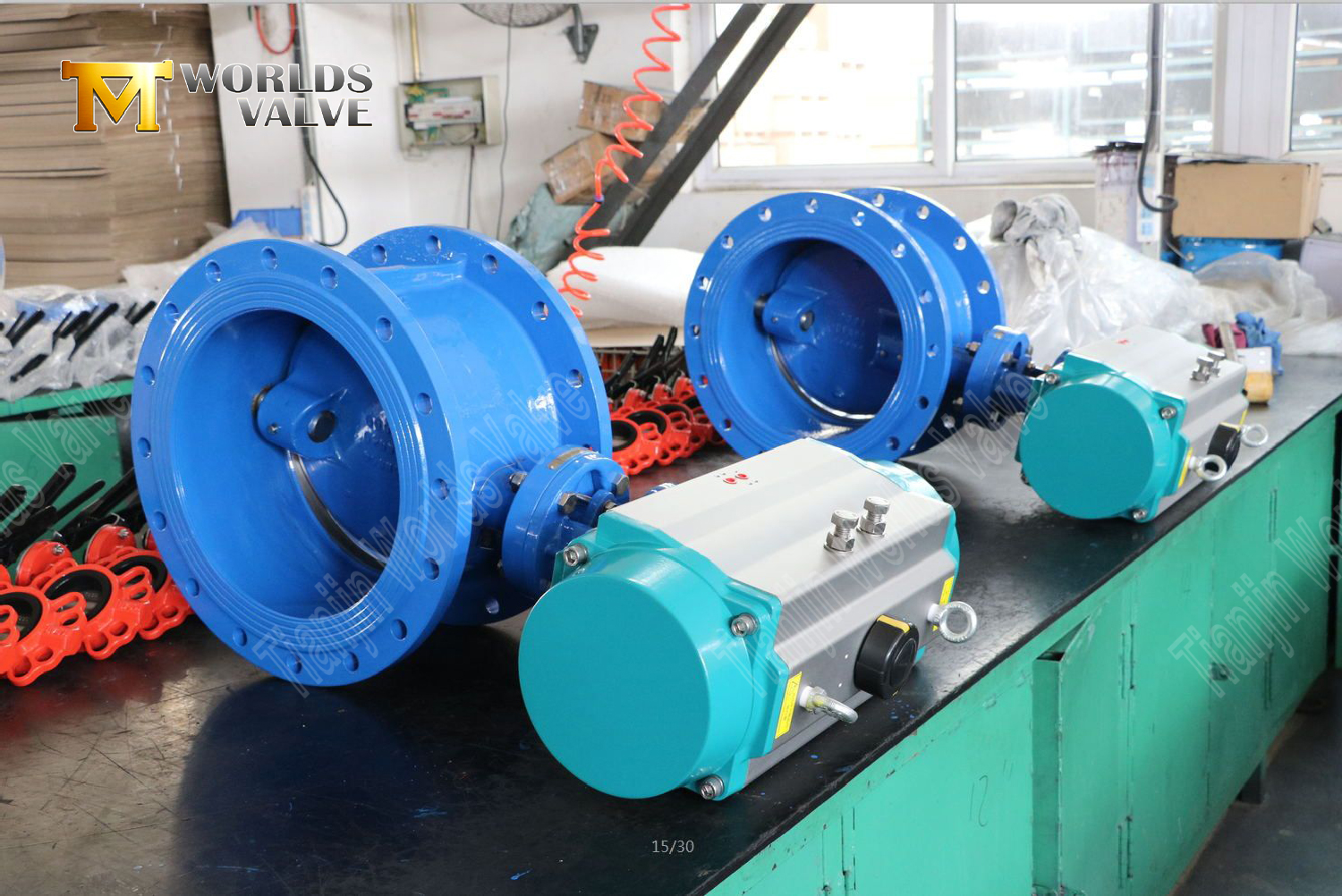

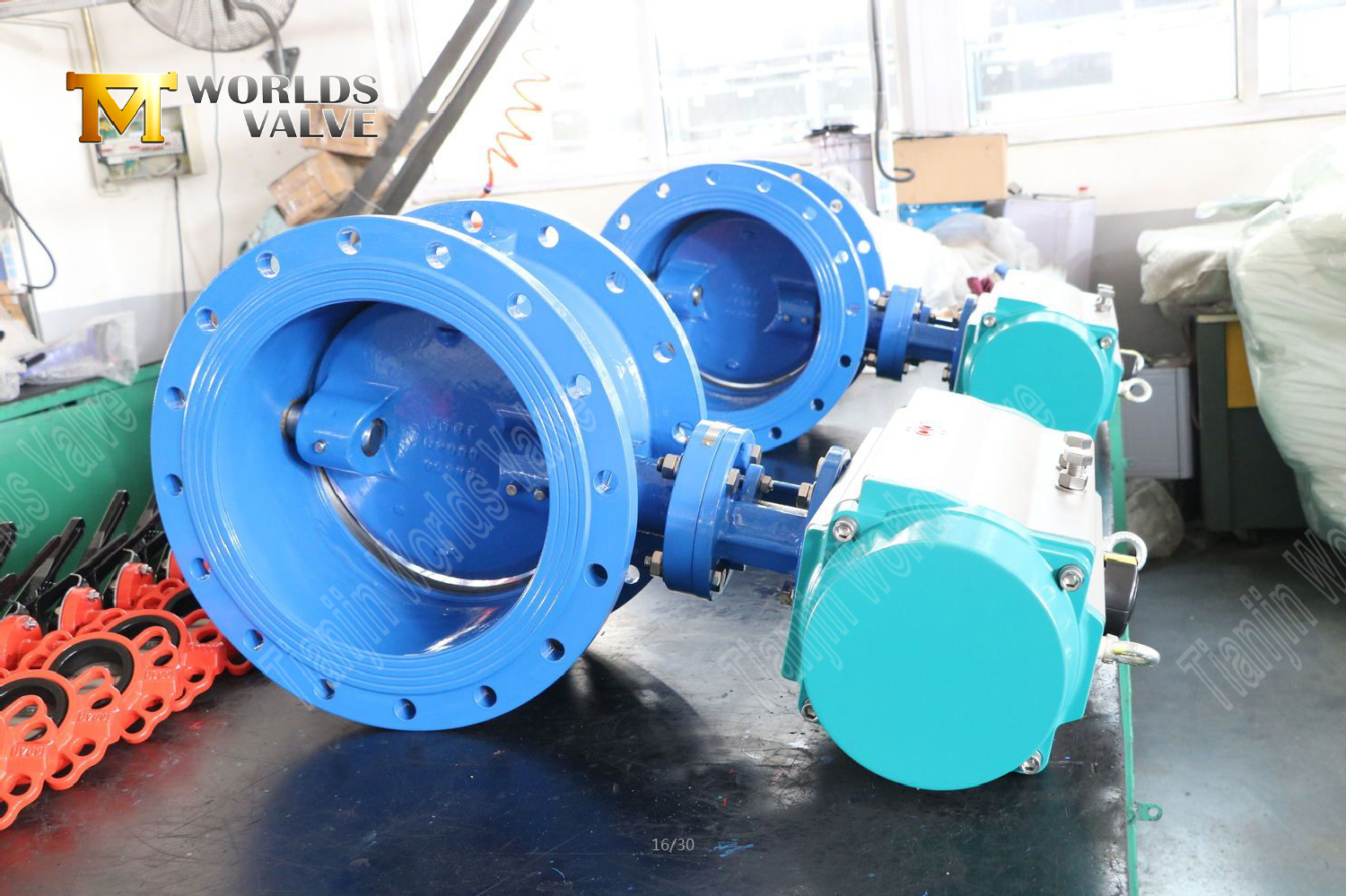

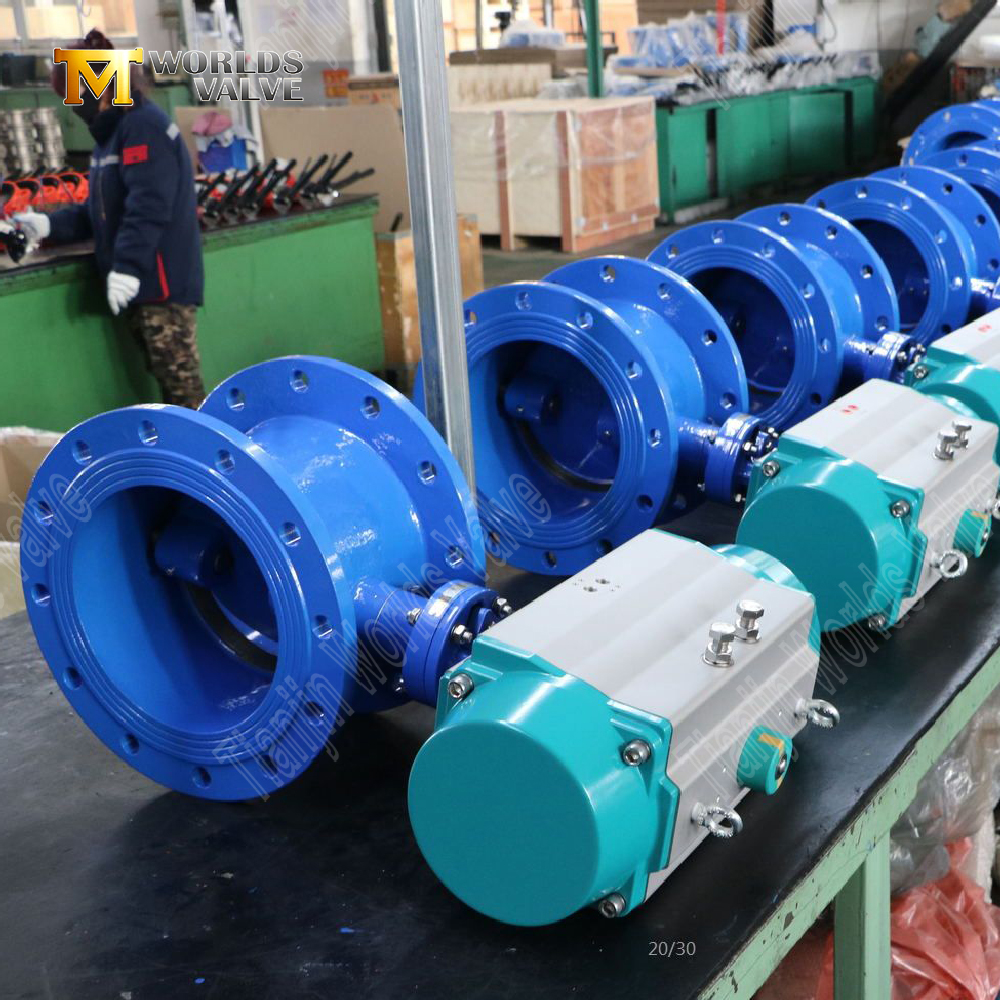

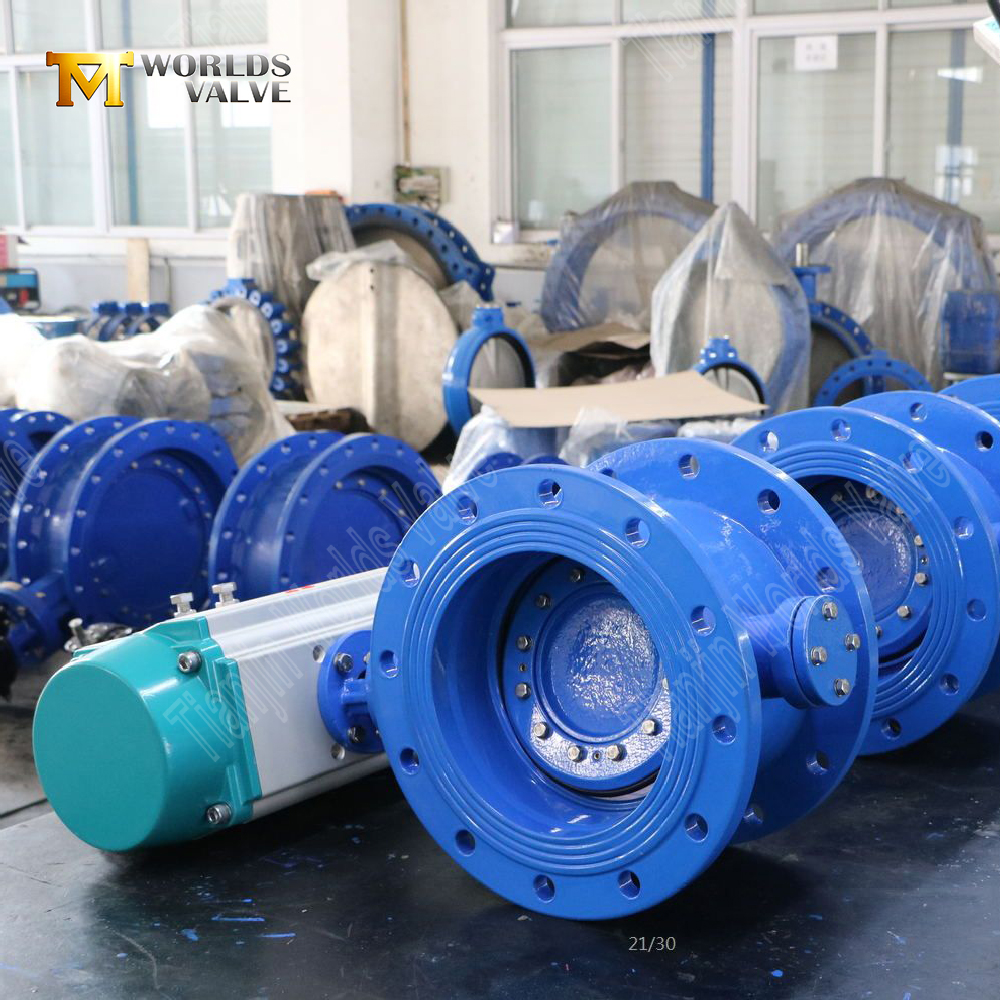

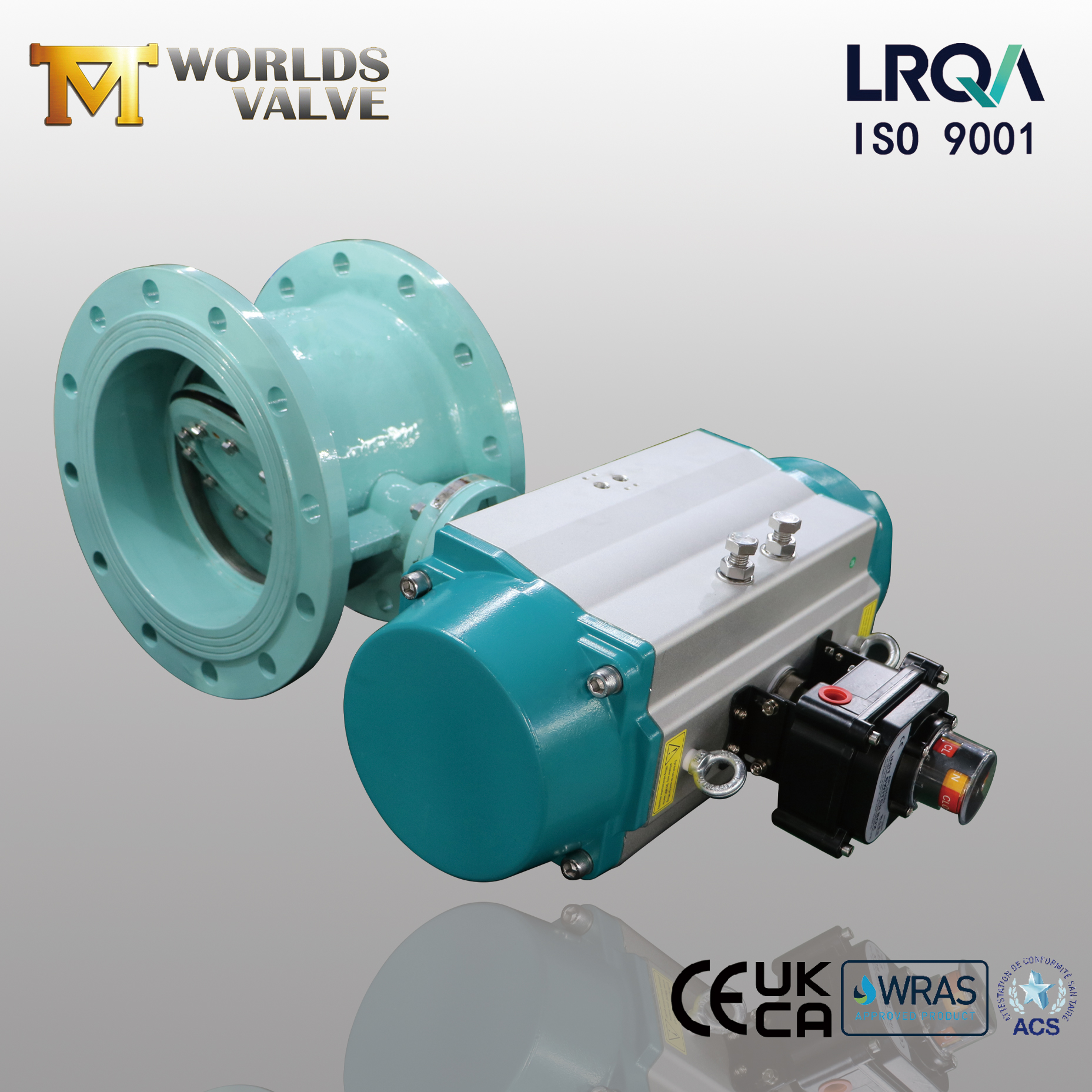

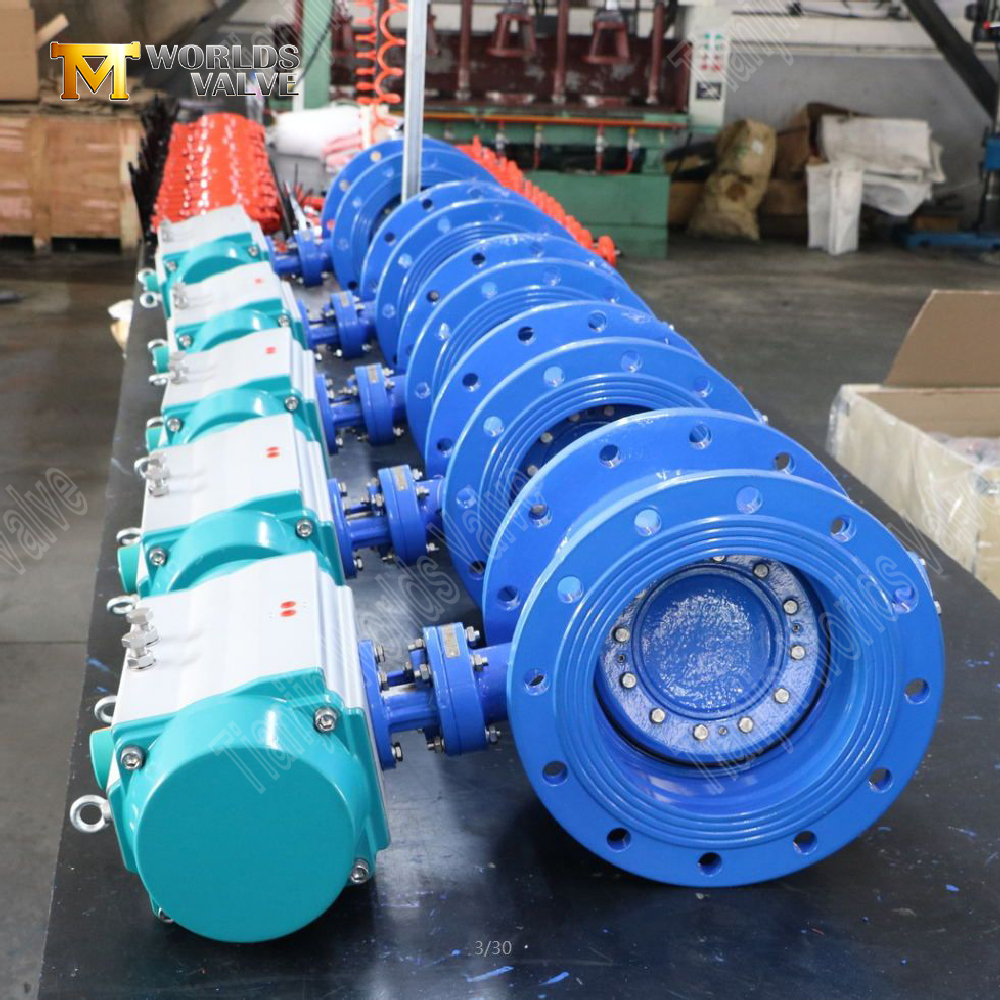

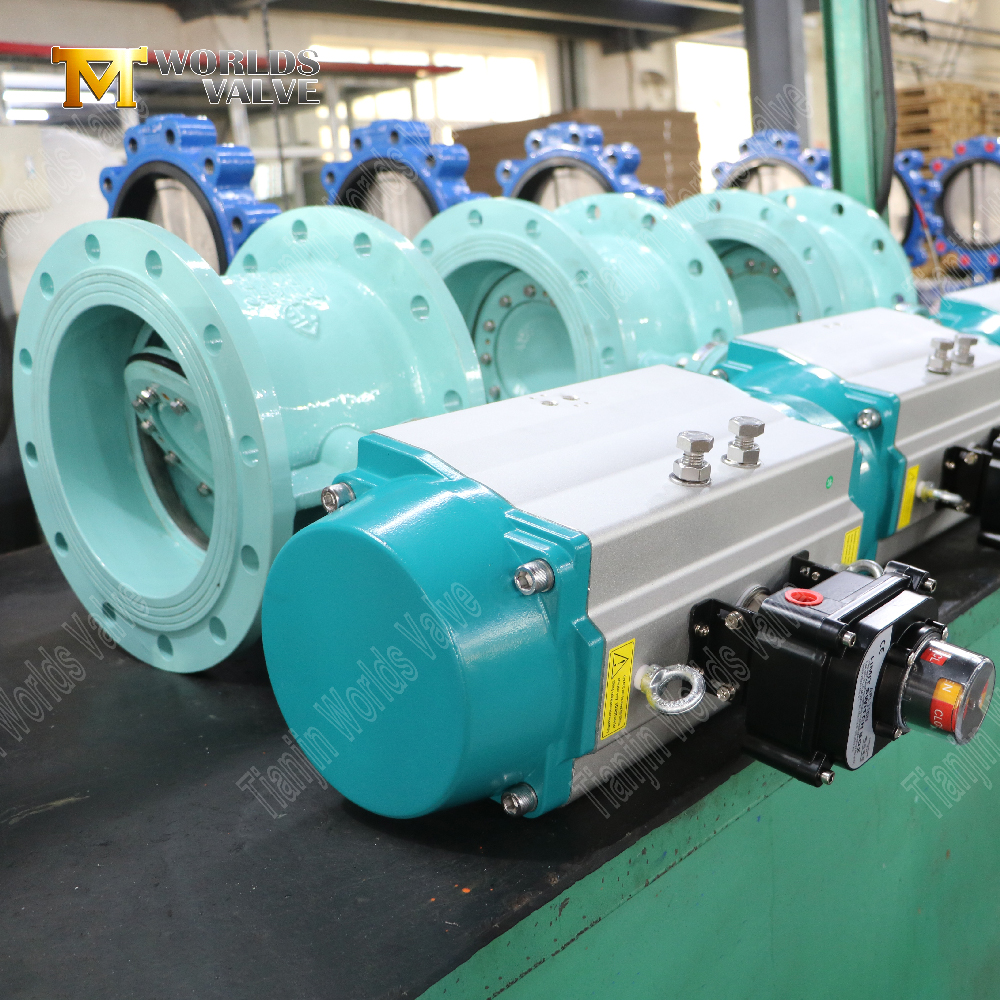

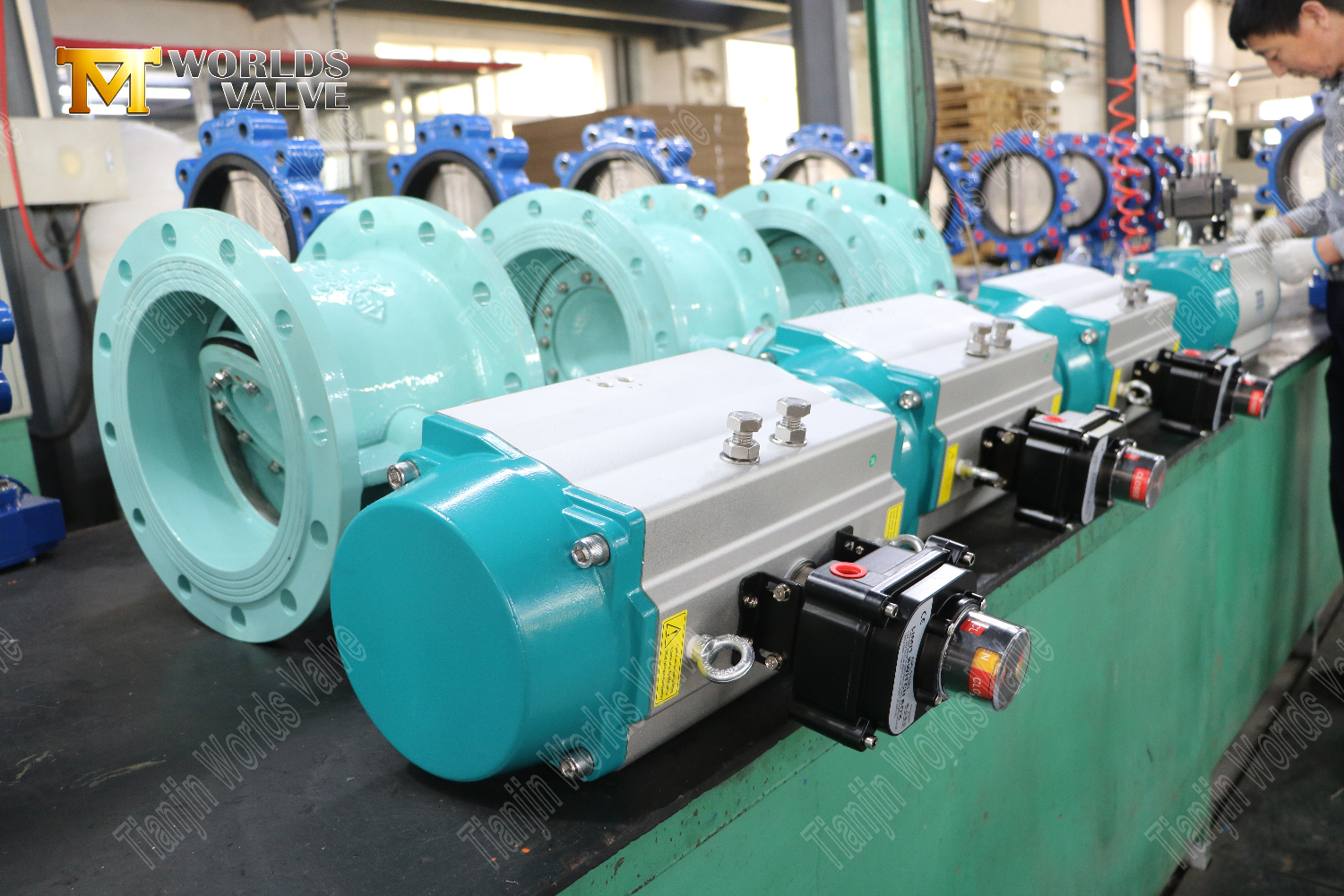

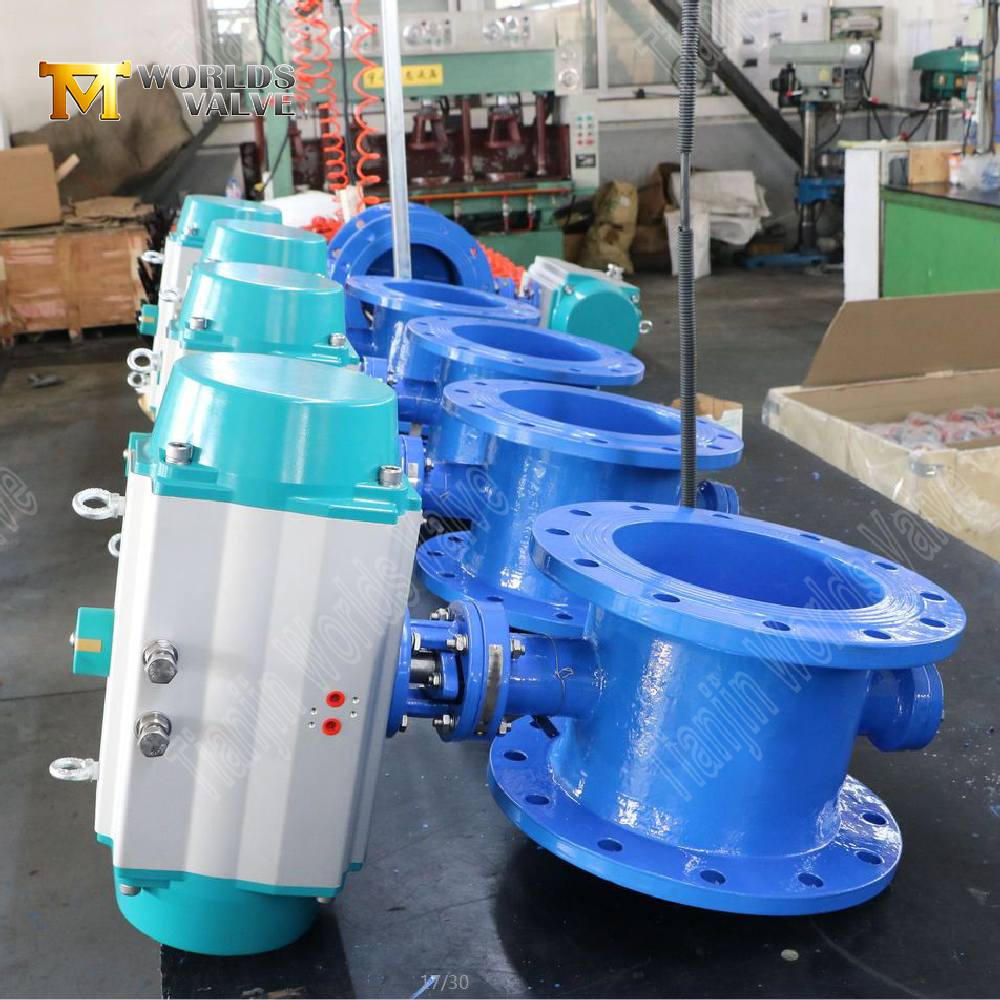

Válvulas de borboleta com deslocamento duplo com atuação pneumática | Soluções industriais de flange dupla
Tianjin Worlds Valve Co., Ltd. - API 609 & ISO 5211 Fabricante certificado
Ebf01-tf02-Manual de operação e manutenção DOWNLOAD
1. Excentricidade de compensação dupla
Reduz significativamente o torque de operação em comparação com os projetos concêntricos, permitindo atuadores menores.
Sua ação de came eleva o disco para longe do assento imediatamente após a abertura, minimizando substancialmente o atrito e o desgaste nas superfícies de vedação para uma vida útil mais longa.
Esse design fornece excelente desligamento e tiro de bolhas (especialmente com assentos resilientes ou metálicos) e adequação a pressões e temperaturas mais altas.
2. Excelência pneumática de atuação
Ativa a atuação rápida e a automação: Os atuadores pneumáticos fornecem velocidades de abertura e fechamento muito rápidas, permitindo controle preciso do processo e fácil integração em sistemas automatizados.
Oferece alto torque com eficiência energética: Eles fornecem uma produção de alta força adequada para o tamanho das válvulas exigentes, enquanto normalmente exige menos energia para operar em comparação com os atuadores elétricos para o torque equivalente.
Garante confiabilidade e segurança: Os sistemas pneumáticos são robustos, requerem manutenção mínima e suportam inerentemente os modos críticos à prova de falhas (ar-aberto ou de perto) para a segurança em situações de perda de energia.
3. Robustez dupla flangeada
Simplifica a instalação e a vedação: Os flanges nas duas extremidades fornecem conexões robustas e parafusadas a sistemas de tubulação, garantindo vedação confiável com juntas padrão e minimizando pontos de vazamento.
Oferece alta integridade estrutural: O design do corpo flangeado completo fornece maior força e rigidez em comparação com os estilos de bolas ou terminais, tornando -o adequado para aplicações de pressão mais alta e redução da tensão do tubo.

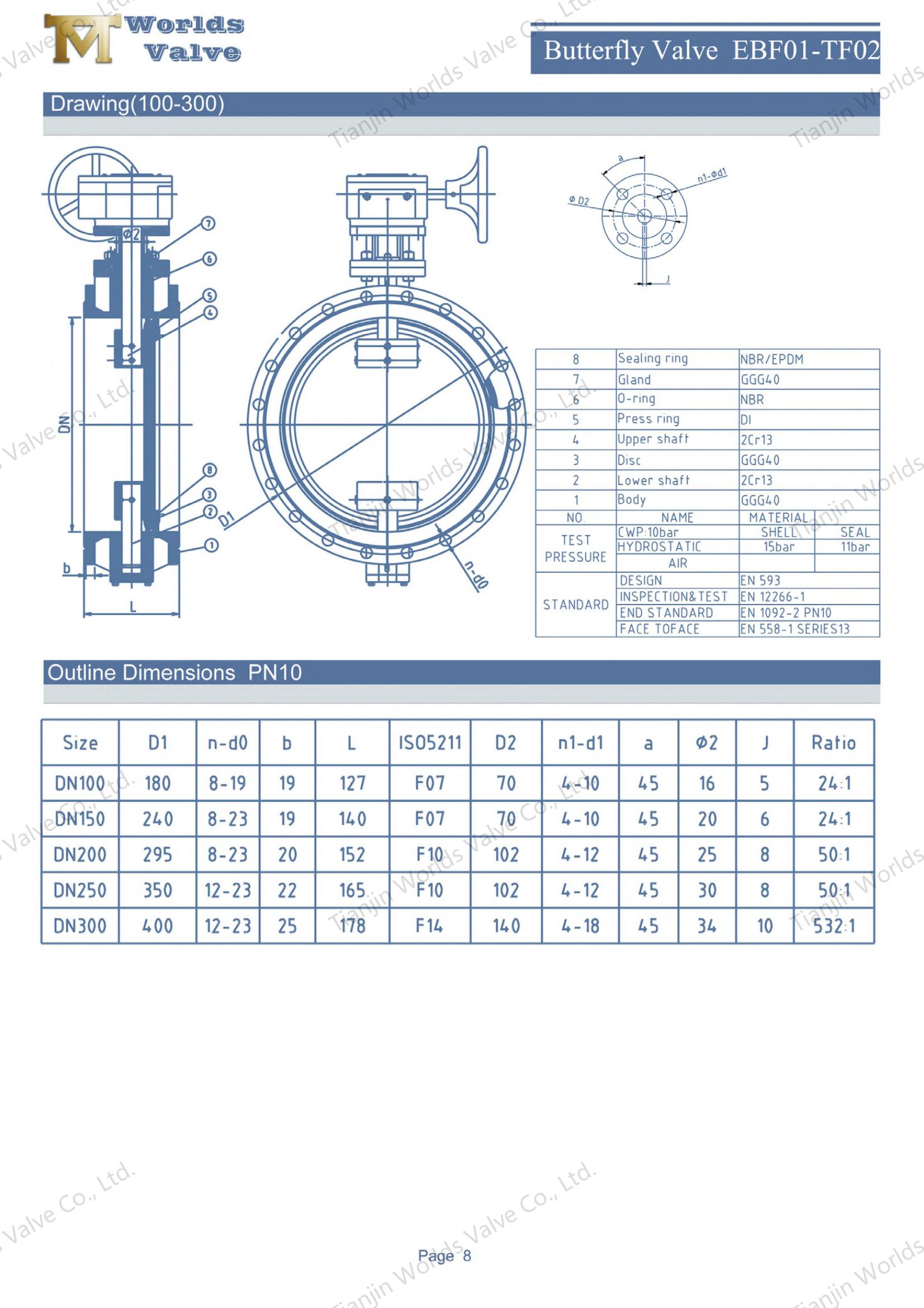

Modelo | EBF01-TF02 |
Tamanhos | DN100-DN1800 |
Classe de pressão | PN10 (10bar) ou PN16 (16bar) |
Projeto | API 609 BSEN593 BS5155 |
Teste | API598 ISO5208 EN12266-1 |
Conexão de flange | DIN2501 PN10/16, ISO7005-2 PN10/16, EN1092-2 PN10/16, ANSI B16.5 CLASSE 150LB, ANSI B16.47 Série A 150lb, ANSI B 16.1 MSS SP44 Classe 150LB, AWWA C207 |
Flange superior | ISO5211 |
Frente a frente | EN558-1 Série 13, ISO 5752 Série 13 |
Petróleo e gás: oleoduto bruto ESDV (desligamento de emergência)
Processamento químico: controle de gás de cloro com corpos CF8M
Usinas de energia: modulação de água de resfriamento em sistemas CCPP/HRSG
Incineração de resíduos: manuseio de gases de combustão de 200 ° C com assentos seguros para fogo
Pharma: assentos PTFE compatíveis com FDA para linhas de ar estéreis
Fonte CE, UKCA, ACS, WRAS e ISO 9001 Válvulas de borboleta com deslocamento duplo com atuação pneumática de um fabricante líder de válvula de borboleta de flangela dupla - Tianjin Worlds Valve Co., Ltd .. Preços competitivos, entrega rápida -Solicite uma cotação hoje!
