Wafer vs. LUG vs. Válvulas de borboleta de flange dupla: como escolher o tipo certo

#	Índice
1.	Válvulas de borboleta do tipo wafer
2.	Válvulas de borboleta do tipo LUG
3.	Válvulas de borboleta de flange dupla
4.	Como escolher: 5 fatores críticos
5.	Estudo de caso: Selecionando válvulas para uma expansão da planta química
6.	FAqs
7.	Por que fazer parceria com a Tianjin Worlds Valve?
8.	Chamado à ação
9.	Contate-nos

Válvulas de borboleta são indispensáveis ​​para o controle de fluidos em indústrias que variam de tratamento de água ao processamento químico. No entanto, a seleção do tipo de válvula correta - Wafer, Lug ou Double Flangeed - pode afetar significativamente o desempenho do sistema, os custos de instalação e a eficiência da manutenção. Neste guia, dividimos as diferenças, aplicações e critérios de seleção para cada tipo, capacitando você a tomar decisões informadas adaptadas às necessidades do seu projeto.

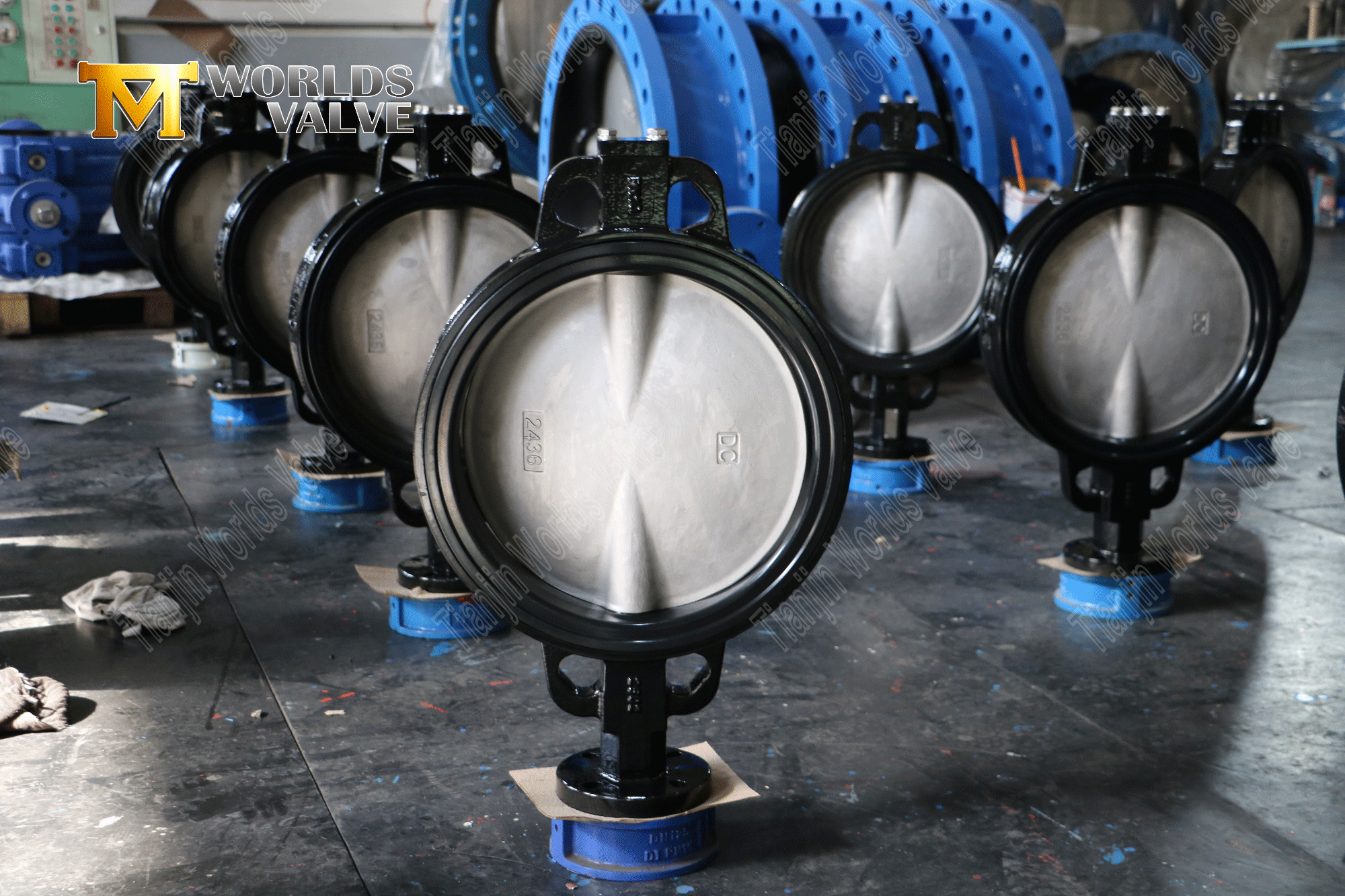

1. Válvulas de borboleta do tipo wafer

Design e funcionalidade

• Estrutura: A válvula de wafer foi projetado para caber confortavelmente entre dois flanges de tubo, presos por parafusos que passam por toda a montagem.

• Peso e custo: Leve e econômico devido ao uso mínimo de material.

• Instalação: Requer alinhamento com ambos os flanges, mas não possui inserções rosqueadas.

Prós

• Economia de espaço: Ideal para sistemas compactos com espaço limitado.

• Econômico: 20-30% mais barato que as válvulas de lugo ou de flangela dupla.

• Instalação rápida: Não há necessidade de combinar orifícios dos parafusos nos tubos.

Contras

• Sem isolamento de pipeline: Não é possível isolar as seções do oleoduto para manutenção.

• Limitações de pressão: Normalmente classificado para pressões mais baixas (até a classe 150).

Melhor para

• Sistemas HVAC.

• Plantas de tratamento de água com meios não corrosivos.

• Processos químicos de baixa pressão.

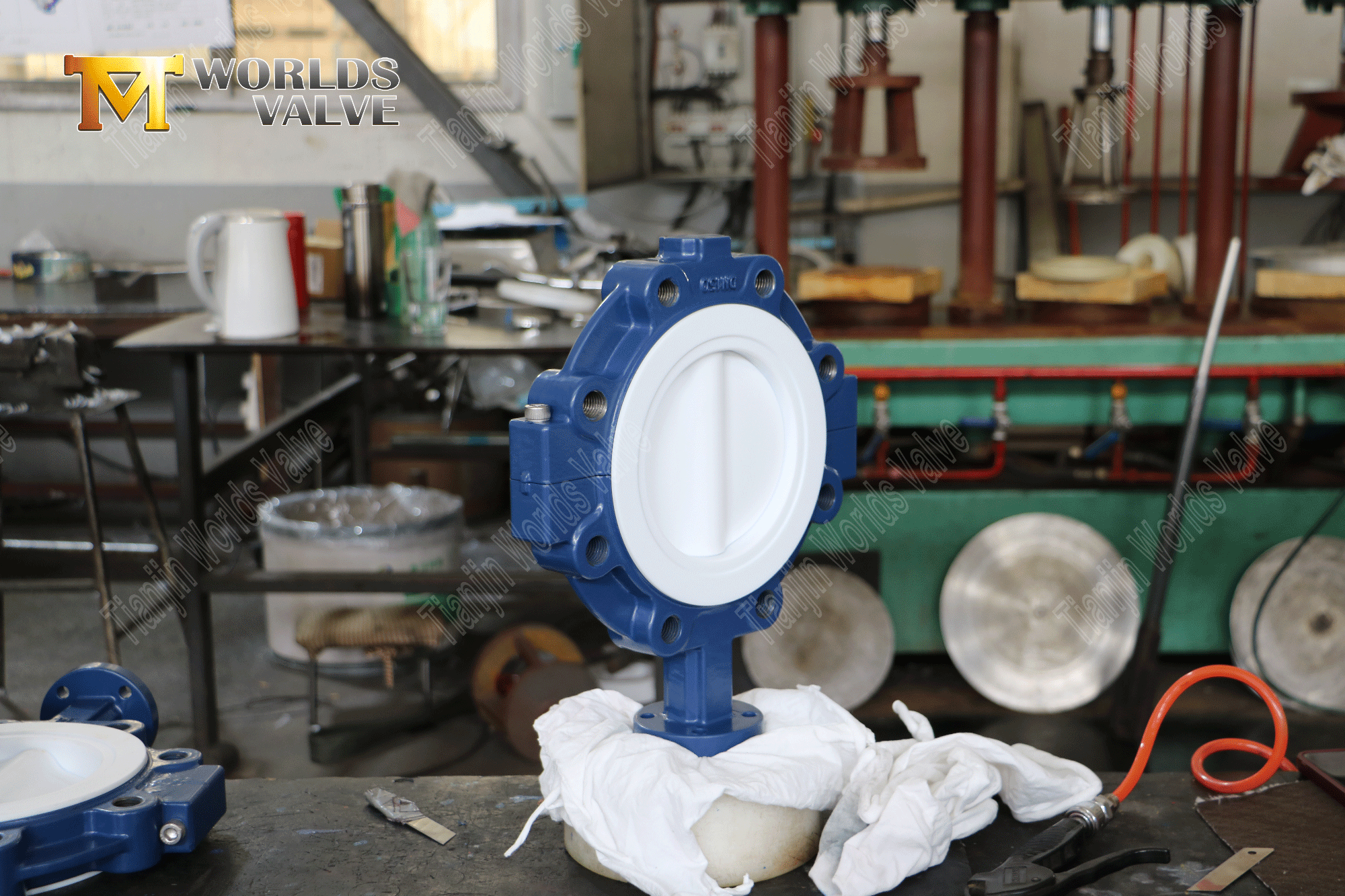

2. Válvulas de borboleta do tipo LUG

Design e funcionalidade

• Estrutura: Apresenta inserções rosqueadas (terminais) em ambos os lados, permitindo que a válvula seja aparafusada diretamente para cada flange independentemente.

• Peso e custo: Mais pesado e 15-20% mais caro que as válvulas de wafer.

Prós

• Isolamento de pipeline: Ativa o isolamento da seção sem desmontar todo o pipeline.

• Versatilidade: Adequado para sistemas que requerem manutenção frequente.

• Maior tolerância à pressão: Avaliado para até a classe 300.

Contras

• Instalação complexa: Requer alinhamento preciso dos orifícios dos parafusos.

• Design mais volumoso: Não é ideal para espaços apertados.

Melhor para

• Sistemas de proteção contra incêndio.

• Oleodutos industriais que requerem manutenção periódica.

• Aplicações de petróleo e gás moderadas.

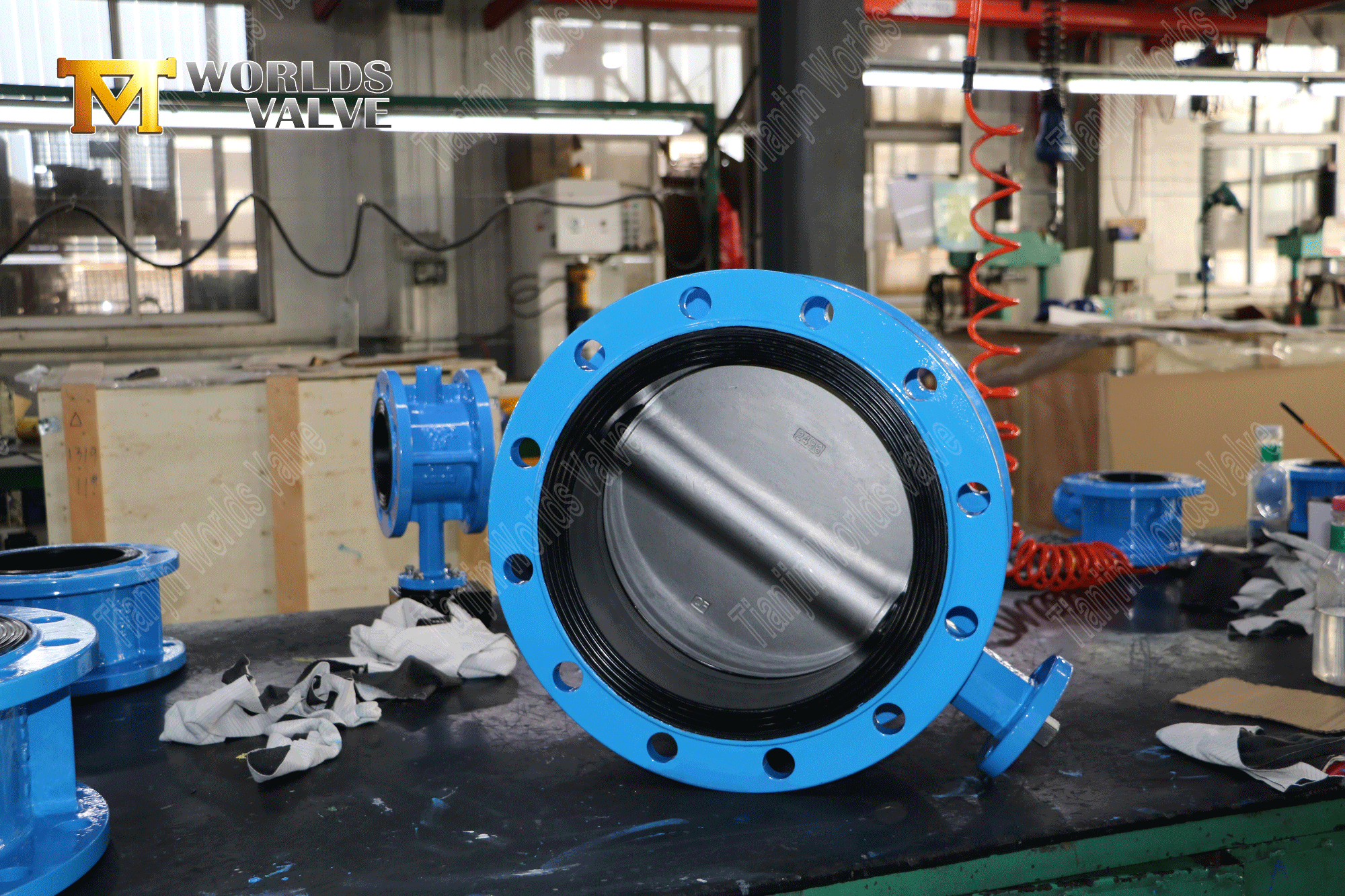

3. Válvulas de borboleta de flange dupla

Design e funcionalidade

• Estrutura: Integra flanges nas duas extremidades, soldados ou aparafusados ​​ao corpo da válvula.

• Peso e custo: Mais pesado e mais caro (30 a 50% mais caro que as válvulas de luz).

Prós

• Vedação robusta: Design de flange duplo Garante desempenho à prova de vazamentos em sistemas de alta pressão.

• Capacidade de alta pressão: Avaliado para até a classe 600.

• Durabilidade: Ideal para mídia abrasiva ou corrosiva.

Contras

• Instalação complexa: Requer soldagem ou parafuso especializado.

• Requisitos de espaço: Não é adequado para configurações compactas.

Melhor para

• Óleo de alta pressão e gasodutos.

• Plantas químicas que lidam com fluidos corrosivos.

• Sistemas de vapor de geração de energia.

4.Como escolher: 5 fatores críticos

• Pressão do sistema

Baixa pressão (≤150 psi): válvulas de wafer.

Pressão moderada (150-300 psi): válvulas de terminal.

Alta pressão (mais de 300 psi): válvulas de flangeamento duplo.

• Necessidades de manutenção

Manutenção frequente: válvulas flangeadas duplas (para isolamento).

Manutenção mínima: válvulas de wafer.

• Restrições de espaço

Espaços apertados: válvulas de wafer.

Amplo espaço: pálpebras ou válvulas flangeadas duplas.

• Tipo de mídia

Mídia corrosiva/abrasiva: válvulas flangeadas duplas com revestimento de PTFE.

Mídia não corrosiva: válvulas de bolacha ou terminal.

• Orçamento

Projetos sensíveis ao custo: válvulas de bolacas.

Investimento de longo prazo: LUG ou válvulas flangeadas duplas.

5.Estudo de caso: Selecionando válvulas para uma expansão da planta química

Uma planta química na Alemanha precisava de válvulas para uma nova tubulação de ácido sulfúrico (classe 300, 200 ° C). Depois de avaliar:

• Válvulas de wafer: Rejeitado devido a limitações de pressão.

• Válvulas de lug: Considerado, mas carecia de resistência à corrosão.

• Válvulas de flange dupla com forro de PTFE: Escolhido para sua classificação de classe 300, capacidade de isolamento e resistência química.

• Resultado: Zero vazamentos e 40% menores custos de manutenção ao longo de 2 anos.

6.Perguntas frequentes

Q1: As válvulas de wafer podem lidar com o vapor?

UM: Somente vapor de baixa pressão (≤150 psi). Para vapor de alta pressão, use válvulas flangeadas duplas.

Q2: As válvulas de lug são adequadas para os sistemas de água potável?

UM: Sim, especialmente com assentos EPDM compatíveis com FDA.

Q3: Como faço para garantir a compatibilidade do flange?

UM: Combine os padrões de flange entre a válvula e a tubulação.

7.Por que fazer parceria com a Tianjin Worlds Valve?

• Experiência em serviços OEM/ODM

Como fábrica de válvulas de borboleta forrada de PTFE, oferecemos soluções personalizadas adaptadas aos seus requisitos específicos. Do design à entrega, garantimos a execução perfeita.

• Alcance global com suporte local

Com presença em mais de 50 países, fornecemos entrega oportuna e suporte ao cliente dedicado em todo o mundo.

• Preços competitivos

Nossos processos eficientes de fabricação e economias de escala nos permitem oferecer válvulas de alta qualidade a preços competitivos.

• Serviço abrangente pós-venda

Temos uma equipe técnica profissional que fornece suporte técnico, orientação de instalação e serviços de manutenção.

8.Chamado à ação

Ainda não tem certeza de qual tipo de válvula se encaixa no seu projeto? Consulte nossos engenheiros para obter conselhos personalizados!
