São todos válvulas borboleta o mesmo? Não exatamente. As válvulas borboleta Lug diferem em instalação, manuseio de pressão e manutenção. Neste artigo, você aprenderá as principais diferenças entre válvulas com e sem saliências, ajudando você a escolher a válvula certa para o seu sistema.
Uma válvula borboleta é uma válvula de um quarto de volta com um disco que gira em torno de um eixo para regular ou bloquear o fluxo. Quando o disco está paralelo ao fluxo, permite a passagem de líquido ou gás com resistência mínima. Quando girado 90 graus, o disco fica perpendicular, bloqueando totalmente o fluxo. Este mecanismo torna as válvulas borboleta eficientes para operações de fechamento rápido em comparação com válvulas multivoltas, como válvulas gaveta ou globo.
As válvulas borboleta são amplamente utilizadas porque combinam construção leve com vedação eficaz. Elas exigem menos espaço de instalação que as válvulas esfera, consomem menos material e podem ser automatizadas por meio de atuadores pneumáticos ou elétricos. Essa versatilidade permite que as válvulas borboleta manuseiem fluidos que vão desde água e ar até produtos químicos e lamas.

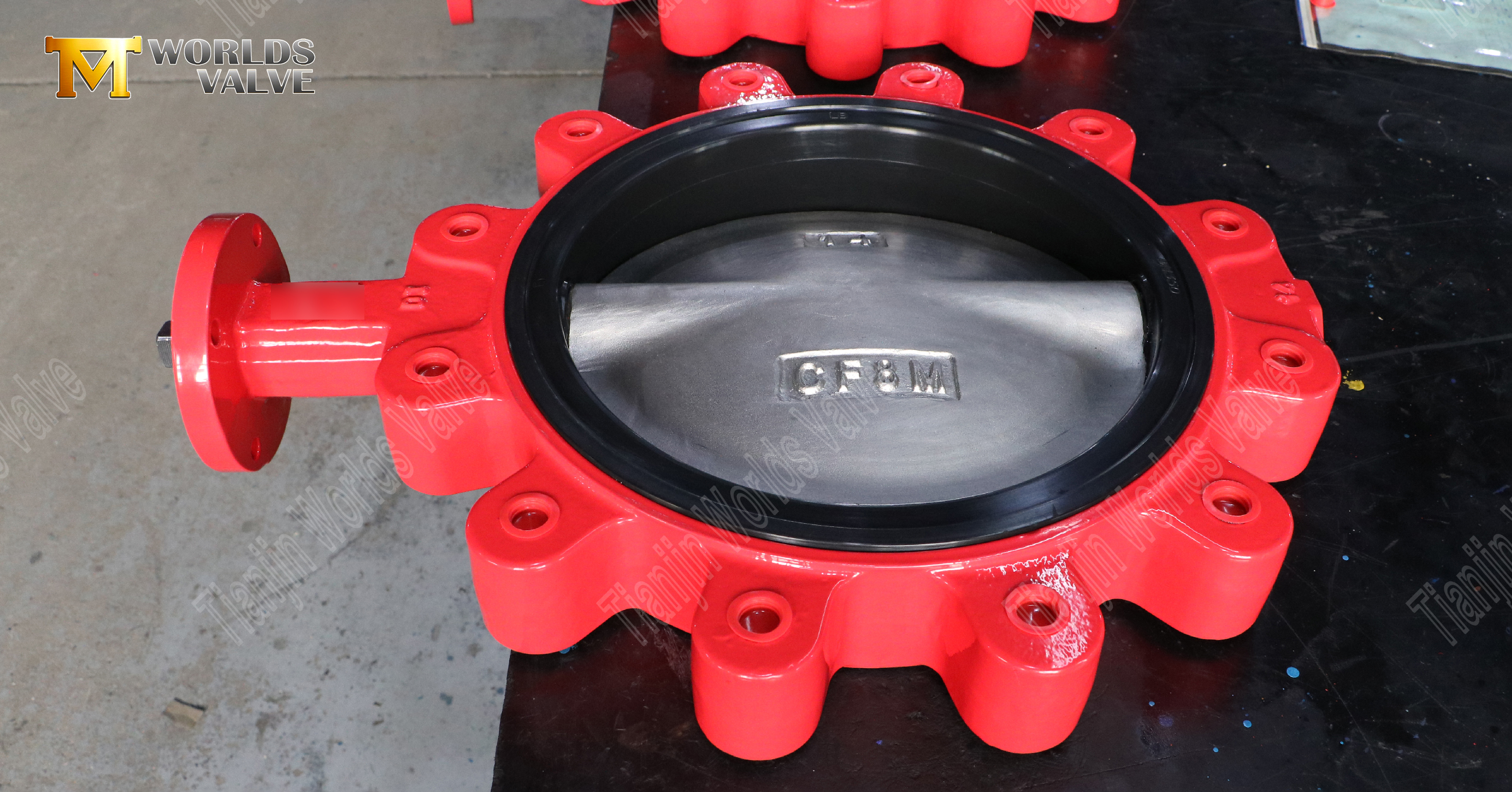

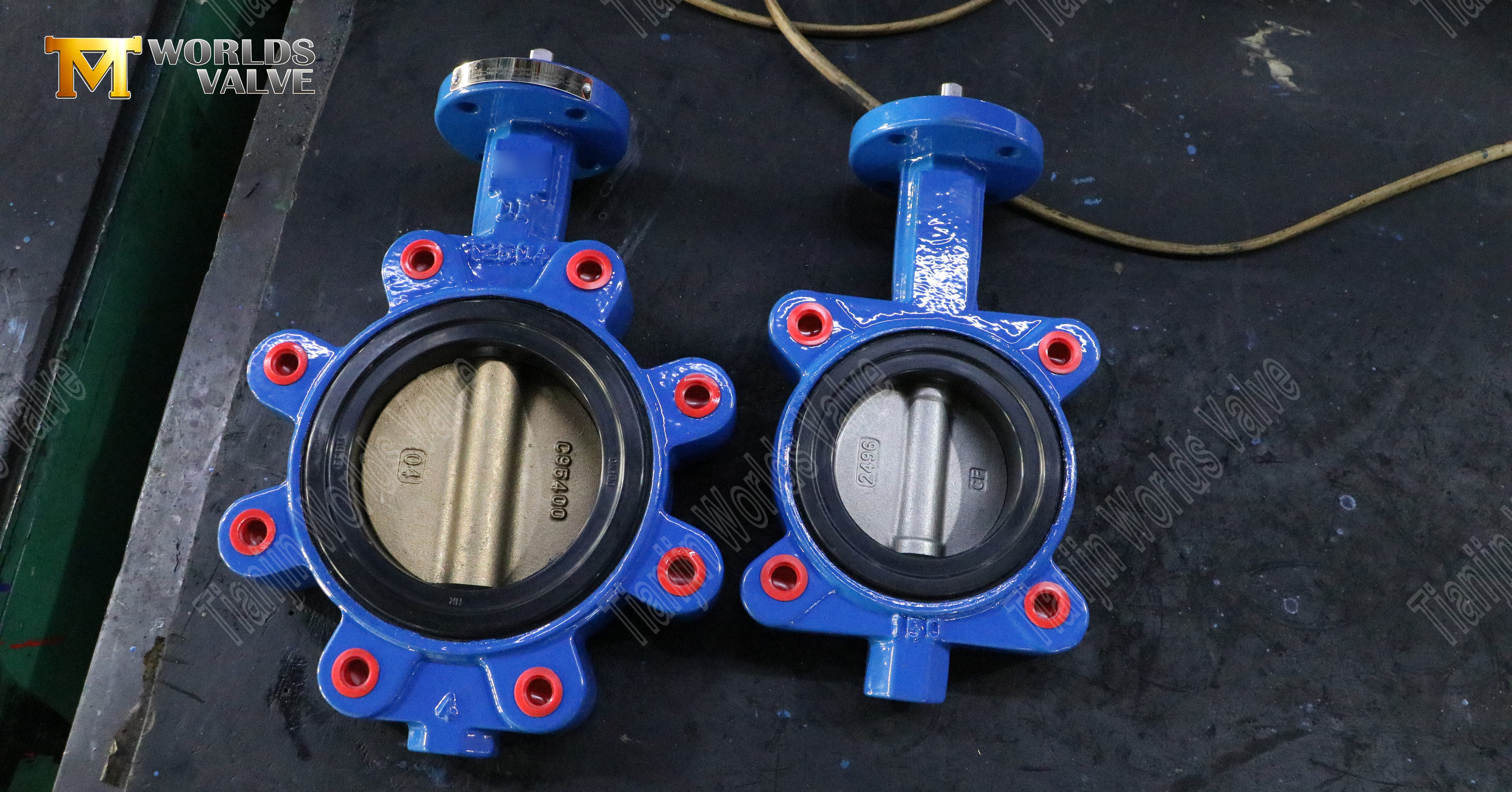

A válvula borboleta lug distingue-se pelas suas saliências roscadas, que permitem aparafusamento independente aos flanges. Isso a torna estruturalmente mais forte que as válvulas wafer e adequada para serviços de fim de linha. Em termos práticos, isto significa que os operadores podem remover um lado da tubulação para manutenção sem perturbar o outro lado, desde que haja um flange cego instalado.
Essa flexibilidade torna as válvulas borboleta com olhais indispensáveis em indústrias críticas, como petróleo e gás, marinha e tratamento de água. Por exemplo, numa refinaria, os custos de tempo de inatividade podem atingir milhares de dólares por hora. Ao usar uma válvula lug, apenas a seção afetada da tubulação é desligada, minimizando interrupções.
As válvulas borboleta são usadas em todos os setores para serviços de ligar/desligar e de regulação:
● Os sistemas HVAC dependem de válvulas borboleta wafer para controle de água gelada ou quente.
● A engenharia naval utiliza válvulas com olhais para lastro e transferência de combustível, onde a segurança é essencial.
● As instalações de tratamento de água utilizam ambos os tipos, dependendo se a prioridade é a flexibilidade do isolamento ou a poupança de custos.
● As plantas de processamento químico preferem válvulas tipo lug porque elas suportam alta pressão e fluidos agressivos.
Dica: Escolha válvulas wafer quando o espaço e o orçamento forem limitados, mas selecione válvulas borboleta tipo lug quando a confiabilidade e o desempenho da pressão forem críticos.
O método de conexão define grande parte da diferença de desempenho. As válvulas borboleta com saliências apresentam saliências metálicas ao redor do corpo, permitindo o aparafusamento direto em cada flange. Isto permite que qualquer lado da válvula seja removido de forma independente.
As válvulas borboleta sem saliências (válvulas wafer), entretanto, dependem de parafusos longos que passam pelos flanges e pelo corpo da válvula. Sem terminais, eles não suportam a desmontagem unilateral. Este design é mais leve, mas menos versátil em sistemas exigentes.
A instalação é outro ponto de divergência. Uma válvula tipo lug pode servir como uma válvula de fim de linha. Quando tampado com flange cego, isola seções para reparo ou inspeção. Isso o torna valioso em sistemas que não podem permitir desligamentos completos.
Uma válvula borboleta wafer deve sempre ser colocada entre dois flanges. Se algum dos lados precisar de manutenção, todo o sistema deverá ser desligado. Para indústrias como HVAC municipal, onde o tempo de inatividade tem impacto limitado nos custos, isto é aceitável. Em ambientes de alto risco como petróleo e gás, é um risco.
As válvulas borboleta Lug são projetadas para lidar com pressões e temperaturas mais altas. Muitos projetos suportam classificações ANSI Classe 150–300, tornando-os adequados para tubulações críticas. A sua ligação roscada garante uma vedação fiável mesmo sob vibração.
Por outro lado, as válvulas borboleta wafer são adequadas para aplicações de pressão moderada, muitas vezes até PN16. Eles normalmente operam entre -10°C e 120°C. Sua construção mais leve e assentos de borracha funcionam bem para sistemas de água limpa ou HVAC, mas enfrentam problemas com meios abrasivos ou de alta temperatura.
A estratégia de manutenção orienta a seleção da válvula. As válvulas borboleta com saliências permitem o isolamento parcial: os operadores podem desligar apenas o lado a jusante ou a montante, reduzindo o tempo de inatividade. Para instalações como usinas de energia, isso se traduz em grandes economias de custos.
As válvulas borboleta Wafer exigem o desligamento completo do sistema para manutenção. Embora isso possa não importar em sistemas pequenos, em plantas de processo contínuo pode levar a longos períodos de inatividade e perdas de produção.
As válvulas Wafer são mais baratas para comprar e instalar. Seu design fino significa menos materiais, menor peso de envio e manuseio mais fácil. No entanto, os custos do seu ciclo de vida podem aumentar se forem desalinhados ou usados em demasia em sistemas de alta pressão.
As válvulas lugged custam mais antecipadamente devido aos materiais robustos e à construção mais complexa. No entanto, em indústrias críticas, compensam através da redução do tempo de inatividade, maior vida útil e operação mais segura.
Critérios | Válvula Borboleta Wafer | Válvula Borboleta Luggada |
Conexão | Preso entre flanges | Aparafusado com terminais roscados |
Serviço de fim de linha | Não | Sim, com flange cega |
Classificação de pressão | Baixo-médio | Médio-alto |
Manutenção | Desligamento total | Isolamento parcial |
Custo | Baixo adiantamento | Maior adiantamento e menor ciclo de vida |
Aplicativos | HVAC, água para serviços leves | Petróleo, gás, químico, marítimo |
Observação: Para sistemas de alta pressão ou indústrias críticas, as válvulas borboleta com olhais são a escolha mais segura a longo prazo.
As válvulas Lug geralmente são construídas em ferro dúctil ou aço inoxidável, com opções para EPDM, borracha ou sedes de metal. A resistência do material permite-lhes suportar variações extremas de pressão e oscilações de temperatura. Eles também suportam fluidos abrasivos como lamas.
As válvulas borboleta Wafer são leves e compactas, geralmente feitas de aço inoxidável, ferro fundido ou PVC. Seu tamanho menor os torna ideais para sistemas com espaço limitado, como unidades HVAC, onde a redução de peso reduz o estresse de instalação em tubulações.
As alças roscadas nas válvulas de alça ajudam a distribuir as cargas da tubulação de maneira uniforme, reduzindo a tensão nos flanges e nas juntas. Esse recurso também evita o desalinhamento, melhorando a confiabilidade da vedação sob vibração.
Embora ambos os projetos tenham uma variedade de diâmetros, as válvulas borboleta tipo lug são geralmente recomendadas para tubulações de grande diâmetro e alta pressão, onde a segurança e a durabilidade são as principais prioridades.
Dica: Para diâmetros de tubos acima de DN300, as válvulas borboleta com olhais oferecem melhor estabilidade e margens de segurança.
As válvulas borboleta Lug são excelentes em tubulações com pressões flutuantes ou altas. Sua estrutura rosqueada mantém a vedação intacta, evitando vazamentos em sistemas que transportam produtos químicos, vapor ou gases pressurizados.
As válvulas borboleta Wafer são mais adequadas para ambientes de baixa pressão, como distribuição de água gelada ou sistemas de ventilação. Usá-los em contextos de alta pressão corre o risco de desgaste prematuro ou vazamento.
● Válvulas Wafer: operam até ~120°C.
● Válvulas Lug: suportam até ~250°C, dependendo do material da sede.
Isso torna as válvulas lug adequadas para indústrias de geração de energia, petróleo e petroquímica, enquanto as válvulas wafer são adequadas para sistemas municipais de água.
As válvulas borboleta Wafer geralmente oferecem menor queda de pressão, o que economiza energia de bombeamento em sistemas de baixa pressão. As válvulas Lug podem apresentar uma queda de pressão ligeiramente maior devido à sua construção mais pesada, mas compensam com uma vedação superior sob tensão.
As válvulas tipo lug lidam com ciclos frequentes de abertura e fechamento sem perder desempenho. Seu design robusto resiste ao desgaste, tornando-os ideais para plantas de processo contínuo. As válvulas wafer, embora confiáveis em ciclos moderados, podem precisar de substituição antecipada em condições exigentes.
Nota: Sempre combine os materiais da válvula com o tipo de fluido para maximizar a vida útil.
As válvulas borboleta Wafer são leves, compactas e rápidas de instalar, o que as torna populares em retrofits e pequenos projetos. Eles exigem menos parafusos e menos torque, o que reduz os custos de mão de obra.
As válvulas Lug são mais pesadas e exigem mais parafusos, mas seu design proporciona uma fixação mais forte e estável. Isto compensa em ambientes exigentes onde as mudanças de vibração ou pressão são frequentes.
Com uma válvula borboleta lug, os operadores podem isolar um lado da tubulação, substituir peças e retomar as operações rapidamente. Nas válvulas wafer, qualquer substituição requer o desligamento completo do sistema, prolongando o tempo de inatividade.
Em indústrias de alto risco, a segurança é fundamental. As válvulas borboleta com saliências podem tampar tubulações com segurança quando combinadas com um flange cego, evitando vazamentos ou descargas acidentais. As válvulas wafer não podem oferecer esta função.
Embora as válvulas lug exijam mais mão de obra para serem instaladas, elas reduzem o tempo de inatividade para manutenção a longo prazo. As válvulas Wafer são mais rápidas de instalar, mas podem causar desligamentos de linha completa mais frequentes durante sua vida útil.
Dica: Para fábricas onde os custos de tempo de inatividade são medidos em milhares por hora, as válvulas borboleta com olhais são o investimento mais inteligente.
As válvulas borboleta Wafer são mais baratas de comprar, muitas vezes custando 20–30% menos do que as válvulas com olhais do mesmo tamanho (os dados variam de acordo com o fabricante, precisam de verificação).
As válvulas Lug compensam seu custo inicial mais alto, minimizando o tempo de inatividade e durando mais tempo sob estresse. Em indústrias como a petroquímica, isto muitas vezes justifica a despesa inicial.
● Válvulas Wafer: Menor custo inicial, maior manutenção oculta.
● Válvulas Lug: Maior custo inicial, menor custo do ciclo de vida em sistemas críticos.
Se o seu sistema for de baixa pressão e não crítico, as válvulas wafer proporcionam excelente economia. Se a sua tubulação for de alta pressão ou crítica para a segurança, as válvulas lug proporcionam maior valor de vida útil.
Nas indústrias de petróleo e gás e petroquímica, os dutos geralmente transportam fluidos altamente pressurizados e quimicamente agressivos. Esses ambientes exigem válvulas que possam suportar condições operacionais extremas, garantindo ao mesmo tempo a confiabilidade e a segurança do sistema. As válvulas borboleta tipo lug são a escolha preferida porque suas saliências roscadas permitem aparafusamento seguro diretamente nos flanges, proporcionando uma conexão forte que mantém a integridade estrutural sob altas pressões e temperaturas flutuantes. Ao contrário das válvulas wafer, as válvulas lugged permitem que um lado da tubulação seja desconectado para manutenção ou substituição sem desligar todo o sistema. Esta capacidade de isolamento parcial é crucial em plantas petroquímicas e refinarias, onde o tempo de inatividade pode custar milhares de dólares por hora. Além disso, as válvulas borboleta tipo lug podem lidar com fluidos corrosivos ou abrasivos com sede e materiais de corpo apropriados, garantindo desempenho a longo prazo. Sua construção robusta também reduz o risco de vazamentos ou falhas catastróficas em tubulações críticas. Para engenheiros e equipes de manutenção, essa combinação de durabilidade, confiabilidade e flexibilidade operacional torna as válvulas borboleta lug a escolha certa em aplicações industriais de alto risco, garantindo segurança e economia ao longo da vida útil da válvula.
Em sistemas HVAC e estações municipais de tratamento de água, os requisitos de pressão e temperatura são geralmente moderados, tornando as válvulas borboleta wafer uma solução ideal. Essas válvulas são leves e compactas, o que simplifica a instalação tanto em novos sistemas quanto em projetos de modernização onde o espaço é limitado. Sua construção mais simples significa que elas são mais baratas no início em comparação com as válvulas lugged, tornando-as atraentes para projetos com restrições orçamentárias rígidas. As válvulas Wafer também são adequadas para distribuição de água de baixa pressão, linhas de água gelada e aplicações industriais leves, onde ciclos frequentes de alta pressão ou condições ambientais extremas não são uma preocupação. O design compacto minimiza o estresse nas tubulações, reduzindo os custos de mão de obra e o tempo de instalação. Embora não possam ser usadas para isolamento de fim de linha, as válvulas wafer fornecem desempenho confiável em sistemas onde são aceitáveis desligamentos de linha completa para manutenção. Este equilíbrio entre custo, facilidade de instalação e desempenho adequado sob condições moderadas torna as válvulas borboleta wafer a escolha preferida para muitas aplicações municipais, comerciais e industriais leves, especialmente onde o tempo de inatividade operacional é menos crítico.
As aplicações marítimas e offshore enfrentam desafios únicos, incluindo vibração constante de motores e ondas, movimento da embarcação e exposição a ambientes corrosivos de água salgada. Nessas condições, as válvulas borboleta com alça são essenciais porque suas alças roscadas permitem aparafusamento seguro aos flanges, proporcionando estabilidade e resistência à vibração superiores em comparação com as válvulas wafer. Isto garante que a válvula permaneça hermeticamente fechada sob movimento constante, reduzindo o risco de vazamentos ou descarga acidental. Além disso, as válvulas com olhais podem funcionar como válvulas de fim de linha quando combinadas com flanges cegos, permitindo que as equipes de manutenção isolem seções da tubulação sem desligar todo o sistema. Esta capacidade é particularmente importante em plataformas offshore e embarcações marítimas, onde o tempo de inatividade do sistema pode ter implicações operacionais e de segurança significativas. O design robusto das válvulas borboleta lug também resiste a ciclos repetidos de abertura e fechamento, o que é comum em sistemas de lastro, combustível e transferência de água. Os seus materiais resistentes à corrosão, como o aço inoxidável ou o ferro dúctil revestido, aumentam ainda mais a durabilidade, tornando-os indispensáveis para um desempenho fiável a longo prazo em ambientes marinhos exigentes.
Instalações de geração de energia, especialmente aquelas que envolvem vapor de alta pressão, processos térmicos ou linhas de alimentação de produtos químicos, exigem válvulas que possam suportar temperaturas e pressões extremas, mantendo uma vedação confiável. As válvulas borboleta Lug são amplamente utilizadas nessas aplicações devido à sua construção robusta e capacidade de lidar com fluidos de alta pressão sem vazamentos. Suas alças roscadas permitem que as válvulas sejam aparafusadas com segurança aos flanges, o que reduz o estresse mecânico na tubulação e evita desalinhamentos que podem comprometer a vedação. Esta resistência é crítica em tubulações de vapor de alta pressão, onde até mesmo pequenos vazamentos podem ser perigosos e dispendiosos. Além disso, as válvulas com olhais facilitam o isolamento parcial das seções da tubulação durante a manutenção, permitindo que as usinas continuem a operar em outras partes do sistema. Esta capacidade reduz significativamente o tempo de inatividade e a interrupção operacional, o que é crucial para instalações que devem manter a produção contínua de energia. Com a seleção adequada do material para o corpo e as sedes da válvula, as válvulas borboleta tipo lug podem suportar meios abrasivos ou corrosivos, altas temperaturas e ciclos frequentes, garantindo durabilidade a longo prazo. Sua combinação de segurança, confiabilidade e flexibilidade operacional os torna a escolha preferida para engenheiros que projetam ou mantêm infraestruturas críticas de geração de energia.
Ao selecionar uma válvula borboleta, é essencial considerar as faixas de pressão e temperatura do sistema, pois estas impactam diretamente no desempenho e na segurança da válvula. Deve-se também avaliar se a válvula precisa servir como um dispositivo de isolamento de fim de linha, o que influencia se uma válvula lug ou wafer é apropriada. Outra consideração importante é a frequência com que o sistema requer manutenção ou paradas parciais, pois isso afeta a necessidade de recursos de isolamento parcial, como aqueles oferecidos pelas válvulas com olhais. A compreensão desses requisitos operacionais garante que a válvula selecionada possa atender às demandas do sistema sem risco de vazamentos, tempo de inatividade ou falha prematura. Os engenheiros também devem considerar o tipo de fluido – seja água limpa, vapor, produtos químicos ou lamas – porque a compatibilidade do material afeta tanto a durabilidade quanto a confiabilidade da vedação. Fazer estas perguntas antecipadamente permite que os tomadores de decisão combinem o tipo de válvula correto com as necessidades específicas do seu sistema, evitando erros dispendiosos ou ineficiências operacionais.
A etapa final na seleção da válvula é alinhar o tipo de válvula com as necessidades operacionais específicas do sistema. Para projetos municipais de água, linhas de distribuição de baixa pressão ou sistemas HVAC, as válvulas borboleta wafer geralmente fornecem desempenho suficiente, mantendo os custos baixos. Para refinarias, fábricas de produtos químicos, centrais elétricas ou instalações marítimas offshore, as válvulas borboleta com rodas valem o maior investimento devido ao seu melhor manuseio de pressão, durabilidade e flexibilidade de manutenção. Os tomadores de decisão devem considerar fatores como diâmetro da tubulação, vazões esperadas, faixas de temperatura operacional e frequência de manutenção. Ao avaliar cuidadosamente esses parâmetros do sistema e avaliar os custos iniciais e de ciclo de vida, os engenheiros podem selecionar uma válvula que equilibre desempenho, confiabilidade e economia. Priorizar o custo total de propriedade e a segurança operacional garante valor a longo prazo, reduz o tempo de inatividade e mantém o desempenho consistente do sistema em ambientes industriais exigentes.
Este artigo explica a diferença entre Filtro tipo Y, válvula borboleta, válvula borboleta wafer e válvulas wafer. As válvulas Lug oferecem construção mais robusta, serviço de fim de linha e manuseio de pressão mais alta, enquanto as válvulas wafer são mais leves e econômicas para sistemas de baixa pressão. A escolha da válvula certa garante segurança, eficiência e redução do tempo de inatividade. No Válvula Co. dos mundos de Tianjin, Ltd., fornecemos válvulas duráveis projetadas para desempenho confiável e valor operacional de longo prazo.
R: Uma válvula borboleta com alça é uma válvula com alças roscadas para aparafusamento em flanges, permitindo serviço de fim de linha e isolamento parcial da tubulação.
R: As válvulas borboleta com olhais suportam maior pressão e flexibilidade de manutenção, enquanto as válvulas sem olhais dependem de conexões wafer e desligamentos completos.
R: Eles são ideais para indústrias de petróleo, gás, marinha e química devido à durabilidade, manuseio de pressão e eficiência de manutenção.
R: As válvulas borboleta Wafer são leves, econômicas e adequadas para sistemas de baixa pressão como HVAC e água municipal.
R: As válvulas borboleta Lug são preferidas por seu design compacto que economiza espaço e economia em comparação com válvulas gaveta ou globo. Uma vantagem importante é que suas extremidades tipo lug permitem a instalação independente em cada lado da tubulação, possibilitando fácil remoção ou manutenção sem desconectar toda a linha - como um "elo destacável" que mantém o sistema de tubulação intacto.
R: A instalação da válvula borboleta afeta o tempo de inatividade do sistema. As válvulas Lug permitem isolamento parcial, as válvulas wafer exigem desligamento total.
R: As válvulas Lug têm custos iniciais mais elevados, mas despesas de ciclo de vida mais baixas. As válvulas wafer são mais baratas inicialmente, mas podem aumentar os custos de manutenção.
